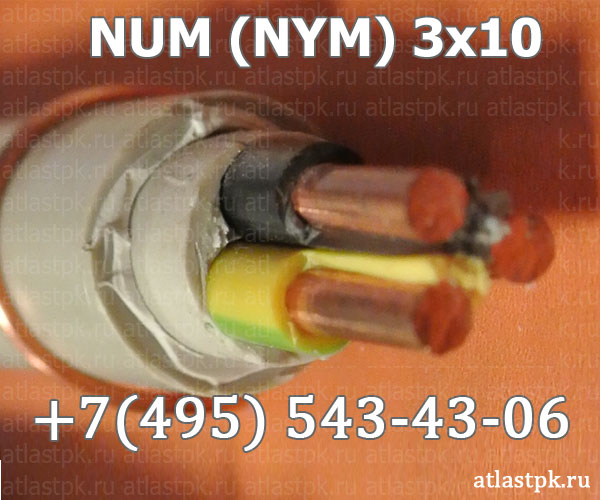

NUM (NYM) 3x10 кабель силовой медный 3-жильный с изоляцией и оболочкой из ПВХ на напряжение 0,66 кВ
Кабель NUM (NYM) 3x10 силовой — это трехжильный силовой кабель с медными токопроводящими жилами сечением 10 мм², предназначенный для стационарной прокладки силовых и осветительных линий. Изделие отличается наличием специального промежуточного заполнителя из невулканизированной мелонаполненной резиновой смеси или полимерной композиции, который придает кабелю идеальную геометрическую круглость, существенно упрощает герметизацию кабельных вводов в электрооборудование и облегчает разделку при монтаже. Внешняя оболочка выполнена из самозатухающего пластиката, не распространяющего горение при одиночной прокладке, а качественная изоляция обеспечивает надежную и долговечную эксплуатацию электросети.
Ниже представлена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и рекомендованные области применения данного кабеля.
Подробная расшифровка маркировки
Маркировка кабельного изделия содержит исчерпывающую информацию о его назначении, стандартах изготовления и размерности:
- NUM (NYM) — обозначение кабеля европейского стандарта DIN VDE 0250 (N — стандартизированный кабель по нормам VDE, Y — изоляция жил и наружная оболочка из поливинилхлоридного пластиката, M — защитная оболочка для монтажа при средних механических нагрузках; аббревиатура NUM является распространенным коммерческим обозначением стандарта NYM);
- 3 — количество изолированных токопроводящих жил;
- x — разделительный знак размерности;
- 10 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — медные проводники круглого сечения 1 или 2 класса гибкости по ГОСТ 22483.
- Изоляция — из поливинилхлоридного (ПВХ) пластиката с индивидуальной цветовой маркировкой жил для удобства фазировки.
- Внутренний заполнитель — экструдированный слой из мелонаполненной полиолефиновой композиции или резины, герметизирующий пространство между жилами и обеспечивающий правильную круглую форму.
- Наружная оболочка — из поливинилхлоридного (ПВХ) пластиката серого цвета, наложенная поверх заполнителя и легко отделяемая при разделке концов кабеля.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (частота 50 Гц) |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного прогрева | не ниже -15 °C |
| Допустимая относительная влажность воздуха | до 98 % при температуре до +35 °C |
| Минимально допустимый радиус изгиба | 7,5 наружных диаметров кабеля |
| Расчетный наружный диаметр | 16,30 мм |
| Расчетная масса (вес) | 491 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка распределительных, силовых и осветительных сетей внутри жилых, общественных, коммерческих и производственных зданий.
- Монтаж внутри сухих, влажных и сырых помещений по стенам, перекрытиям, в кабельных каналах, коробах, гофрированных трубах и скрыто под штукатуркой.
- Подключение щитового оборудования, распределительных коробок и оконечных потребителей, требующих повышенной герметичности мест ввода.
- Прокладка в пожароопасных зонах с соблюдением требований ПУЭ к одиночной прокладке кабелей.
- Кабель не предназначен для прямой прокладки в открытом грунте (траншеях) без использования защитных труб или каналов, а также требует защиты от прямого воздействия ультрафиолетового излучения при открытой наружной прокладке.
