КГВВ 4х1,5 кабель гибкий медный силовой четырехжильный сечением 1,5 мм2 с изоляцией и оболочкой из ПВХ
Кабель гибкий КГВВ 4х1,5 — это силовой гибкий кабель с четырьмя медными токопроводящими жилами номинальным сечением 1,5 мм², изоляцией и наружной оболочкой из поливинилхлоридного пластиката. Кабель рассчитан на передачу и распределение электрической энергии в цепях переменного напряжения до 660 В частотой до 50 Гц или постоянного напряжения до 1000 В. Изделие сочетает высокую гибкость медных проводников повышенного класса, стойкость к многократным изгибам и надежную диэлектрическую защиту оболочки.
Ниже представлена полная расшифровка маркировки, конструктивные слои, перечень основных технических параметров и рекомендованная сфера эксплуатации кабеля.
Подробная расшифровка маркировки
Обозначение марки КГВВ 4х1,5 расшифровывается в строгом соответствии с нормативно-технической документацией:
- К — кабель;
- Г — гибкий, с жилами повышенного класса гибкости;
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- 4 — количество токопроводящих жил;
- 1,5 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

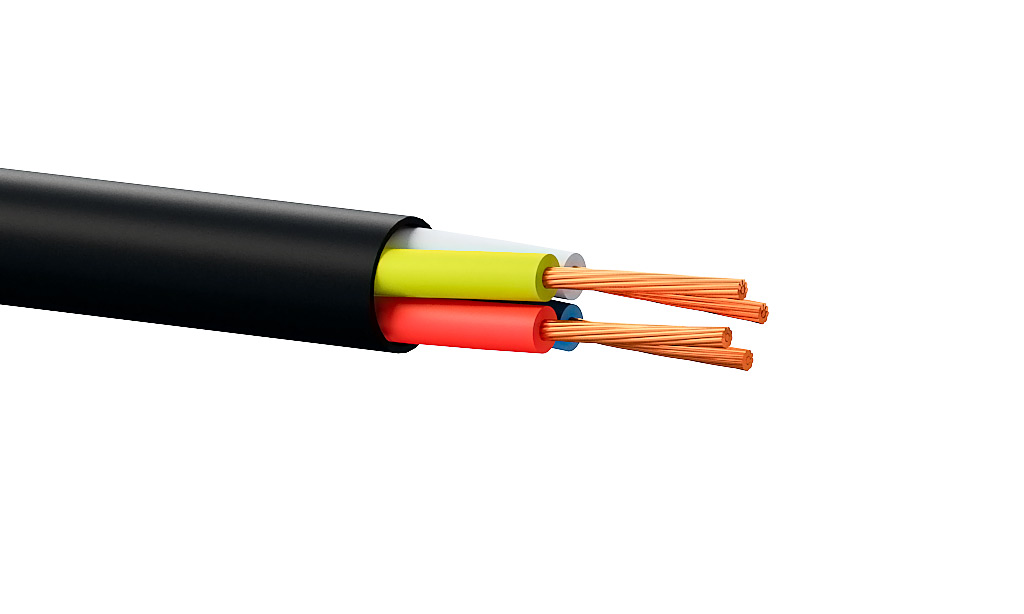

Конструкция кабеля
- Токопроводящие жилы — четыре круглые многопроволочные медные жилы, соответствующие 4 или 5 классу гибкости по ГОСТ 22483.
- Изоляция — индивидуальная изоляция жил из качественного поливинилхлоридного пластиката с различимой цветовой маркировкой.
- Скрутка — изолированные жилы скручены в сердечник с оптимальным шагом для сохранения гибкости.
- Наружная оболочка — сплошной защитный слой из ПВХ-пластиката, предохраняющий внутренние элементы от механических воздействий, пыли и влаги.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 660 В (при частоте 50 Гц) |
| Номинальное постоянное напряжение | 1000 В |
| Количество и сечение жил | 4 х 1,5 мм² |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимально допустимая температура нагрева жил при эксплуатации | +70 °C |
| Минимальный радиус изгиба при прокладке и монтаже | 8 наружных диаметров кабеля |
| Срок службы | не менее 5 лет (при нестационарной прокладке), до 25 лет (при стационарной) |
Область применения
- Присоединение передвижных машин, механизмов, станков и технологического оборудования к электрическим сетям.
- Организация силовых цепей и цепей управления при нестационарной прокладке, где требуется повышенная стойкость к изгибающим нагрузкам.
- Прокладка внутри производственных, складских и коммерческих помещений в кабельных лотках, коробах, трубах и кабель-каналах.
- Монтаж систем электропитания и автоматизации стационарного и нестационарного промышленного оборудования.
