КГВВЭ 10х0,75 кабель гибкий экранированный управления и питания с медными многопроволочными жилами
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель гибкий КГВВЭ 10х0,75 предназначен для фиксированного и подвижного монтажа цепей управления, контроля и питания промышленного оборудования при наличии защиты от внешних электромагнитных помех.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Кабель КГВВЭ 10х0,75 гибкий экранированный представляет собой многожильный кабель управления и силового подключения с медными гибкими жилами, изоляцией и внешней оболочкой из поливинилхлоридного пластиката, а также общим экраном. Изделие разработано для передачи электрических сигналов и электроэнергии в условиях повышенных требований к защите от внешних электромагнитных наводок, обеспечивает устойчивость к многократным изгибам и надежную изоляцию токопроводящих элементов.
Ниже приведена детальная расшифровка маркировки, послойное описание конструкции, перечень нормативных технических параметров и рекомендованные условия эксплуатации кабеля.
Подробная расшифровка маркировки
Буквенно-цифровое обозначение марки КГВВЭ 10х0,75 содержит полную информацию о конструктивном исполнении изделия:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости из скрученных медных проволок);
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Э — экран (общий экран для защиты передаваемых сигналов от электромагнитных помех);
- 10 — количество токопроводящих жил;
- 0,75 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

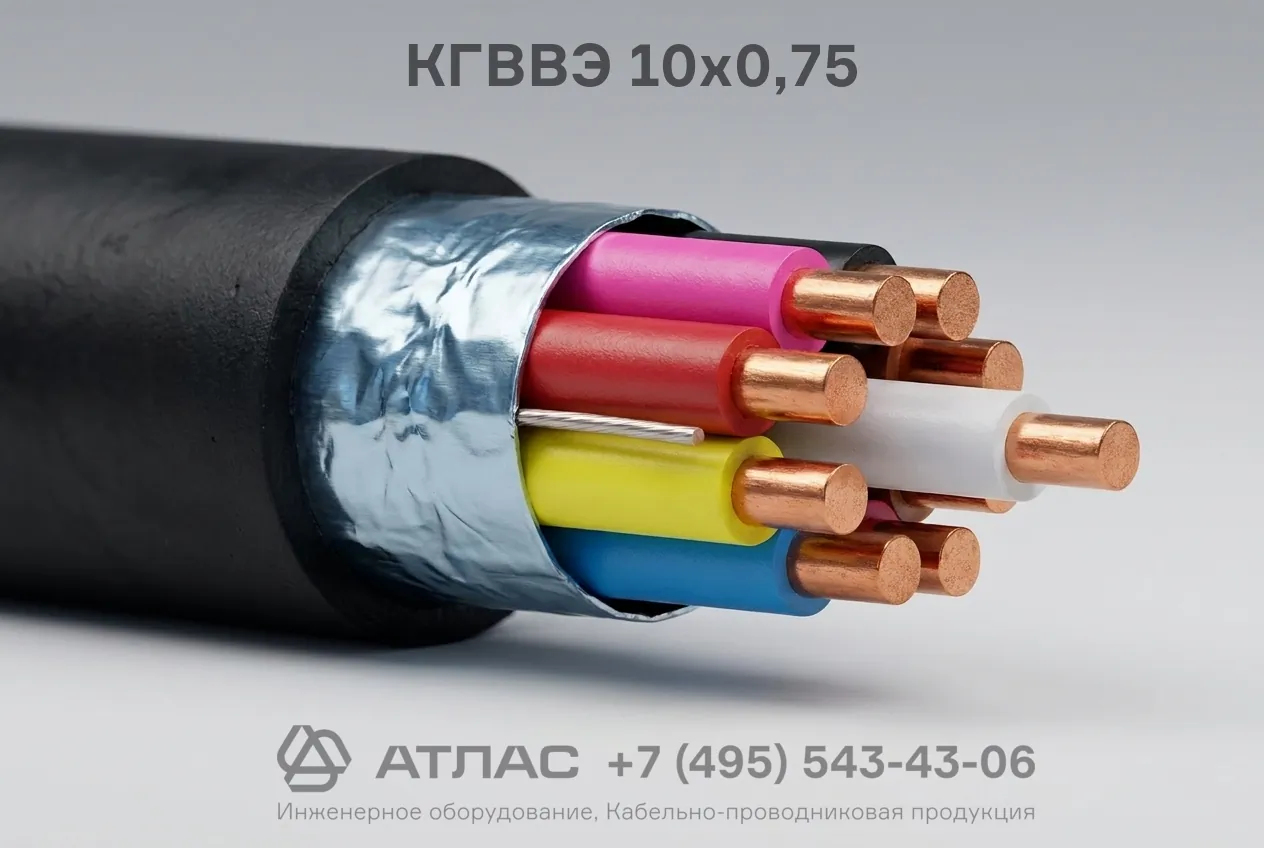

Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные, скрученные из мягких медных проволок (не ниже 4–5 класса гибкости).
- Изоляция — поливинилхлоридный пластикат с индивидуальной цветовой или цифровой маркировкой жил для удобства идентификации при монтаже.
- Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Разделительный слой — поясная изоляция или синтетическая лента поверх скрученных жил.
- Экран — общий экран в виде оплетки или повива из медных проволок (или фольгированного композитного материала с контактным проводником), обеспечивающий защиту от электромагнитного воздействия.
- Наружная оболочка — защитный шланг из поливинилхлоридного пластиката, предохраняющий внутренние элементы от механических повреждений и атмосферных воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 400 Гц | до 660 В |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура окружающей среды при монтаже без предварительного подогрева | -15 °C |
| Максимально допустимая температура нагрева жил при эксплуатации | +70 °C |
| Минимальный радиус изгиба при прокладке и монтаже | не менее 5–8 наружных диаметров кабеля |
| Срок службы при соблюдении правил монтажа и эксплуатации | не менее 15 лет |
Область применения
- Подключение стационарного и передвижного промышленного оборудования, станков, механизмов и технологических линий.
- Монтаж цепей управления, сигнализации, контроля и межприборных соединений в распределительных щитах и шкафах автоматики.
- Прокладка кабельных трасс внутри производственных помещений, кабельных эстакад, лотков и каналов при наличии электромагнитных помех от работающего силового оборудования.
- Присоединение подвижных узлов и механизмов, подверженных изгибающим нагрузкам.
