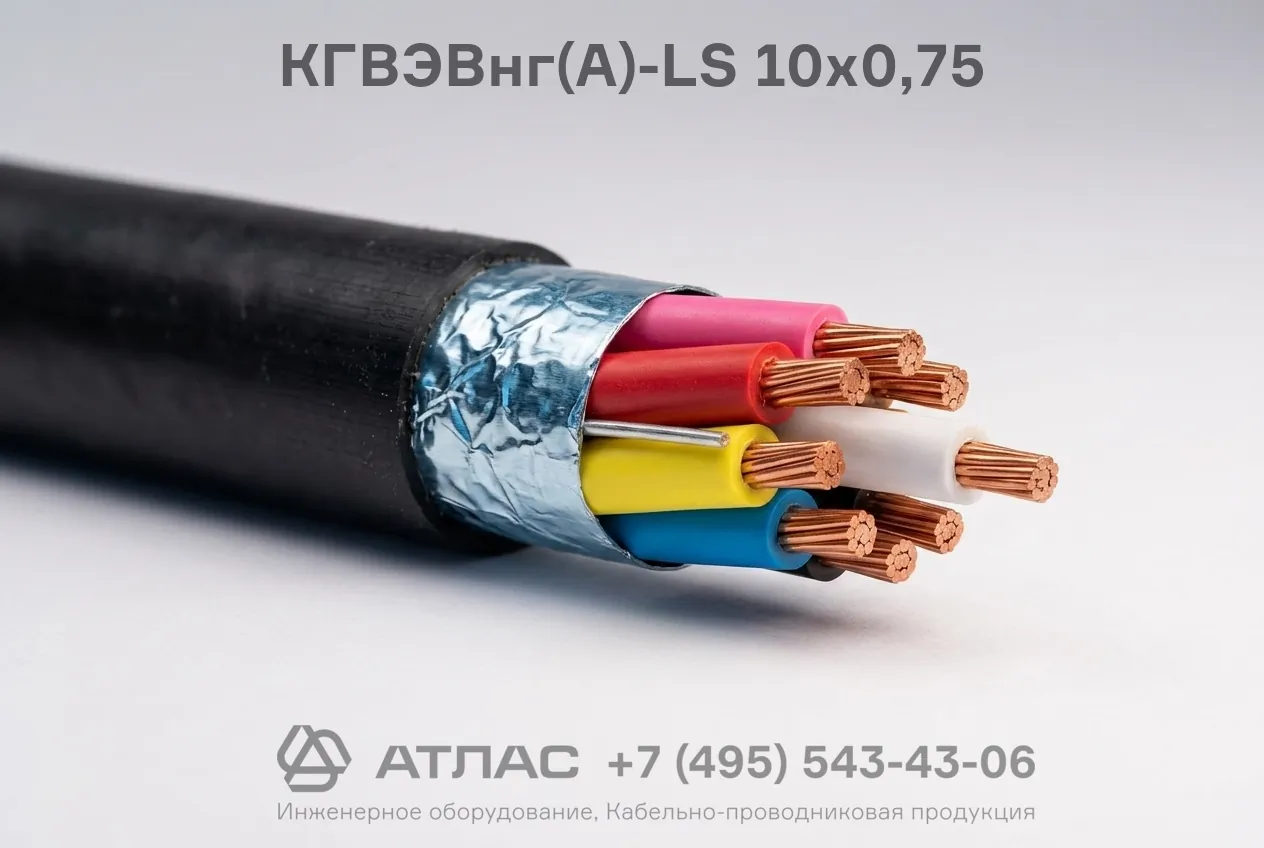

КГВЭВнг(А)-LS 10х0,75 кабель гибкий экранированный с пониженным дымовыделением для цепей управления
152.96 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
432
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Описание
Кабель КГВЭВнг(А)-LS 10х0,75 гибкий экранированный применяется для подключения подвижного и стационарного электрооборудования к цепям управления и сигнализации при повышенных требованиях к электромагнитной совместимости и пожарной безопасности.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
432
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Пониженное дымогазовыделение
Да
Категория пожарной опасности
(A)
Кабель КГВЭВнг(А)-LS 10х0,75 гибкий представляет собой многожильный экранированный проводник с медными гибкими токопроводящими жилами, предназначенный для передачи электрических сигналов малой мощности и распределения электроэнергии в цепях управления, контроля и сигнализации. Изделие характеризуется стойкостью к многократным изгибам, эффективной защитой от внешних электромагнитных помех благодаря общему экрану, а также повышенной пожаробезопасностью с низким уровнем дымо- и газовыделения при групповой прокладке.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические параметры и типовые сферы применения данного кабеля.
Подробная расшифровка маркировки
Структура условного обозначения содержит полную информацию о конструкции и свойствах изделия:
- К — кабель контрольный / управления;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости);
- В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Э — экран для защиты от электромагнитных наводок и помех;
- В — наружная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 10 — количество токопроводящих жил;
- 0,75 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — медные, многопроволочные, круглой формы, соответствуют высокому классу гибкости по ГОСТ 22483.
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с индивидуальной цветовой или цифровой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник с оптимальным шагом для сохранения гибкости.
- Разделительный слой / поясная изоляция — синтетическая лента или слой ПВХ пластиката.
- Общий экран — оплетка из медных проволок или алюмофлекс с медной контактной жилой для отвода наведенных токов.
- Наружная оболочка — поливинилхлоридный пластикат пониженной пожароопасности (ПВХ нг-LS).
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 400 Гц | до 660 В |
| Номинальное постоянное напряжение | до 1000 В |
| Количество и номинальное сечение жил | 10х0,75 мм² |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимально допустимая температура нагрева жил при эксплуатации | +70 °C |
| Минимальный радиус изгиба при прокладке | не менее 5 наружных диаметров |
| Категория пожарной безопасности | ГОСТ 31565 (нераспространение горения по ПРГП 1б) |
| Срок службы | не менее 15 лет |
Область применения
- Подключение стационарного и подвижного технологического оборудования, станков и механизмов;
- Организация цепей управления, контроля, автоматизации и релейной защиты на промышленных объектах;
- Монтаж систем сигнализации, телеметрии и связи в условиях повышенного уровня электромагнитных полей;
- Прокладка в кабельных сооружениях, лотках, коробах и помещениях с высокими требованиями к пожарной безопасности.
