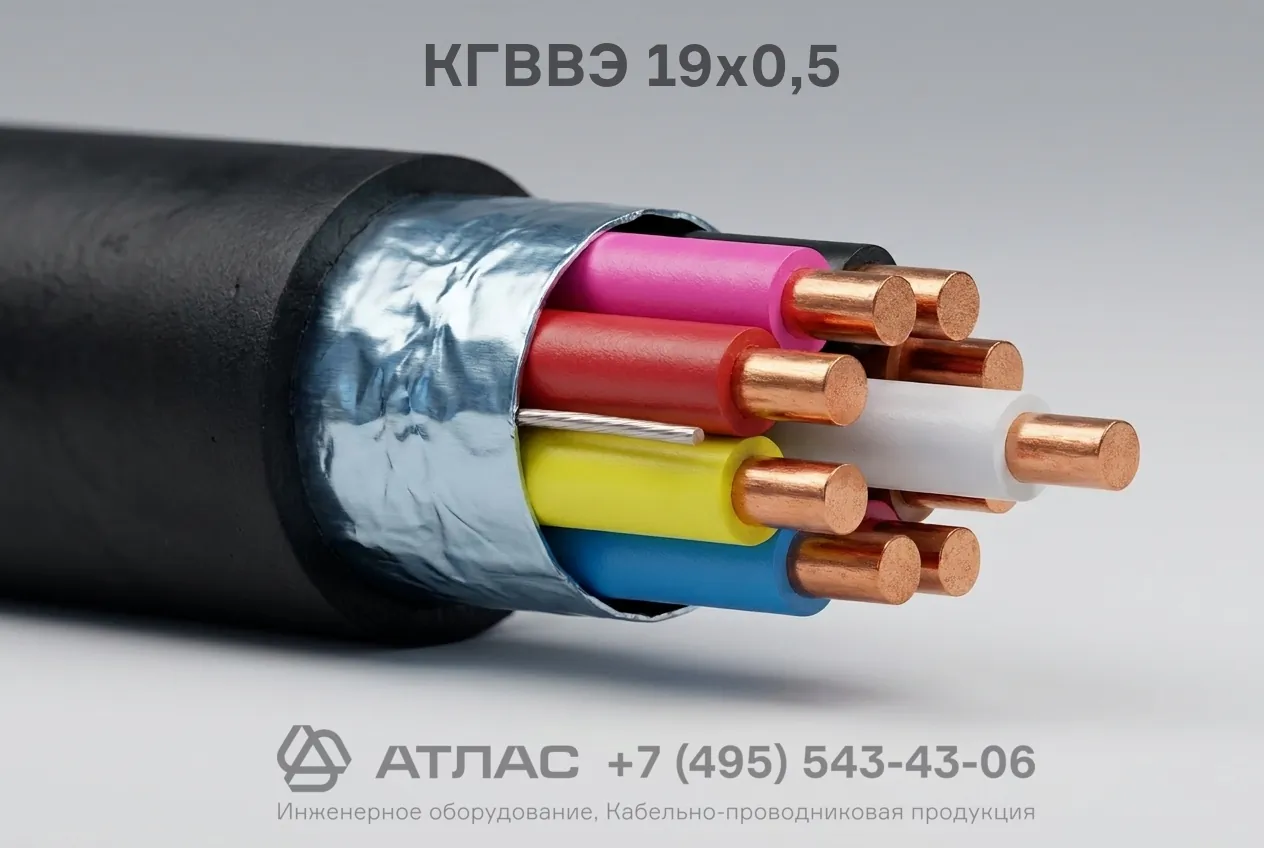

КГВВЭ 19х0,5 кабель гибкий экранированный управления и контроля с медными жилами в ПВХ оболочке
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель КГВВЭ 19х0,5 предназначен для цепей управления, контроля и сигнализации в условиях воздействия электромагнитных полей. Изделие оснащено 19 гибкими медными жилами сечением 0,5 мм² в ПВХ оболочке с экраном.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Кабель КГВВЭ 19х0,5 гибкий экранированный представляет собой многожильный проводник с медными гибкими жилами, поливинилхлоридной изоляцией, общим экраном и наружной ПВХ оболочкой. Изделие предназначено для передачи сигналов управления, контроля и межприборного соединения в электротехнических установках при повышенных требованиях к защите от электромагнитных помех.
Ниже представлена детальная техническая расшифровка маркировки, послойная конструкция, нормативные эксплуатационные параметры и регламентированная область применения кабеля.
Подробная расшифровка маркировки
Обозначение марки КГВВЭ 19х0,5 содержит исчерпывающие данные о материалах и конструктивном исполнении изделия:
- К — кабель;
- Г — гибкий (токопроводящие жилы повышенного класса гибкости);
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Э — экран для защиты от внешних и взаимных электромагнитных наводок;
- 19 — количество токопроводящих жил;
- 0,5 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы: медные многопроволочные круглые жилы 4 или 5 класса гибкости по ГОСТ 22483.
- Изоляция: цветовая или цифровая изоляция из поливинилхлоридного пластиката с надежными диэлектрическими свойствами.
- Скрутка: изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Разделительный слой: синтетическая лента или поясная изоляция для предотвращения слипания слоев.
- Экран: общий экран в виде оплетки из медных проволок или фольгированного композита с контактным проводником.
- Наружная оболочка: защитный слой из поливинилхлоридного пластиката, устойчивый к внешним механическим и климатическим воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 400 Гц | до 660 В |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Минимальный радиус изгиба при прокладке и монтаже | не менее 8 наружных диаметров |
| Относительная влажность воздуха при температуре до +35 °C | до 98 % |
| Срок службы при соблюдении правил монтажа и эксплуатации | не менее 8 лет |
Область применения
- Подключение подвижных и неподвижных механизмов, станков, промышленных роботов и автоматических линий.
- Монтаж вторичных цепей управления, сигнализации, телемеханики и релейной защиты.
- Прокладка линий связи и управления в условиях повышенного уровня электромагнитных помех и индустриальных наводок.
- Монтаж внутри производственных помещений, в кабельных лотках, коробах, каналах и тоннелях при отсутствии прямого механического воздействия на кабель.
