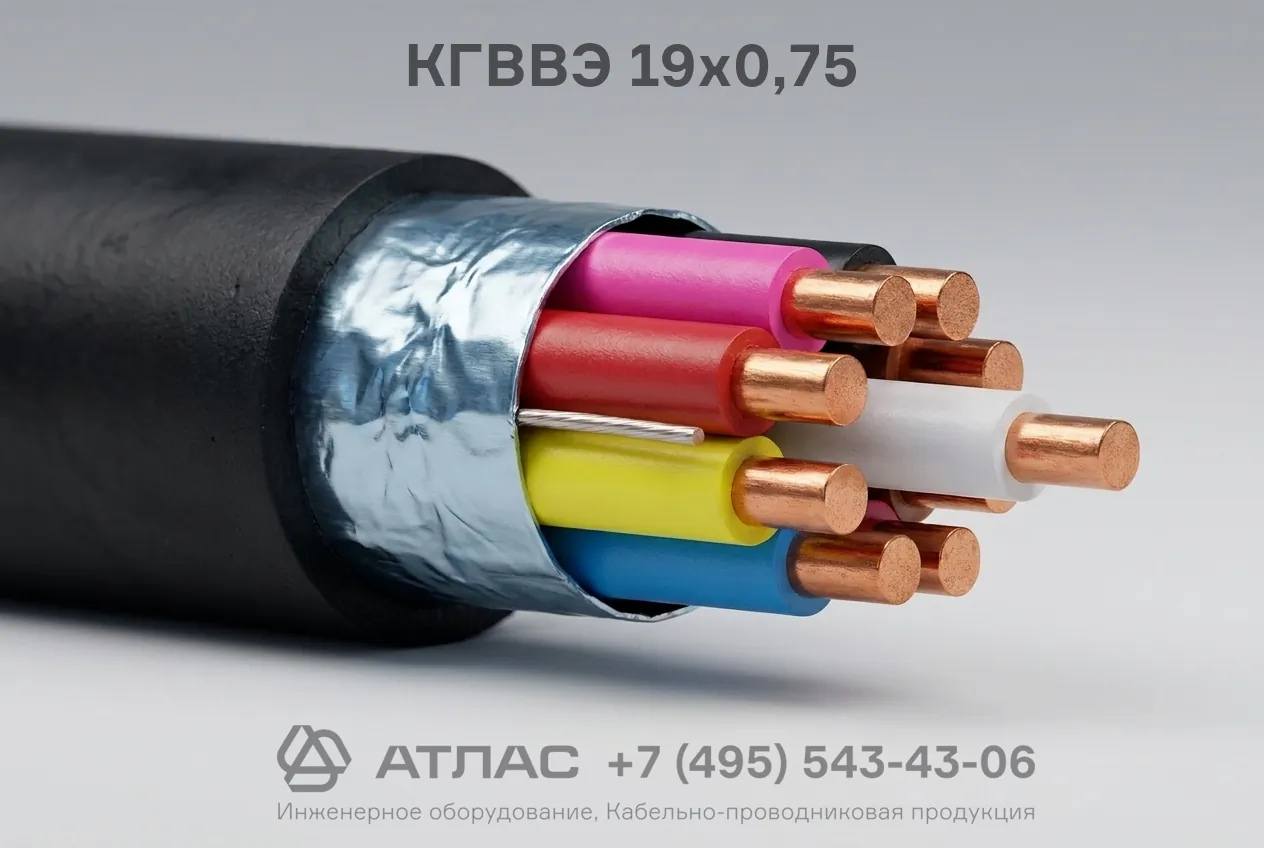

КГВВЭ 19х0,75 кабель гибкий экранированный с медными жилами, ПВХ изоляцией и оболочкой на 0,66 кВ
Характеристики
Производители
:
Единица измерения
:
м
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Материал изоляции
:
ПВХ
Описание
Кабель КГВВЭ 19х0,75 предназначен для стационарного и нестационарного подключения электрооборудования и цепей управления. Оснащен медными гибкими жилами, ПВХ изоляцией и общим экраном для защиты от электромагнитных помех.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
0
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Наличие экрана
да
Кабель КГВВЭ 19х0,75 гибкий экранированный представляет собой многожильный кабель с медными гибкими токопроводящими жилами, изоляцией и наружной оболочкой из поливинилхлоридного пластиката, а также общим экраном. Изделие предназначено для передачи электрических сигналов и питания оборудования в цепях управления, контроля, сигнализации и межприборных соединений, обеспечивая стабильную работу в условиях повышенного уровня электромагнитных помех и механических изгибающих нагрузок.
Ниже представлена детальная расшифровка маркировочного обозначения, послойное описание конструкции, технические параметры и эксплуатационные области применения кабеля.
Подробная расшифровка маркировки
Обозначение марки раскрывает конструктивное исполнение кабеля:
- К — кабель;
- Г — гибкий, токопроводящие жилы повышенного класса гибкости;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Э — общий экран для защиты передаваемого сигнала от внешних электромагнитных полей и наводок;
- 19 — количество токопроводящих жил;
- 0,75 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — многопроволочные круглые из мягких медных проволок (не ниже 4–5 класса гибкости по ГОСТ 22483).
- Изоляция — поливинилхлоридный пластикат с индивидуальной цветовой или цифровой маркировкой жил для удобства идентификации при монтаже.
- Скрутка — изолированные жилы скручены в сердечник концентрическими повивами.
- Разделительный слой — полиэтилентерефталатная лента или синтетическое полотно, наложенное поверх скрученных жил.
- Экран — общий экран из медных проволок (в виде оплетки или повива) либо фольгированного композитного материала с контактным проводником.
- Наружная оболочка — защитный слой из поливинилхлоридного пластиката, устойчивый к внешним климатическим и легким механическим воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 400 Гц | до 660 В |
| Номинальное постоянное напряжение | до 1000 В |
| Количество жил и сечение | 19х0,75 мм² |
| Диапазон рабочих температур эксплуатации | от -50 °С до +50 °С |
| Минимальная температура монтажа без предварительного подогрева | -15 °С |
| Длительно допустимая температура нагрева жил | +70 °С |
| Минимальный радиус изгиба при прокладке | не менее 5 наружных диаметров кабеля |
| Срок службы | не менее 15 лет |
Область применения
- Подключение подвижных механизмов, станков, автоматизированных производственных линий и промышленного оборудования.
- Организация систем управления, телеметрии, сигнализации и автоматики в условиях воздействия электромагнитных полей.
- Монтаж цепей вторичной коммутации в распределительных устройствах, шкафах автоматики и щитах управления.
- Стационарная и нестационарная прокладка внутри производственных помещений, кабельных лотков, каналов и эстакад при отсутствии прямых растягивающих усилий.
