ПуГВ 1х1,5 провод установочный медный гибкий многопроволочный с ПВХ изоляцией для щитового монтажа
Провод ПуГВ 1х1,5 — это медный установочный провод повышенной гибкости с поливинилхлоридной изоляцией, предназначенный для распределения электроэнергии в силовых и осветительных сетях, а также для вторичной коммутации в распределительных щитах и установках. Изделие отличается высокой пластичностью за счет применения многопроволочной токопроводящей жилы 5 класса гибкости, устойчивостью к вибрационным нагрузкам и надежными диэлектрическими свойствами изоляционного ПВХ пластиката.
Ниже представлена подробная техническая информация, расшифровка структуры маркировки, конструктивные элементы и эксплуатационные параметры изделия.
Подробная расшифровка маркировки
Обозначение марки ПуГВ 1х1,5 содержит исчерпывающие данные о конструкции, типе изоляции и сечении проводника в соответствии с требованиями ГОСТ 31947-2012:
- П — провод;
- у — установочный (предназначен для стационарной прокладки и монтажа оборудования);
- Г — гибкий (токопроводящая жила повышенной гибкости не ниже 5 класса);
- В — изоляция выполнена из поливинилхлоридного (ПВХ) пластиката;
- 1 — количество токопроводящих жил в конструкции;
- 1,5 — номинальное сечение токопроводящей медной жилы в квадратных миллиметрах (мм²).

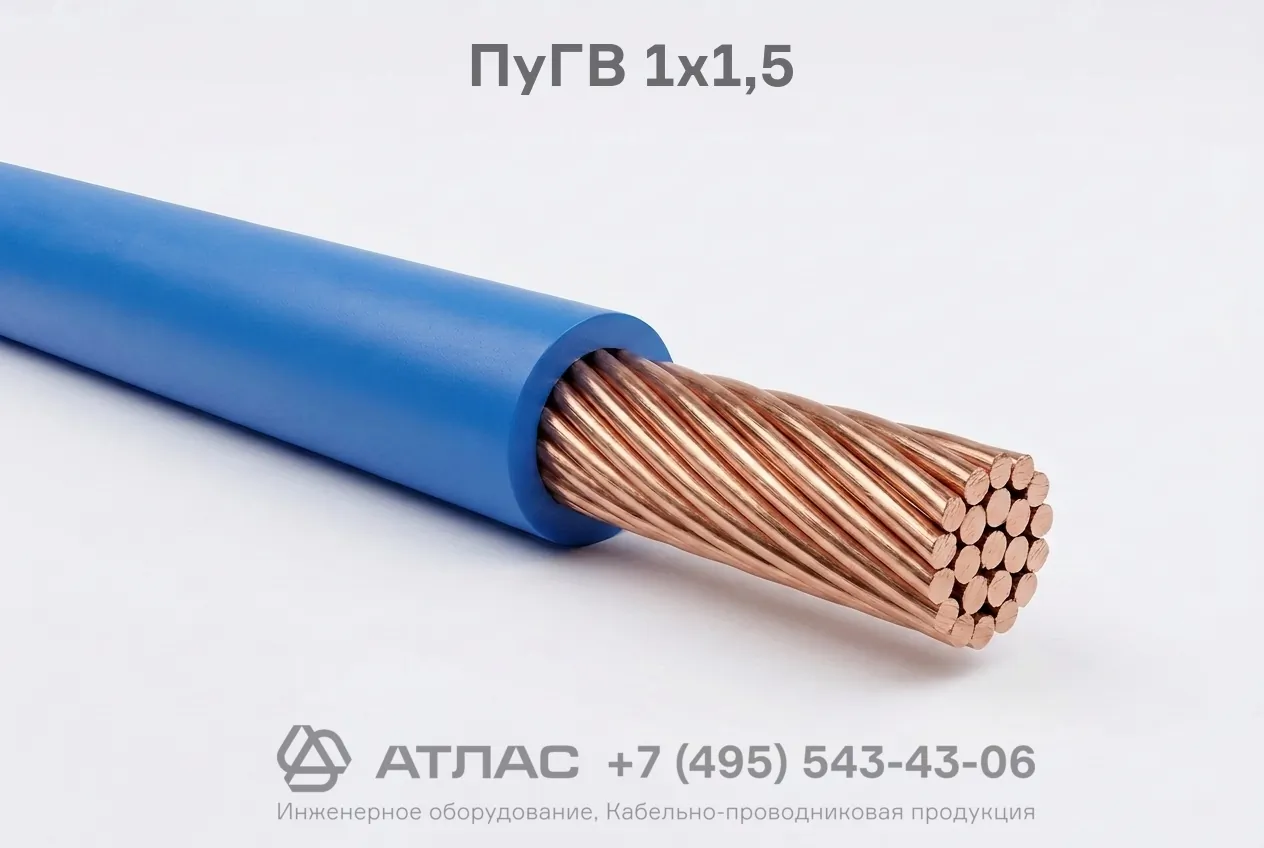

Конструкция кабеля
- Токопроводящая жила — многопроволочная, скрученная из мягких медных проволок, соответствует 5 классу гибкости по ГОСТ 22483.
- Изоляция — сплошной слой из поливинилхлоридного пластиката (ПВХ) с высокими электроизоляционными характеристиками, плотно прилегающий к жиле и легко удаляемый при зачистке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой до 400 Гц | до 450/750 В |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур эксплуатации | от -50 °C до +65 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Максимальная допустимая температура нагрева жилы при эксплуатации | +70 °C |
| Класс гибкости токопроводящей жилы | 5 класс |
| Минимальный радиус изгиба при монтаже | не менее 5 наружных диаметров |
| Стойкость к горению | не распространяет горение при одиночной прокладке |
| Срок службы | не менее 20 лет |
Область применения
- Монтаж силовых и вторичных цепей в распределительных щитах, шкафах управления, пультах и панелях автоматики;
- Прокладка в кабельных каналах, коробах, перфорированных лотках, стальных и пластиковых трубах, а также в гибких металлорукавах;
- Подключение электрооборудования, машин, механизмов и внутренних элементов станочного парка, подверженных изгибам;
- Организация осветительных сетей и систем электроснабжения внутри жилых, производственных и административных зданий.
