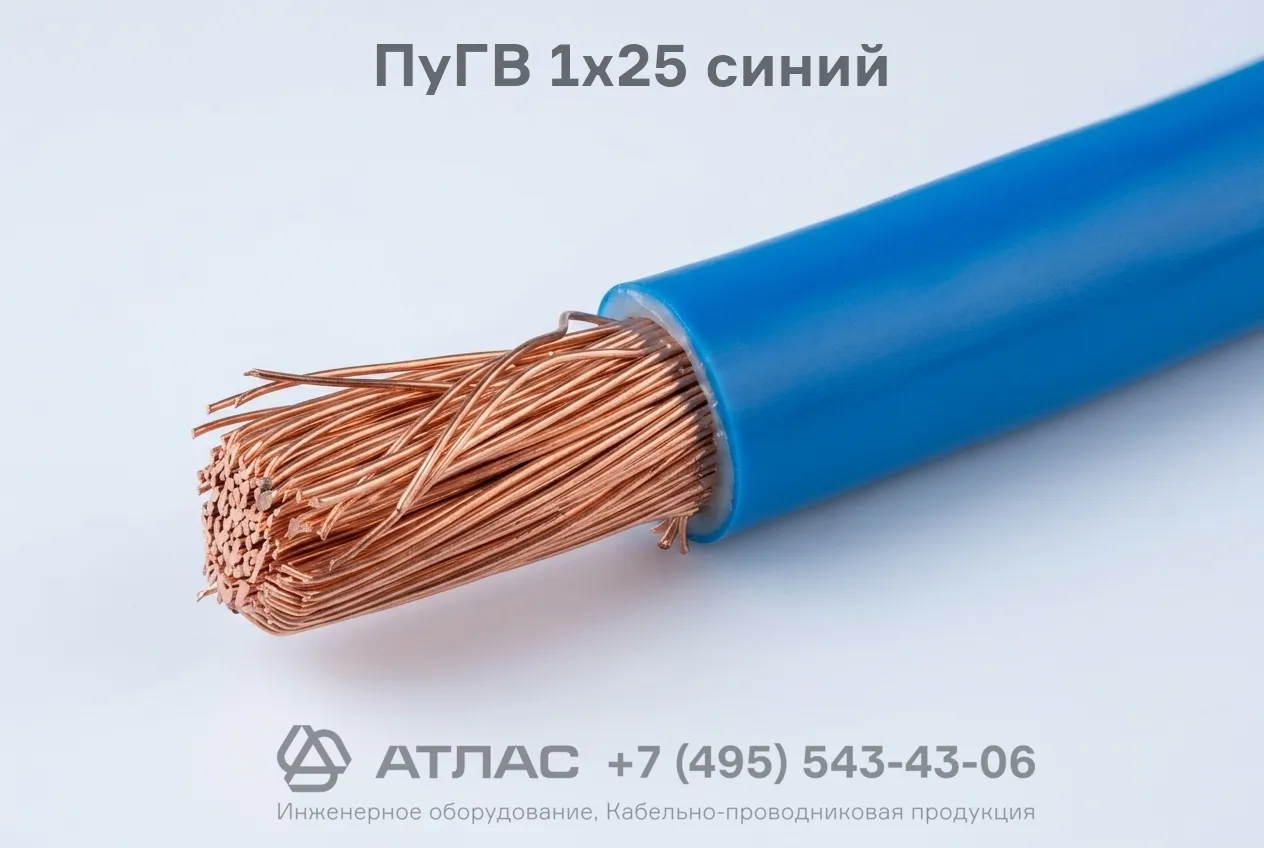

ПуГВ 1х25 синий провод установочный гибкий монтажный с медной многопроволочной жилой и ПВХ изоляцией
Провод ПуГВ 1х25 синий — это установочный гибкий провод с одной медной многопроволочной жилой номинальным сечением 25 мм² в изоляции из поливинилхлоридного пластиката. Изделие предназначено для стационарной прокладки в силовых и осветительных сетях, а также для электрических установок при номинальном переменном напряжении до 450/750 В частотой до 400 Гц или постоянном напряжении до 1000 В. Повышенная гибкость жилы обеспечивает удобство монтажа в ограниченных пространствах и внутри электрощитового оборудования.
Ниже представлена детальная расшифровка маркировки провода, его послойная конструкция, нормативные технические характеристики и рекомендуемые условия монтажа и эксплуатации.
Подробная расшифровка маркировки
Обозначение ПуГВ 1х25 синий содержит сведения о типе изделия, материалах и конструктивных параметрах:
- П — провод;
- у — установочный;
- Г — повышенной гибкости (многопроволочная жила 5 класса по ГОСТ 22483);
- В — изоляция из поливинилхлоридного (ПВХ) пластиката;
- 1 — количество токопроводящих жил;
- 25 — номинальное сечение токопроводящей жилы, мм²;
- синий — синий цвет изоляции (применяется преимущественно для обозначения нулевого рабочего проводника N).
Конструкция кабеля
- Токопроводящая жила — медная, многопроволочная, круглой формы, 5 класса гибкости по ГОСТ 22483.
- Изоляция — сплошной слой поливинилхлоридного пластиката синего цвета, плотно прилегающий к токопроводящей жиле и легко отделяющийся при зачистке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 450/750 В (до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур | от -50 °C до +65 °C |
| Температура окружающей среды при монтаже | не ниже -15 °C |
| Предельно допустимая температура нагрева жилы | +70 °C |
| Минимальный радиус изгиба при прокладке | 5 наружных диаметров |
| Класс гибкости жилы | 5 класс по ГОСТ 22483 |
| Климатическое исполнение | УХЛ, категория размещения 2 по ГОСТ 15150 |
| Срок службы | не менее 15 лет |
Область применения
- Электрический монтаж цепей в распределительных щитах, щитах управления, шкафах автоматики и пультах.
- Стационарная прокладка в силовых и осветительных сетях внутри жилых, административных и промышленных зданий.
- Прокладка в кабельных каналах, коробах, стальных и пластиковых трубах, металлорукавах и на лотках.
- Подключение технологического оборудования, станков и электрических механизмов, где требуется повышенная гибкость соединений при монтаже.
