ПуГВ 1х25 провод установочный медный повышенной гибкости с ПВХ изоляцией одножильный 25 кв.мм
Провод ПуГВ 1х25 установочный — это гибкий силовой провод с одной многопроволочной медной токопроводящей жилой сечением 25 мм² в изоляции из поливинилхлоридного пластиката. Изделие предназначено для стационарной прокладки в осветительных и силовых электрических сетях, а также для монтажа электрооборудования, распределительных щитов, машин, механизмов и станков на номинальное переменное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1000 В. Повышенная гибкость медной жилы обеспечивает удобство монтажа в условиях с частыми изгибами трассы.
Ниже представлена подробная расшифровка маркировки, конструктивное устройство, нормативные технические параметры и типовая область применения провода.
Подробная расшифровка маркировки
Обозначение ПуГВ 1х25 содержит исчерпывающую информацию о назначении, гибкости, материалах изоляции и геометрических параметрах изделия:
- П — провод, предназначенный для распределения и передачи электроэнергии;
- у — установочный (монтажный), рассчитанный на стационарную прокладку и подключение электрооборудования;
- Г — гибкий, класс гибкости токопроводящей жилы не ниже 5 по ГОСТ 22483;
- В — изоляция выполнена из поливинилхлоридного (ПВХ) пластиката;
- 1 — количество токопроводящих жил;
- 25 — номинальное сечение медной жилы в квадратных миллиметрах (мм²).

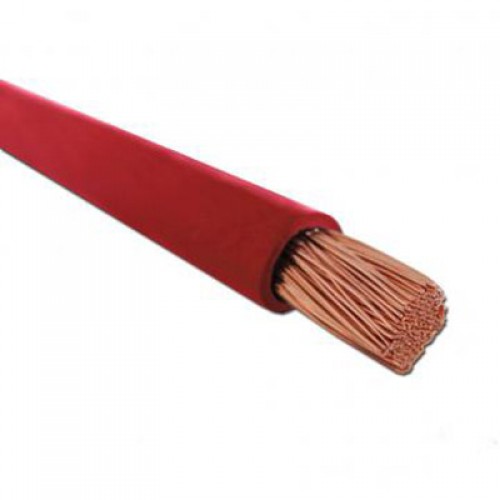

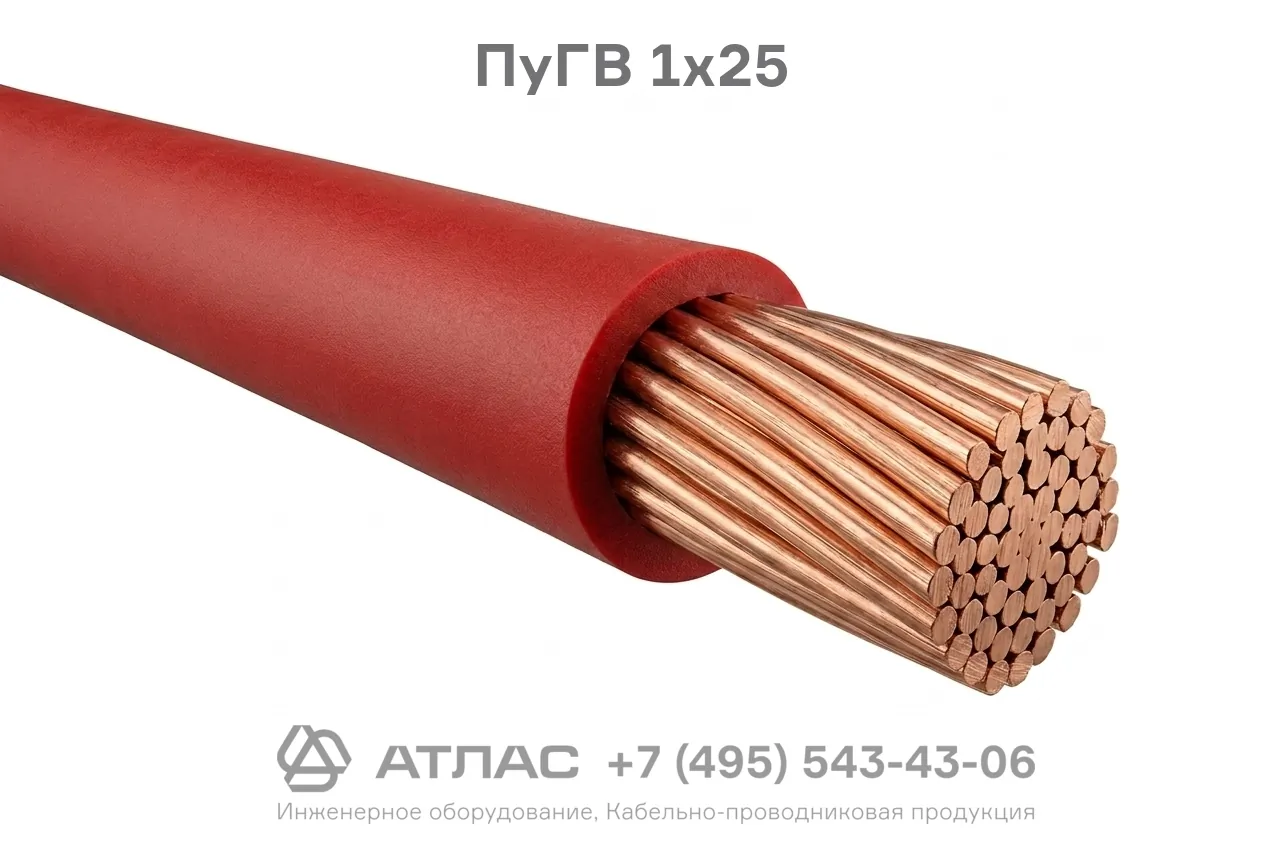

Конструкция кабеля
- Токопроводящая жила — многопроволочная круглой формы, скрученная из мягких медных проволок повышенной гибкости (класс 5).
- Изоляция — сплошной слой из поливинилхлоридного пластиката, обладающий высокими диэлектрическими свойствами и стойкостью к внешним воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 450/750 В (до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Количество и сечение жил | 1х25 мм² |
| Класс гибкости жилы | 5 по ГОСТ 22483 |
| Диапазон температур эксплуатации | от -50 °C до +65 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил при эксплуатации | +70 °C |
| Минимальный радиус изгиба при монтаже | не менее 5 наружных диаметров |
| Стойкость к горению | не распространяет горение при одиночной прокладке |
| Срок службы | не менее 20 лет |
Область применения
- Монтаж силовых и осветительных сетей в производственных, жилых, коммерческих и общественных зданиях;
- Коммутация и разводка силовых цепей внутри распределительных щитов, шкафов управления, пультов автоматики и вводно-распределительных устройств;
- Подключение стационарного электрооборудования, технологических установок, электрических машин, аппаратов и станков;
- Прокладка в кабельных лотках, коробах, трубах, кабель-каналах и пустотелых каналах строительных конструкций при отсутствии механических повреждений и растягивающих усилий;
- Монтаж участков электрических цепей, где требуются частые и компактные изгибы токопроводящих линий.
