ПуГВ 1х4 провод установочный гибкий медный с изоляцией из ПВХ пластиката для электрических сетей
Провод ПуГВ 1х4 установочный — это гибкий монтажный провод с одной медной многопроволочной жилой в поливинилхлоридной изоляции. Изделие предназначено для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное переменное напряжение до 450/750 В. Провод отличается высокой гибкостью (5 класс жилы), стойкостью к механическим воздействиям, вибрационным нагрузкам и не распространяет горение при одиночной прокладке.
Ниже представлена детальная техническая информация, расшифровка структуры маркировки, особенности конструкции и эксплуатационные параметры провода ПуГВ 1х4.
Подробная расшифровка маркировки
Обозначение марки ПуГВ 1х4 содержит сведения о назначении, конструктивном исполнении и параметрах токопроводящей жилы:
- П — провод, электротехническое изделие для передачи и распределения электроэнергии.
- у — установочный, ориентированный на монтаж и подключение стационарного оборудования и сетей.
- Г — повышенной гибкости, что обеспечено многопроволочной структурой жилы.
- В — изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката.
- 1 — количество токопроводящих жил в конструкции провода.
- х — разделительный знак между числом жил и их сечением.
- 4 — номинальное сечение медной жилы, выраженное в квадратных миллиметрах (мм²).

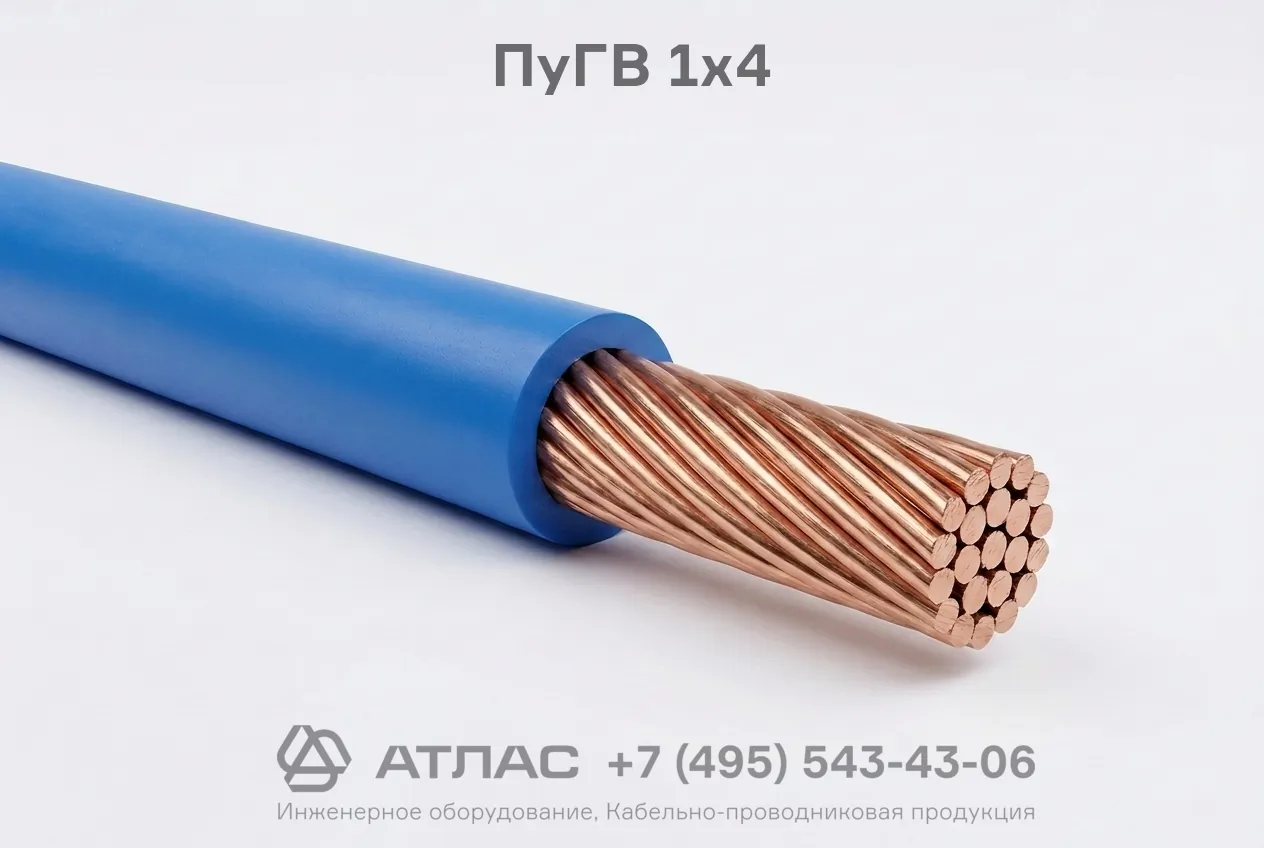

Конструкция кабеля
- Токопроводящая жила — многопроволочная круглой формы, скрученная из мягких медных проволок, соответствующая 5 классу гибкости по ГОСТ 22483-2012.
- Изоляция — сплошной слой из поливинилхлоридного пластиката (ПВХ), плотно прилегающий к жиле и легко отделяемый при зачистке без повреждения проводника.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 450/750 В (частотой до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур | от -50 °C до +65 °C |
| Минимальная температура монтажа без подогрева | -15 °C |
| Максимально допустимая температура нагрева жил при эксплуатации | +70 °C |
| Минимальный радиус изгиба при монтаже | 5 наружных диаметров провода |
| Стойкость к горению | не распространяет горение при одиночной прокладке |
| Срок службы | не менее 15 лет |
Область применения
- Монтаж силовых и осветительных электрических сетей внутри производственных, общественных и жилых зданий.
- Разводка электрических цепей внутри распределительных щитов, щитов управления, шкафов автоматики и пультов.
- Подключение технологического оборудования, станков и механизмов в условиях частых изгибов трассы.
- Прокладка в кабельных каналах, коробах, металлорукавах, стальных и пластиковых трубах, а также в пустотах строительных конструкций.
