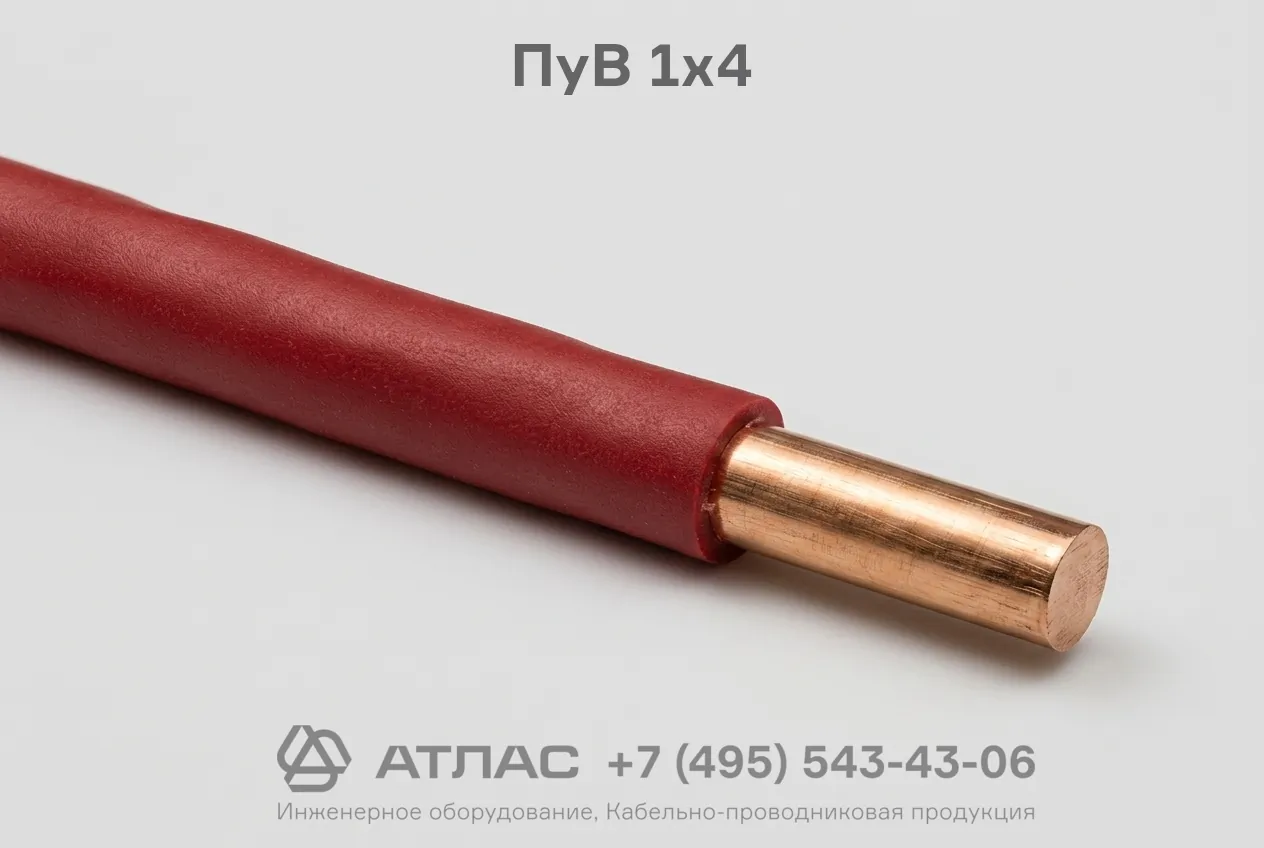

ПуВ 1х4 провод установочный медный с изоляцией из ПВХ пластиката
Провод ПуВ 1х4 установочный — это одножильный провод с цельной медной токопроводящей жилой сечением 4 мм² в изоляции из поливинилхлоридного пластиката. Изделие предназначено для стационарной прокладки в осветительных и силовых электрических сетях, а также для монтажа электрооборудования, щитовых сборок, машин, механизмов и станков на номинальное переменное напряжение до 450/750 В частотой до 400 Гц или постоянное напряжение до 1000 В. Конструкция отличается высокой механической прочностью, надёжностью изоляционного слоя и стойкостью к воздействию факторов внешней среды.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, область применения и основные эксплуатационные параметры провода ПуВ 1х4.
Подробная расшифровка маркировки
Обозначение ПуВ 1х4 содержит сведения о назначении, материалах и конструкции изделия в соответствии с нормативными стандартами:
- П — провод;
- у — установочный (предназначен для стационарного монтажа);
- В — изоляция из поливинилхлоридного (ПВХ) пластиката;
- 1 — количество токопроводящих жил;
- 4 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — медная, однопроволочная (монолитная), круглой формы, 1 класса гибкости по ГОСТ 22483.
- Изоляция — сплошной слой из качественного поливинилхлоридного (ПВХ) пластиката с высокими диэлектрическими свойствами, устойчивого к растрескиванию и воздействию плесневых грибов.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | До 450/750 В (до 400 Гц) |
| Номинальное постоянное напряжение | До 1000 В |
| Количество жил и номинальное сечение | 1 × 4 мм² |
| Класс гибкости токопроводящей жилы | 1 класс по ГОСТ 22483 |
| Диапазон температур эксплуатации | От -50 °C до +65 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Максимальная рабочая температура жилы при эксплуатации | +70 °C |
| Минимальный радиус изгиба при монтаже | Не менее 10 наружных диаметров |
| Стойкость к горению | Не распространяет горение при одиночной прокладке |
| Срок службы | Не менее 20 лет |
Область применения
- Стационарная прокладка в силовых, осветительных и распределительных электрических сетях;
- Монтаж электрооборудования, силовых шкафов, пультов управления, щитов распределения и автоматики;
- Прокладка в кабельных каналах, лотках, стальных и пластиковых трубах, металлорукавах, пустотелых каналах строительных конструкций;
- Внутренняя разводка внутри станков, установок и механизмов, где не требуется повышенная гибкость провода.
