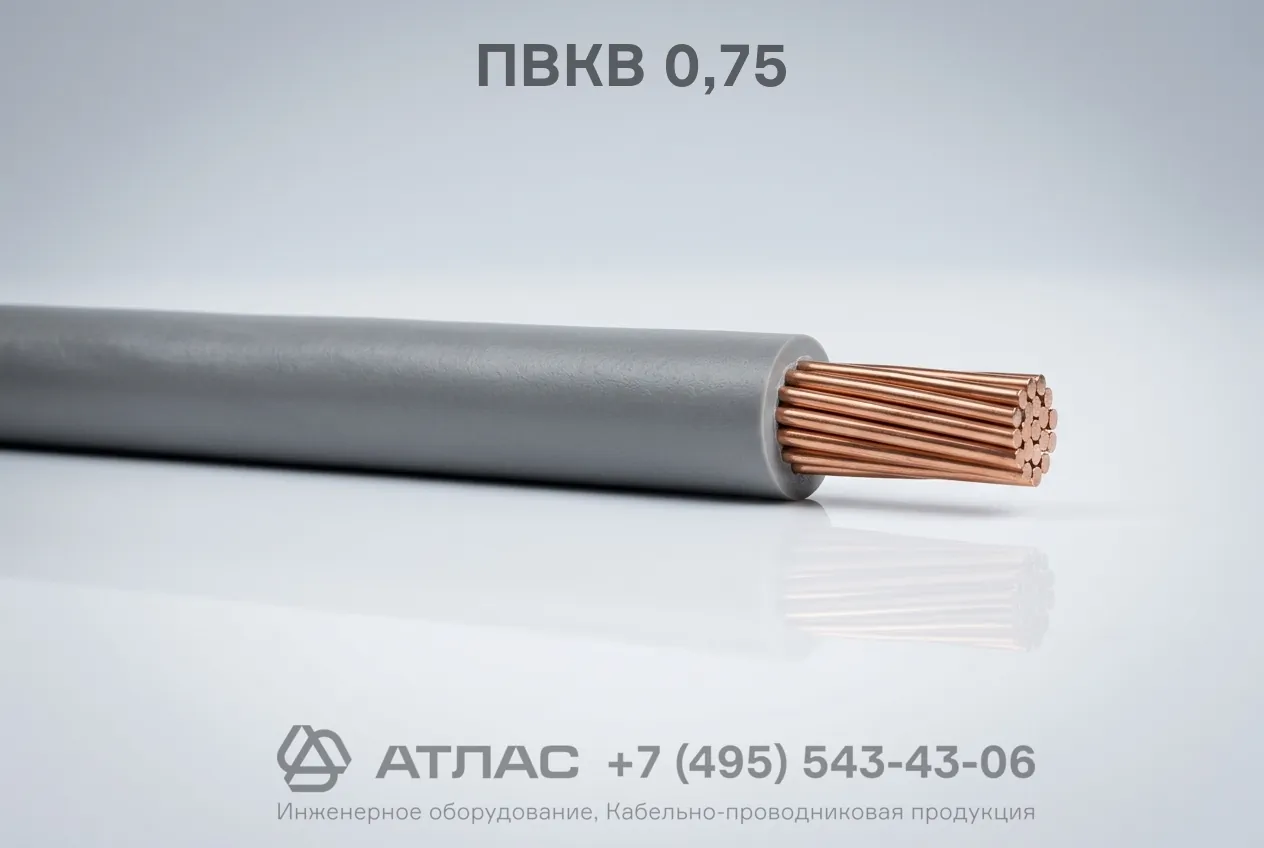

ПВКВ 0,75 провод термостойкий с двухслойной кремнийорганической изоляцией медный выводной 660 В
Провод термостойкий ПВКВ 0,75 — это специализированный гибкий выводной провод с медной токопроводящей жилой сечением 0,75 мм² и изоляцией из кремнийорганической резины. Изделие разработано для эксплуатации в условиях повышенных температур и относится к классу нагревостойкости «H» (до +180 °С). Провод отличается высокой гибкостью, стойкостью к воздействию вибрационных нагрузок, озона, солнечной радиации, а также устойчивостью к пропиточным лакам и плесневым грибам.
Ниже представлена детальная информация о расшифровке маркировки, конструктивных элементах, нормативных технических параметрах и допустимых областях применения данного провода.
Подробная расшифровка маркировки
Обозначение марки ПВКВ 0,75 содержит информацию о назначении, материалах конструкции и номинальном сечении проводника:
- П — провод;
- В — выводной (предназначен для присоединения к выводам электрических машин и аппаратов);
- К — изоляция выполнена из кремнийорганической резины;
- В — оболочка (второй слой изоляции) из кремнийорганической резины;
- 0,75 — номинальное сечение токопроводящей медной жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная медная жила круглого сечения, соответствующая 3 или 4 классу гибкости по ГОСТ 22483-77, обеспечивающая удобство монтажа в ограниченном пространстве.
- Изоляция — первый слой из кремнийорганической (силиконовой) резины повышенной термостойкости.
- Внешняя оболочка — второй защитный слой из кремнийорганической резины, обеспечивающий дополнительную механическую защиту и стойкость к агрессивным внешним факторам.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 380 / 660 В (частотой до 400 Гц) |
| Диапазон рабочих температур эксплуатации | от -60 °С до +180 °С |
| Минимальная температура монтажа без предварительного подогрева | -15 °С |
| Класс нагревостойкости изоляции | Класс H (+180 °С) |
| Минимальный радиус изгиба при монтаже | не менее 2 наружных диаметров провода |
| Распространение горения | не распространяет горение при одиночной прокладке |
| Стойкость к плесневым грибам и лакам | устойчив |
| Минимальный срок службы | не менее 8 лет |
Область применения
- Подключение выводных концов обмоток электрических машин, электродвигателей и генераторов температурного класса «H».
- Внутренний монтаж электрооборудования в электронагревательных и тепловых приборах.
- Подключение осветительных приборов высокой мощности и прожекторов, работающих в условиях повышенного нагрева.
- Использование в распределительных щитах и установках, где исключено прямое воздействие минеральных масел и агрессивных сред.
