Описание и технические характеристики кабеля ВБШвнг

Силовой кабель с медными жилами, имеющий ПВХ изоляцию. Защитный покров типа "НГ" обеспечивает пониженную горючесть.

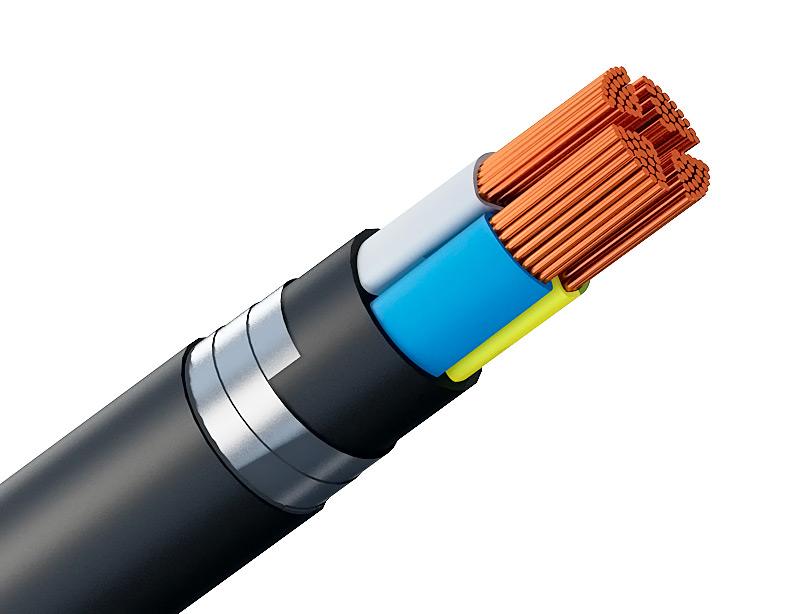

Конструкция:

• Токопроводящая жила - однопроволочная или многопроволочная, медная, форма - круглая или секторная.
• Изоляция - поливинилхлоридный пластикат (ПВХ).

В многожильных кабелях изолированные жилы имеют отличительную расцветку.

Нулевые жилы имеют изоляцию голубого цвета. Жилы заземления снабжены двухцветной (зелено-желтой) изоляцией.

Скрутка - в кабелях с двумя, тремя, четырьмя и пятью изолированными жилами выполняется скрутка этих жил. В двужильных кабелях у всех жил одинаковое сечение, в трех, четырех и пятижильных кабелях жилы могут быть либо одного сечения, либо одна жила имеет меньшее сечение (жила заземления или нулевая)

Поясная изоляция кабелей, имеющих защитный покров типа БбШв, выпрессовывается из ПВХ пластика с пониженной горючестью.

Защитный покров - типа БбШв:

• из двух стальных лент формируется броня. При этом ленты располагаются так, что верхняя лента перекрывает зазоры, остающиеся между витками нижней ленты.
• выпрессованный из ПВХ пластика с пониженной горючестью защитный шланг.

Применение бронированного силового медного кабеля ВБШвнг

Одножильные кабели этого типа используются в сетях постоянного напряжения. Многожильные - при передаче и распределении электрической энергии в условиях стационарных установок, работающих при номинальном переменном напряжении 660 В или 1000 В и частоте 50 Гц.

Предназначены для укладки в земле (траншеи), туннелях, шахтах, каналах, помещениях (исключая прокладку в блоках), возможна прокладка на открытом воздухе. Кабель не должен подвергаться сильным растягивающим усилиям, в процессе эксплуатации может подвергаться опасности механических повреждений. При прокладке в пучках кабели этой марки не распространяют горение. Соответствуют классу пожарной безопасности П1.8.2.3.4.

Основные технические характеристики кабеля ВБШвнг

• При температуре до +35 С предельная относительная влажность - до 98%
• Эксплуатируются при температуре в диапазоне от - 50 С до + 50 С
• Без предварительного подогрева возможны прокладка и монтаж кабеля при температуре воздуха не ниже - 15 С
• При прокладке кабелей минимальный радиус изгиба:
• для многожильного кабеля - 7,5 наружных диаметров
• для одножильного кабеля - 15 наружных диаметров
• Предназначен для номинальной частоты 50 Гц
• Испытывается при переменном напряжении частоты 50 Гц:
• для напряжения 0,66 кВ - напряжением 3 кВ
• для напряжения 1 кВ - напряжением 3,5 кВ.
