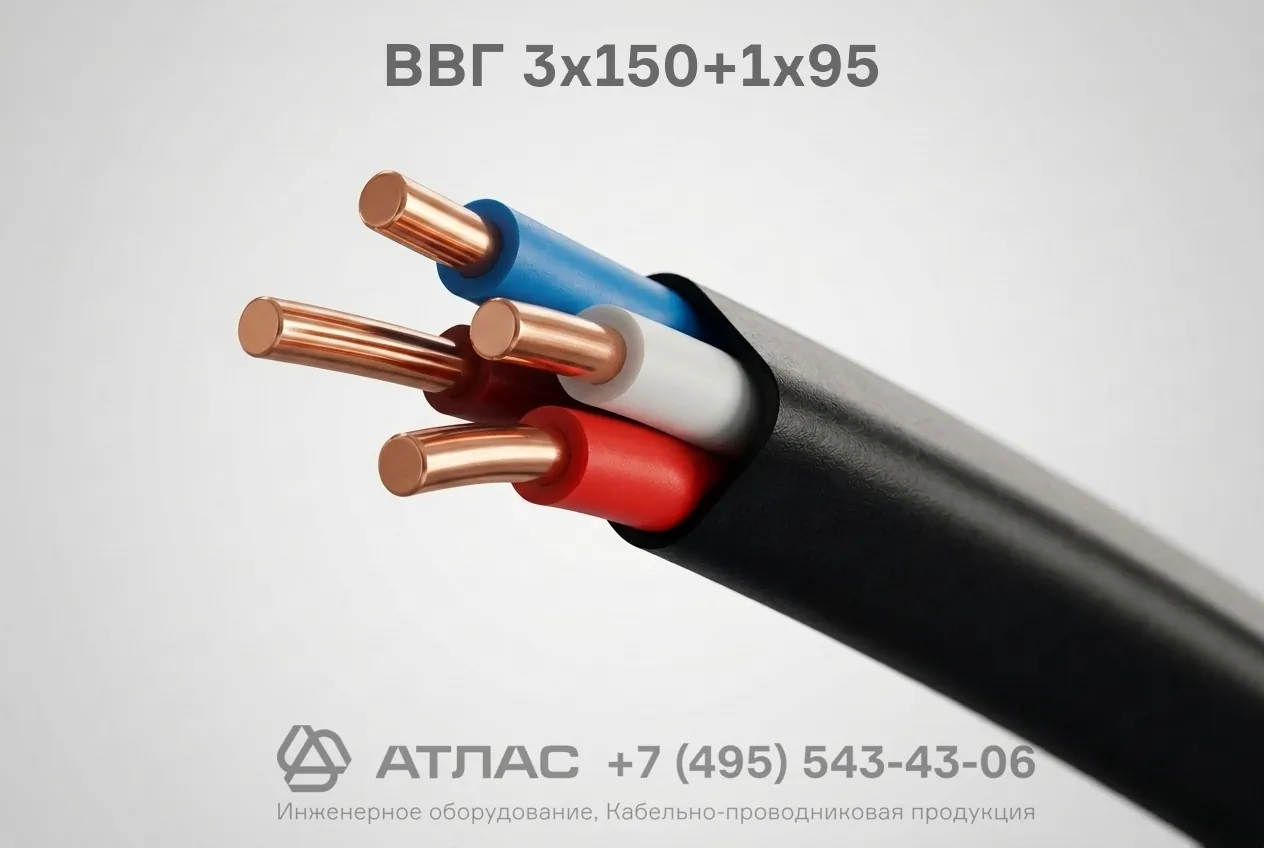

ВВГ 3х150+1х95 кабель силовой медный с ПВХ изоляцией и оболочкой на напряжение 1 кВ, четырехжильный

Кабель ВВГ 3х150+1х95 силовой — это кабельное изделие с медными жилами, предназначенное для передачи и распределения электрической энергии в сетях стационарного типа на переменное напряжение до 1 кВ частотой 50 Гц. Изделие характеризуется высокой прочностью медных проводников, устойчивостью изоляции и оболочки из поливинилхлоридного пластиката к внешним климатическим воздействиям, а также стабильностью электрических параметров в широком интервале температур от -50 °C до +50 °C.

Ниже приведена подробная расшифровка маркировки, конструктивные элементы и эксплуатационные параметры изделия.

Подробная расшифровка маркировки

Обозначение кабеля формируется в строгом соответствии со стандартами кабельной промышленности:

• В — изоляция основных и нулевой жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», свидетельствует об отсутствии защитного бронированного покрова поверх оболочки;
• 3 — количество основных фазных токопроводящих жил;
• 150 — номинальное сечение основных жил, выраженное в квадратных миллиметрах (мм²);
• 1 — количество нулевой жилы или жилы заземления (PEN/N/PE);
• 95 — номинальное сечение дополнительной жилы, выраженное в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, уплотненные, секторной формы (3 основные сечением 150 мм² и 1 нулевая сечением 95 мм²).
2. Изоляция жил — слой ПВХ пластиката с отличительной цветовой маркировкой для идентификации фаз и нулевого проводника.
3. Скрутка — изолированные жилы скручены в сердечник.
4. Внутреннее заполнение (поясная изоляция) — экструдированный полимерный компаунд или ленты, придающие кабелю округлую форму.
5. Внешняя защитная оболочка — сплошной слой поливинилхлоридного пластиката, обеспечивающий защиту сердечника от влаги, ультрафиолета и механических повреждений при монтаже.

Основные технические характеристики

Область применения

• Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и распределительных распределительных щитах.
• Монтаж на специальных кабельных эстакадах, в лотках, коробах и блоках при отсутствии опасности механических повреждений.
• Организация силовых линий питания промышленных объектов, трансформаторных подстанций и объектов гражданского строительства.
• Одиночная прокладка в кабельных каналах и сооружениях при соблюдении мер пожарной безопасности.
