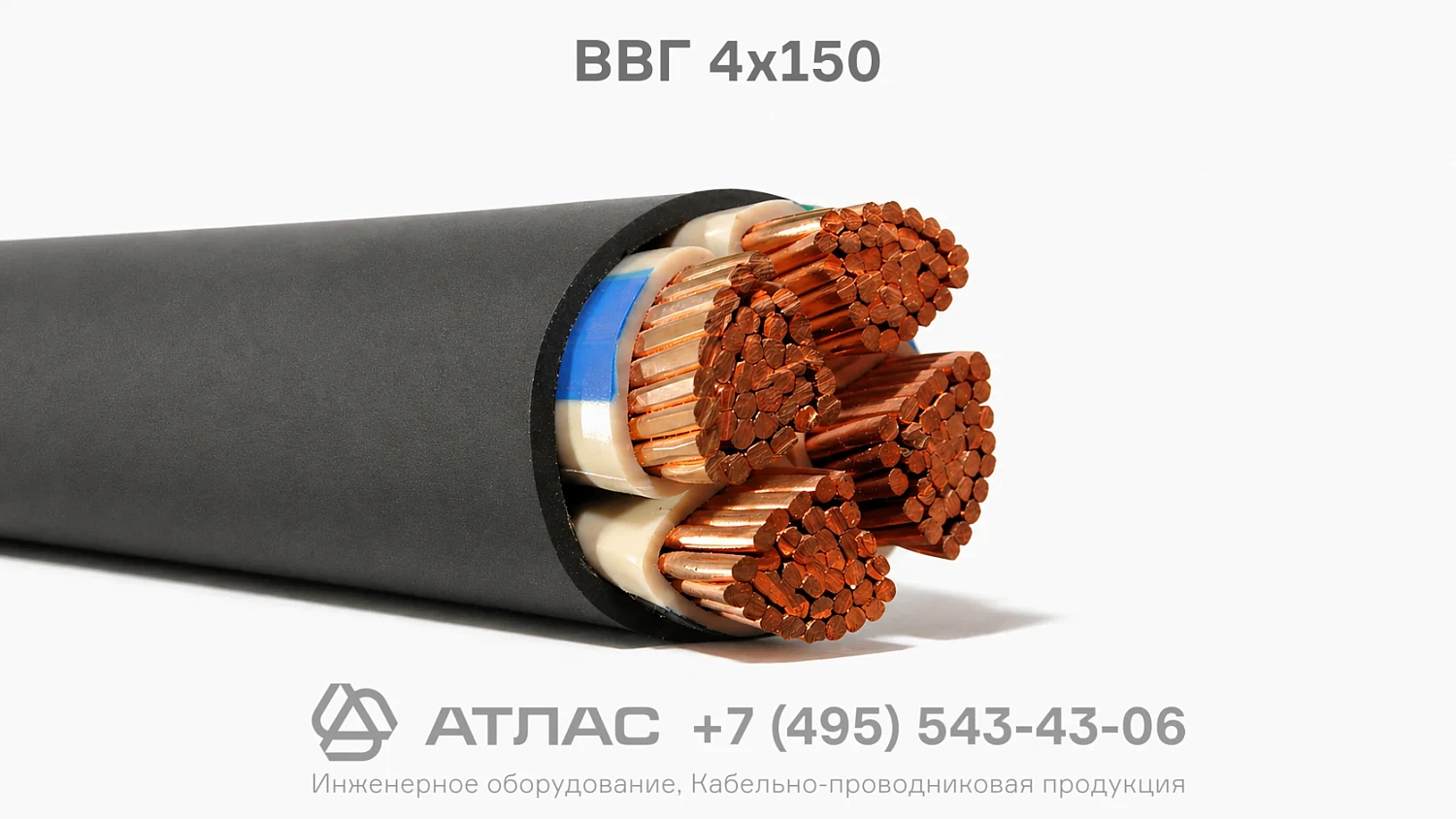

ВВГ 4х150 силовой кабель с четырьмя медными жилами в ПВХ изоляции на номинальное напряжение 1 кВ

Кабель ВВГ 4х150 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Продукция отличается высокой надежностью, устойчивостью к воздействию окружающей среды в широком температурном диапазоне от -50 °C до +50 °C, стойкостью к повышенной влажности воздуха до 98% и длительным сроком службы не менее 30 лет.

Ниже представлена подробная расшифровка маркировки, особенности конструкции, нормативные технические характеристики и рекомендованная область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки кабеля ВВГ 4х150 расшифровывается в соответствии с требованиями стандартов:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — отсутствие защитного покрова поверх оболочки («голый», без применения брони);
• 4 — четыре токопроводящие жилы;
• 150 — номинальное сечение каждой токопроводящей жилы составляет 150 мм².

Конструкция кабеля

1. Токопроводящие жилы — медные проводники многопроволочной структуры круглой или секторной формы, соответствующие классу 1 или 2 по ГОСТ 22483.
2. Изоляция — слой поливинилхлоридного пластиката с индивидуальной цветовой маркировкой жил для удобства фазировки.
3. Скрутка — изолированные жилы скручены в единый сердечник.
4. Внутренняя оболочка или заполнение — слой из экструдированного полимерного состава или ПВХ пластиката, придающий кабелю правильную округлую форму и заполняющий промежутки между жилами.
5. Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката, обеспечивающий защиту от влаги и механических повреждений оболочки.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в сетях переменного тока напряжением 1 кВ с глухозаземленной или изолированной нейтралью.
• Стационарная прокладка внутри сухих и влажных производственных помещений, на кабельных эстакадах, в коллекторах, технологических туннелях и галереях при отсутствии риска механических повреждений.
• Одиночная прокладка в кабельных сооружениях и производственных зданиях в соответствии с требованиями пожарной безопасности.
• Прокладка на открытом воздухе при обеспечении защиты от прямого солнечного излучения и атмосферных факторов.
