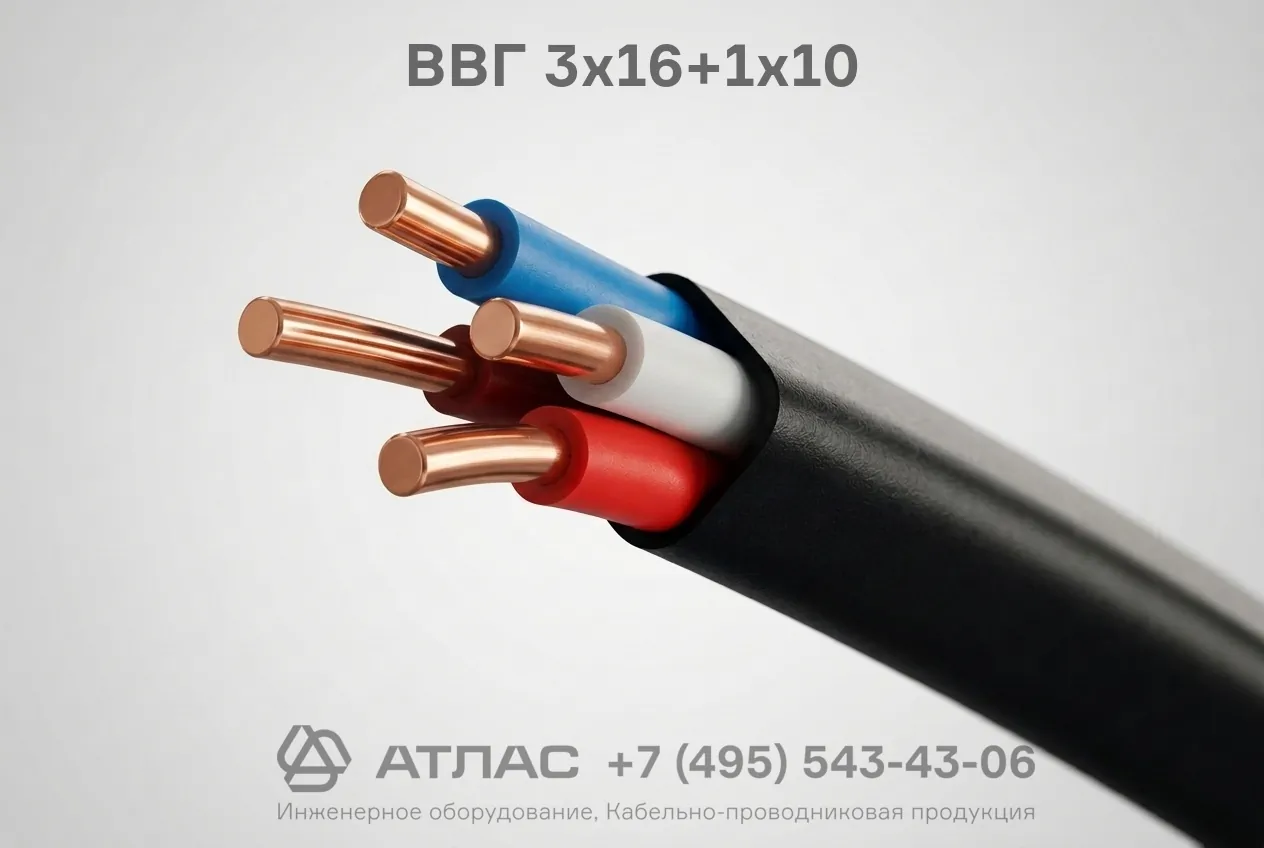

ВВГ 3х16+1х10 кабель силовой медный четырехжильный на напряжение 0,66 кВ в изоляции из ПВХ

Кабель ВВГ 3х16+1х10 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Кабель изготовлен с медными токопроводящими жилами в изоляции и оболочке из поливинилхлоридного пластиката, обладает высокой надежностью, устойчивостью к воздействию влаги и рассчитан на длительную безаварийную эксплуатацию в широком диапазоне температур окружающей среды.

Ниже приведена подробная расшифровка маркировки, особенности конструкции, нормативные технические параметры и типовые сценарии монтажа кабельного изделия.

Подробная расшифровка маркировки

Каждое буквенно-цифровое обозначение в наименовании кабеля определяет его конструктивные параметры и электрические характеристики:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ);
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката (ПВХ);
• Г — отсутствие специального бронированного покрова («голый»), поверх оболочки нет защитных бронелент;
• 3 — три основные фазные токопроводящие жилы;
• х16 — номинальное сечение основных токопроводящих жил составляет 16 мм²;
• +1 — одна дополнительная нулевая или заземляющая жила (PEN / PE / N);
• х10 — номинальное сечение дополнительной жилы составляет 10 мм².

Конструкция кабеля

1. Токопроводящие жилы — медные, круглые, однопроволочные или многопроволочные, соответствующие стандартам ГОСТ 22483.
2. Изоляция — поливинилхлоридный пластикат пониженной горючести при одиночной прокладке с отличительной цветовой маркировкой каждой жилы.
3. Сердечник — скрутка трех основных жил равного сечения и одной нулевой жилы уменьшенного сечения вокруг центрального жгута.
4. Внутренняя экструдированная оболочка или поясная изоляция из ПВХ состава для заполнения промежутков между жилами и придания кабелю круглой формы.
5. Внешняя защитная оболочка — сплошной слой поливинилхлоридного пластиката, устойчивый к внешним климатическим факторам.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических сетях переменного тока на номинальное напряжение 0,66 кВ.
• Монтаж внутри сухих и влажных производственных помещений, промышленных цехов, жилых и общественных зданий.
• Прокладка в кабельных каналах, коробах, на кабельных лотках, эстакадах и технологических галереях при отсутствии механических растягивающих нагрузок.
• Одиночная открытая прокладка по стенам зданий и сооружений в соответствии с требованиями ПУЭ.
