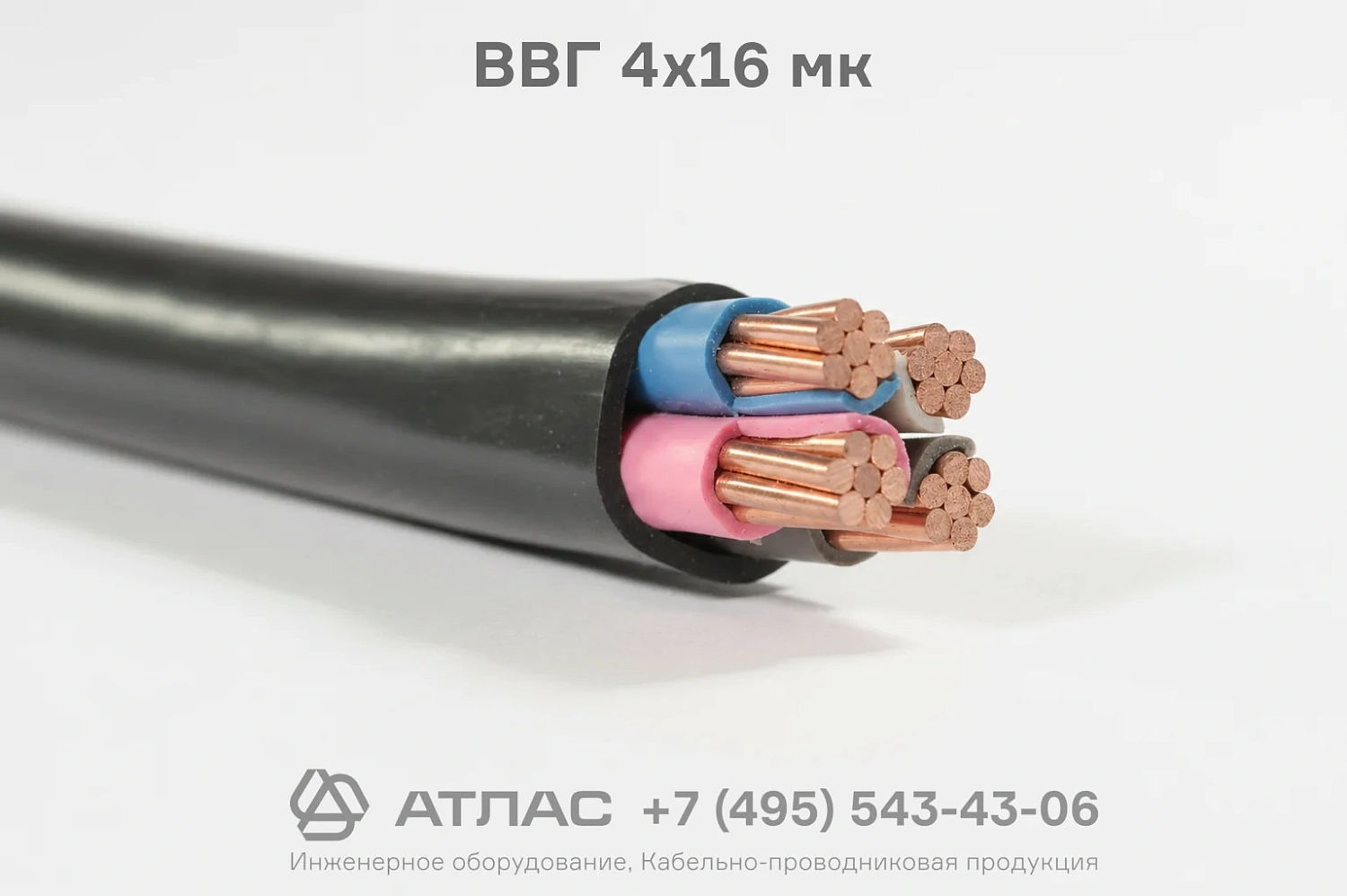

ВВГ 4х16 мк кабель силовой медный четырехжильный 0,66 кВ с поливинилхлоридной изоляцией и оболочкой

Кабель ВВГ 4х16 мк силовой — это надежное кабельное изделие с четырьмя медными токопроводящими жилами, предназначенное для передачи и распределения электроэнергии в стационарных электрических сетях на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Кабель характеризуется стойкостью к воздействию влажности до 98%, широким температурным диапазоном эксплуатации от -50 °С до +50 °С и высокой электрической надежностью за счет качественной поливинилхлоридной изоляции.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, область применения и ключевые технические параметры изделия.

Подробная расшифровка маркировки

Обозначение марки ВВГ 4х16 мк расшифровывается в соответствии с требованиями стандартов:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — отсутствие специального защитного покрова (кабель небронированный, «голый»);
• 4 — количество внутренних токопроводящих жил;
• 16 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (мм²);
• м — многопроволочное исполнение токопроводящих жил;
• к — круглая геометрическая форма жил.

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой формы, соответствующие 2 классу гибкости по ГОСТ 22483.
2. Изоляция — индивидуальная изоляция каждой жилы из поливинилхлоридного пластиката с отличительной цветовой расцветкой.
3. Скрутка — изолированные жилы скручены в единый сердечник правильной геометрической формы.
4. Внутреннее заполнение — слой из поливинилхлоридного пластиката для заполнения межжильного пространства и герметизации.
5. Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката, обеспечивающий защиту внутренних элементов от внешних воздействий и влаги.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в стационарных силовых и осветительных сетях.
• Одиночная прокладка в кабельных сооружениях, производственных помещениях, технологических эстакадах и коллекторах.
• Монтаж в сухих и влажных помещениях промышленного и хозяйственного назначения.
• Применение на открытом воздухе при условии исключения прямого солнечного излучения и механических повреждений.
• Электромонтажные работы на трассах без ограничения разности уровней, включая вертикальные участки.
