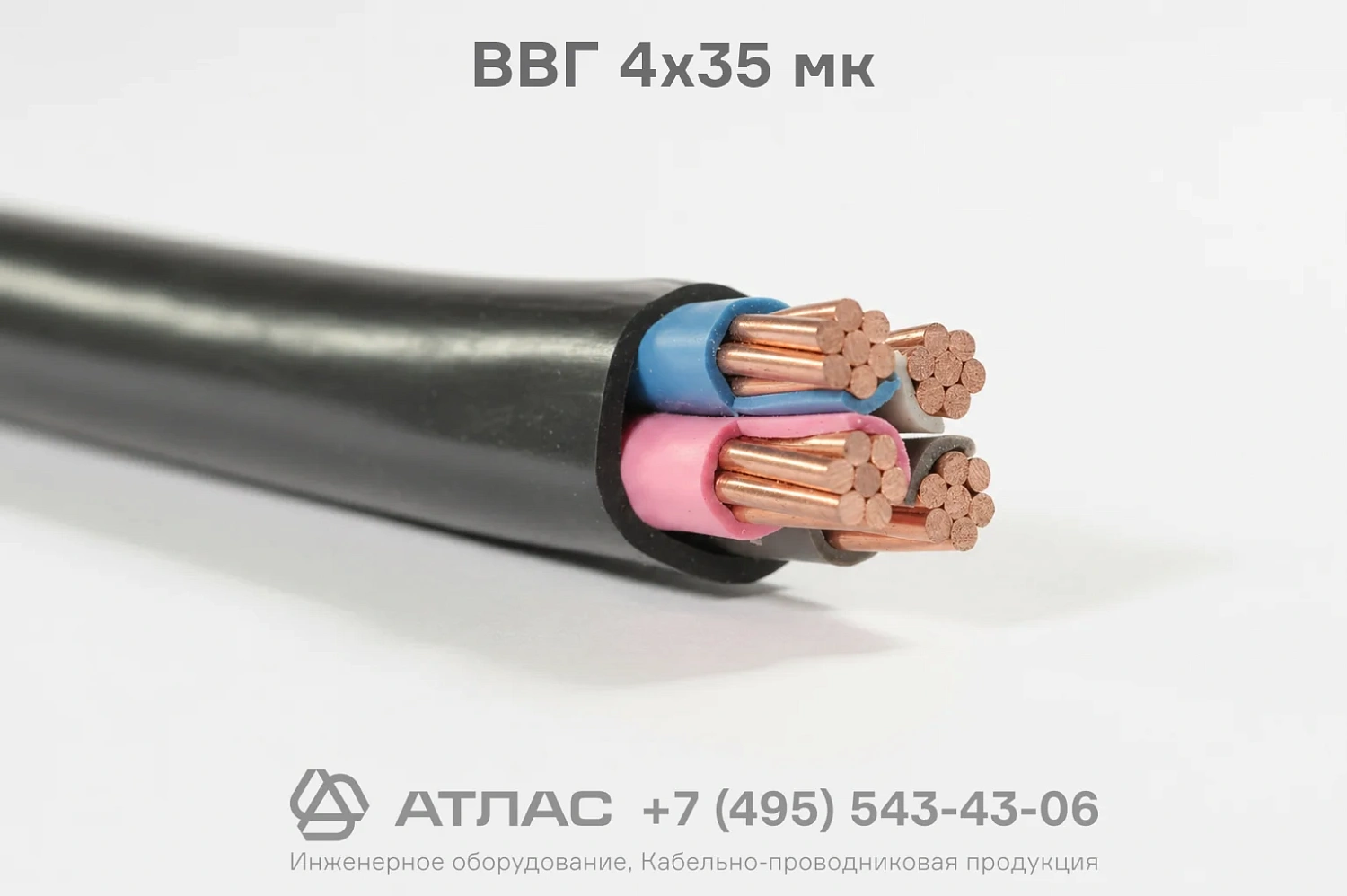

ВВГ 4х35 мк кабель силовой четырехжильный медный для стационарной прокладки на номинальное напряжение 0,66 кВ

Кабель ВВГ 4х35 мк силовой предназначен для распределения и стабильной передачи электрической энергии в стационарных установках. Проводник оснащен четырьмя медными многопроволочными жилами сечением 35 мм², надежной изоляцией и внешней защитной оболочкой из поливинилхлоридного пластиката. Кабель отличается стойкостью к влажной среде, сохраняет эксплуатационную надежность в широком температурном диапазоне и рассчитан на длительный срок безаварийной службы в промышленных и гражданских электросетях.

Ниже представлена подробная техническая расшифровка маркировки, конструктивные элементы, нормативные параметры и рекомендованные области прокладки кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГ 4х35 мк содержит следующие технические сведения:

• В — изоляция проводников изготовлена из поливинилхлоридного пластиката (ПВХ).
• В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката (ПВХ).
• Г — «голый», отсутствие наружного защитного бронированного покрова поверх оболочки.
• 4 — четыре токопроводящие жилы в конструкции.
• 35 — номинальное поперечное сечение каждой жилы составляет 35 мм².
• м — многопроволочное исполнение токопроводящей жилы.
• к — круглая геометрическая форма сечения токопроводящей жилы.

Конструкция кабеля

1. Токопроводящие жилы — медные круглые многопроволочные жилы сечением 35 мм², соответствующие 2 классу гибкости по ГОСТ 22483-2012.
2. Изоляция — слой ПВХ пластиката с индивидуальной цветовой кодировкой каждой жилы для удобства монтажа.
3. Скрутка — изолированные жилы скручены в сердечник вокруг центрального корделя или без него.
4. Внутреннее заполнение — полимерная лента или слой невулканизированной резиновой смеси, заполняющий промежутки между жилами для придания круглой формы.
5. Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката, предохраняющий внутренние элементы от внешних воздействий и механических повреждений.

Основные технические характеристики

Область применения

• Одиночная прокладка в кабельных эстакадах, производственных зданиях, распределительных устройствах и технологических каналах.
• Монтаж в сухих и влажных производственных помещениях, электрощитовых и технических блоках.
• Организация распределительных силовых линий стационарного типа на номинальное напряжение 0,66 кВ.
• Прокладка на вертикальных, горизонтальных и наклонных кабельных трассах без ограничения разности уровней.
• Монтаж на открытом воздухе при обеспечении защиты от прямого солнечного ультрафиолетового излучения (в трубах, коробах, металлорукавах).
