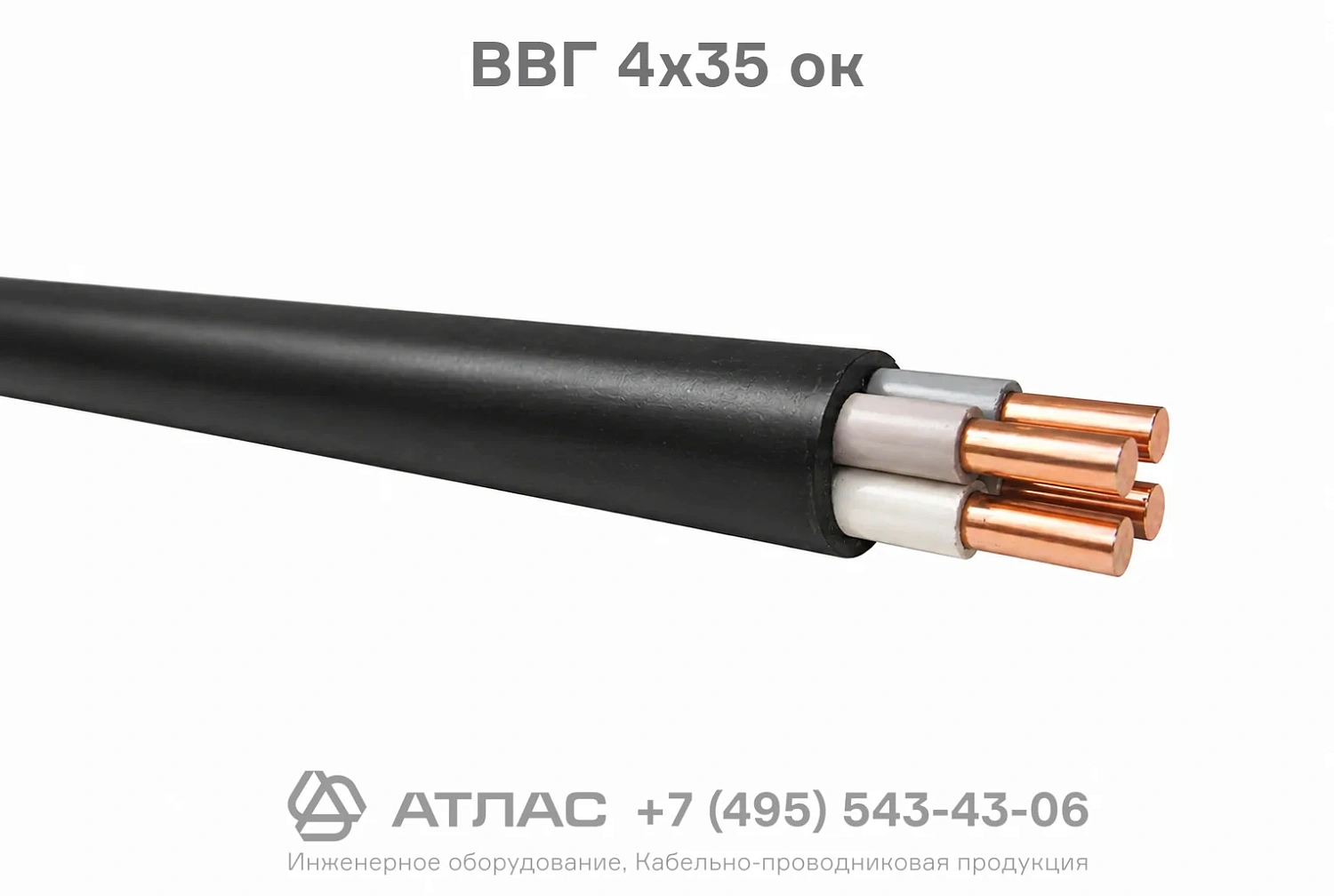

ВВГ 4х35 ок 0,66 кВ четырехжильный медный с изоляцией и оболочкой из ПВХ, кабель силовой

Кабель ВВГ 4х35 ок силовой — это четырехжильный силовой кабель с медными токопроводящими жилами, предназначенный для передачи и распределения электрической энергии в стационарных установках. Изделие характеризуется высокой надежностью изоляционных материалов из поливинилхлорида, устойчивостью к воздействию факторов внешней среды и длительным сроком безаварийной службы в сетях переменного тока.

Ниже приведена расшифровка маркировки, конструкция и параметры кабельного изделия.

Подробная расшифровка маркировки

Буквенно-цифровое обозначение кабеля содержит исчерпывающие данные о примененных материалах, строении жил и типоразмере:

• В — изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ), обладающего высокими диэлектрическими свойствами;
• В — внешняя защитная оболочка изготовлена из поливинилхлоридного пластиката (ПВХ);
• Г — «голый», указывает на отсутствие защитных бронированных покровов поверх оболочки;
• 4 — четыре токопроводящие медные жилы;
• 35 — номинальное сечение каждой токопроводящей жилы составляет 35 мм²;
• ок — однопроволочная круглая форма исполнения токопроводящей жилы (1 класс гибкости).

Конструкция кабеля

1. Токопроводящие жилы — четыре медные монолитные жилы круглого сечения 35 мм².
2. Изоляция жил — сплошной слой поливинилхлоридного пластиката с индивидуальной цветовой расцветкой.
3. Скрутка и заполнение — изолированные жилы скручены в сердечник с заполнением промежутков между ними.
4. Наружная оболочка — сплошной защитный слой из ПВХ пластиката, предохраняющий кабель от механических повреждений и влаги.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц.
• Прокладка в кабельных сооружениях, лотках, коробах, каналах, туннелях и производственных помещениях при отсутствии риска механических повреждений.
• Одиночная прокладка в кабельных трассах открытого и закрытого типа в соответствии с нормами ПУЭ.
