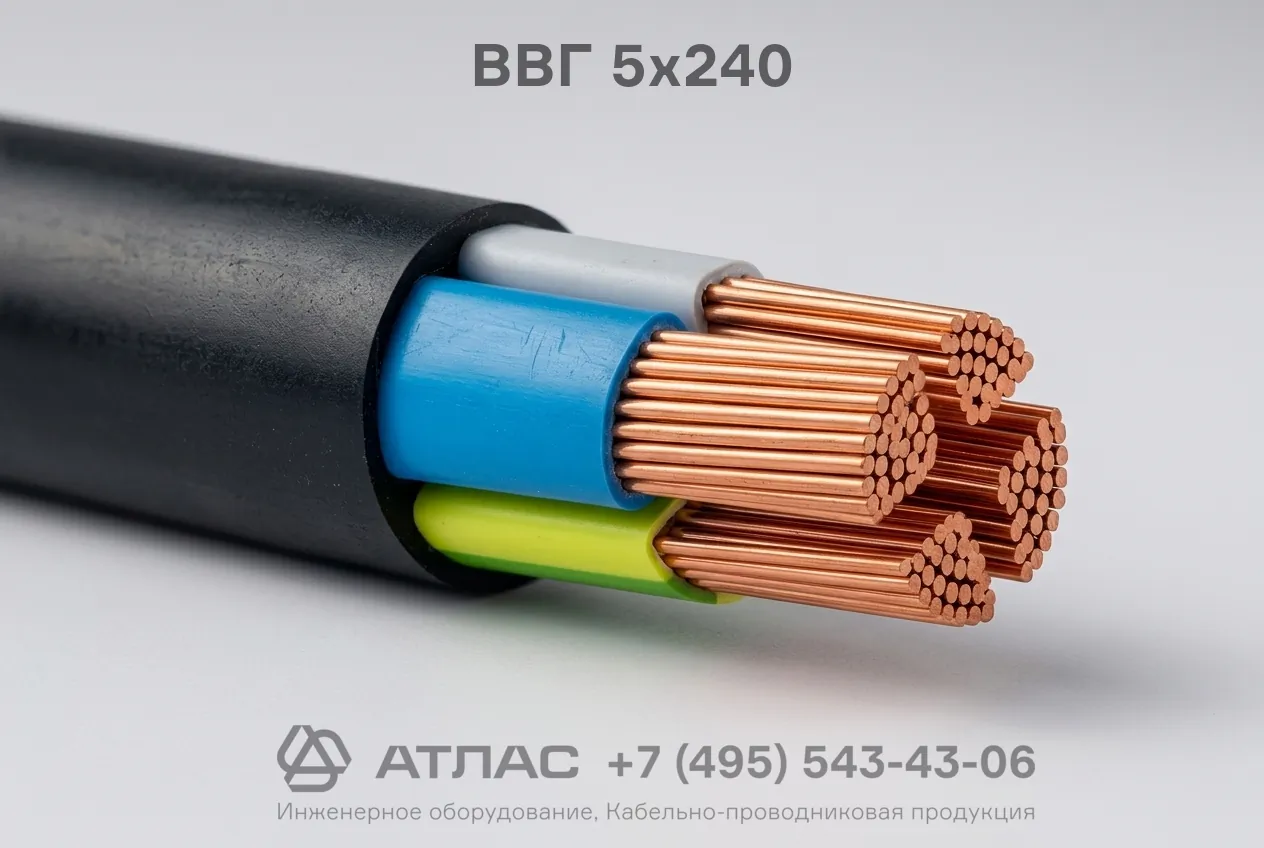

ВВГ 5х240 кабель силовой с 5 медными жилами сечением 240 мм2, с ПВХ изоляцией на номинальное напряжение 1 кВ

Кабель ВВГ 5х240 силовой предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие оснащено пятью медными токопроводящими жилами крупного сечения с индивидуальной изоляцией и внешней защитной оболочкой из поливинилхлоридного пластиката. Кабель отличается высокой электрической проводимостью, надёжностью при длительной эксплуатации, стойкостью к влажной среде и широким температурным диапазоном.

Ниже приведена подробная расшифровка маркировки, конструкция и основные технические параметры кабеля.

Подробная расшифровка маркировки

Буквенно-цифровое обозначение ВВГ 5х240 указывает на конструктивные особенности и параметры изделия:

• В — изоляция проводников выполнена из поливинилхлоридного пластиката (ПВХ).
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного пластиката (ПВХ).
• Г — отсутствие защитного покрова поверх оболочки (кабель «голый», без брони).
• 5 — количество токопроводящих жил.
• 240 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы (класс 2 по ГОСТ 22483).
2. Изоляция — из поливинилхлоридного пластиката с индивидуальной цветовой маркировкой каждой жилы.
3. Внутреннее заполнение — скрутка изолированных жил в сердечник с заполнением промежутков.
4. Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката.

Основные технические характеристики

Область применения

• Прокладка в кабельных сооружениях, коллекторах, производственных туннелях и каналах при отсутствии риска механических повреждений.
• Электроснабжение промышленных предприятий, распределительных подстанций и вводно-распределительных устройств.
• Стационарный монтаж в сухих и сырых производственных помещениях, а также на специальных кабельных эстакадах.
• Одиночная прокладка в кабельных трассах согласно действующим нормам пожарной безопасности.
