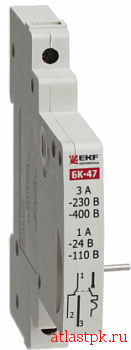

В данной статье приведем краткую характеристику блок контактов для автоматических выключателей модульного типа.
Блок контакты для автоматических выключателей применяются в цепях вторичной коммутации: цепях автоматических устройств, сигнализации, управления, индикации и т.д.
Блок контакт монтируется на DIN-рейке рядом возле автоматического выключателя (справа или слева, в зависимости от типа автоматического выключателя и блок контакта).
Каким образом автоматический выключатель воздействует на блок контакт? С боковой части блок контакта расположены рычажки, воздействием на которых обеспечивается замыкания (размыкание) одной из пар контактов блок контакта. На боковой части автоматического выключателя на этом же уровне расположены заглушки, которые закрывают отверстия, в которые вставляются рычажки блок контактов. То есть блок контакт устанавливается в непосредственной близости с автоматическим выключателем таким образом, чтобы рычажки блок контактов полностью входили в отверстия автоматического выключателя, с которых предварительно сняты заглушки.

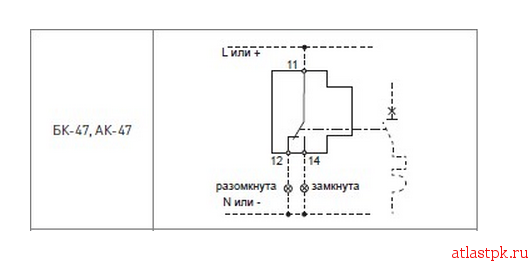

Типовая схема подключения блок-контакта

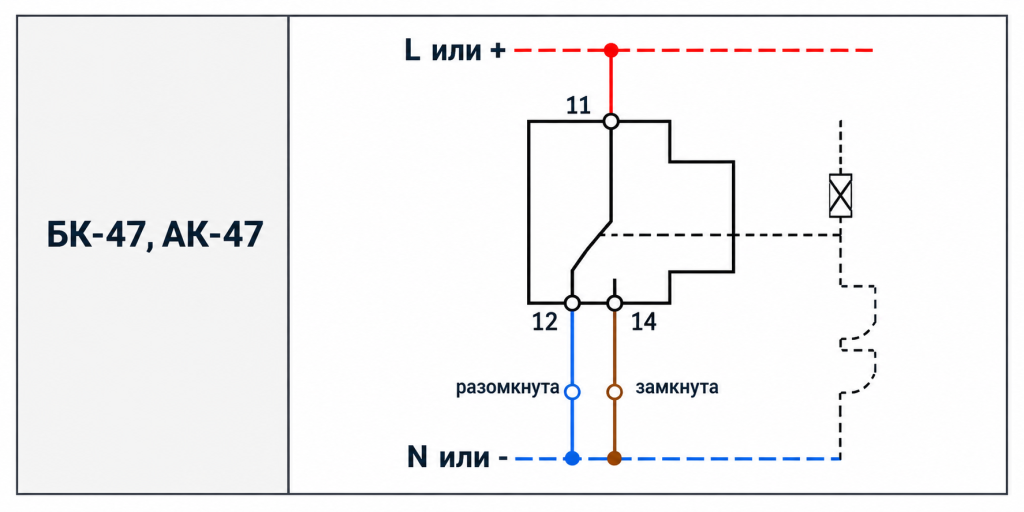

Типовая схема подключения блок-контакта

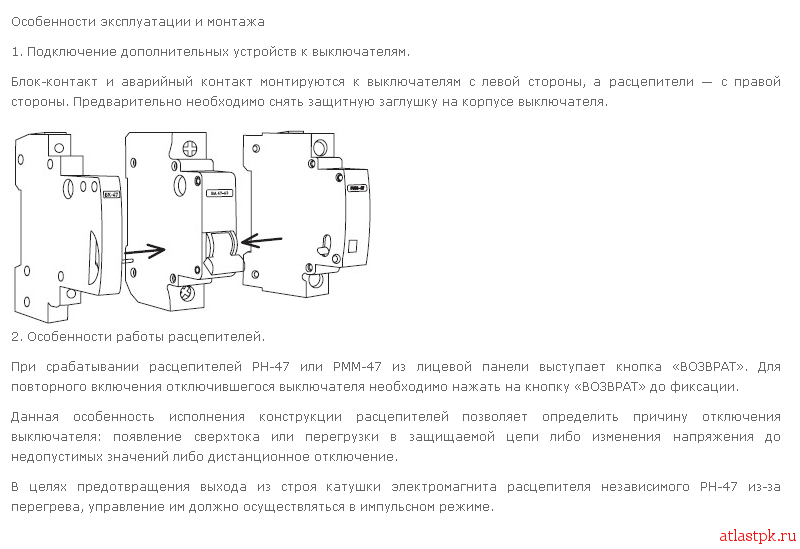

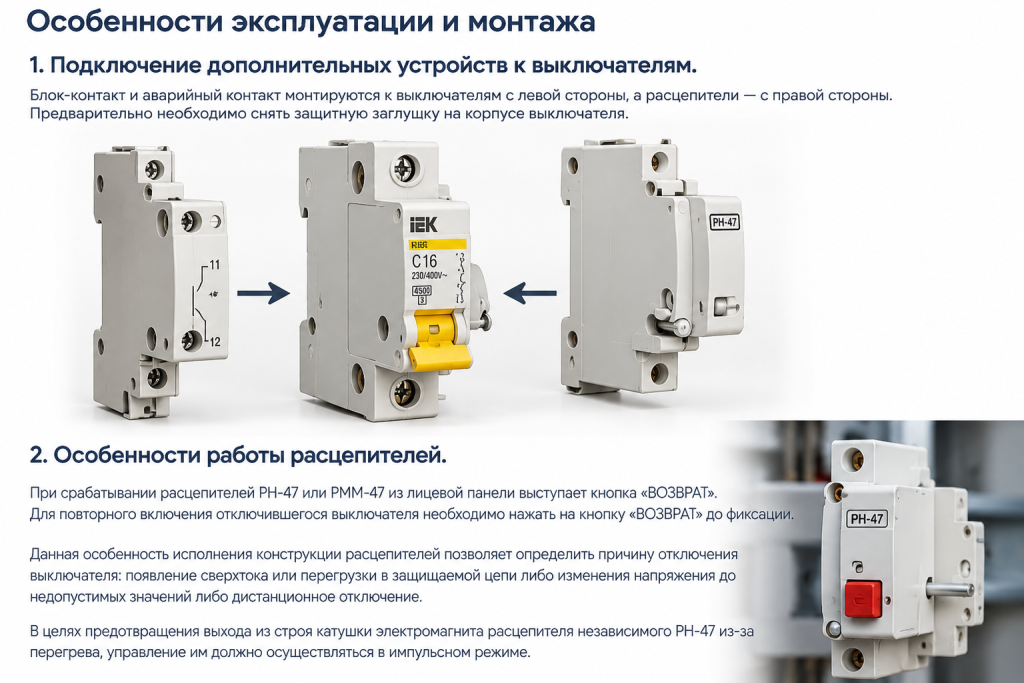

Для того чтобы блок контакт не отошел в сторону от автоматического выключателя с обеих сторон монтированных аппаратов устанавливаются специальные фиксаторы, которые предотвращают перемещение автоматического выключателя и блок контакта по DIN-рейке.
Блок контакт фиксирует текущее положение коммутационного аппарата, в данном случае автоматического выключателя. То есть если автоматический включатель включен – замкнута одна пара контактов блок контакта, в случае отключения автоматического выключателя вручную или автоматически замыкается другая пара контактов, а первая размыкается. В зависимости от типа блок контакта возможно наличие в нем нескольких, как нормально замкнутых, так и нормально разомкнутых пар контактов.
Применение блок контактов для автоматических выключателей
Рассмотрим несколько примеров применения блок контактов для модульных автоматических выключателей.
В электрических распределительных щитах 220/380 В блок контакты используются для осуществления индикации положения автоматический выключателей. На лицевой панели распределительных шкафов устанавливают светодиодные лампы, которые показывают фактическое состояние автоматических выключателей.
В паре с каждым автоматическим выключателем модульного типа устанавливается блок контакт. К выводам блок контакта подключаются цепи индикации. Таким образом, при включенном положении автоматического выключателя блок контакт подает напряжение на красную лампу, в случае отключения коммутационного аппарата, блок контакт размыкает первую пару контактов и красная лампа гаснет, при этом замыкается другая контактная пара, которая подает напряжение на зеленую лампу. В данном случае очень удобно фиксировать текущее состояние коммутационных аппаратов, так как для этого нет необходимости открывать дверцу распределительного щитка.
Особенности эксплуатации и монтажа блок-контакта
Как и упоминалось выше, блок контакты для автоматических выключателей используются и в цепях сигнализации и автоматических устройств. Световая индикация не позволяет своевременно обнаружить отключенный автоматический выключатель, поэтому в низковольтных электрических щитках, реализуется звуковая сигнализация, которая информирует обслуживающий персонал о том или ином происшествии, в данном случае об отключении одного из автоматических выключателей.
В данном случае пара контактов от каждого из блок контактов, которая замыкается в случае отключения автоматического выключателя, подключается к цепи сигнализации. Таким образом, в случае отключения одного из автоматических выключателей работает звуковая сигнализация, которая позволяет своевременно среагировать обслуживающему персоналу. В данном случае для обнаружения отключенного автоматического выключателя достаточно осмотреть сигнальные лампы на лицевой панели распределительного щитка.
Для обеспечения бесперебойного питания ответственных потребителей в распределительных щитках может быть реализовано автоматическое включение резервного питания. В данном случае блок контакт автоматического выключателя сигнализирует о текущем положении автоматического выключателя. Например, питание потребителя осуществляется от одного распределительного щитка (секции), в случае отключения данного автоматического выключателя, например, по причине повреждения кабеля, блок контакт подает сигнал автоматическому устройству, которое включает питание потребителя от другого независимого источника (секции).
