Воздушные линии(ВЛ) электропередач относительно удобны для возведения, но требуют большого количества опор. К тому же для ВЛ в общем характерны такие проблемы:
1. возможен перехлест и повреждения, вызванные воздействием обледенения и ветровых нагрузок;
2. воздушные линии не всегда вписываются в окружающий ландшафт и вносят ограничения по строительству в дальнейшем;
3. воздушные линии, даже будучи выполненными современным проводом СИП, остаются объектом повышенной опасности.

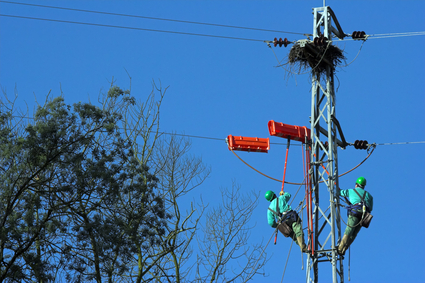

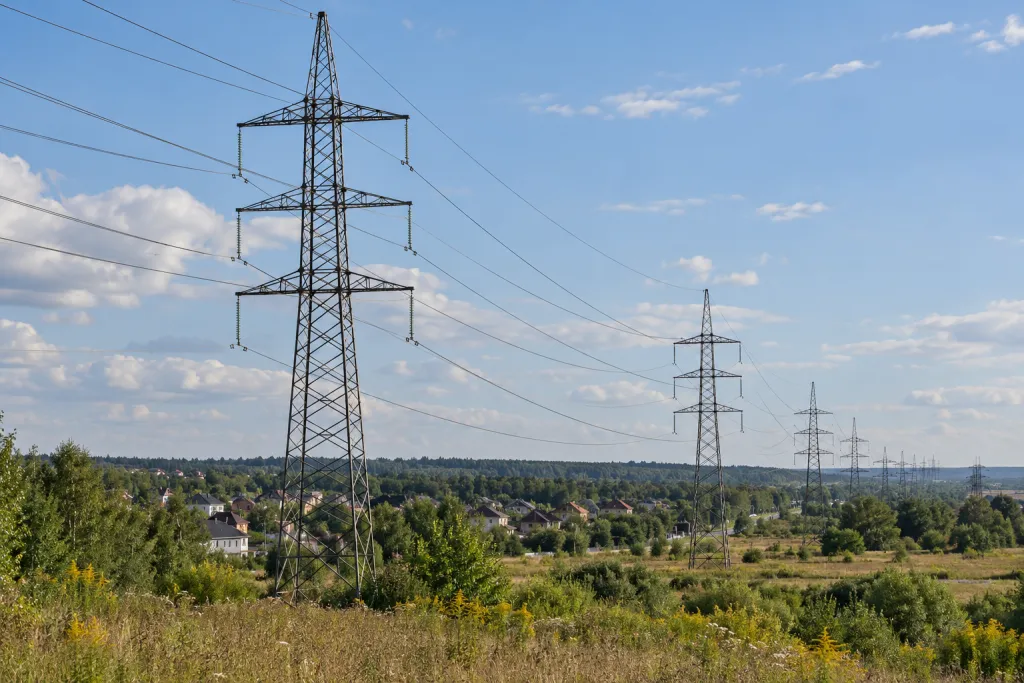

Воздушные линии электропередач
Воздушные линии электропередач
По этим, а также по некоторым другим причинам в качестве альтернативы воздушным линиям часто рассматриваются
подземные кабельные линии.
С подземными кабельными линями тоже, разумеется, не все просто: кабель,
проложенный в земле, не видим, но, тем не менее, по-прежнему опасен. Однако подземная кабельная линия часто бывает предпочтительнее, прежде всего, из-за своей компактности. Именно поэтому большинство городских трансформаторных подстанций подключаются подземными кабельными линиями как по высокой, так и по низкой стороне.
Однако траншейная подземная прокладка обычного кабеля, например,
ВВГ, недопустима: повышенная влажность, сезонные перепады температур, подвижность грунтов, подземные и талые воды, блуждающие токи – все это способно привести к быстрому старению изоляции и, разумеется, к ее повреждению. В зависимости от условий, изоляция может прийти в полную негодность уже буквально через месяц. Вдобавок не будем забывать, что всегда имеется вероятность случайного повреждения кабельной линии, проложенной в траншее, при проведении каких-либо земляных работ.
Чтобы избежать подобных проявлений, для траншейной прокладки кабеля разработаны специальные технологии: регламентируется глубина траншеи, предписывается песчаная подушка и засыпка песком, а также защитная кирпичная кладка и сигнальная лента над этой кладкой.

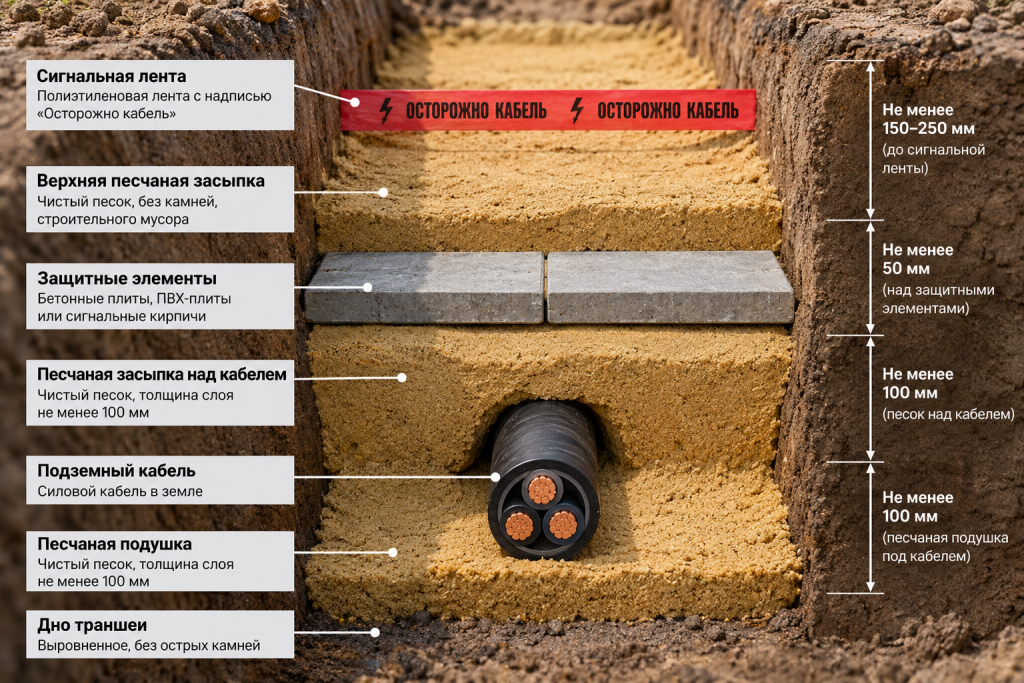

Защита кабеля проложенного в земле
Защита кабеля проложенного в земле сигнальной лентой
В последнее время в качестве защиты при укладке кабеля в землю используют также и специальную полимерную плитку. Она укладывается поверх кабеля и засыпается землей.

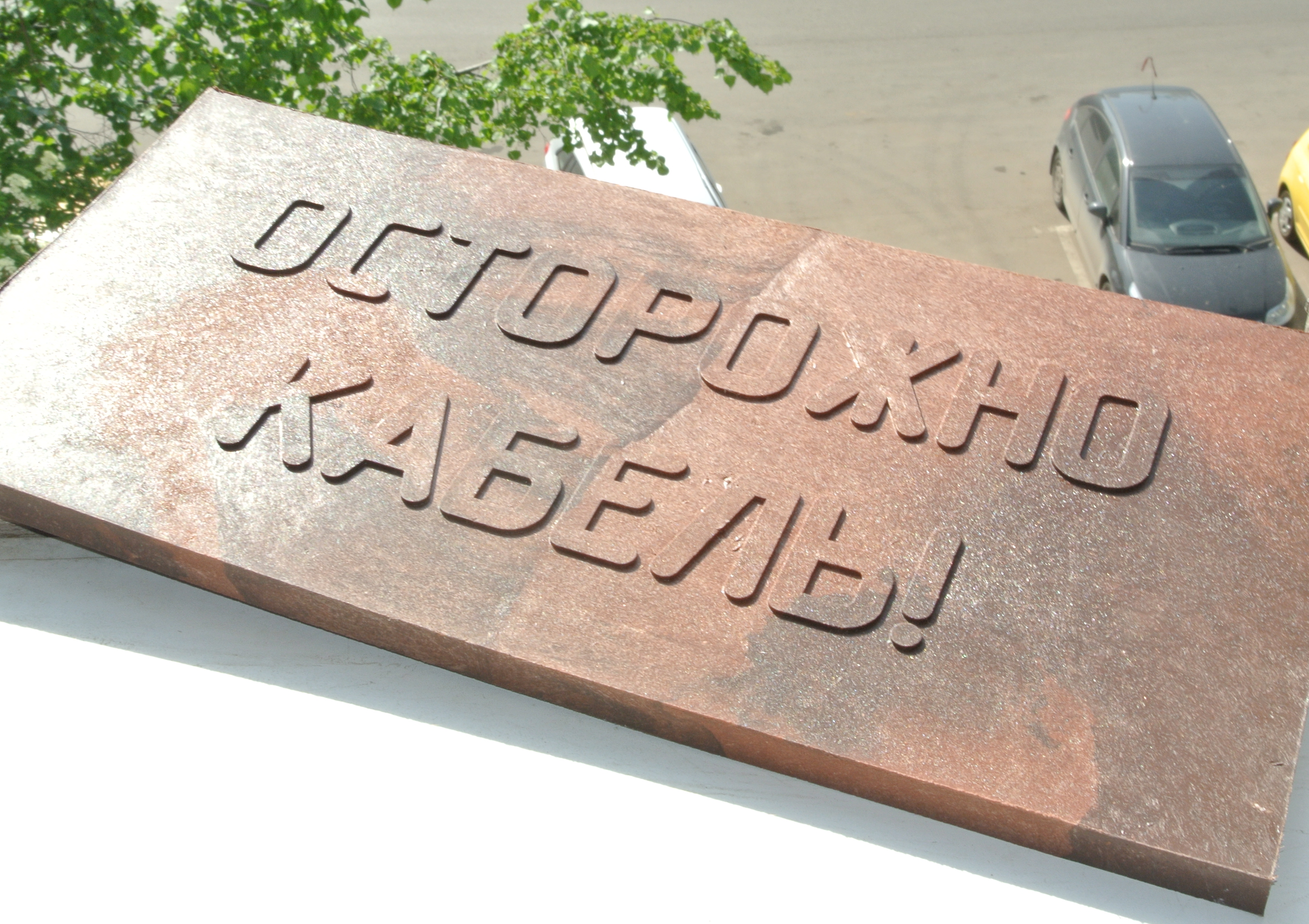

Полимерная плитка для защиты кабеля в земле
Но самое главное – это применение
бронированного кабеля, способного выдержать не только воздействие агрессивной среды, но и различных механических нагрузок.
Промышленностью выпускаются бронированные кабели самого разного назначения: для телефонной связи (например, ТПпПБбШп), оптоволоконные (СЛ-ОКМБ), контрольные (КВБВ) и, конечно, силовые, рассчитанные на различное напряжение.
Отличительной чертой этих кабелей является наличие одного или двух слоев ленточной или проволочной стальной спиральной брони. Броня усложняет разделку концов кабеля, но обеспечивает ему необходимую защиту.
Силовые бронированные кабели
Наиболее популярными среди силовых бронированных кабелей
являются кабели ВБбШв и
АВБбШв. Это кабели с жилами сечением от 1,5 до 240 кв. мм. В некоторых случаях сечение одножильных бронированных кабелей может достигать 625 кв. мм. При сечении 25 кв. мм. и более жилы этих кабелей являются как правило многопроволочными и имеют круглую или секторную форму. Число жил кабелей
ВБбШв и
АВБбШв варьируется от одной до пяти, причем в составе четырехжильных кабелей одна из жил может быть нулевой и иметь меньшее сечение.
В общем, буквенные аббревиатуры в маркировке этих кабелей имеют следующую расшифровку:
В – изоляция жил из поливинилхлорида;
Б – наличие листовой брони из двух спиралей оцинкованной или черной стали, причем внешняя спираль закрывает зазоры внутренней;
б – наличие битумной прослойки, которая есть лишь в кабелях, суммарное сечение жил которых составляет 6 кв. мм. и более;
Шв –внешний шланг из поливинилхлорида.

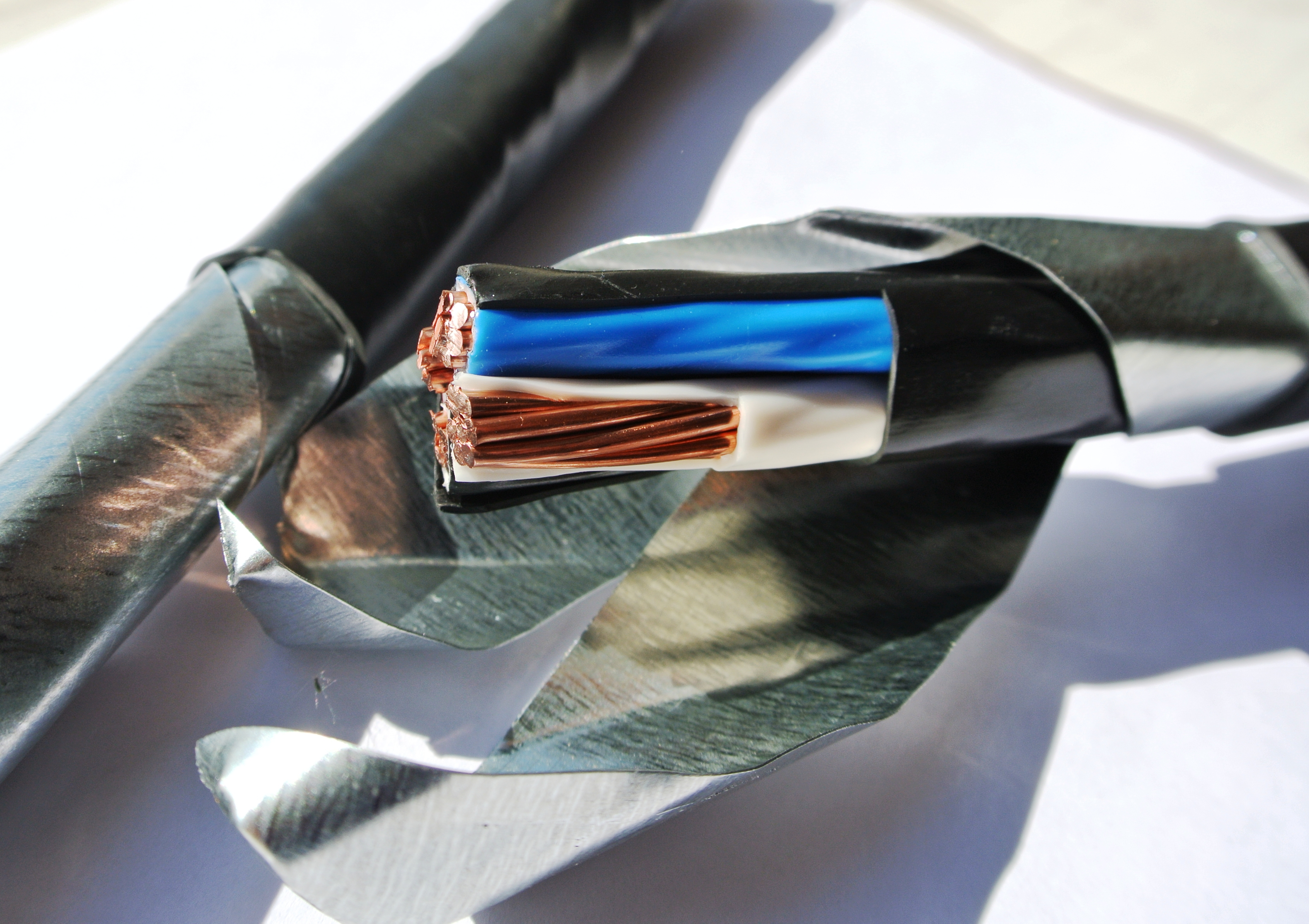

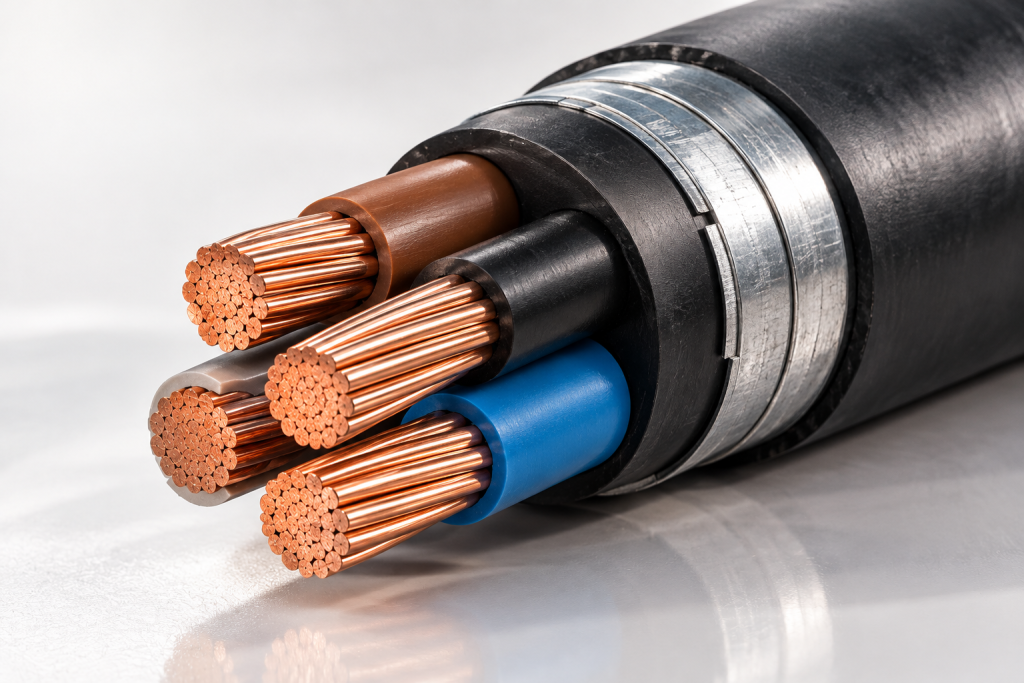

Бронированный медный кабель ВБбШв для прокладки в земле
Бронированный медный кабель ВБбШв для укладки в земле
Кроме этого, между изоляцией жил и стальной броней в составе
кабелей ВБбШв и
АВБбШв предусматривается поясная изоляция из виниловых лент, а битумная прослойка кабелей большого сечения заключается в полиэтилентерефталатную пленку.
Бронированные силовые кабели ВБбШв и АВБбШв имеют модификации, рассчитанные на напряжение от 0,66 до 35 кВ. Изоляция жил этих кабелей имеет стандартную цветовую маркировку, обозначающую фазные и нулевые проводники. Высоковольтные бронированные кабели бывают только трехжильными с наличием в структуре токопроводящего экрана.

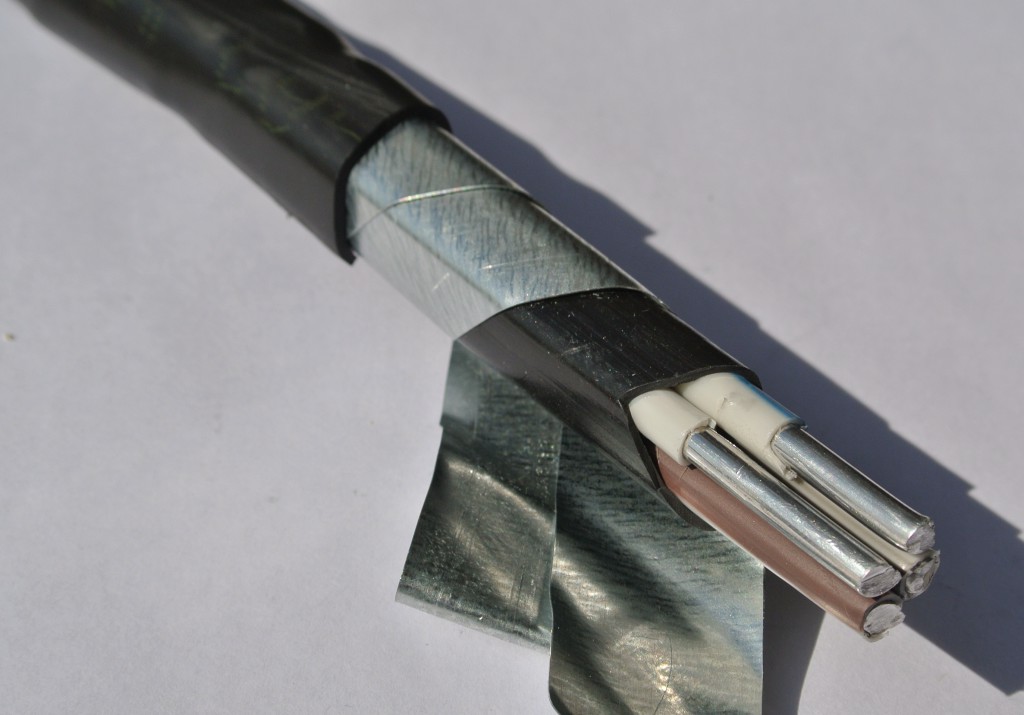

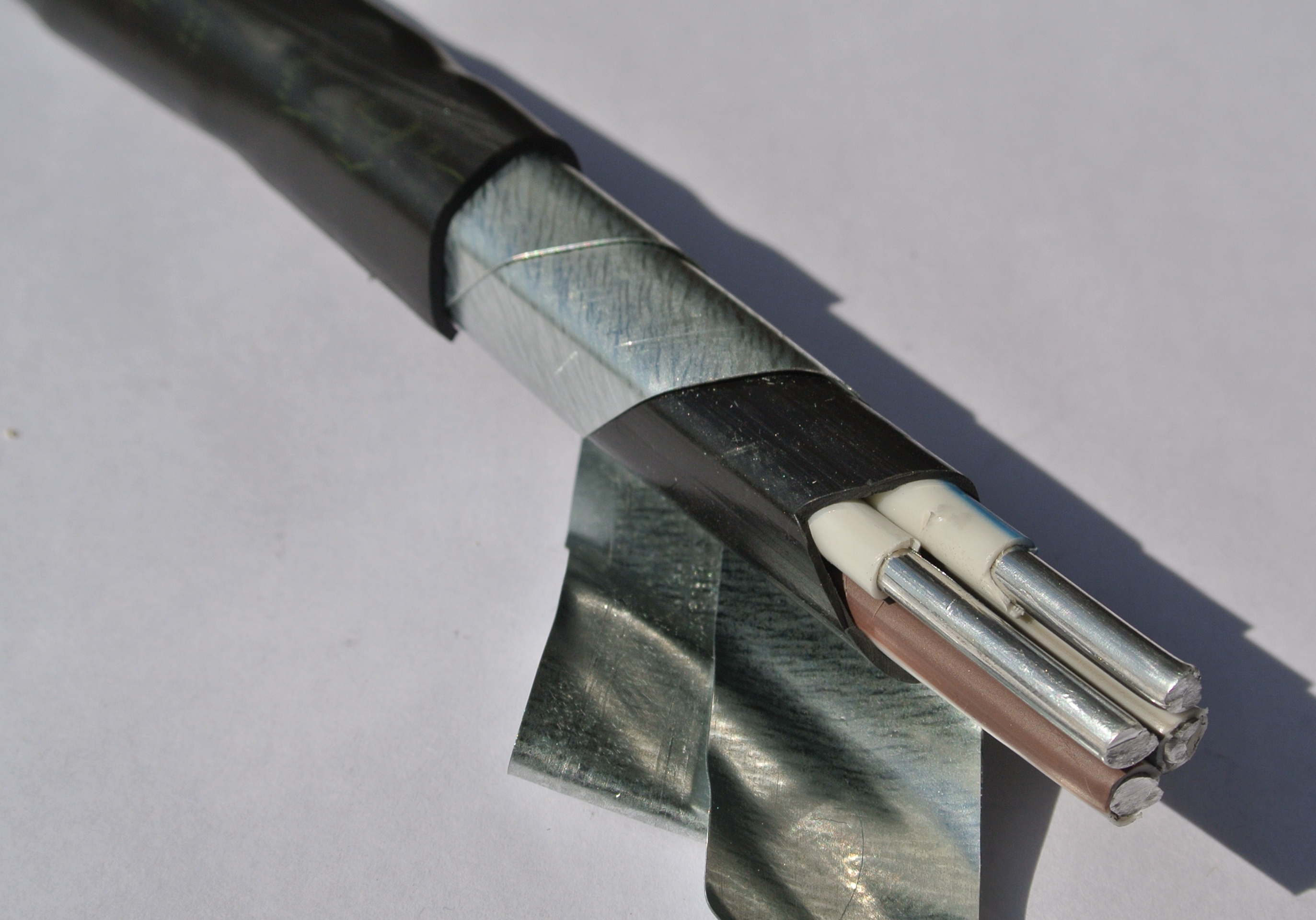

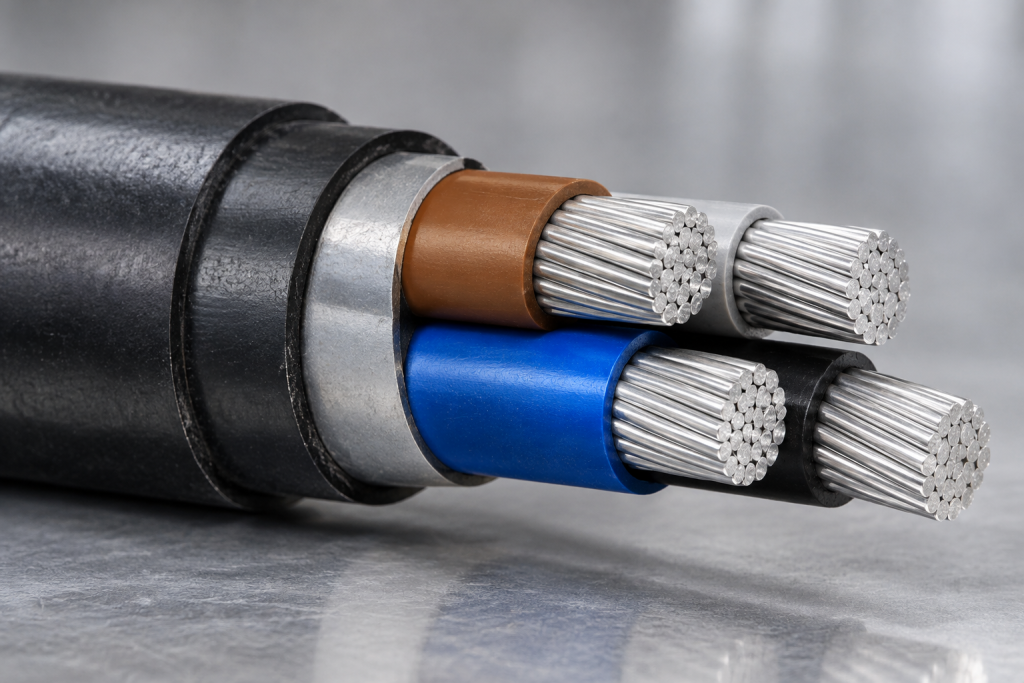

Бронированный алюминиевый кабель АВБбШв для укладки в земле
Бронированный алюминиевый кабель АВБбШв для укладки в земле
Различие между ВБбШв и АВБбШв обусловлено только материалом жил. А – это электротехнический алюминий, а отсутствие этой буквы подразумевает жилы из меди. Медные бронированные кабели при равном сечении обеспечивают гораздо более высокие эксплуатационные характеристики, но крайне невыгодно отличаются более высокой ценой и массой на единицу проводимости. Именно по этим причинам до сих пор имеют широкое распространение
алюминиевые силовые бронированные кабели.
Бронированный кабель для прокладки в земле на даче или в частном доме
Прокладка кабельных линий в траншее часто используется при выполнении ввода в дом как альтернатива воздушному ответвлению.

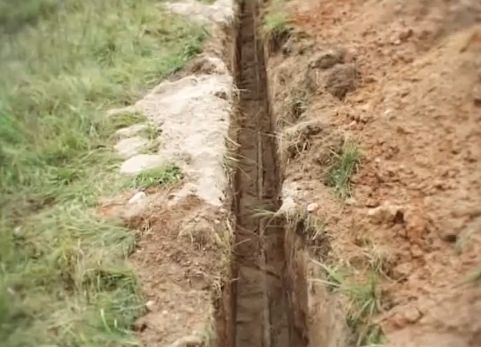

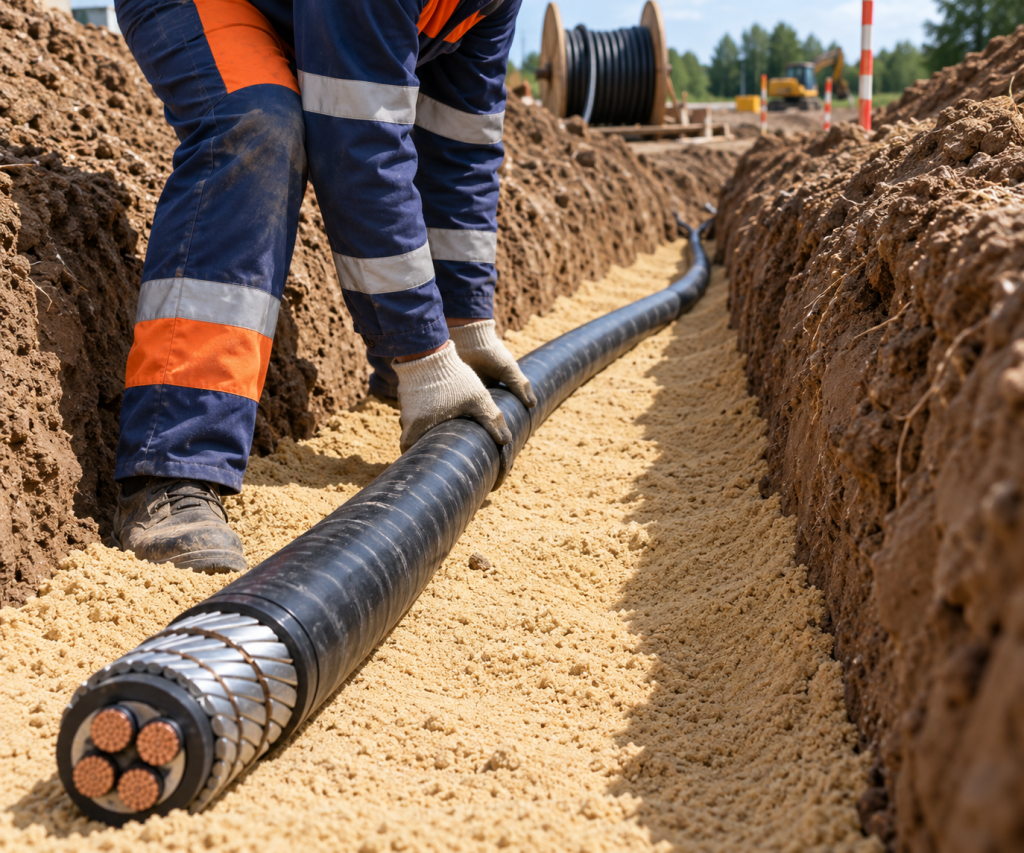

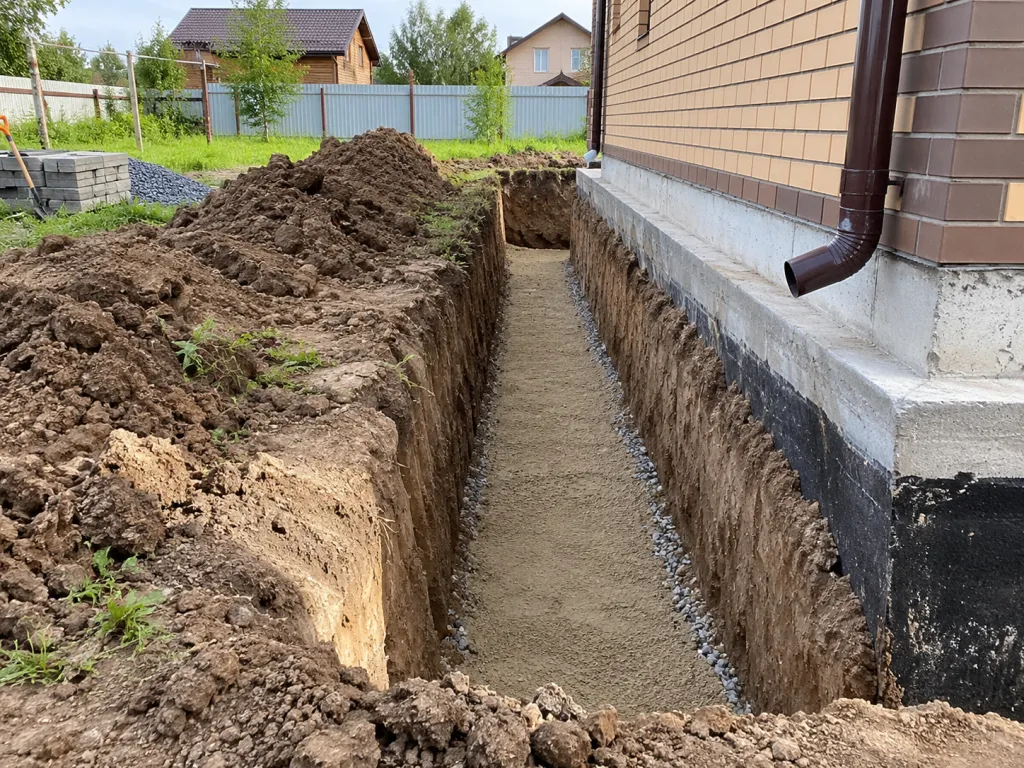

Траншея для укладки бронированного кабеля
Технология такой прокладки относительно несложная, но трудоемкая. В состав подготовительных работ по прокладке кабеля в траншее будет входить выкапывание самой траншеи глубиной не менее 700 мм и шириной, достаточной для свободной укладки кабеля. Перед раскопкой траншеи настоятельно рекомендуется ознакомиться с генпланом участка и убедиться, что в выбранном месте под землей не проложены никакие инженерные коммуникации.
В местах проходок под проезжими дорогами в траншее следует установить стальные или асбестоцементные трубы диаметром не менее 100 мм. На дне траншеи следует устроить подушку из песка или другого дренажного строительного материала, после чего можно приступать к укладке кабеля.

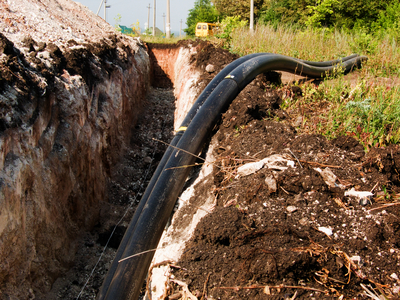

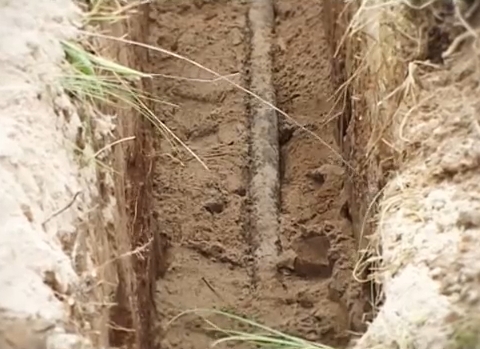

Бронированный кабель в траншее ( в земле)
Поскольку бронированный кабель отличается повышенной жесткостью, то во избежание его повреждений раскладывать его следует раскаткой, надежно зафиксировав барабан на козлах.

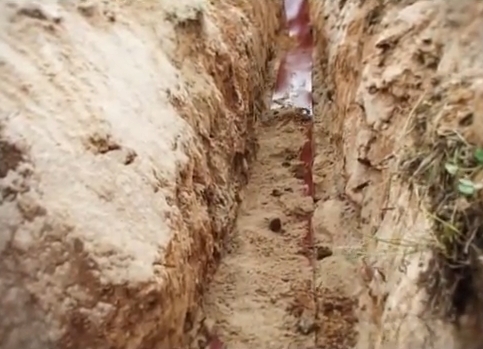

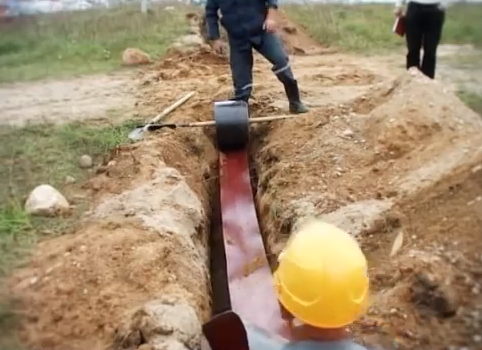

Укладка сигнальной ленты для поверх бронированного кабеля
Уложенный в траншею кабель вновь присыпается слоем песка, закрывается одним слоем красного кирпича, по верхней стороне которого раскатывается сигнальная лента. Кирпич и лента обеспечивают защиту от случайного повреждения при проведении каких-либо земляных работ. После их закладки траншея присыпается грунтом.

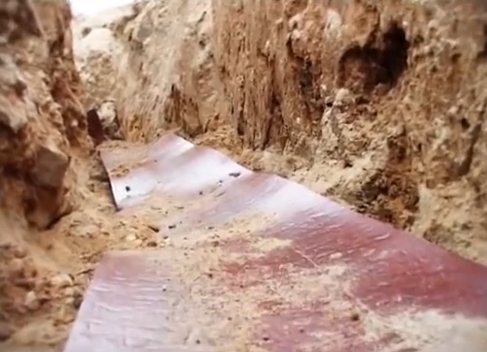

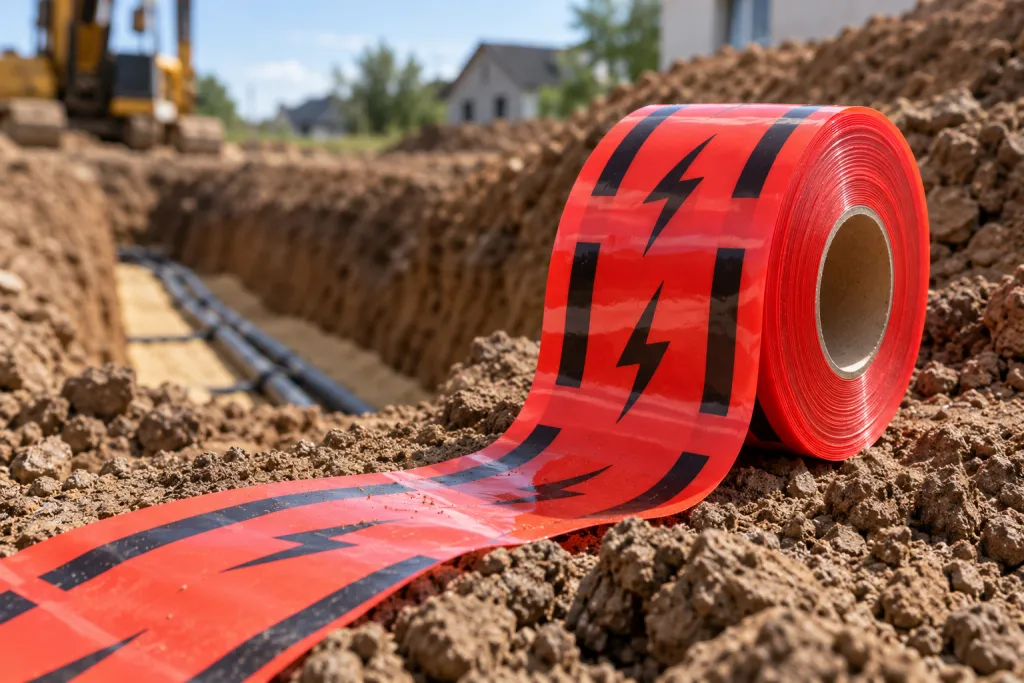

Сигнальная лента для прокладки кабеля в земле
Спуск с опоры ЛЭП в траншею можно выполнить открыто, за исключением того, что кабель потребует защиты на высоте 2,5 метра от поверхности земли. В качестве такой защиты обыкновенно выступает труба ВГП с условным диаметром, подобранным по внешнему диаметру кабеля. Та же труба используется и для защиты кабеля при монтаже по стене дома и/или в месте стеновых проходок и проходок в перекрытиях.
Для подключения бронированного кабеля со стороны ЛЭП и потребителя обязательно следует использовать специальные концевые муфты, исключающие попадание внутрь влаги и последующее разрушение изоляции и оболочек.
Стоит заметить, что траншейная прокладка бронированных кабелей применяется не только для домового электрического ввода. В связи с тем, что все большую популярность приобретает ландшафтный дизайн, садовые светильники на личных участках все чаще подключаются кабельными линиями, прокладываемыми в земле. То же самое зачастую касается поливочных и прочих насосов, различных выносных стационарных электроустановок.
Нередко подземные кабельные линии питают какие-либо дворовые постройки или даже просто защищенные штепсельные розетки, расположенные на участке.
Во всех подобных случаях возможно пользоваться той же технологией траншейной прокладки кабеля, что и для ввода в дом. Единственное, чем можно пренебречь – это защитный слой кирпича. Но сигнальная лента остается обязательной.
