Ключевые конструктивные изменения после внесения изменения №1 в ГОСТ 31996-2012
С 1 января 2021 г. должны были вступить в силу изменения в ГОСТ 31996-2012, которые скорее всего существенно повлияют на работу производителей кабельной проводниковой продукции. Так как эти изменения повлекут за собой повышенный расход ПВХ-пластиката, заводам потребуется перенастроить производственное оборудование и технологические процессы, также это не может не отразится и на цене КПК.
30 апреля Росстандартом подписан приказ о внесении изменений в пункт 1 приказа от 13 ноября 2020 г. №1083-ст «О введения в действие изменения межгосударственного стандарта» заменив слова с «с 1 января 2021 г.» словами «1 сентября 2021 г., с правом досрочного применения».
Перенос сроков не снимает актуальность и важность данных изменений, поэтому предлагаем посмотреть, что же должно измениться в производстве кабельно-проводниковой продукции с 1 сентября 2021 года.
Предлагаем обратить внимание на основные значимые изменения.
Раздел 2 - Нормативные ссылки
Исключен ГОСТ 30852.13-2002 (МЭК 60079-14:1996) Электрооборудование взрывозащищенное. Часть 14. Электроустановки во взрывоопасных зонах (кроме подземных выработках).
Ввели новый ГОСТ Р 58342-2019 Кабели силовые и контрольные для применения в электроустановках во взрывоопасных средах. Общие технические условия. РАЗРАБОТАН Открытым акционерным обществом "Всероссийский научно-исследовательский, проектноконструкторский и технологический институт кабельной промышленности" (ОАО "ВНИИКП") Необходимо разрабатывать новое ТУ.
Раздел 3 - Термины и определения
Многожильные кабели: Кабели с числом жил две и более.
(изменено понятие - раньше было число жил более трех)
«Ужесточилось» требование к толщине наружной оболочки см. Таблицу ниже п.5.2.1.14
Раздел 5 - Технические требования
| БЫЛО | СТАЛО |
|---|---|
| п. 5.2.1.11 ГОСТ 31996-2012 | |
| Наружные промежутки между изолированными жилами небронированных кабелей с номинальным сечением до 16 мм2 включительно, кроме кабелей с разнонаправленной скруткой, могут быть заполнены одновременно с наложением наружной оболочки при условии обеспечения практически круглой формы кабеля. Внутреннюю экструдированную оболочку в этом случае не накладывают. |
Изолированные жилы номинальным сечением до 10 мм2 включительно могут быть скручены без заполнения внутреннего промежутка между ними. Наружные промежутки между изолированными жилами небронированных кабелей с номинальным сечением до 10 мм включительно, кроме кабелей с разнонаправленной скруткой, могут быть заполнены одновременно с наложением наружной оболочки при условии обеспечения практически круглой формы кабеля. Внутреннюю экструдированную оболочку в этом случае не накладывают. Заменить слово: «с медными» на «с круглыми»; после слов «с наложением скрепляющей ленты» дополнить словами: «с последующим наложением внутренней оболочки»;шестой, седьмой абзацы. Заменить значение: «16 мм2» на «10 мм2» (три раза); Исключен плоский кабель 16мм², силовой кабель может быть только сечением до 10мм2, а у круглого кабеля 16мм² сначала идет заполнение наружное и промежуточное и только потом наложение оболочки. «Изолированные круглые жилы пятижильных кабелей должны быть скручены вокруг сердечника, выпрессованного из попивинилхлоридного пластиката или резины, диаметром dc = 0,59 D, где D -диаметр изолированюй жилы, в миллиметрах (dc - диаметр сердечника - справочное значение), с последующим наложением заполнения. Изолированные секторные токопроводящие жилы пятижильных кабелей должны быть скручены с одновременным спиральным наложением скрепляющей полимерной ленты с последующим наложением внутренней оболочки. При этом наружные промежутки могут быть не заполнены. У пятижильных секторных кабелей наружные промежутки могут быть не заполнены, но обязательна внутренняя оболочка Допускается скрутка секторных жил кабелей, кроме кабелей исполнения «нг-LS», «нr-FRLS», «нгНF», «нr-FRHF», «нr-LSLTx» и «нr-FRLSLTx», без заполнения наружных промежутков между жилами, с наложением обмотки одной или несколькими лентами из нетканого полотна или полимерными лентами, с последующим наложением внутренней оболочки». Трех и четырех жильные секторные кабели марок ВВГ и ВВГнг(А) могут быть без заполнения, при условии обмотки лентой ПНКкл наружных промежутков |
| п. 5.2.1.14 ГОСТ 31996-2012 | |
|
Номинальная толщина наружной оболочки из поливинилхлоридного пластиката и поливинилхлоридного пластиката пониженной горючести должна соответствовать категории Обп-2 по ГОСТ 23286, при этом номинальное значение толщины оболочки одножильных кабелей и кабелей плоской формы должно быть не менее 1,4 мм, многожильных — не менее 1,8 мм. Значение номинальной толщины наружной оболочки из поливинилхлоридного пластиката пониженной пожарной опасности или из полимерной композиции, не содержащей галогенов, и кабелей огнестойкого исполнения, должно быть указано в технических условиях на кабели конкретных марок. |
Номинальная толщина наружной оболочки кабелей должна соответствовать категории Обп-2 по ГОСТ 23286. При этом номинальное значение толщины наружной оболочки должно быть: для одножильных кабелей и кабелей плоской формы - не менее 1,4 мм, для многожильных кабелей круглой формы - не менее 1,8 мм. |

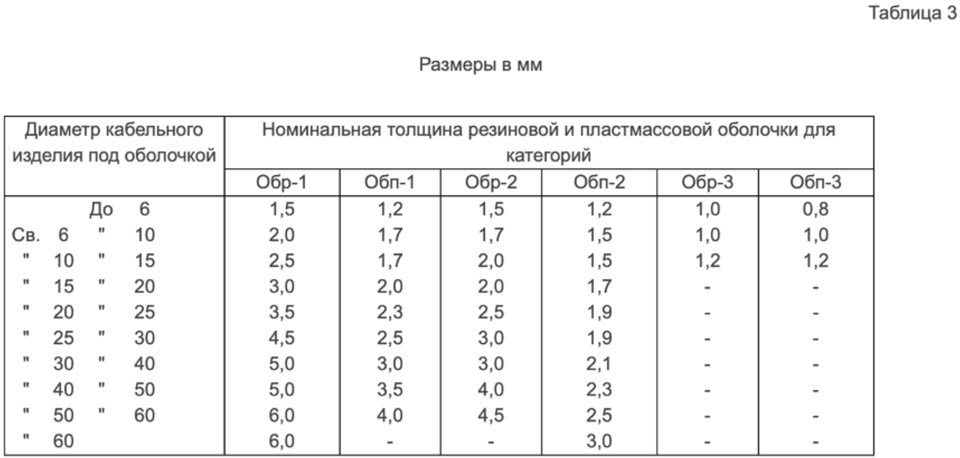

До внесения уточнения терминологии в ГОСТ 31996-2012 Изм.№1 п.3.20 «многожильные кабели: Кабели с числом жил две и более», а также изменений в п. 5.2.1.14 заводы-производители на кабели силовые исполнения -LS, - FRLS, - LSLTx, - FRLSLTx, -HF, -FRHF устанавливали номинальную толщину в технических условиях на конкретные марки. Зачастую, для снижения объема (массы) горючих веществ, номинальная толщина наружной оболочки указанных исполнений подбиралась по категории Обп-2 таблицы 3 ГОСТ 23286.
Данное решение не противоречило требованию ГОСТ31996-2012 и позволяло соответствовать п. 8.9.3 ГОСТ 31996-2012 «…Дымообразование не должно приводить к снижению светопроницаемости в испытательной камере более чем на 40%, кабелей исполнений "нг-LS" и "нг-FRLS" - более чем на 50%...» используя поливинилхлоридные пластикаты различных производителей с оптимизированной рецептурой (так называемые «не цифровые»).
С внесением указанных изменений, на все кабели силовые в круглом исполнении устанавливается минимальная номинальная толщина наружной оболочки не менее 1,8 мм, что влечет за собой увеличение массы материалов на 40-55% и, как следствие, возможное увеличение дымообразование при горении и тлении.
На основании вышеизложенного заводам-производителя требуется внести изменения в технические условия, изготовить технологический инструмент, провести испытания всех типоразмеров кабелей на соответствие требованиям п.8.9.3. (средний срок проведения данных испытаний у аккредитованных лабораторий составляет 30 календарных дней) и повлечет за собой рост стоимости силовых кабелей для конечных потребителей.

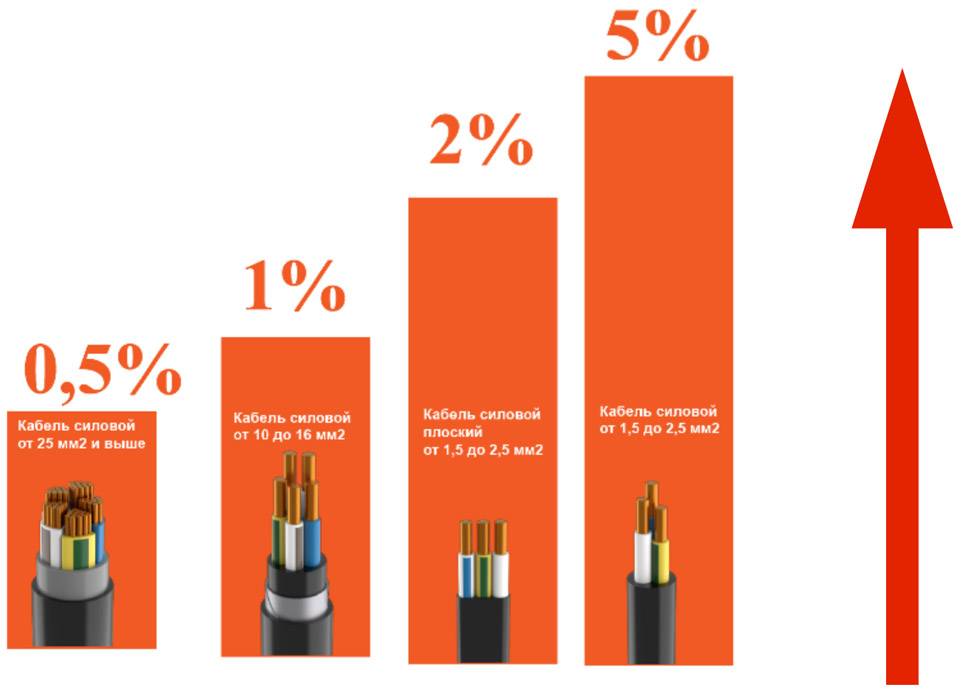

Планируемый рост стоимости кабеля по группам
