Датчики контроля состояния насосов

В данной статье представлена схема установки вибропреобразователя и информация о типах и рекомендуемом количестве датчиков, минимально устанавливаемых на насосном оборудованииCNP.

В консольные насосыNESO, SMA, NISO, HSC, AHCможно установить 2 датчика температуры на подшипники и 1 датчик вибрации в корпус насоса.

В консольно-моноблочном насосе NES устанавливается 1 датчик температуры на подшипники и 1 датчик вибрации в корпус.

Для насосов двухстороннего всасывания датчики крепятся по аналогии с консольными насосами NESO, SMA, NISO, HSC, AHC.

Полупогружной вертикальный турбинный насос VTP, VTC, VTM, VTA,VTGимеет возможность присоединения 1-го датчика температуры на подшипники и 1 датчик вибрации в корпус.

В электродвигателях на подшипниках устанавливают 2 датчика температуры, на обмотки статора 3 датчика температуры и в корпус 1 датчик вибрации.

Датчики температуры: PTC или Pt100. В заводских условиях на электро-двигателяхAikon в обмотках статора стандартно устанавливаются PTC, на насосах CNP-датчики по дополнительному согласованию.

Датчики вибрации: ВКТ-10 резьбового (М8х1) или магнитного типов.

С датчиками и системой контроля состояния PDC вы можете ознакомится в одном из разделов нашего сайта.

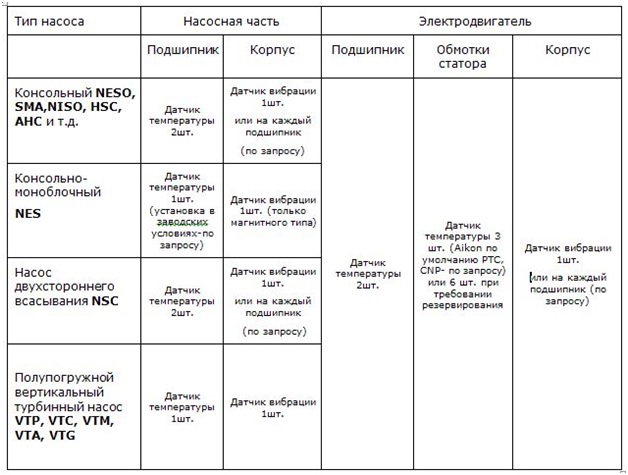

В таблице более подробно приведено рекомендуемое количество датчиков вибрации и температуры.

Присоединительные габаритные размеры

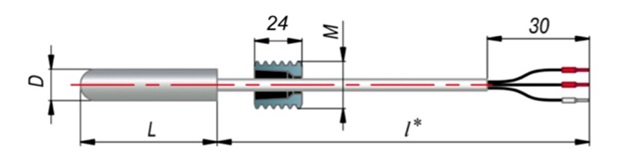

Датчик Pt100

Модель ДТС034Э2-РТ100.В3.25/1,5.

Э2 – втулка резьбовая длиной 24 мм.
D = 5 мм,
М = 8х1 мм,
L = 25 мм,
l = 1,5 м.

Вибропреобразователь

В большинстве случаев к насосным установкам необходимо подключение вибропреобразователей. Они предназначены для непрерывного вибрационного контроля и вибродиагностики систем.

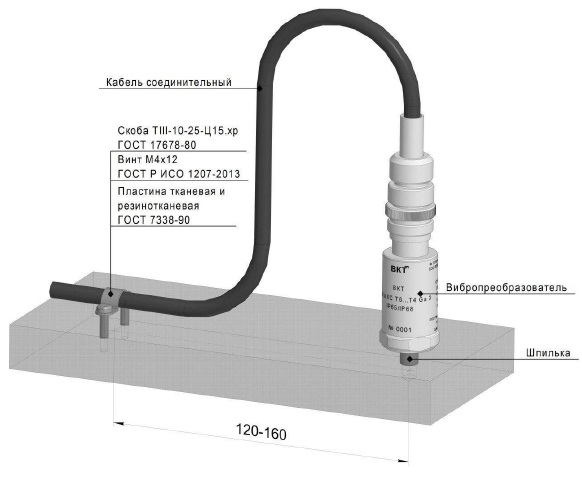

Схема установки вибропреобразователя.

К плите, с помощью шпильки устанавливается вибропреобразователь. Соединительный кабель крепится к плите скобой, на расстоянии 120-160 мм от оси вибропреобразователя.

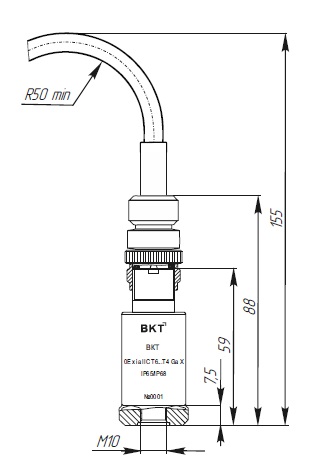

Ниже представлены присоединительные габаритные размеры вибропреобразователя.

Все вопросы по продукции CNP Aikon и заявки вы можете направить на почту отдела насосного оборудования pump@atlastpk.ru , тел. 8 (977) 105-25-95 или на info@atlastpk.ru и тел 8(495) 543-43-06.
