Для чего необходимо защитное отключение?

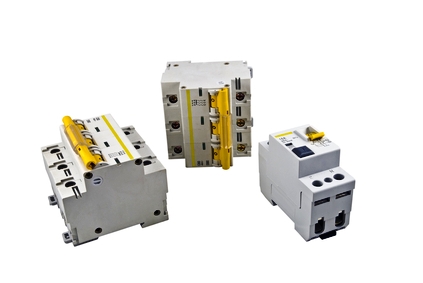

Automatic circuit breaker, isolated on a white background

Использование защитного отключения при проектирование и монтаже электрической проводки любого объекта является обязательным. Никогда не стоит игнорировать данные правила, т.к. их несоблюдение может привести к крайне плачевным последствиям. Попробуем простыми словами описать основные виды защитного отключения используемые в настоящее время. Для обеспечения должного уровня электробезопасности применяют электрические автоматы, подразделяющиеся на 3 вида:

Автоматические выключатели (сокращенно АВ). Они нужны для того, чтобы защитить электропроводку от перегрузок и замыканий и, соответственно, предотвратить возгорание. Используются для защиты проводки, от которой питаются осветительные приборы, ток срабатывания должен составлять 16А.
Устройства дифференциального отключения (или "устройство защитного отключения" сокращенно УЗО). Применяются для предотвращения поражания электрическим током в случае нарушения изоляции проводов или приборов. УЗО защищает человека от удара током в случае контакта рук с неизолированным участком проводов, не дает возникнуть пожару в случае неисправной проводки. УЗО отключает подачу напряжения, если имеется разность токов. При выборе УЗО руководствуются двумя параметрами: чувствительностью (ее стандартное значение 300 мА) и номинальным током. Выбор номинального тока зависит от суммарного значения всех электропотребителей, он должен быть или ниже номинального тока АВ или равен ему, так как УЗО не может предотвратить короткое замыкание или перегрузки по току. Современные нормы предполагают обязательную установку УЗО.
Дифференциальные автоматические выключатели (сокращенно ДАВ). Схема их работы включает защиту людей от поражения током, а также они защищают цепи от коротких напряжений и перегрузок, совмещая таким образом работу АВ и УЗО. В связи, с многофункциональностью ДАВ, приобрели широкую популярность в быту. Принцип работы, ДАВ основан на токе утечки. Если он отсутствует (провода хорошо изолированы), значит, фаза-ноль прямого и обратного проводника нагрузки равны, поэтому магнитоэлетрическая защелка не срабатывает. Если изоляция нарушена и человек прикоснулся к этому участку рукой, то баланс токов нарушается, появляется ток небаланса, что ведет к тому, что магнитоэлектрическая защелка расцепляет автомат с конкретной системой. ДАВ, используются для защиты розеточной сети, питающей утюги, компьютеры, телевизоры и пр., с током срабатывания 25А.

Чтобы осуществлять контроль автоматов, ДАВ, и УЗО существует специальная кнопка «Тест», искусственно создающая отключающий дифференцированный ток. Срабатываение защиты обозначает, что система работает исправно.

Современные электроприборы чувствительны к качеству сетей, требуя качественную и надежную систему защиты. Не следует экономить на защитном отключении дома, так как это может не только вывести из строя дорогостоящее оборудование, но и навредить жизни или здоровью людей.
