Распределительный щит, щиток электрический: встраиваемый или навесной?

При необходимости установки распределительного электрического щита встает вопрос о выборе корпуса для него. В данной статье рассмотрим особенности выбора корпуса для распределительного электрического щитка.

Навесные и встраиваемые корпуса для распределительных электрических щитков

Первое, на что следует обратить внимание при выборе корпуса для распределительного щитка – это способ его монтажа. Существует продукция навесного и встраиваемого типа. Навесной щит крепится на стену. При этом весь корпус электрического распределительного щитка находится на поверхности стены.

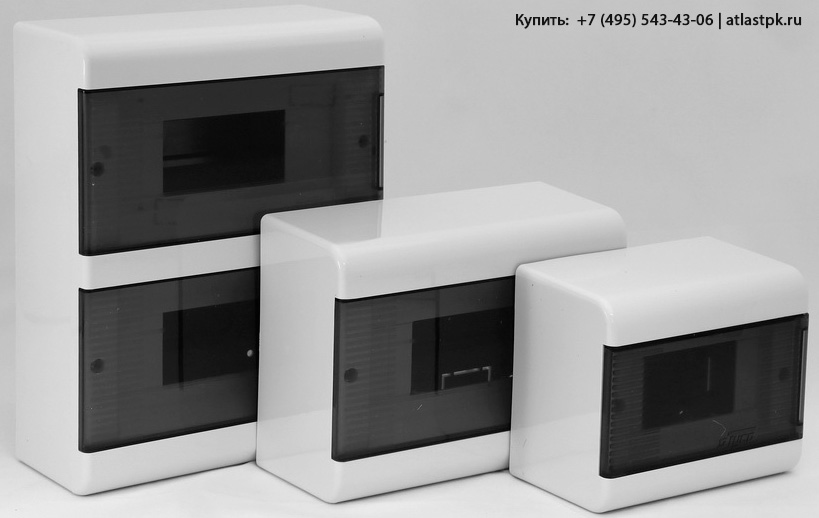

Навесные электрические щитки Корпус встраиваемого типа монтируется непосредственно в стену, снаружи находится только его крышка.

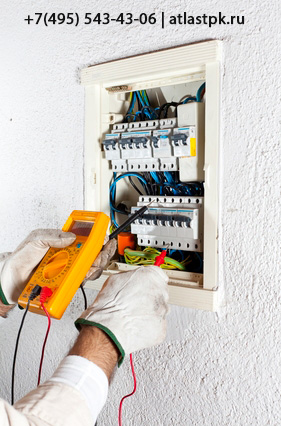

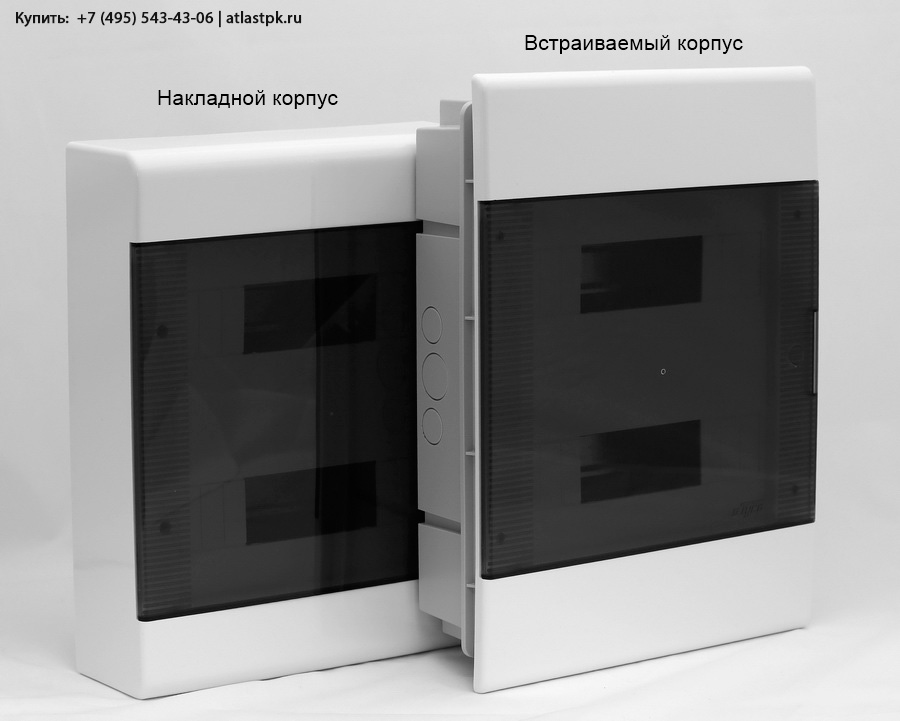

Навесной и встраиваемый корпус электрических щитков Если вы планируете установить распределительный электрический щит в квартире (доме), то, исходя из эстетических соображений, лучше выбрать встраиваемый корпус. Но не всегда есть возможность вмонтировать корпус в стену. Если распределительный щит имеет достаточно большую глубину, а толщина стены небольшая, то в данном случае необходимо выбрать наружный корпус щитка.

Материал корпуса: пластик или металл?

Один из критериев выбора корпуса для электрического щитка – это материал, из которого он изготовлен. В данном случае есть выбор между двумя материалами: пластик и металл. Для квартирного распределительного электрощита можно выбрать встраиваемый пластиковый корпус (бокс) Тусо 68112 СП 12 с прозрачной пластиковой дверцей. Данный корпус предназначен для установки модульных устройств (автоматических выключателей, устройств защитного отключения и других устройств защиты и автоматики квартирной электропроводки).

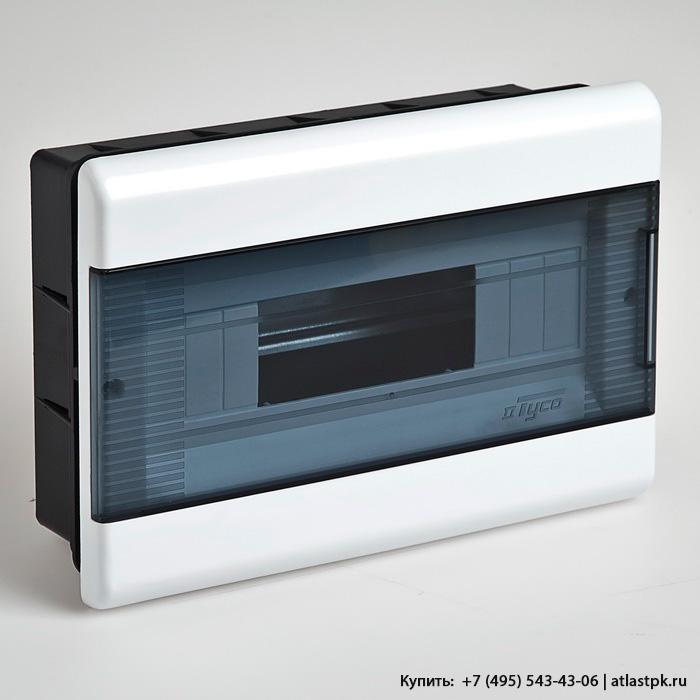

Встраиваемый пластиковый бокс Тусо 68112 Приведенный выше тип пластикового корпуса рассчитан на 12 модульных аппаратов. При желании можно приобрести корпус с необходимым количеством модульных мест. Если распределительный щит планируется установить в подъезде, то лучше выбрать корпус, выполненный из металла. Как правило, металлические корпуса распределительных щитков комплектуются замками. Если стандартная комплектация продукции не предусматривает наличие запирающих устройств, то их можно заказать дополнительно. Ниже рассмотрим несколько типов металлических корпусов распределительных шитков.

Типы металлических распределительных электрических щитков

Существует несколько типов металлических распределительных электрических щитков: ЩРН, ЩРВ, ЩРУН.

ЩРВ – щит распределительный, предназначенный для внутренней установки (встраиваемый).
ЩРН – щит распределительный, предназначен для установки непосредственно на стену (навесной). Кроме того, при необходимости данный тип щит может быть установлен на полу.

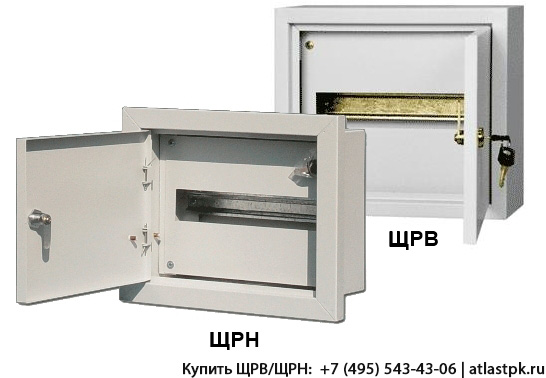

Щит распределительный металлический ЩРВ и ЩРН Корпуса электрических щитков вышеприведенных типов используются практически повсеместно. В них могут монтироваться, как модульные аппараты, так и другие электрические низковольтные аппараты. Рассмотрим несколько примеров использования корпусов типов ЩРН (В) для распределительных щитов. В одном из помещений промышленного предприятия необходимо обеспечить приточно-вытяжную вентиляцию. Для монтажа электрических аппаратов, которые предназначены для управления приточно-вытяжной вентиляцией, используется распределительный щит типа ЩРН. В щитке монтированы магнитные пускатели, автоматические выключатели, клеммники, реле. На дверце щита установлены контрольные лампы, измерительные приборы, ключи управления, переключающие устройства. На распределительной подстанции, в помещении общеподстанционного пункта управления установлен щит типа ЩРВ. В данном щитке монтированы автоматические выключатели, клеммные колодки. Щит выполняет функции распределения электроэнергии на несколько линий для питания собственных нужд подстанции, а также для защиты данных линий от аварийных режимов. ЩРУН (В) – навесной (если ЩРУВ, то встраиваемый), учетно-распределительный электрический щит, который предназначен для монтажа модульных аппаратов, а также счетчиков электроэнергии. Приведем пример использования корпуса щитка данного типа.

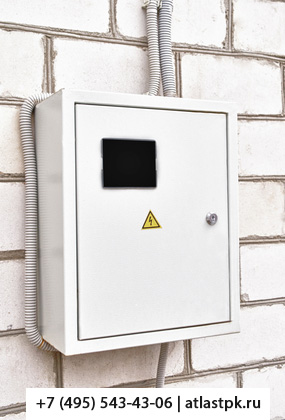

Навесной учетно-распределительный щит ЩРУН Вы подключаете частный дом к электрической сети. У вас есть трехфазный ввод и соответственно вам необходимо установить трехфазный счетчик электрической энергии, а также такие модульные аппараты, как автоматические выключатели и устройства защитного отключения, которые предназначены для защиты электропроводки вашего дома. Для этой цели можно выбрать распределительный электрический щит типа ЩРУН-3/12 Vell. В данный щит вы сможете установить все необходимые элементы, как счетчик, так и модульные аппараты. Также вы сможете приобрести запирающее устройство, которое будет защищать ваш электрический щит от нежелательного доступа, например, от детей.

Типы корпусов распределительных электрических щитков по IP

Один из наиболее важных критериев выбора корпуса для распределительного щитка – это степень его защиты от негативного воздействия негативных предметов и влаги. В соответствии с общепринятыми стандартами существует маркировка IPxy, где цифры «x» и «y» - степени защиты корпуса оборудования от воздействия посторонних предметов и влаги соответственно. Какую степень защиты корпуса для электрического распределительного щитка выбрать? В первую очередь необходимо руководствоваться местными условиями, где планируется установка щитка. Если вы планируете установку электрического щитка на улице, то вам следует выбрать корпус со степенью защиты IP54. Данный корпус полностью защищен от проникновения пыли и посторонних предметов, а также от брызг воды произвольного направления. Отличительная особенность корпусов данной степени защиты – наличие уплотнения между дверцей и щитом.

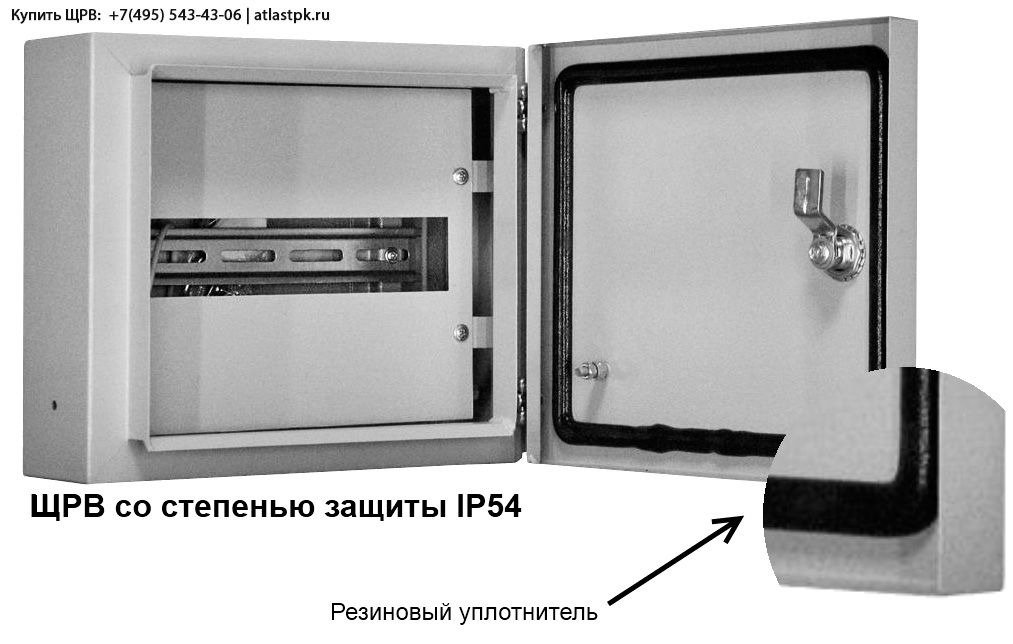

Корпус со степенью защиты IP54 Внутри помещения достаточно будет степени защиты IP31 – защита от предметов более 2,5 мм (в том числе ручной инструмент), а также защита от капель воды, которые попадают на корпус в вертикальном направлении.

Металлические корпуса элетрических щитков с отделкой под дерево

металлический корпус распределительного щитка Фотка под дерево
( пример цвета венге и беленый дуб) Если вы планируете установку распределительного электрического щитка в квартире (доме), то наверняка задумывались о том, как он впишется в интерьер комнаты, в которой он будет установлен. Современный ассортимент предлагает металлические корпуса под дерево. Корпус, выполненный под дерево, идеально вписывается в дизайн комнаты. Использование корпуса данного типа особенно актуально в тех случаях, когда необходимо монтировать сравнительно большой распределительный щиток для квартирной электропроводки.
