Техническое состояние кабельных линий, коммутационных аппаратов, трансформаторов и другого оборудования электроустановок определяют с помощью электролабораторных испытаний. Один из важнейших контролируемых параметров — состояние изоляции. Своевременные испытания позволяют обнаружить неисправность до того, как она приведёт к аварии. Расскажем, как проходят испытания кабеля и другого электрооборудования.
Содержание:
- Когда проводят испытания
- Что проверяет электролаборатория
- Подготовительные работы
- Проведение испытаний
- Результаты и дальнейшая эксплуатация
Когда проводят испытания
- Плановые испытания — каждый вид оборудования проверяют с установленной периодичностью.
- После аварий — когда изоляция могла быть повреждена.
- После ремонта и при вводе в эксплуатацию — чтобы убедиться, что оборудование готово к работе.
Что проверяет электролаборатория
Основные виды электролабораторных испытаний:
- измерение сопротивления изоляции мегаомметром;
- испытание изоляции повышенным напряжением;
- проверка цепи «фаза — нуль» и срабатывания защитных аппаратов;
- проверка заземляющих устройств и металлосвязи;
- проверка устройств защитного отключения (УЗО).
Подготовительные работы
Вывод оборудования в ремонт
Перед любыми работами на оборудовании, в том числе испытаниями, его выводят в ремонт. Это значит:
- снимают напряжение со всех токоведущих частей;
- заземляют оборудование, чтобы защитить персонал от удара током при случайной или ошибочной подаче напряжения.

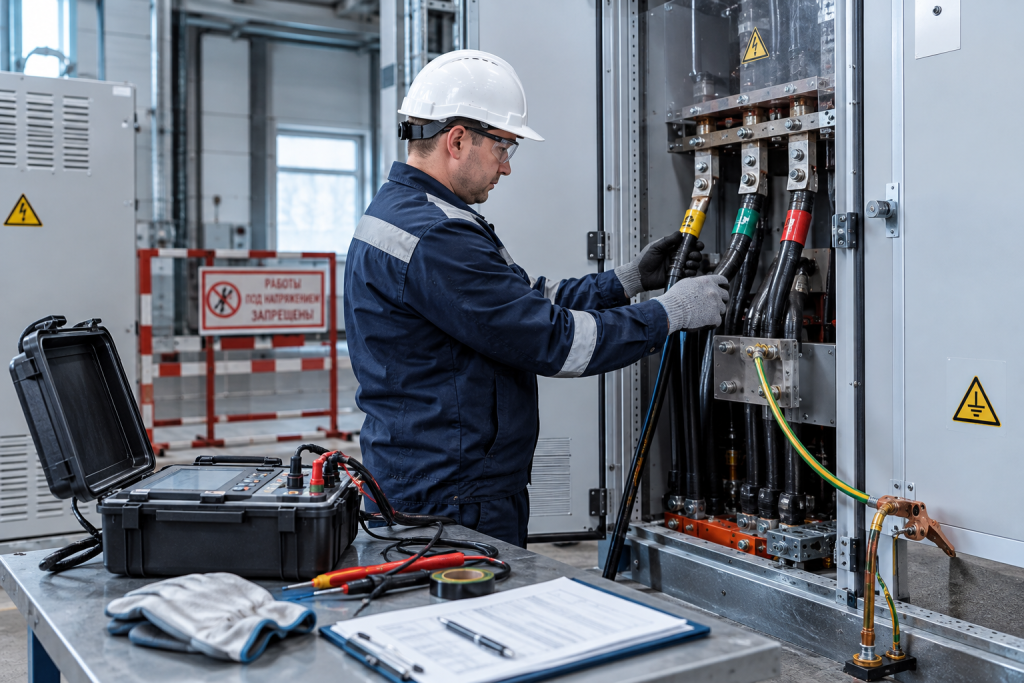

Отсоединение кабеля
Чтобы испытать кабель, его отделяют от электроустановок с обоих концов. Разрыв создают рубильниками или разъединителями, а если их нет — кабель физически отсоединяют. Например, при испытании кабеля, который питает силовой трансформатор, его отключают от выводов трансформатора.
Организационные мероприятия
Помимо технических мероприятий, подготовка включает организационные — они обеспечивают безопасность персонала во время работ: оформление допуска, инструктаж, надзор и соблюдение мер безопасности.
Проведение испытаний

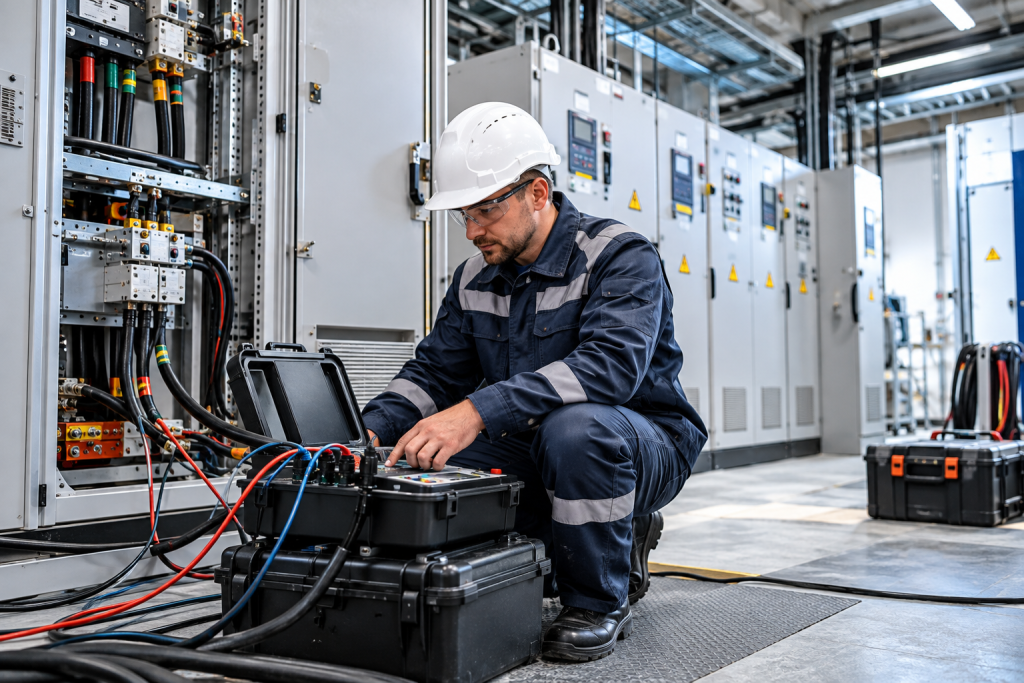

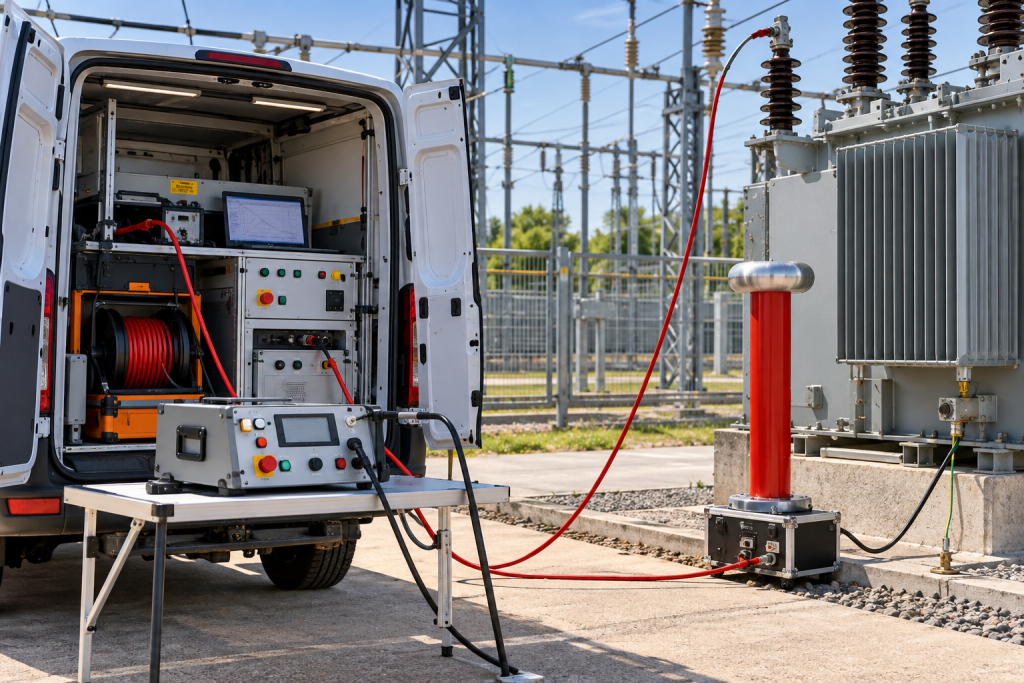

Испытания выполняет специализированная электролаборатория. Для проверки кабельных линий и другого оборудования на разных объектах её обычно делают передвижной — на базе автомобиля.
Состояние изоляции проверяют испытанием повышенным напряжением. Величина испытательного напряжения и время его приложения зависят от:
- типа оборудования;
- класса напряжения;
- вида изоляции.
До и после испытания повышенным напряжением обычно измеряют сопротивление изоляции мегаомметром — сравнение результатов показывает, не ухудшилась ли изоляция.
Результаты и дальнейшая эксплуатация
По итогам испытаний делают вывод, можно ли эксплуатировать оборудование дальше. Если при подаче испытательного напряжения произошёл пробой изоляции, вводить такое оборудование в работу нельзя — его ремонтируют, а если это невозможно, заменяют.
| Оборудование | Что делают при пробое изоляции |
|---|---|
| Высоковольтный выключатель | Ремонт: замена опорной и тяговой изоляции |
| Кабельная линия | Если повреждение локальное — его находят и устанавливают соединительную муфту; если изоляция неудовлетворительна по всей длине — линию заменяют |
