Электропроводка в бане

Если вы решили построить на территории частного землевладения баню, то один из этапов работ после строительства – это электроснабжение бани, то есть прокладка электропроводки. В данной статье рассмотрим особенности прокладки электропроводки в бане. Следует отметить, что процесс прокладки электропроводки в бане несколько отличается от прокладки проводки в доме (кирпичном или панельном). Это обусловлено, прежде всего, тем, что баня – это деревянное строение, внутренние помещения которой характеризуются повышенным уровнем влажности. Рассмотрим основные этапы электроснабжения бани.

Схема электропроводки  в бане

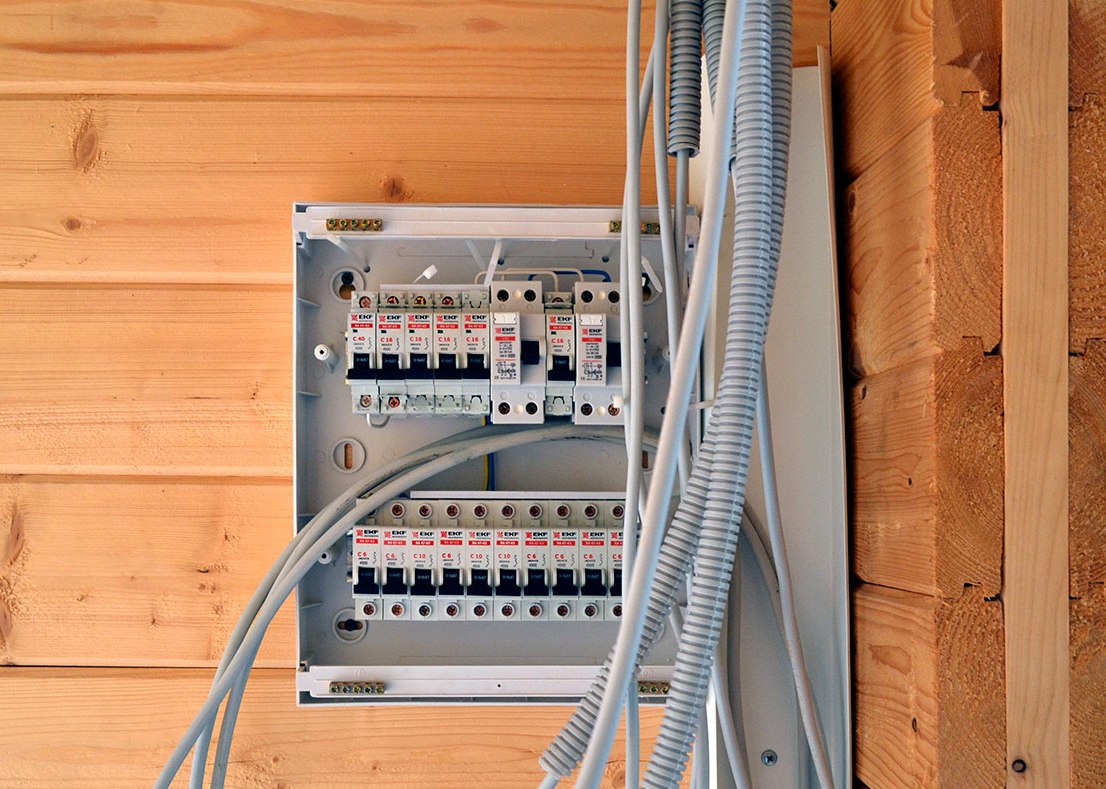

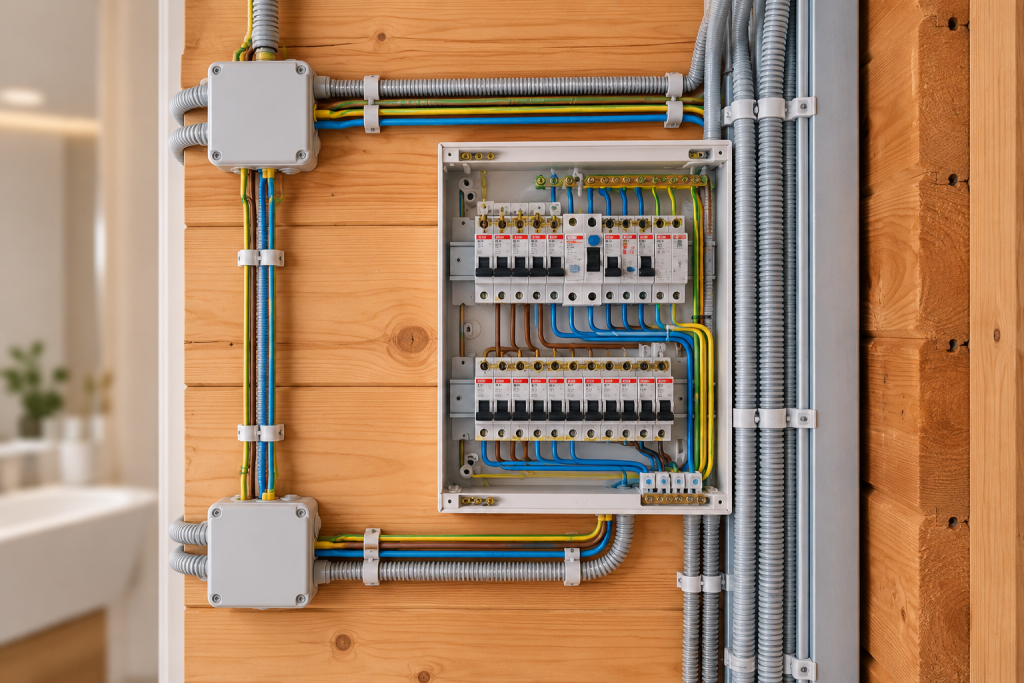

Первое, что необходимо сделать, это составить схему электропроводки. В дальнейшем все работы будут производиться в соответствии с составленной схемой. При составлении схемы определитесь с предполагаемыми нагрузками, количеством розеток, элементов осветительной аппаратуры. Кроме того, продумайте, каким образом будет осуществляться питание розеток и светильников. Наиболее оптимальный вариант – это подключение розеток и светильников к распределительному щитку бани отдельными линиями. В данном случае будет отсутствовать необходимость установки промежуточных коробок. Распределительный щит в бане Что касается распределительного щитка бани, то необходимо установить аппараты защиты для каждой из линий электропроводки бани. В качестве аппаратов защиты необходимо использовать, как автоматические выключатели, так и устройства защитного отключения. Возможно также использование комбинированных аппаратов – дифференциальных автоматов (дифавтоматов), которые выполняют функции обоих вышеприведенных защитных аппаратов.

Зачем нужны аппараты защиты?

Автоматический выключатель осуществляет защиту линий электропроводки квартиры от аварийных режимов, в частности от превышения максимально допустимого тока для данной линии проводки (перегрузки) и от короткого замыкания. Устройства защитного отключения предназначены, прежде всего, для защиты человека от поражения электрическим током в результате утечки тока по причине нарушения изоляции элементов электропроводки или появлению потенциала на корпусе бытовых приборов. Кроме того, УЗО предотвращает возникновение пожаров по той же причине – утечки тока через поврежденный участок изоляции проводников. Следовательно, применение УЗО для защиты электропроводки в бане особенно актуально, так как баня не только очень влажное помещение, но и пожароопасное помещение. Когда схема электропроводки составлена, необходимо произвести разметку мест установки распределительного электрического щитка, штепсельных розеток, выключателей освещения, осветительных устройств, а также мест прокладки линий электропроводки. Рекомендуется прокладывать линии электропроводки по кратчайшим путям. Запрещается прокладка кабеля вблизи печи. Для того чтобы запитать распределительный щит бани, необходимо провести кабель от главного распределительного щитка, который, как правило, установлен внутри дома или снаружи. Для подключения кабеля необходимо в главном распределительном щитке установить отдельный автоматический выключатель, который будет осуществлять защиту кабельной линии, а также электропроводки бани в случае отказа автоматических выключателей распределительного щитка бани. Желательно установить автомат, который будет размыкать, как фазу, так и нулевой проводник. Выбор аппаратов защиты и кабеля необходимо производить в соответствии с предполагаемой общей нагрузкой электропроводки бани. Например, предполагаемая нагрузка бытовых электроприборов в бане составляет 25 А. Можно сделать некоторый запас (так как в будущем возможно увеличение нагрузки) и установить автоматический выключатель на 32 А.

Подключение бани к электросети

Выбираем кабель (провод) для подключения питания к распределительному щитку бани. В данном случае есть два варианта: провести провод в воздухе или в земле. В первом случае можно выбрать провод СИП - самонесущий изолированный алюминиевый провод. Для прокладки в земле необходимо использовать кабель с дополнительной защитной броней, например, ВБбШв-3*6 мм2. Глубина прокладки провода, как правило, составляет 0,7 м. Кабель (провод) заводят через деревянную стену в металлической трубке, предварительно монтированной в стену. Все элементы электропроводки бани (распределительный щиток, розетки, выключатели и др.) должны иметь степень защиты корпуса не ниже IP-44. Для прокладки линий электропроводки в бане можно использовать кабель ВВГнг-LS, сечением от 1,5 до 4 кв. мм, в зависимости от нагрузки на той или иной линии электропроводки. Места прохода кабеля в корпус со степенью защиты IP-44 защищены дополнительными уплотнениями. В качестве дополнительной мерой защиты подключение кабелей к розеткам, выключателям и другим элементам электропроводки бани рекомендуется снизу. Таким образом, предотвращается возможное попадание влаги в местах прохода кабеля в корпус розетки, выключателя и других элементов.

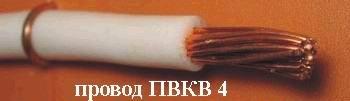

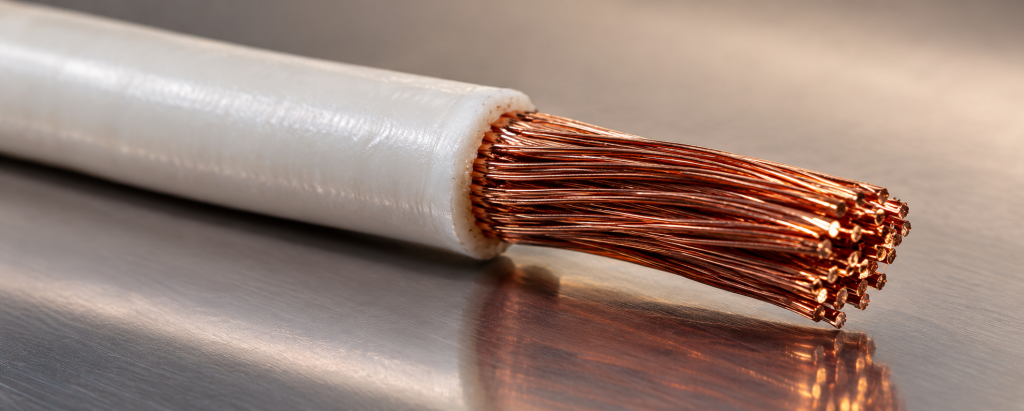

Термостойкий провод марки ПВКВ

Термостойкий провод марки ПВКВ В местах, где эксплуатация проводки может быть при повышенных температурах, например в парной, рекомендуется использовать специальный термостойкий провод марок ПРКА, ПВКВ, РКГМ. Это гибкий одножильный провод, рассчитанный на работу при температуре окружающей среды до 180 градусов Цельсия. Он имеет изоляцию из кремнеорганической резины. Это изоляция достаточно мягкая и провод рекомендуется прокладывать или в специальных термоустойчивых трубках или в металлорукавах.
