Электропроводка
Электропроводка помещения и нервная система человека имеют много общего. Во-первых, передача нервных импульсов и электроток сходны по природе – и первое, и второе основано на явлении электропроводности. Во-вторых, неисправности с электропроводкой так же, как и заболевания нервной системы, могут привести к довольно серьёзным последствиям. Например, к параличу; с той разницей, что обездвижены будут не органы человека, а электроустановки объекта. И наконец, в-третьих, проблемная электропроводка заставит изрядно понервничать любого хозяина, будь то частное домовладение, промышленный объект или квартира в многоэтажке.
К счастью, упредить «болезни» электропроводки гораздо легче, нежели лечить нервную систему. Главное – учесть ряд специфических нюансов и правильно выбрать кабельно-проводниковую продукцию. Разумеется, многое зависит и от качества монтажа: отклонения от норм и правил способны вывести из строя любую электропроводку. Монтаж кабельно-проводниковой продукции – тема довольно обширная, заслуживающая отдельной статьи, поэтому в рамках данного материала мы подробнее остановимся лишь на ключевых аспектах которые необходимо учитывать при монтаже электропроводки; а именно – на определении оптимальных вариантов для использования внутри жилых помещений.
Монтаж электропроводки
Казалось бы, определения скрытой и открытой электропроводки вполне очевидны и в дополнительных пояснениях не нуждаются. Однако существует множество неправильных толкований. Например, на многих веб-сайтах к скрытым ошибочно причисляют электропроводки, прокладываемые по деревянным конструкциям в несгораемых и трудносгораемых коробах, трубах, лотках и т.д. Трактовка в ключе «вижу провод – значит, проводка открытая» не верна: кабель или провод может располагаться в закрытом коробе на стене, однако такой вид электропроводки называется открытым. Это объясняется тем, что электропроводка – это не просто кабели или провода как таковые, а совокупность элементов, в том числе крепежей, соединений и защитных конструкций. Таким образом, даже если кабельно-проводниковая продукция закрыта коробом, но сам короб располагается на стене, электропроводка всё равно считается открытой.

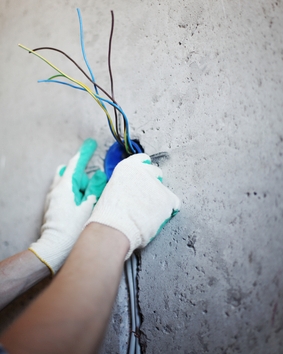

К скрытым электропроводкам относятся варианты, при которых все компоненты смонтированы внутри строительных конструкций: в штробах стен, в перекрытиях полов или потолков, за облицовочными стенными панелями или подвесными потолками. В жилых помещениях такой вариант прокладки предпочтительнее – электропроводка не диссонирует с деталями интерьера, однако, в силу ряда специфических особенностей некоторых помещений, использовать скрытые варианты удается далеко не всегда.
Почему медь?
Согласно п.7.1.34 Правил устройства электроустановок (ПУЭ), в жилых зданиях следует применять кабельно-проводниковую продукцию с медными токопроводящими жилами. Это требование объясняется тем, что физико-химические свойства меди значительно превышают аналогичные характеристики альтернативного материала – алюминия. По электротехническим показателям медь лишь немногим уступает серебру; кроме того, кабельно-проводниковые изделия на основе меди легче монтировать, они более долговечны и прочны. Есть лишь один недостаток – цена: стоимость проводов и кабелей с медными жилами выше, нежели изделий, изготовленных с применением алюминия.Определяем приемлемое сечение
Нормативами установлено минимально допустимое сечение для медных проводов и кабелей, применяемых во внутренних электропроводках жилых зданий. В соответствии с табличными данными ПУЭ (7.1.1), сечение токопроводящих жил на вводе в жильё не должно быть менее 2,5 мм2, в распределительной сети – не менее 1,5 мм2. Одним из наиболее доступных вариантов является кабель ВВГ – при относительно невысокой цене данный провод обладает необходимыми характеристиками для применения в скрытых электропроводках. Альтернативный вариант – кабель NYM: продукция этой серии стоит дороже ВВГ, однако двухслойная оболочка значительно повышает надежность и долговечность изделий NYM, т.е. разница в цене оправдана.
Нормативами определена длительно допустимая сила тока для кабельно-проводниковых изделий с медными жилами в резиновой или в ПВХ-изоляции – именно такая продукция чаще всего применяется при монтаже электропроводок в сетях жилых помещений. Как правило, в быту наиболее распространены 1-фазные сети, для монтажа которых используются 3-проводные (фаза, рабочий ноль, защита) кабельно-проводниковые изделия. Данные по длительно допустимым токам при скрытой прокладке приведены в табл.1
Сколько ампер в киловатте?
Обычному человеку, непосвященному в нюансы расчета электросетей, будет сложно сориентироваться в амперах (А) – большинство людей привыкло оперировать киловаттами (кВт) и вольтами (В). Например, все могут посмотреть в паспорте электроприбора мощность, измеряемую киловаттами, однако не все смогут подсчитать силу тока и выбрать нужный для присоединения этого прибора кабель или провод. Можно ли как-то преобразовать доступные для понимания В и кВт в непонятные А? Вполне – сила тока, напряжение и мощность взаимосвязаны. Эта зависимость выражается формулой:
P=U∙I∙cosφ,где U – напряжение, I – сила тока, cosφ – коэффициент нагрузки (в сетях жилых помещений с отсутствующей реактивной нагрузкой этим коэффициентом пренебрегают, поскольку он близок к 1). Произведя нехитрые арифметические вычисления, можно приблизительно сосчитать количество ампер в одном киловатте однофазных и в трехфазных цепях.
Нормативная документация жестко регламентирует требования пожарной безопасности к электропроводкам. Например, при определении приемлемой для монтажа кабельно-проводниковой продукции следует руководствоваться табл.2.1.3 ПУЭ, устанавливающей ряд ограничений касательно монтажа проводки на конструкциях из сгораемых и трудносгораемых материалов.Увы, но довольно часто параметры напряжения (а следовательно, и силы тока) далеки от стандартных 220 и 380 В. Повышенное напряжение критично для кабельно-проводниковой продукции: увеличение вольтажа влечет рост силы тока и, как следствие, вызывает повышенный нагрев. Разрушение изоляции, ослабление контактов, повышение технологических потерь, возгорания и аварийные режимы работы, – всё это может быть вызвано или ошибками при выборе проводки, или сверхнормативным напряжением. Дабы упредить риски, в том числе и риск возгорания, при выборе и монтаже следует предпринимать специальные меры.
Как продлить срок жизни кабеля или провода?
Снять множество ограничений помогают специальные изделия для прокладки кабельно-проводниковой продукции: гофрированные шланги из ПВХ, металлорукава, кабель-каналы, трубы, лотки и многое другое. Эти изделия решают сразу несколько задач: улучшают механическую прочность кабельно-проводниковой продукции и электробезопасность объекта, исключают негативное воздействие окружающей среды на изоляционные покровы, минимизируют пожарный риск.
Проблема выбора усугубляется тем, что рынок кабельно-проводниковой продукции наводнен низкокачественными изделиями. Приобретая кабель или провод в фирмах-однодневках или у случайных лиц, покупатель может столкнуться с контрафактной продукцией, использование которой сулит сиюминутную выгоду, но и значительно увеличивает вероятную опасность. Тем, кто не желает рисковать, мы настоятельно рекомендуем покупать сертифицированные кабельно-проводниковые изделия в специализированных компаниях, чья добросовестность проверена временем и уже ни у кого не вызывает сомнений.
