Электроснабжение гаража состоит из двух этапов: подключения к источнику электроэнергии и монтажа проводки внутри гаража. Начинать нужно с подключения — без него прокладывать проводку нет смысла. Разберём, как подключить гараж к сети, как спланировать проводку и какую защиту установить.
Содержание:
- Как подключить гараж к электросети
- Схема электропроводки в гараже
- Способы прокладки проводки
- Электрощиток и защитные аппараты
- Влажность и степень защиты оборудования
- Чек-лист электрики в гараже
Как подключить гараж к электросети

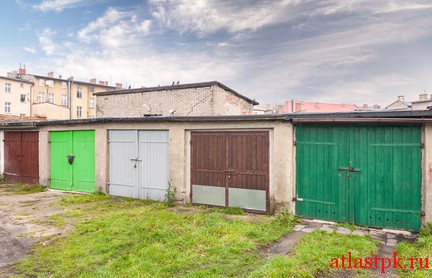

Способ подключения зависит от того, где находится гараж.
От щитка частного дома
Если гараж стоит на участке частного дома, проблем обычно не возникает: питание заводят от главного распределительного щита дома.
От квартиры
Если гараж недалеко от квартиры, кабель можно протянуть от квартирного щитка. Но у этого варианта есть нюансы:
- такое подключение нужно согласовать — иначе сетевая компания может выписать штраф;
- гараж будет делить квартирный щиток и выделенную на квартиру мощность. Одновременно пользоваться мощными приборами дома и в гараже, например сварочным аппаратом, скорее всего, не получится.
Отдельное подключение к сети
Самый надёжный способ — подключить гараж к электросети напрямую. Он дороже, но у него есть важные преимущества:
- подключение выполняют специалисты сетевой организации, поэтому вопросов к его правильности потом не возникает;
- у гаража появляется собственный счётчик и свой лимит мощности;
- это единственный вариант, если гараж далеко от дома и тянуть к нему кабель дорого или невозможно.
| Способ | Когда подходит | Ограничения |
|---|---|---|
| От щитка дома | Гараж на участке частного дома | Общий лимит мощности с домом |
| От квартиры | Гараж рядом с многоквартирным домом | Нужно согласование, мощности часто не хватает |
| Отдельное подключение | Гараж далеко от дома или нужны мощные приборы | Дороже, требует оформления |
Схема электропроводки в гараже
Когда подключение решено, переходят к проводке. Схему составляют так, чтобы всеми приборами было удобно пользоваться.

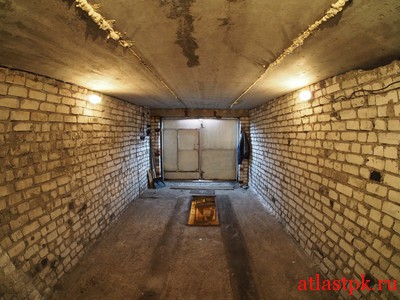

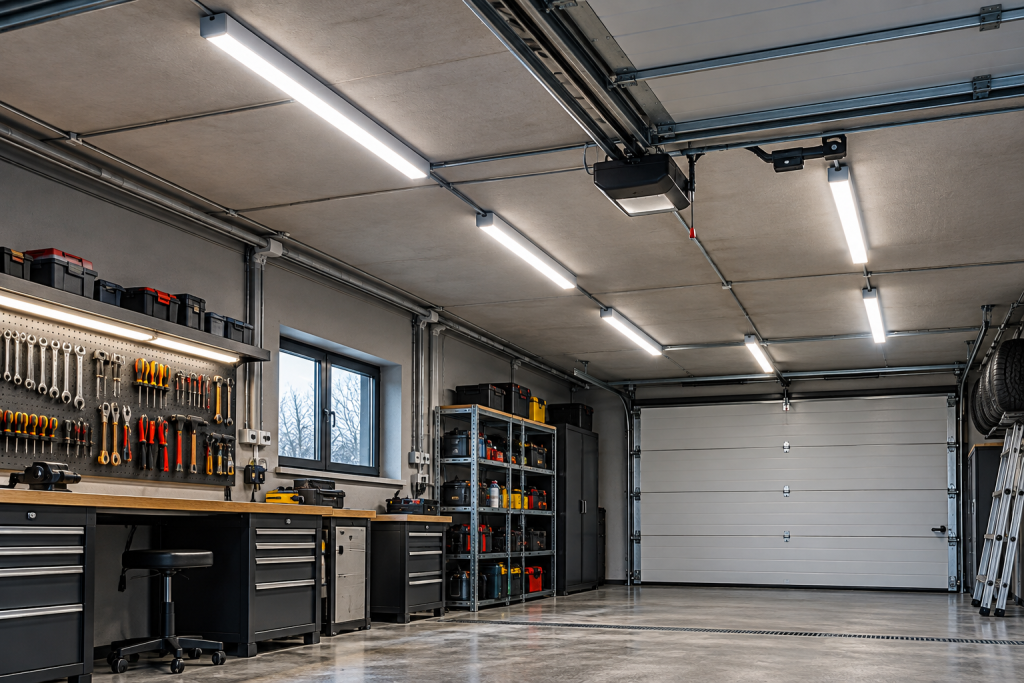

Освещение
Свет должен хорошо освещать рабочие места — смотровую яму, верстак, заточной станок. Для удобства на каждый светильник или группу светильников ставят отдельный выключатель.
Розетки
Розетки размещают так, чтобы подключать инструмент в любой части гаража без удлинителей. Сечение кабеля и тип розеток выбирают по нагрузке приборов, которые будут в них включаться.
Мощные потребители
Станки, сварочный аппарат и другие мощные приборы подключают через отдельный автоматический выключатель или рубильник. Рубильник не защищает от сверхтоков, поэтому вместе с ним обязательно ставят автомат или плавкие предохранители.
| Линия | Сечение медного кабеля | Автоматический выключатель |
|---|---|---|
| Освещение | 1,5 мм² | 10 А |
| Розетки | 2,5 мм² | 16 А |
| Сварочный аппарат, станок | 4–6 мм² | 25–32 А |
Способы прокладки проводки

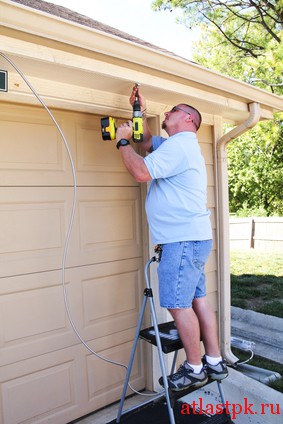

Гараж — нежилое помещение, поэтому проводку в нём обычно делают открытой. Кабель прокладывают:
- в трубах — гофрированных, гладких ПВХ или металлических;
- в кабель-каналах, коробах и лотках;
- прямо по стене — только если помещение не пожароопасное, а кабель сам по себе достаточно защищён от механических повреждений.

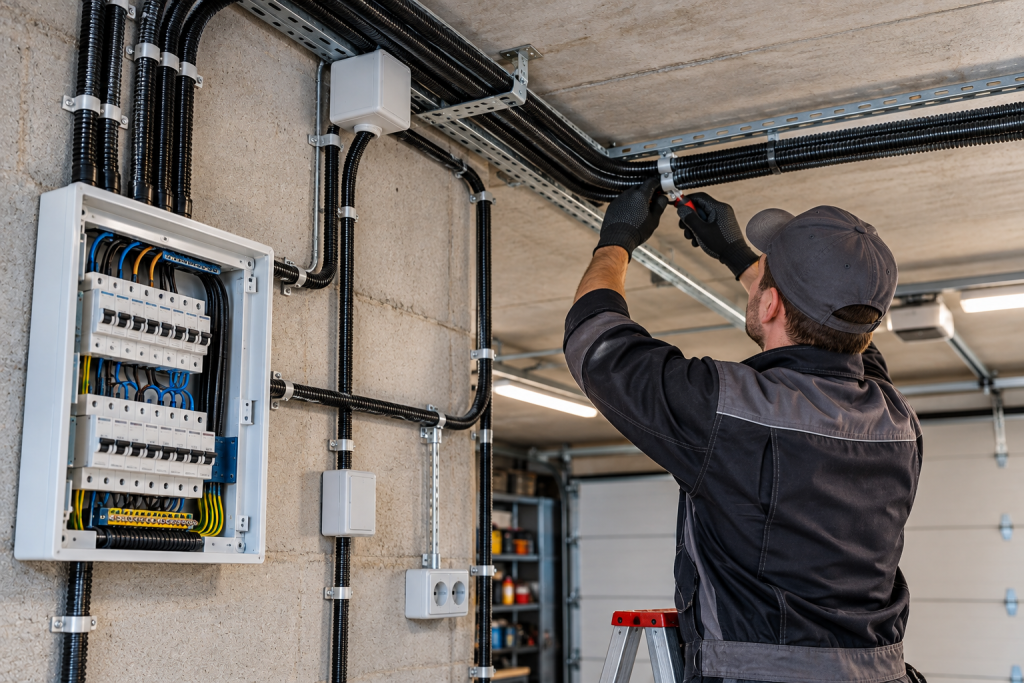

Электрощиток и защитные аппараты
Надёжность и безопасность электроснабжения гаража во многом зависят от правильно собранного распределительного щитка.
Вводной автомат
При отдельном подключении лимит мощности задаёт автоматический выключатель в щитке со счётчиком. На вводе в щиток самого гаража ставят ещё один автомат подходящего номинала. Он дополнительно защищает счётчик и вводной кабель от короткого замыкания и перегрузки, если автомат в щитке учёта не сработает.
Автоматы на каждую линию
Каждую линию, отходящую от щитка, — освещение, розетки, мощные приборы — защищают отдельным автоматическим выключателем. Его номинал подбирают так, чтобы он надёжно защищал все элементы линии от сверхтоков.
Заземление и УЗО
Проводка в гараже обязательно должна быть заземлена. Кроме того, нужны устройства защитного отключения (УЗО) или дифавтоматы — как на отдельные линии, так и на всю проводку в целом. Для розеточных линий обычно выбирают УЗО с током утечки 30 мА.
Влажность и степень защиты оборудования
В гараже повышенная влажность, а проводку и арматуру легко задеть инструментом или деталями. Поэтому розетки, выключатели, светильники, распределительные коробки и щитки выбирают с корпусом соответствующей степени защиты — как правило, не ниже IP44, а для светильников над смотровой ямой и мест, куда может попасть вода, — выше.
Чек-лист электрики в гараже
- Решить вопрос подключения: от дома, от квартиры (с согласованием) или отдельно к сети.
- Составить схему: освещение рабочих мест, розетки без удлинителей, отдельные линии для мощных приборов.
- Проложить проводку открыто — в трубах, коробах или лотках.
- Установить вводной автомат и отдельный автомат на каждую линию.
- Выполнить заземление и поставить УЗО или дифавтоматы.
- Выбирать розетки, выключатели и светильники со степенью защиты от IP44.
