Импульсные реле – что это такое?

При необходимости управления осветительными устройствами из нескольких точек, удаленных на некотором расстоянии друг от друга, используют несколько проходных (перекрестных) выключателей. В данном случае к каждому отдельному выключателю ведется два-три провода (в зависимости от типа светильника) сечением, соответствующим току нагрузки данного осветительного устройства. Если количество мест, с которых планируется управлять светильниками, не более двух-трех, при этом расстояние до светильника сравнительно небольшое, способ применения традиционных проходных и перекрестных переключателей актуален. Во всех остальных случаях наиболее предпочтительно использовать для управления осветительными устройствами импульсные реле.

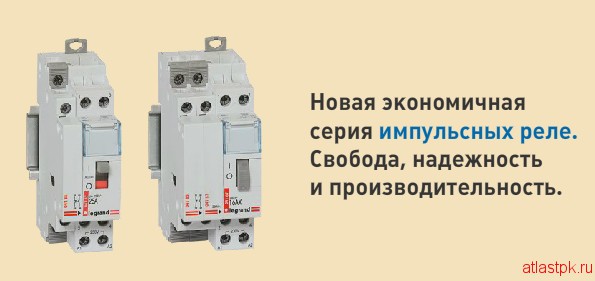

Что такое импульсное реле?

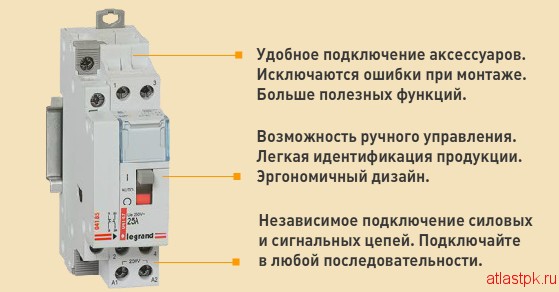

Приведем краткую характеристику данных электрических аппаратов и приведем аргументы в пользу их применения для управления осветительными устройствами. Для начала рассмотрим, что же такое импульсное реле. Принцип работы обычного электрического реле следующий. В реле есть катушка, которая втягивает сердечник, соединенный с группами контактов. При подаче напряжения на данную катушку, втягивается сердечник, который в свою очередь замыкает или размыкает контакты, в зависимости от их изначального положения. Основное преимущество реле заключается в том, что ток (напряжение), который подается на катушку управления реле, как правило, небольшой, а ток, который коммутируется контактными группами реле, может быть в несколько раз больше. При этом реле находится во включенном положении в том случае, если на катушке будет присутствовать напряжение (ток). Когда напряжение с катушки будет снято, реле будет выключено, и контакты примут исходное положение. Принципиальное отличие импульсного реле от реле традиционного типа в том, что для его включения не нужно постоянно подавать напряжение на цепь управления – достаточно одного импульса. Причем подачей импульса реле замыкается, таким же импульсом реле размыкается. Если для управления обычным реле необходимо постоянно подавать напряжение на катушку, то в случае использования импульсного реле электроэнергия, расходуемая цепями управления реле, потребляется только в момент подачи импульса. Применение импульсного реле в различных электронных устройствах не всегда оправдано, так как в нем отсутствует возможность контроля текущего положения контактных групп. Для осветительных сетей данное устройство подходит идеально. Ниже приведем краткую характеристику импульсных реле, применяемых для управления освещением. Импульсные реле бывают двух типов, в зависимости от принципа работы: электромеханические и электронные. Импульсное реле электромеханического типа имеет конструкцию по принципу работы аналогичную всем электромеханическим реле, независимо от типа – катушка, сердечник, контакты и другие механические устройства, которые обеспечивают выполнение одной функции – поочередного отключения и включения в случае подачи импульса на катушку управления. В импульсных реле электронного типа данную функцию выполняют полупроводниковые элементы или микропроцессоры. Основное преимущество импульсных реле электронного типа в том, что в них, помимо основной функции замыкания и размыкания контактов при подаче импульса, может быть реализовано множество дополнительных функций. Преимущества импульсного реле Legrand

Использование импульсных реле для управления осветительными устройствами

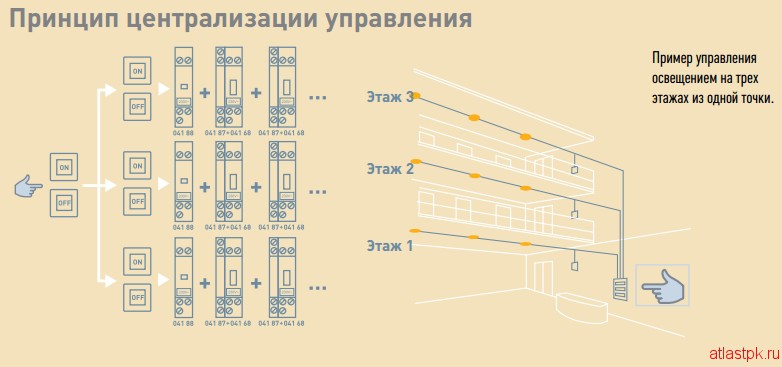

Приведем несколько примеров использования импульсных реле для управления светильниками. Например, в здании есть очень длинный коридор, в нем установлено несколько светильников. Для удобства управления осветительными устройствами планируется предусмотреть возможность включения освещения с четырех различных точек. Как и упоминалось в начале статье, что использование традиционных перекрестных и проходных выключателей для управления освещением актуально только в том случае, если расстояние между местами установки выключателей сравнительно небольшие и их общее количество не более двух-трех. В противном случае целесообразнее использовать для управления освещением импульсные реле. Использование импульсных реле для централизации управления Основное преимущество использования импульсного реле, по сравнению с обычными выключателями освещения в том, что для подключения кнопок управления данным реле можно выбрать провод с минимальным сечением. В то время как в случае использования обычных выключателей все провода (кабеля) должны иметь сечение, которое соответствует фактической нагрузке электроприборов, в данном случае осветительных устройств. Существуют отдельные типы импульсных реле, которые имеют несколько цепей управления. Например, при подаче импульса на первую цепь реле может замыкаться и размыкаться, а при подаче импульса на другую цепь – только размыкаться. Чем это удобно? С помощью данной функции можно реализовать возможность одновременного отключения всех светильников, расположенных во всем доме. Например, можно объединить цепи отключения всех реле, установленных для управления светильниками в доме, и вывести их на кнопку, расположенную недалеко от входной двери. Теперь, когда вам необходимо выйти из дома, не нужно бегать по всем комнатам и проверять отключенное положение светильников – достаточно нажать одну кнопку и все светильники отключатся. Также следует отметить такое преимущество использования импульсного реле, как удобство управления. Во-первых, кнопкой управлять значительно удобнее, чем клавишным выключателем. Во-вторых, благодаря тому, что для управления данным реле достаточно короткого импульса, можно дать волю фантазии и реализовать необычный способ включения освещения или других электроприборов при помощи импульсного реле.
