Кабель для систем пожарной безопасности КПС и КПСВВ сходства и различия

При монтаже современных систем сигнализации, систем контроля доступа и других систем управления, контроля и связи естественно возникает вопрос использования подходящего кабеля для прокладки и подключения этих систем. Таким кабелями являются кабели марок КПС и КПСВВ, которые очень похожи, и в то же время имеют некоторые различия.

К - Кабель
П - Пожарной
С - Сигнализации
В - Изоляция из ПВХ пластиката
В - Оболочка из ПВХ пластиката

Обе разновидности имеют жилы, скрученные парно, с определенным шагом скрутки и одинаковыми сечениями жилы, оба используются для систем пожарной сигнализации, оба могут иметь оболочку из ПВХ пластиката пониженной горючести с пониженным газо- дымовыделением (нг-LS)

или оболочку ПВХ пластиката пониженной горючести с пониженным газо- дымовыделением и низкими показателями токсичности продуктов горения (нг-LSLTx)

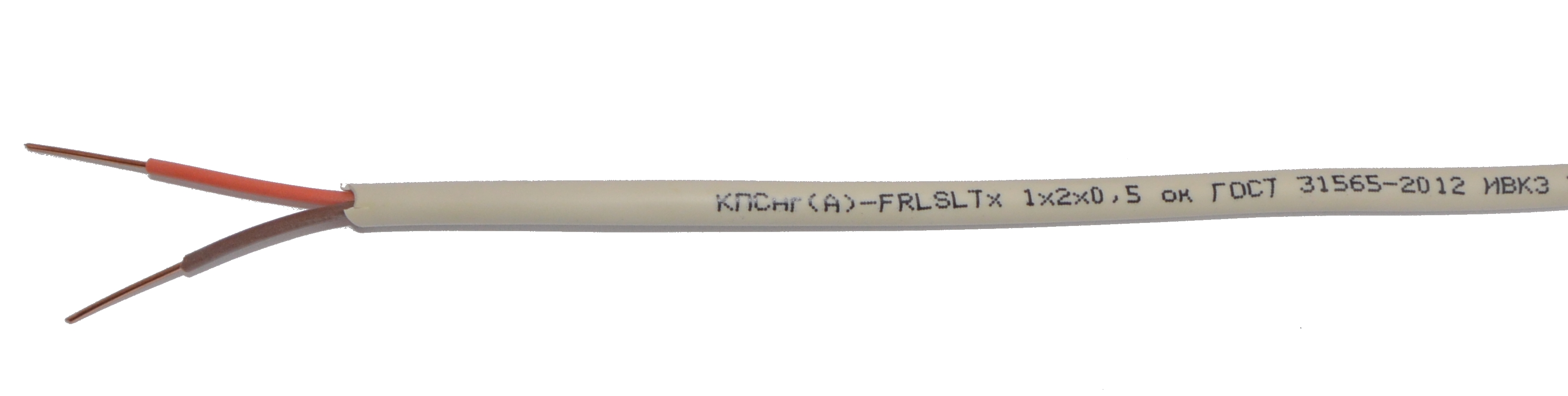

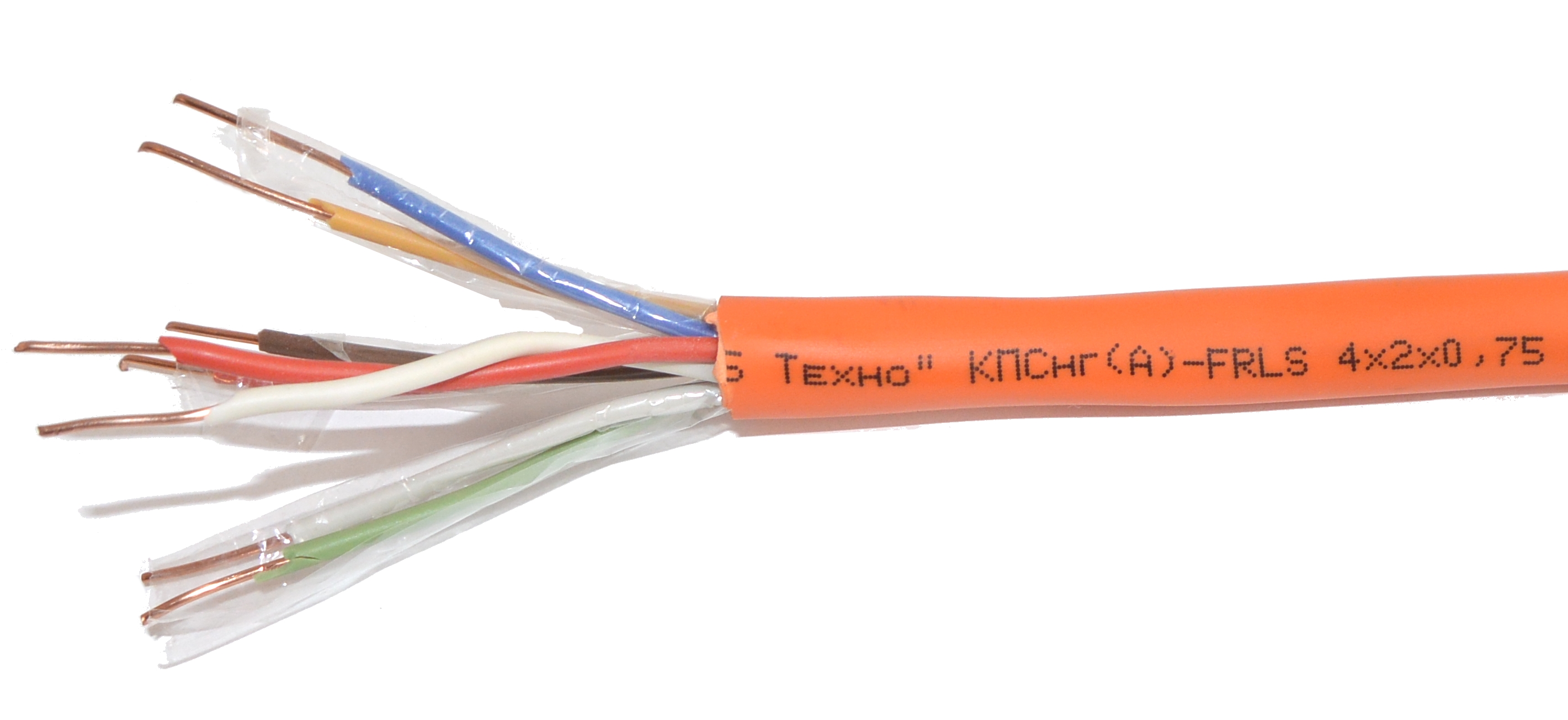

Однако, существенное различие все-таки есть. Изоляция жил кабеля КПС может изготавливаться из кремнийорганической резины (тогда кабель маркируют КПСнг(А)-FRLS), которая под воздействием открытого огня образует огнестойкую керамическую оболочку, способствующую работе кабеля в течении 180 минут. Собственно, так и проверяют на огнестойкость (FR- fire resistant) – воздействуют в течении 180 минут огнем с примерной температурой 750 градусов по Цельсию.

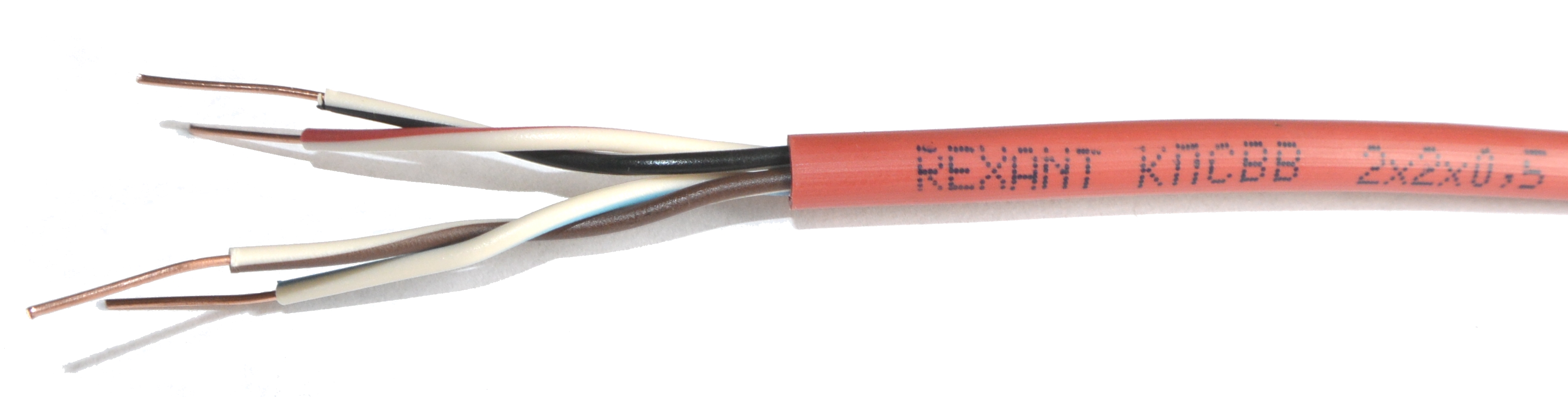

Таких требований к кабелю КПСВВ не предъявляют. И в его маркировке отсутствует аббревиатура FR. Иногда встречаются запросы от монтажников, проектировщиков и, даже иногда встречаются на просторах интернета подобные маркировки. Технические специалисты заводов производителей, с которыми мы сотрудничаем, авторитетно заявляют, что маркировка КПСВВнгFRLS ошибочна. Изоляция из поливинилхлоридного пластиката, которую используют в КПСВВ, априори не может обеспечить огнестойкость кабеля.

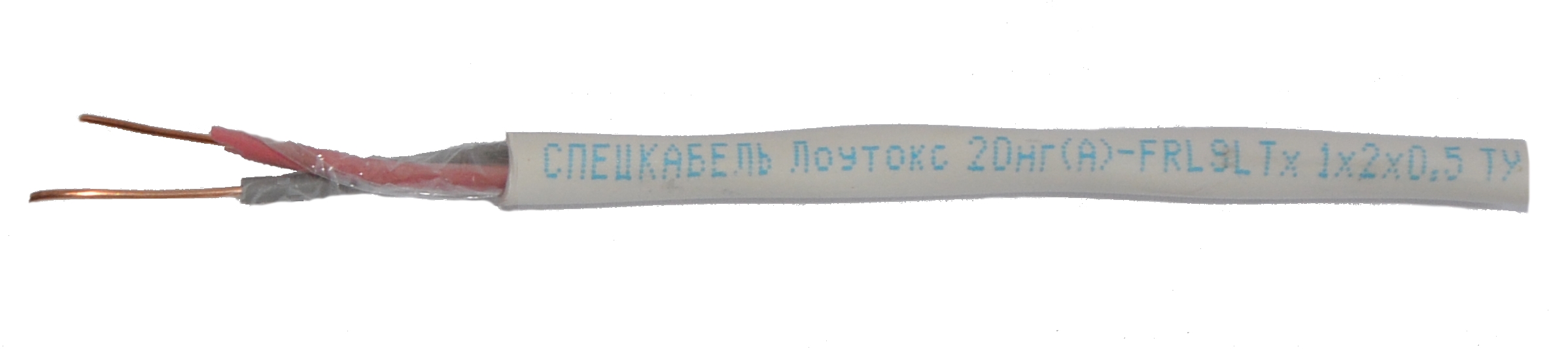

НПП «Спецкабель», один из лидеров на рынке кабелей специального назначения, производит аналог КПСнг(А)-FRLSLTx, который носит запатентованное название «Лоутокс».

Маркируется «Лоутокс» цифрами 20,21,30,31. Где первая цифра – обозначает: 2- кабель парной скрутки, 3- параллельные пары с разделяемой перемычкой (жилы не свиты в паре между собой, а идут параллельно), 0 – без экрана, 1 – с экраном. Лоутокс 30(31) производится только с диаметром жилы 0,52 – что соответствует сечению 0,2. В Лоутоксе 20(21) Но возможно также изготовление под заказ кабеля с диметром ТПЖ от 0,2 до 2,5 мм.

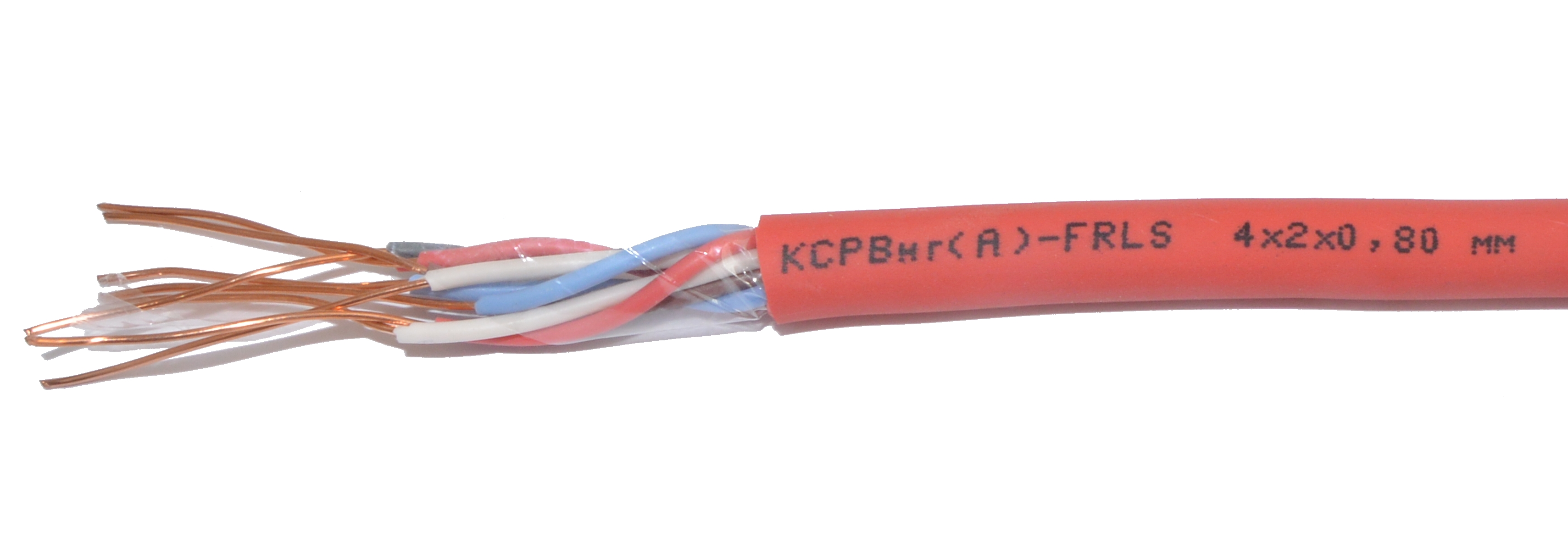

Другой известный производитель кабелей для слаботочных систем «Паритет» выпускает аналог КПС под собственным ТУ с названием КСРВ и аналог КПСВВ с названием КСВВ.

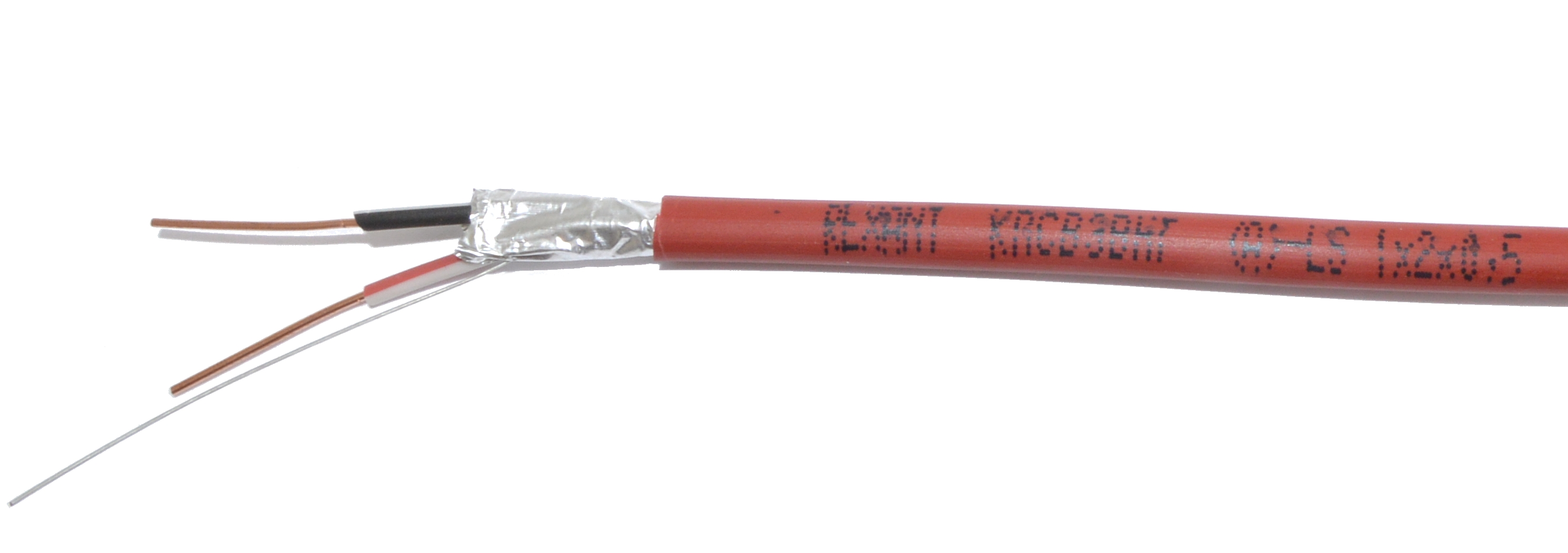

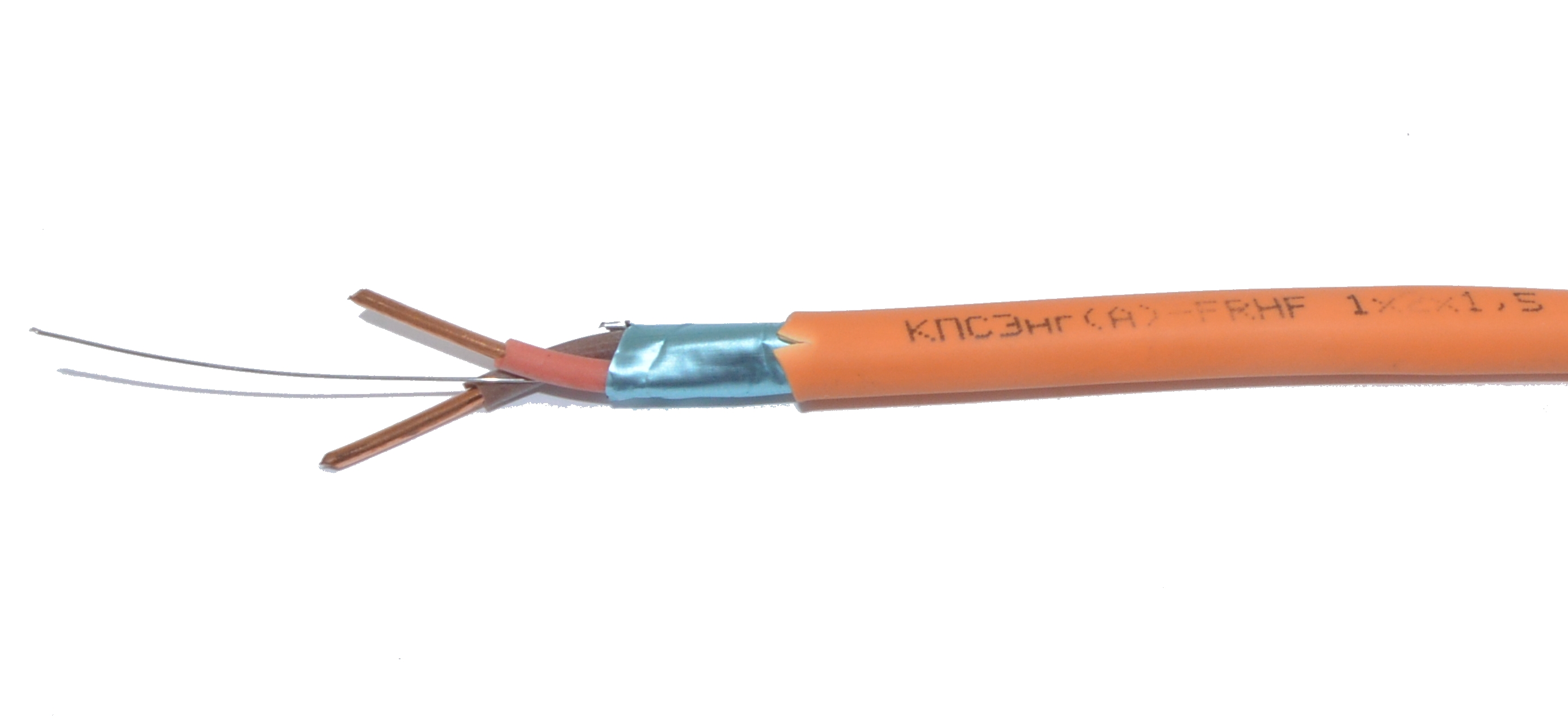

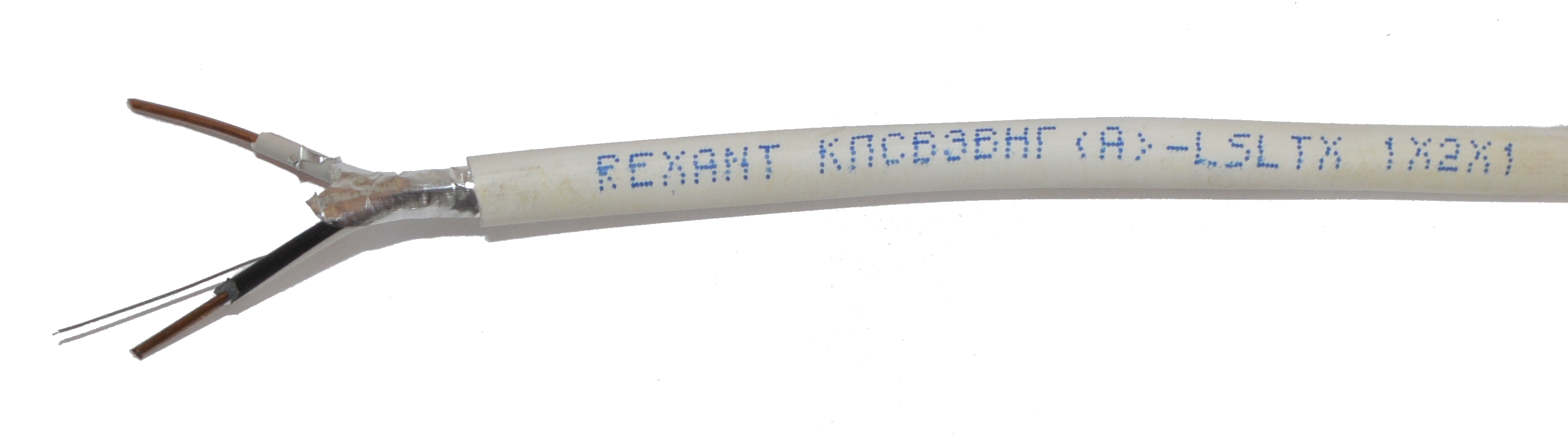

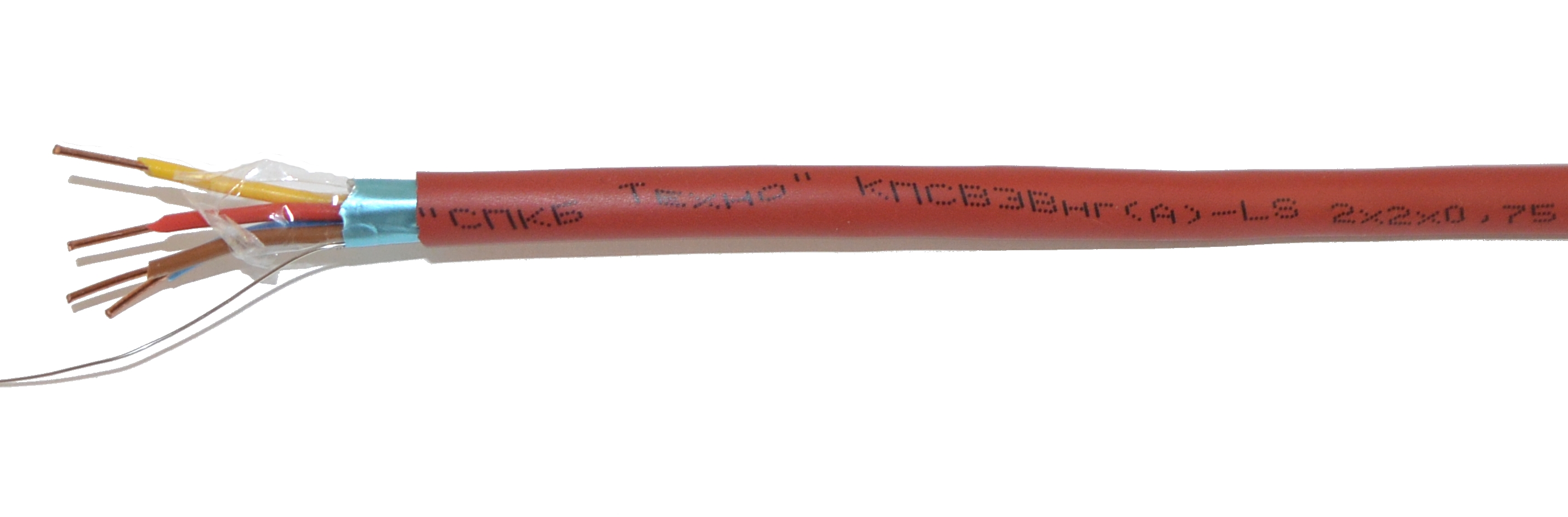

Буква «Э», встречающаяся в маркировке кабеля не что иное, как экран. Конструкция с экраном возможна, как у кабеля КПСЭ, так же и у КПСВЭВ. Экран делается из алюмолавсановой ленты с размещением для удобства монтажа, а так же для улучшения работы экрана при его обрыве продольного проводника.

Алюминий материал достаточно хрупкий. При монтаже неизбежны изгибы и возможны случайные механические воздействия на кабель. Именно для этих целей в основании тонкого алюминиевого экрана используется основа из полимера лавсана.

Экран защищает от потери сигнала, которые неизбежно возникают под воздействием магнитных полей и электромагнитных помех от расположенных рядом групп силовых кабелей, либо трансформаторов и прочего электротехнического оборудования.

Вся продукция производителей, с которыми мы сотрудничаем, проходит обязательную сертификацию. Мы понимаем, насколько важно осуществить монтаж систем охранной и пожарной сигнализации только качественными, сертифицированными материалами проверенных производителей. Обращайтесь к нам в ООО «Атлас» и мы дадим грамотную техническую консультацию по выбранной вами продукции, в случае необходимости предложим подходящий аналог и конечно предоставим для технадзора всю необходимую документацию, подтверждающую соответствие ГОСТу и ТУ производителя.

На людях, которые занимаются проектированием и монтажом систем пожарного оповещения и тушения лежит огромная ответственность. Цена ошибки при использовании некачественных материалов – людское здоровье. Экономия при создании систем, от которых зависит жизнь человека - не уместна и преступна!
