Кабель для сварочного аппарата

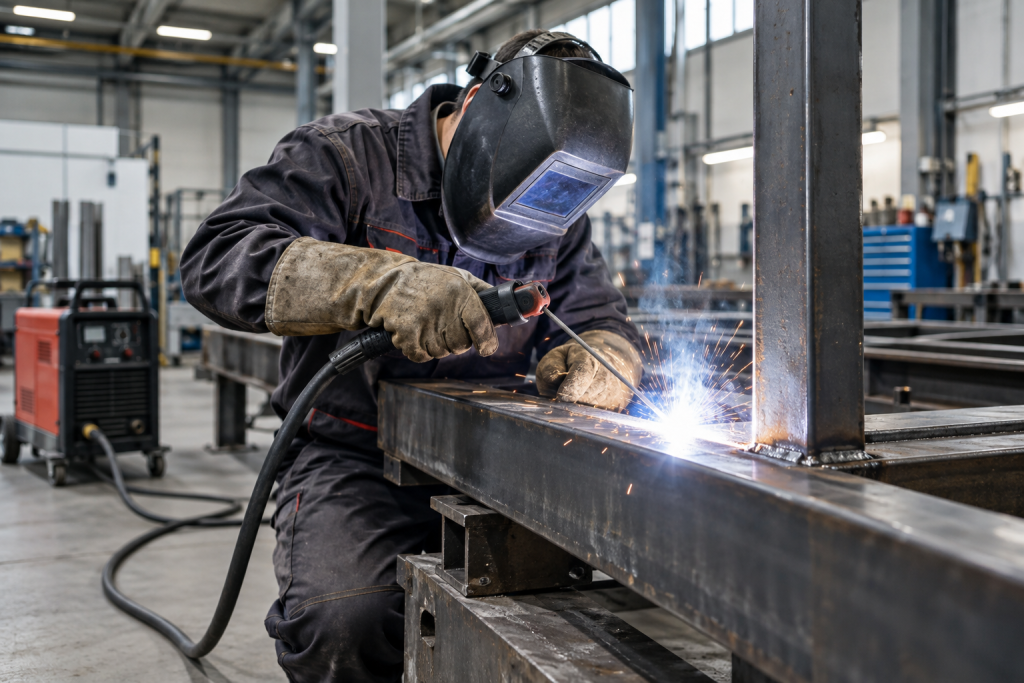

В процессе создания разнообразных конструкций часто требуется неразъемное соединение отдельных металлических деталей, которое обеспечивается электродуговой сваркой.
Преимущества электросварки
По сравнению с клепкой, болтовым соединением, газовой сваркой и т.д. обращение к электросварке выгодно:
- возможностью получения прочного и герметичного соединения;
- высокой скоростью выполнения работ;
- низкой стоимость шва, оборудования и расходных материалов;
- простотой формирования швов сложной формы.

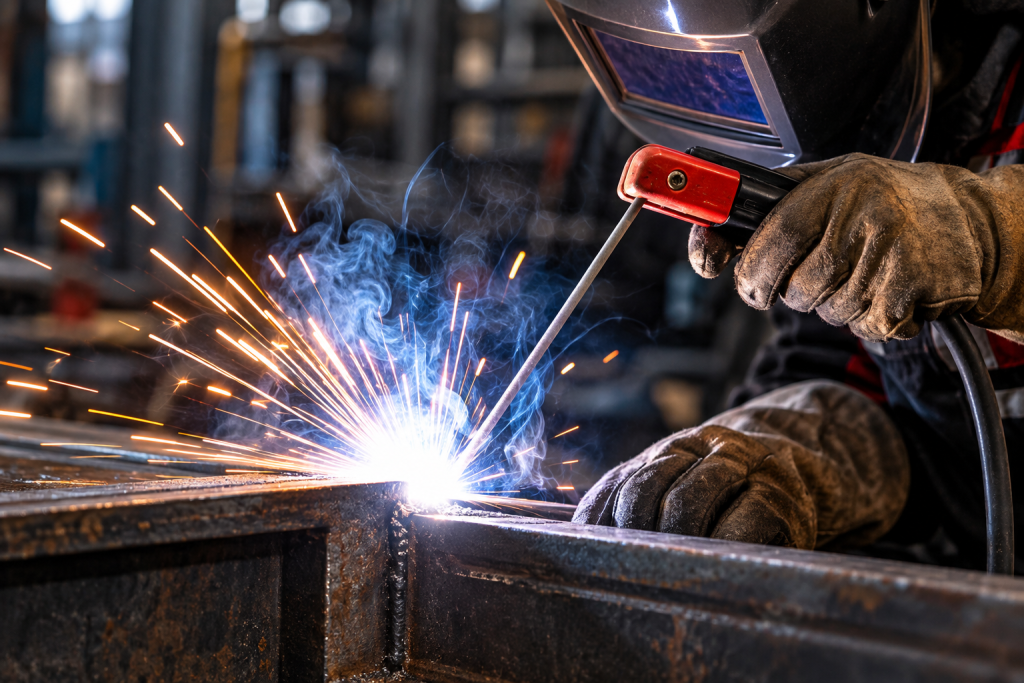

Реализация метода основана на том, что через электрод и свариваемые элементы пропускают электрический ток. В точке их соприкосновения возникает дуга, под действием которой металлы плавятся и сливаются друг с другом. Шлак электрода за счет меньшего по сравнению с металлом удельного веса вытесняется на поверхность, где после застывания образует защитную пленку.
Общие требования к сварочным кабелям

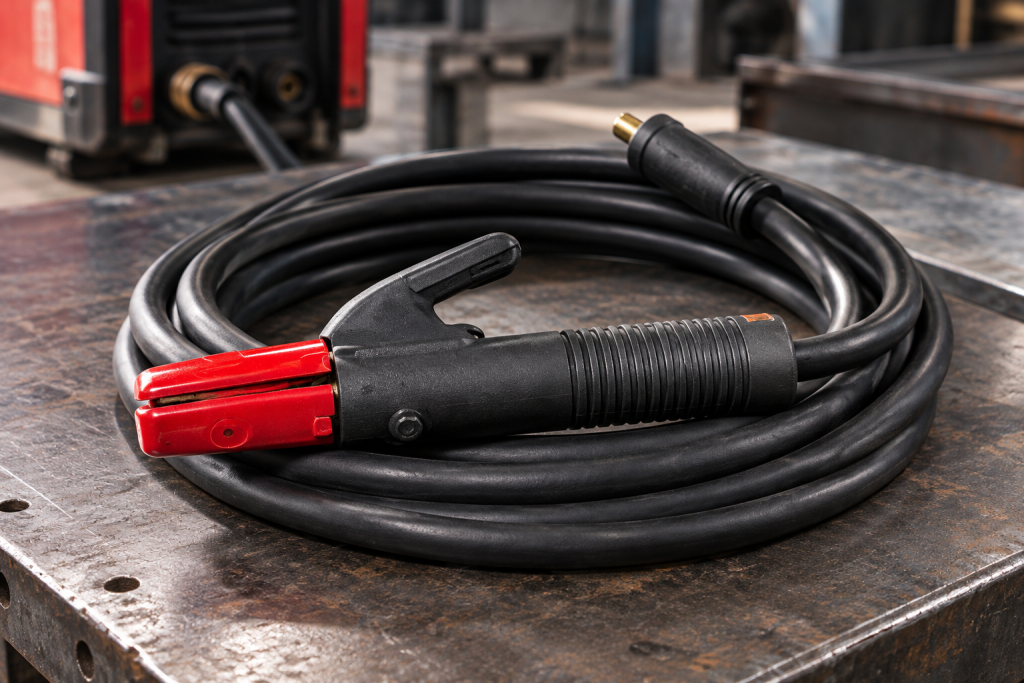

Источником тока является трансформатор, а доставка снимаемой с него электрической энергии к электроду осуществляется по кабелю. Специфичные условия эксплуатации последнего требуют применения специализированных изделий, которые должны
- обеспечивать передачу больших токов;
- обладать повышенной гибкостью;
- иметь высокую износоустойчивость;
- гарантировать безопасность проведения сварочных работ.

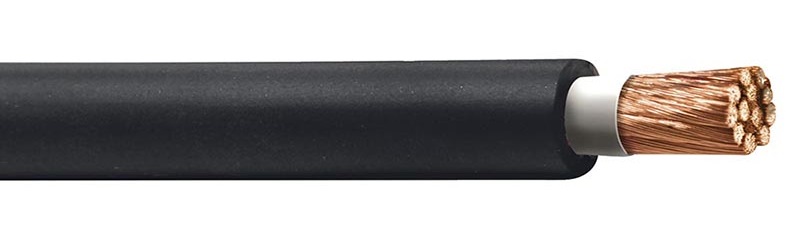

Все это достигается выбором соответствующей конструкции и материалов. Наиболее часто применяется сварочный провод марки КГ. Иногда встречаются его импортные аналоги.
Расшифровка марки сварочного кабеля
Марка КГ представляет собой двухблочную буквенно-цифровую последовательность, в которой в краткой форме отражены основные потребительские параметры продукта.
Первый буквенный блок означает следующее:
- К (от кабель) – указывает на то, что изделие наряду с одной или несколькими токопроводящими жилами содержит общую защитную оболочку;
- Г (гибкий) – отмечает, что в процессе эксплуатации допускаются многочисленные изгибы без потери потребительских качеств.
Второй цифровой блок марки в интуитивно понятной форме определяет количество жил и поперечное сечение каждой из них. При наличии нескольких проводов с различным сечением применяется многозвенная структура со знаком “+” как разделителем звеньев.

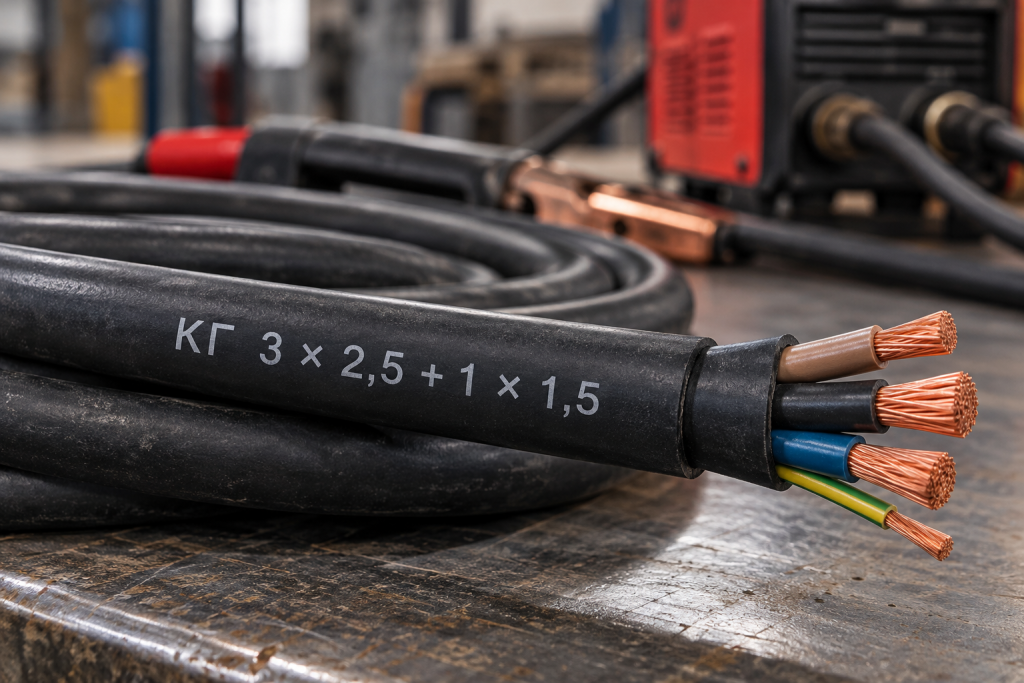

Например, запись кабель КГ 3 × 2,5 + 1 × 1,5 указывает на то, что речь идет о гибком сварочном кабеле с четырьмя проводами, три из которых являются основными и имеют сечение в 2,5 мм2, а четвертый, через который производится заземление, - 1,5 мм2.
Иногда к индексу добавляется рабочее напряжение в киловольтах. Например, 380-вольтовому кабелю присваивается марка КГ 5 × 6-0,38.
Назначение и варианты исполнения

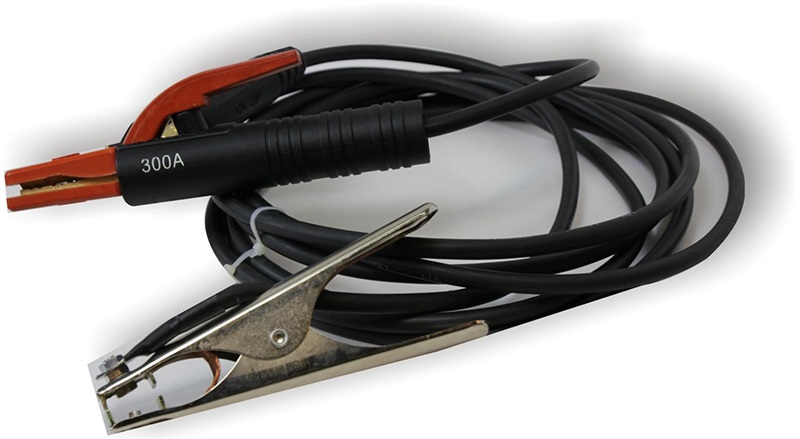

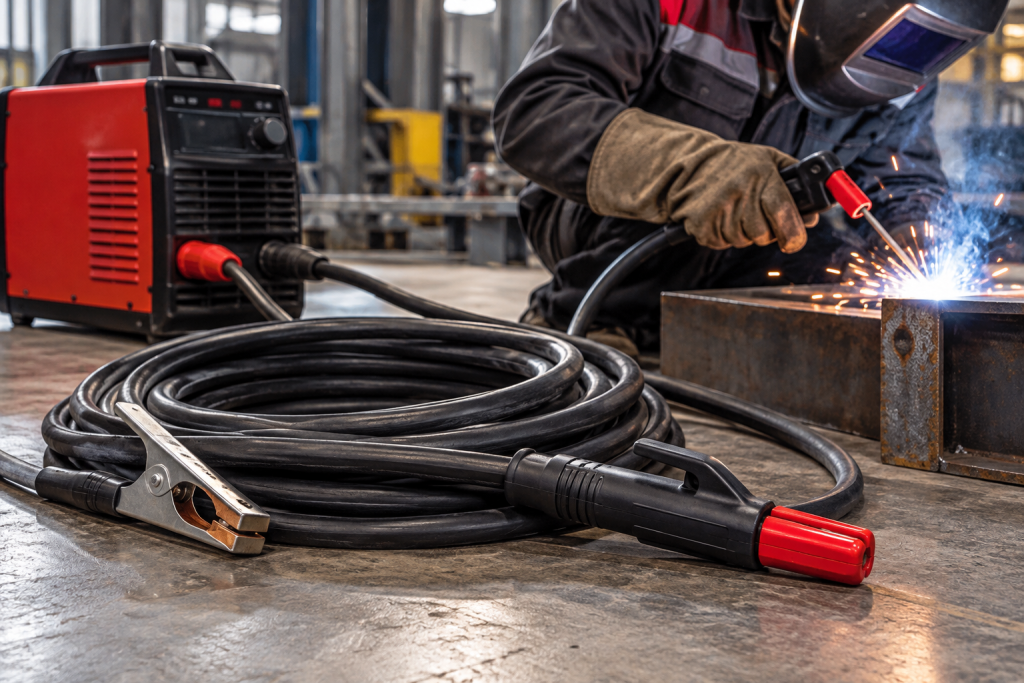

Кабель кг, известный также как кабель сварка, предназначен для
- подключения сварочного аппарата к питающей силовой сети,

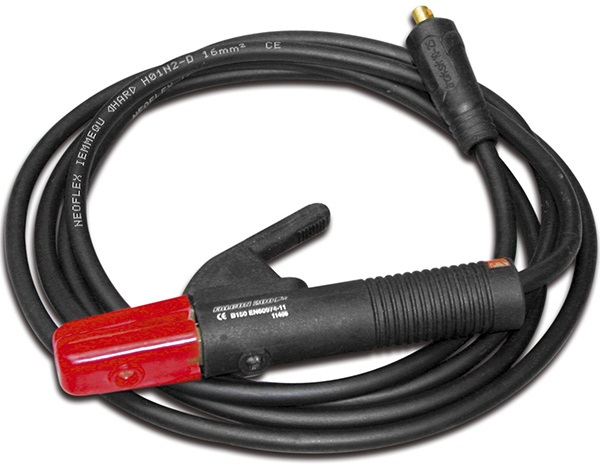

- передачи электрической мощности на держатель электродов.
В соответствии с этим большинство изделий рассчитано на эксплуатацию в сетях переменного тока бытовой и промышленной частоты с максимальным напряжением 660 В. При переходе на постоянный ток допустимое напряжение увеличивается до 1000 В.
Изначально КГ рассчитывался на условия эксплуатации, типовые для средней полосы и промышленного применения. Удачная конструкция вызвала появление ряда модификаций, расширивших область его использования. Их структура и исполнение отдельных элементов не отличается от прототипа, а получение тех или иных дополнительных свойств достигается изменением рецептуры материалов изоляции жил и оболочки. Серийно производятся такие варианты кабеля как
- холодностойкий с эластичной оболочкой и уменьшенной до -60°С рабочей температурой;
- тропический с увеличенной то +85 °С максимальной температурой оболочки, которая устойчива к воздействию плесневых грибов;
- особо гибкий с уменьшенным допустимым радиусом изгиба;
- с улучшенными противопожарными характеристиками за счет применения оболочки, которая не поддерживает процесс распространения горения.
Правила подбора
Кабель для сварочного аппарата, сечение отдельных жил которого меняется в пределах от 0,75 до 400 мм2, подбирается в зависимости от
- рабочего напряжения сети;
- мощности электроприемника;
- эксплуатационной температуры;
- ожидаемого радиуса изгиба.
Паспортное рабочее напряжение изделия не должно быть меньше сетевого.
Проверка соответствия по силе тока занимает чуть больше времени и заключается в следующем. Наибольший отдаваемый ток зависит от мощности сварочного аппарата. Этот параметр содержится в его технических характеристиках или находится расчетом. Далее выполняется простое сравнение: при токе до 240 А кабель штатно передает до 10 А/мм2, при более высоких нагрузках целесообразно ориентироваться на норму 5 А/мм2.
Величина наименьшего эксплуатационного радиуса изгиба составляет восемь внешних диаметров. При работе в стесненных условиях следует переходить на КОГ.
Применяемые материалы и хорошо проработанная конструкция обеспечивают изделию возможность нормальной эксплуатации в температурном диапазоне от -40 до +50°С. Относительная влажность воздуха может достигать 98%, если окружающая температура не превышает +35 °С.
Кабель выдерживает нескольких десятков тысяч изгибов на угол до 180°.
Продолжительность эксплуатации составляет четыре года. Заводская гарантия равна 6 месяцам с момента ее начала при дополнительном ограничении не более года с даты изготовления.
Признаки качественного продукта
Быстро оценить качество кабеля можно по ряду признаков. Основными из них являются следующие:

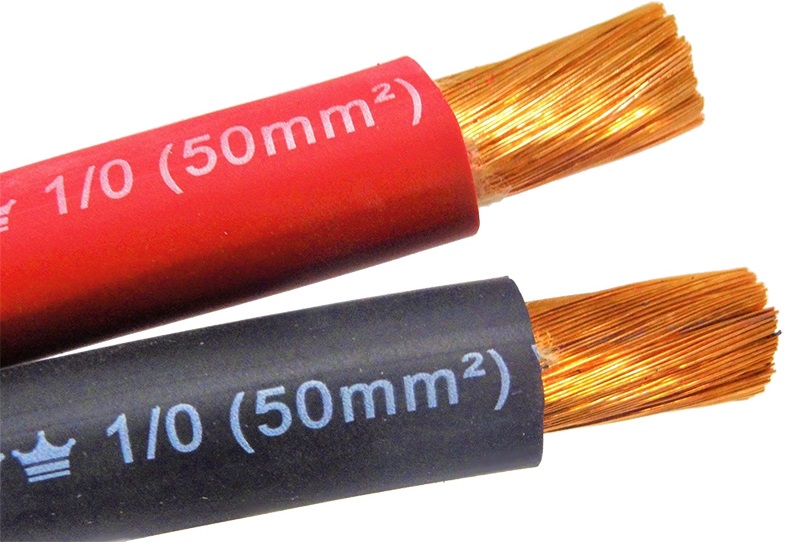

- в технических характеристиках должна приводиться эффективная площадь жилы, а не общая;
- формирование отдельной жилы из большего количества проволок увеличивает как токовую нагрузочную способность, так и улучшает изгибные характеристики;
- цена такого продукта не может сильно отличаться в меньшую сторону от среднерыночной;

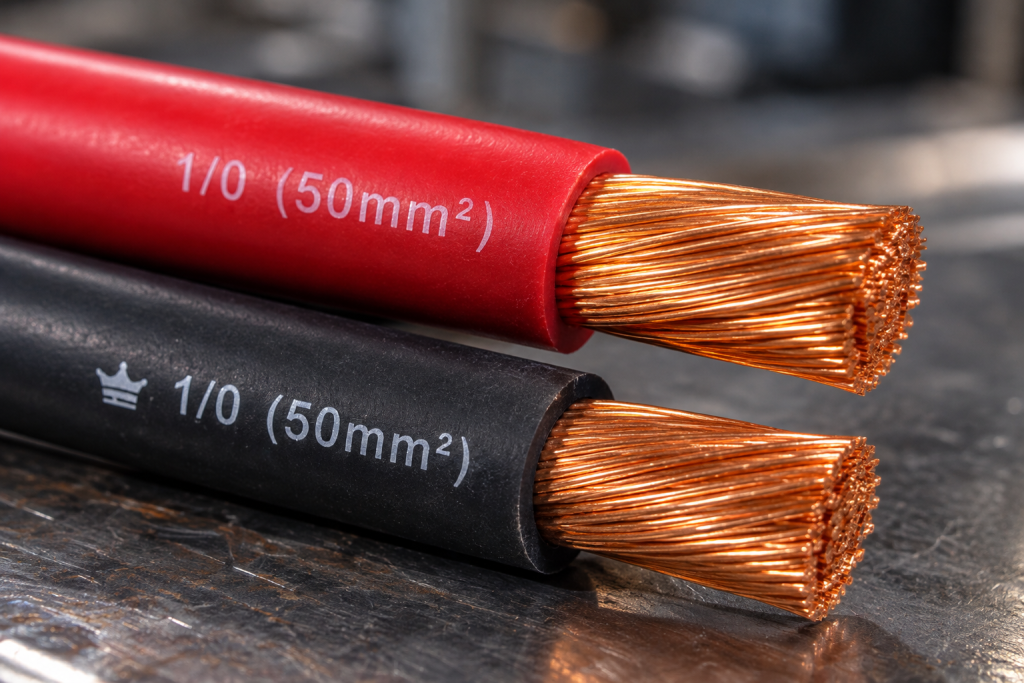

- недопустим отказ от меди в пользу омедненного алюминия; медь должна иметь хорошую степень очистки от примесей (можно оценить по величине сопротивления);
- оболочка и/или изоляции из ПВХ-пластиката вместо резины существенно увеличивает срок службы.
Целесообразно приобретение продукции ведущих производителей, которые уделяют большое внимание качеству продукции.
Расход
Нормы расхода при промышленном использовании задаются строительными нормами ВСН-435. Они распространяются на монтаж и изготовление различных конструкций и сооружений. Документ содержит подробные таблицы для каждого случая применения. Учитывается также нормативный срок эксплуатации.
При бытовом применении протяженность кабеля подбирают таким образом, чтобы он не стеснял сварщика при выполнении всех видов работ и при сварке лежал на полу как минимум с 10-процентным запасом. Максимальная протяженность установлена равной 40 м.
При выполнении 40-метрового ограничения, нехватке длины и отсутствии ограничений со стороны сварочного оборудования допустимо нарастить кабель. В месте сростка обязательно
- используется опрессовка;
- производится тщательная изоляция.
При прочих равных условиях и наличии технической возможности рекомендуется перенести сварочный аппарат к месту работы, а не наращивать длину кабеля.
Особенности поставки
Изделия марки КГ находят очень широкое применение на практике, так что кабель для сварочного аппарата купить проблем не составит. Большинство марок с сечением жил до 95 мм2 относятся к складским продуктам.
Кабель сварочный, цена на который в независимости от марки обычно устанавливается на уровне рекомендованной производителем, серийно выпускается полутора десятками отечественных заводов по общему ТУ. Они практически идентичны, а имеющиеся отличия определяются главным образом применяемыми материалами. Характеристики продукции гарантируются необходимыми сертификатами.

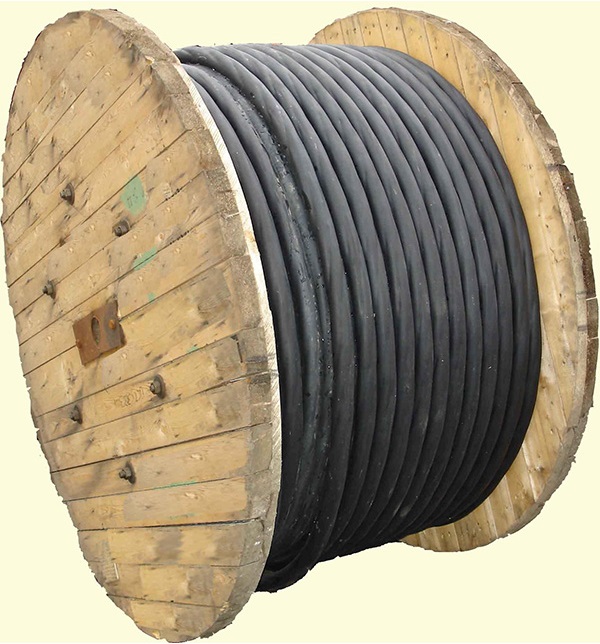

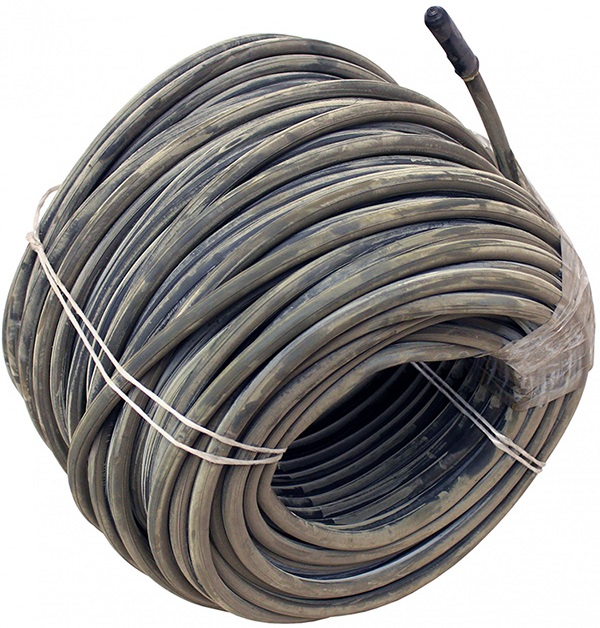

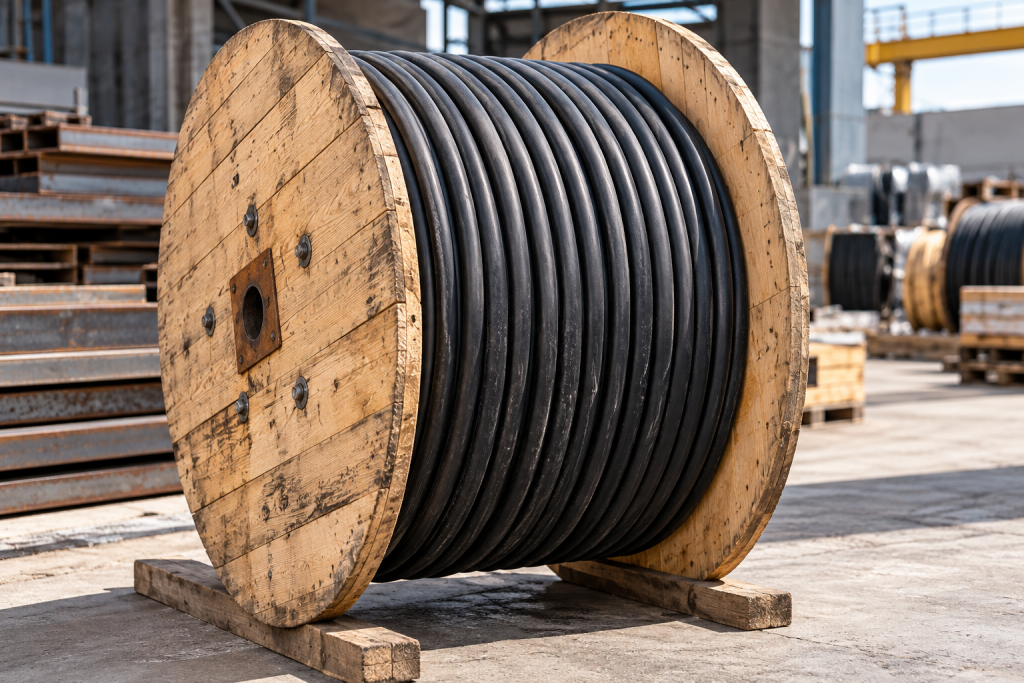

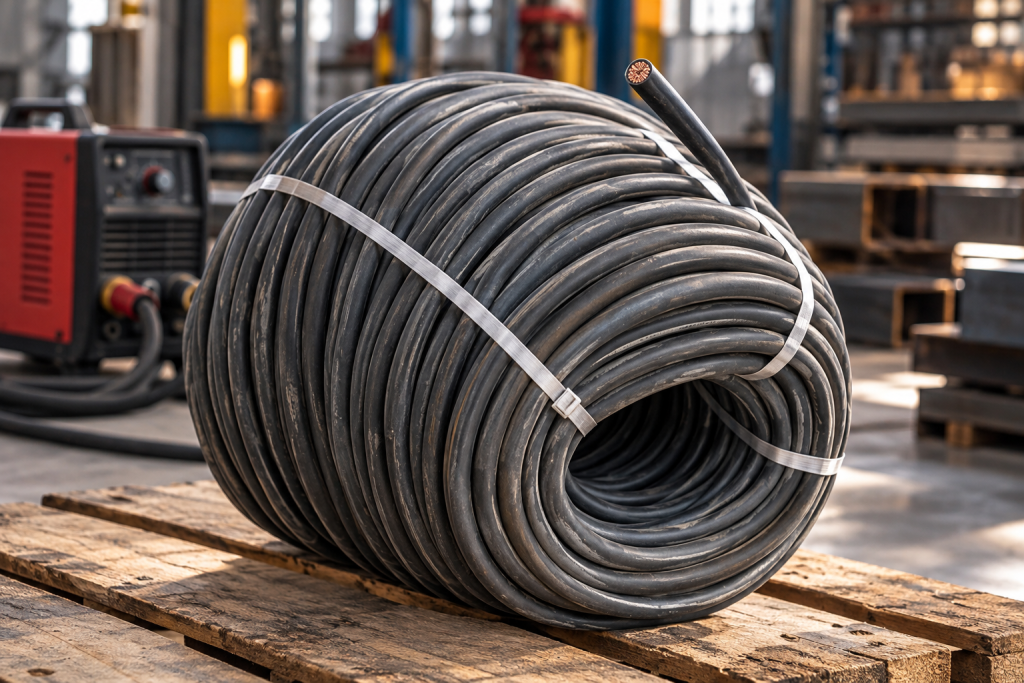

Кабель для сварочного аппарата, сечение, количество и площадь жил которого могут иметь различные значения, поставляется преимущественно на барабанах. Минимальная заводская строительная длина вне зависимости от номера использованного барабана меняется в пределах 100 – 150 м, уменьшаясь по мере наращивания сечения токопроводящих жил. В случае небольших длин практикуется также бухтовая упаковка, что оказывается более удобным для транспортировки и складского хранения.
