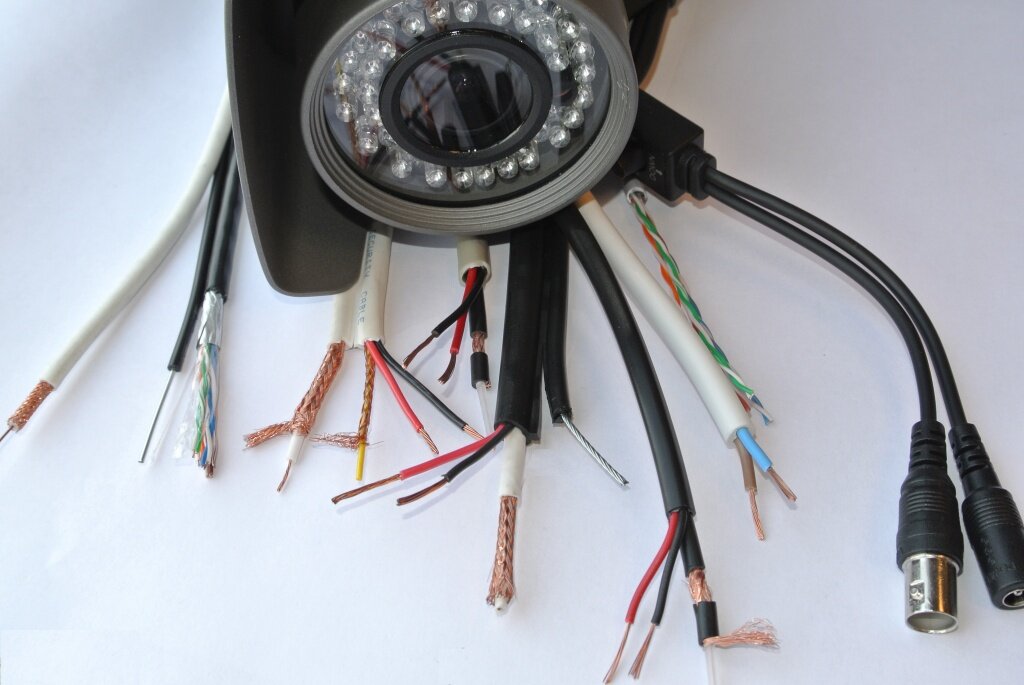

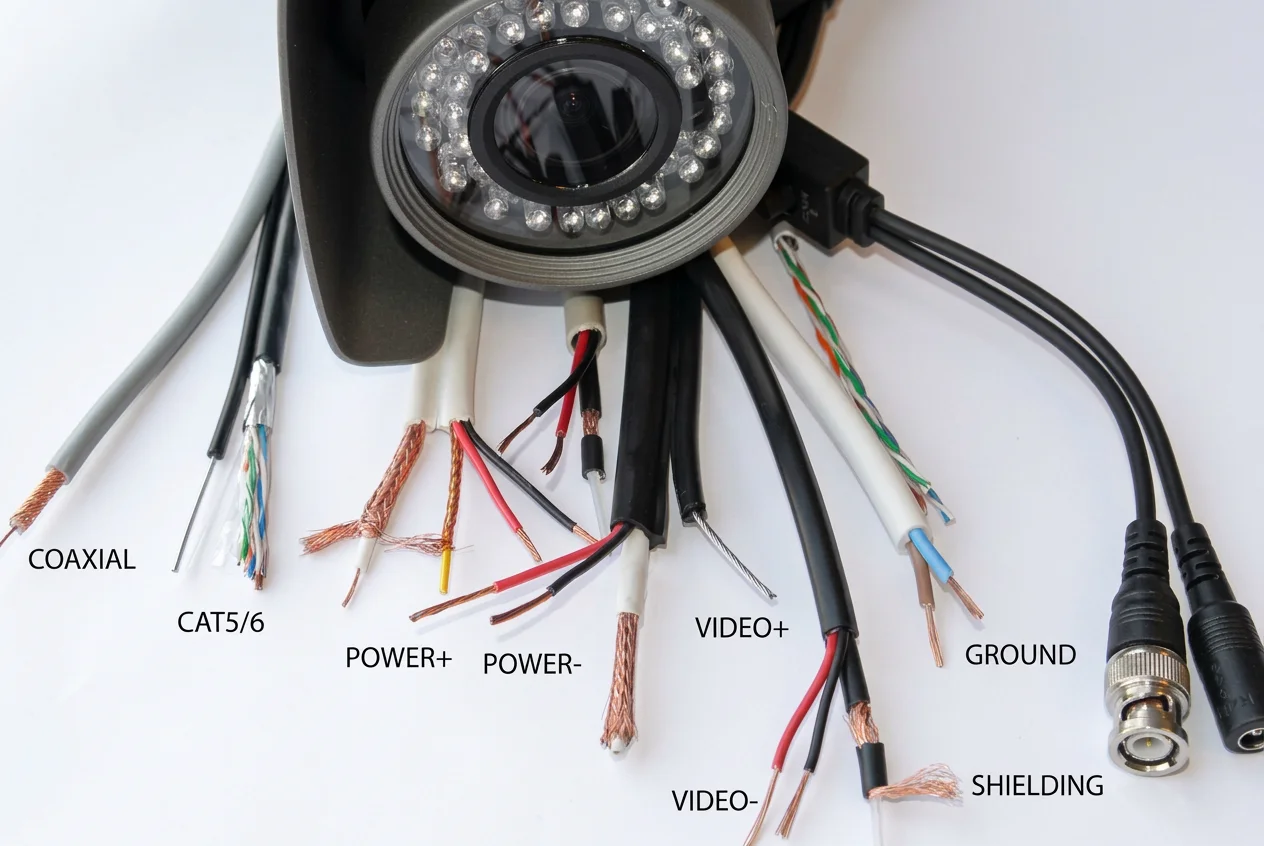

Кабель для видеонаблюдения

Данный вид электрокабельной продукции бывает нескольких видов, отличающихся между собой по применению, принципу передачи сигнала, полосе пропускаемых частот, способу исполнения и стоимости соответственно.

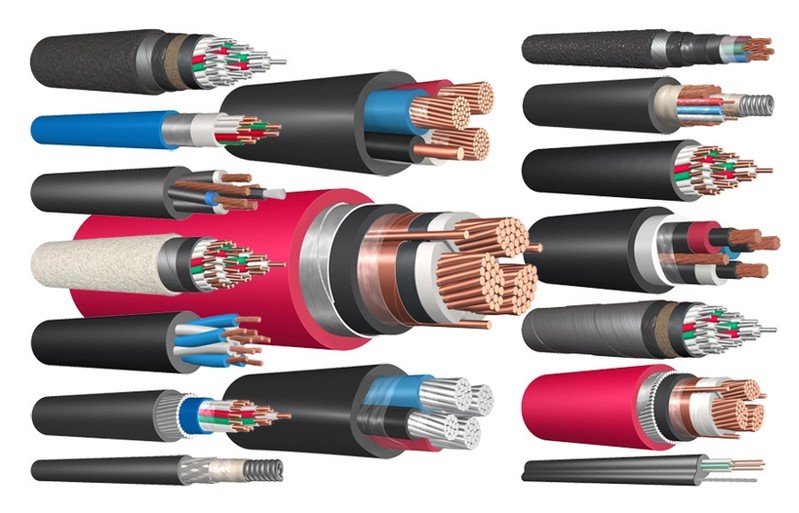

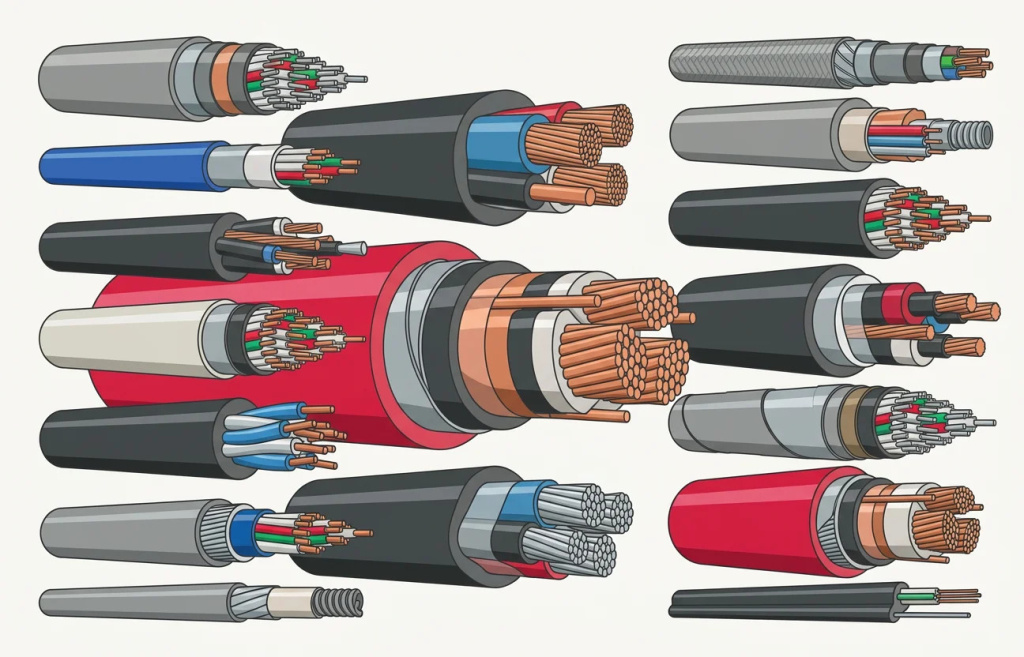

Виды кабелей для видеонаблюдения.

Можно выделить следующие несколько видов, отличающихся между собой:

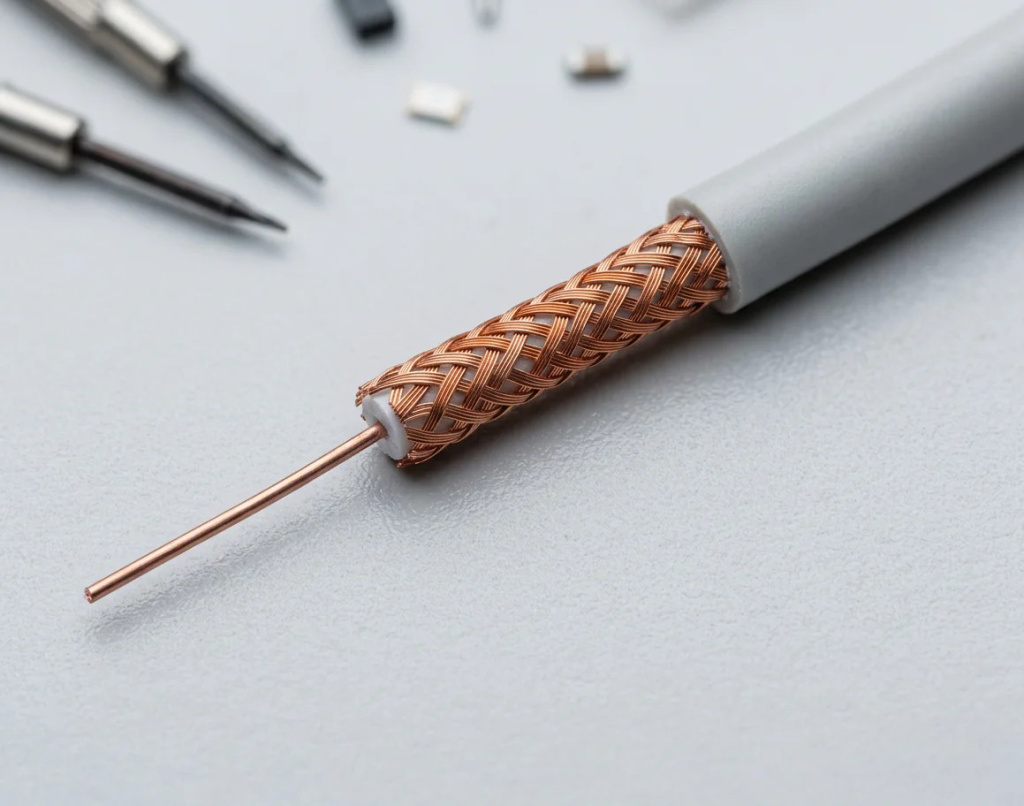

1. Коаксиальный кабель предназначен для передачи высокочастотного видеосигнала. Конструкционная особенность подразумевает одну центральную медную жилу, которая защищена слоем диэлектрического материала, медного экрана и защитной оболочки из ПВХ или полиэтилена снаружи. Основная характеристика, учитываемая в данных кабелях для видеонаблюдения, - это волновое сопротивление. Бывает 50 и 75 Ом соответственно.

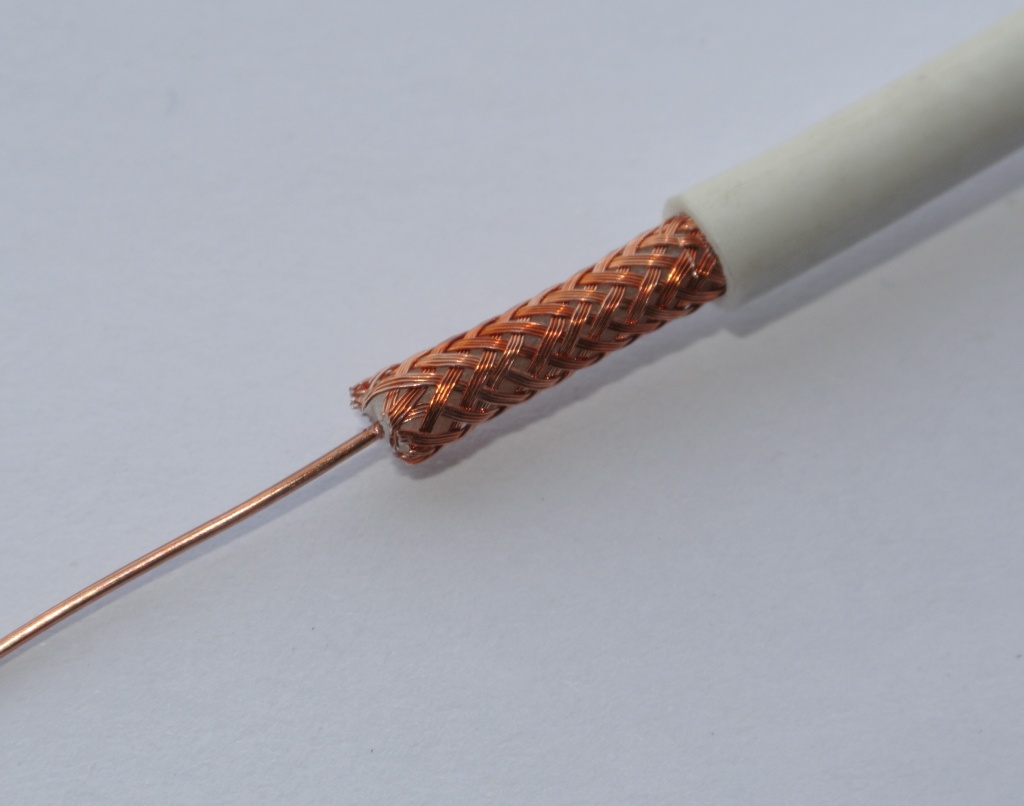

Коаксиальный кабель

Первая разновидность применяется для передачи аудиосигнала, вторая для видео. Следует отметить, что данный кабель может быть, как уличного исполнения (внешняя оболочка в данном случае будет из полиэтилена черного цвета), так и внутреннего (в ПВХ обычно белые или серые).

2. Витая пара. Является одним из самых распространенных кабелей, используемых преимущественно в организации подключения к системам видеонаблюдения цифровых оконечных видеокамер. Конструкционно кабель данного типа представляет собой восемь попарно объединенных проводов, покрытых оболочкой.

Конструкция предусматривает следующие подразновидности:

• UTP – провод, который выполнен без защитного экранирующего слоя. Самый низкий по стоимости среди данной разновидности. Не рекомендуется данный вид видеокабеля размещать вблизи электрических проводов или других устройств и трасс, способных повлиять на качество передаваемого сигнала;

• F/UTP – общая защитная оболочка выполнена из фольги, существенно повышающая помехоустойчивость;

• F/FTP – каждая пара обвита алюминиевой фольгой, а также присутствует внешний экранированный слой из такого же материала;

• SF/FTP – кроме защиты, которая присутствует в вышеперечисленном подвиде, в данной подвиде кабельной продукции добавляется зашитная оболочка в виде двойного внешнего экранированного слоя, сделанного из фольги на медной основе.

• S/FTP – экранированный защитный слой стоит, как на каждой отдельной паре (фольга), так и внешний.

Также витую пару принято различать по виду ее применения и категории. Классификация по виду подразумевает подразделение на следующие подвиды: черный (предназначен для монтажа на улице), серый (для работы и организации систем внутри помещений), оранжевый (предназначены для организации сетей в помещениях с повышенными требованиями пожарной безопасности)

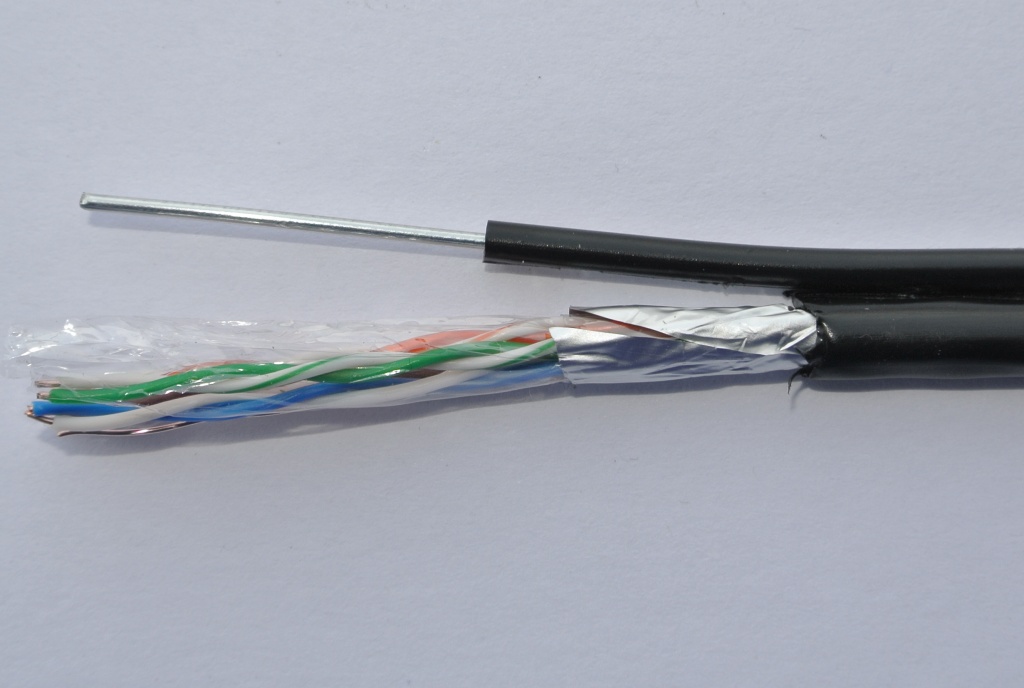

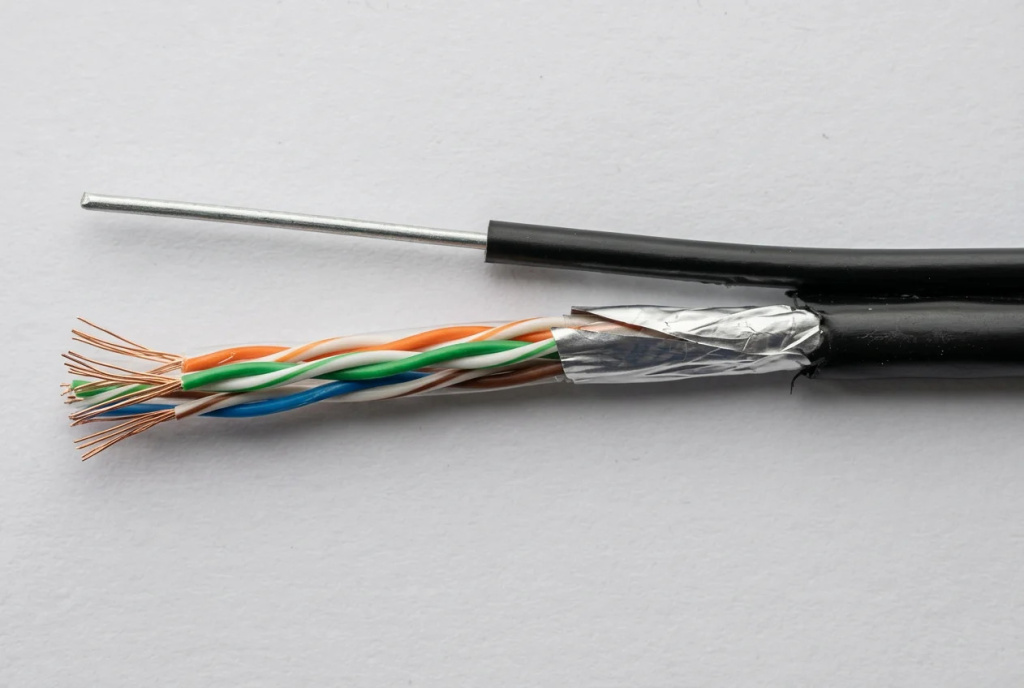

Кабель FTP-РЕ 4х2 в уличном исполнение с тросом

Категория витой пары начинается с первой (CAT1, у которой полоса пропускания сигнала составляет величину в 0,1 МГц), продолжается второй (CAT2, 1 МГц, скорость передачи данных по кабелю – 4Мбит/сек) и так далее. Последняя категория – CAT7, которая имеет пропускающую полосу до 700 МГц и способна передавать сигнал со скоростью 50 000 Мбит/с. Наиболее подходящий кабель выбирается в зависимости от объема системы наблюдения, количества подключенных оконечных устройств, требованиям к качеству передаваемого сигнала, расстоянию и других параметров.

3. USB-кабель, позволяющий осуществить видеонаблюдение. Еще один вид кабеля, применяемый в системах видеонаблюдения. Способен обеспечить отличное качество сигнала, но и стоит дороже других видов. В основном используется на расстоянии 1-5 метров (так как при данной дальности не требуется использование дополнительного питания) от оконечной видеокамеры, у которой есть USB-выход или переходник со штатного выхода на USB. Если устройство удалено от 5 до 10 метров доппитание становится необходимым атрибутом. 10-30 метров – необходимо использовать активный USB-кабель и удлинитель для получения сигнала необходимого качества. Применяется в системах видеонаблюдения с малым количеством камер и на небольшие расстояния.

4. Комбинированный кабель для организации систем видеонаблюдения, используемый, в большинстве случаев, для подключения видеокамер аналогового типа. Наиболее популярны следующие марки: КВК-В-2, а также КВК-2П или ККСЭВ.

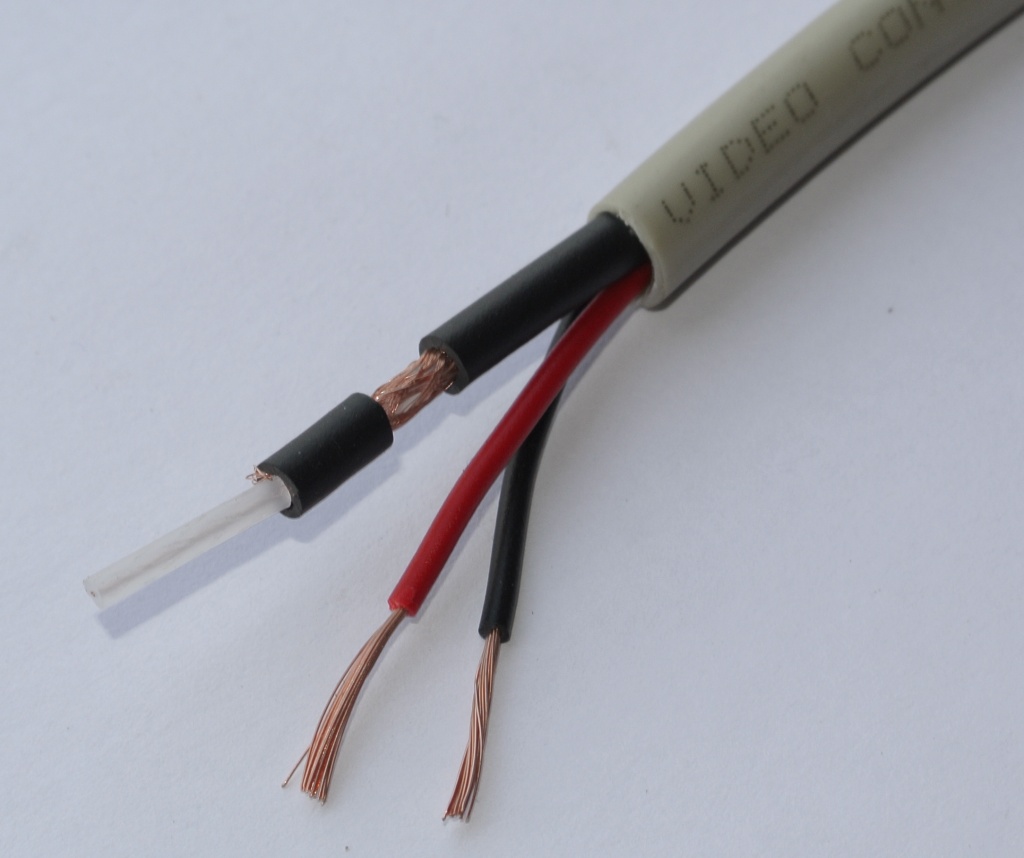

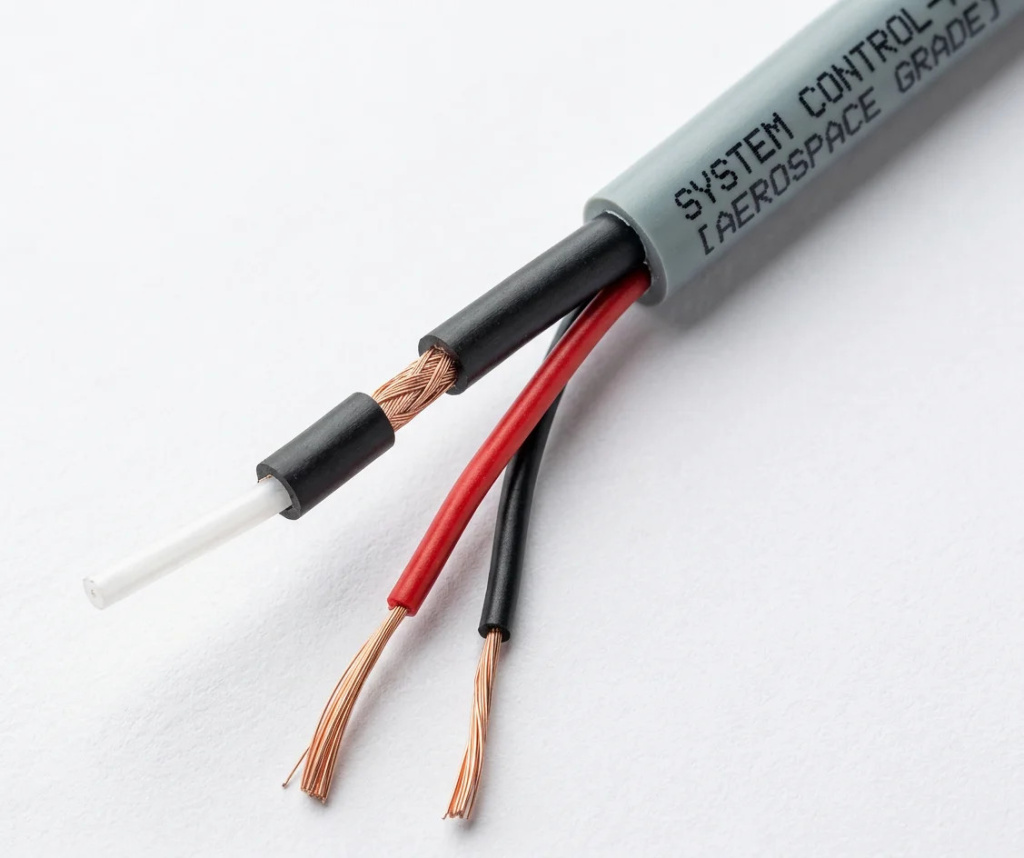

Кабель марки КВК-В для передачи видео и питания камеры.

Задача последнего вида состоит в одновременной передаче звука и картинки. Конструкция представляет собой набор из трех изолированных проводов (один из которых коаксиальный) в одной оболочке. Основное применение – осуществление питания камеры с параллельной передачей сигнала, а также для передачи звука, идущего от встроенного или вынесенного рядом с видеокамерой микрофона. Комбинированный кабель также используется и для передачи сигналов управления от главного узла (изменение угла обзора, включение ночного режима (если не настроено автоматически) и т. д.). Бывает, как стандартный (предназначен для локализации и установки внутри помещений), так и уличного исполнения (с тросом).

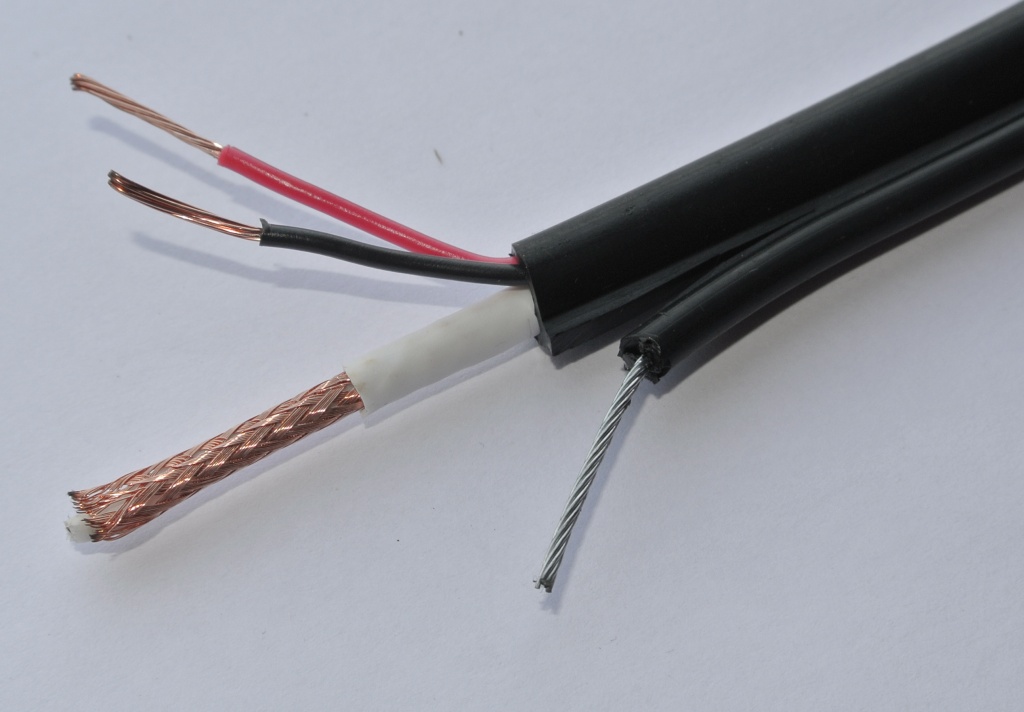

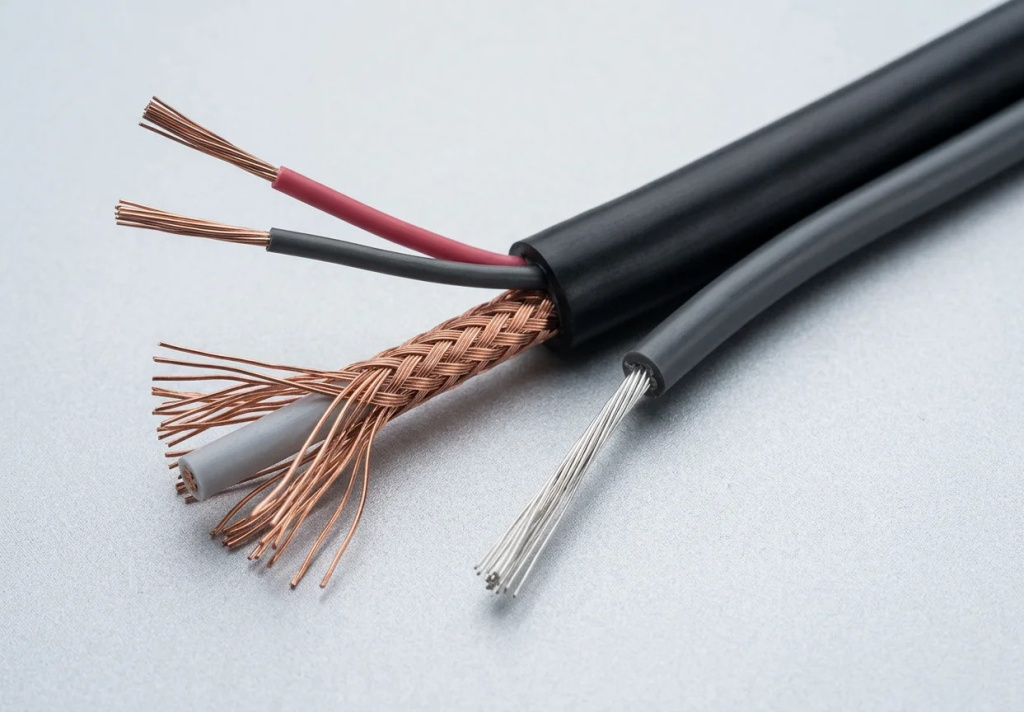

Кабель марки КВК-П уличного исполнения на тросу.

Возможно исполнение данного кабеля в без галогенном варианте типа КВК-П-2 нг(А)-HF. К такому кабелю применяются повышенные требования. Кабель, не распространяет горение при прокладке в кабельной группе, оболочка не выделяет вредные вещества при возгорании или нагреве. Рекомендован к прокладке в помещениях, оснащенных компьютерной и микропроцессорной техникой, в зданиях и сооружениях с массовым пребыванием людей.

Основные преимущества различных видов кабелей для видеонаблюдения

Основные плюсы коаксиального провода:

• Недорогой по стоимости;

• Удобен для монтажа;

• Отличная защитные свойства от воздействия внешних помех;

• Хорошая гибкость;

• Возможность передачи сигнала на дальние расстояния;

• Долговечность;

• Достаточное разнообразие исполнений. Например, кабели марок RG-59 или РК-75 имеют относительно небольшой диаметр и предназначены для выполнения монтажных работ по его прокладке на небольших расстояниях. Видеокабель RG-6 отличается возможностью передавать сигнал на дальность, превышающую 200 метров. Кабельная продукция для видеонаблюдения марки SAT отличается меньшим затуханием передаваемого видеосигнала, что дает возможность еще больше увеличить расстояние. RG-11 является магистральным и позволяет производить передачу широкополосного сигнала свыше 600 метров без необходимости производить усиление сигнального потока на ретрансляционных пунктах.

USB-кабель удобен, благодаря следующим отличиям:

• Отличное качество передачи;

• Оптимально подходит для «выноса» одиночных видеокамер (например, организация наблюдения из квартиры за автомобилем на парковке) или реализации системы с малым количеством устройств на небольшие расстояния (малый офис).

Комбинированный кабель для видеонаблюдения примечателен следующими отличительными особенностями:

• Большая пропускная способность;

• Отличная помехоустойчивость;

• Большой диапазон выдерживаемых температур;

• Средний срок эксплуатации составляет 12-15 лет;

• Есть модификации воздушного типа, то есть кабели, которые можно подвешивать в воздухе. Оснащены стальным тросом, которые не дает им провисать;

• Легко «комбинируется» с современными компьютерными сетями;

• Цена КВК выгоднее, чем покупка нескольких кабелей по отдельности.

Витая пара отличается от своих оппонентов-аналогов следующими преимуществами и особенностями:

• Доступность и дешевая стоимость;

• Легкость при выполнении монтажа и подключении оконечных устройств;

• Дешевые коннекторы, используемые для подключения оконечных видеоустройств, камер видеорегистраторов и т. д. (RJ-45);

• Различные категории и разновидности кабеля, позволяющие подобрать оптимальный вариант, как по полосе пропускания видеосигнала, так и по скорости передачи, защите от воздействий внешних электрических помех (кроме UTP, являющегося самым дешевым);

• Широкая функциональность;

• Возможна передача сигнала на расстоянии до 3-х километров без необходимости его усиления;

• Способность осуществлять передачу данных на дальние расстояния без необходимости отдельного подведения питания (PPoE).

Маркировка кабелей для видеонаблюдения

Рассмотрим на примере одного из них – КВК. Первая буква – кабель, вторая – видеонаблюдение, К – комбинированный.

К маркировке могут добавляются и другие буквенные обозначения, характеризующие какое-либо отличительное свойство. Например, КВК-В предназначен исключительно для монтажа внутри помещений.

КВК-П, внешняя оболочка которого изготовлена из материала стойкого к ультрафиолету, что дает возможность использовать его на улице.

КВК-Пт является модификацией рассмотренного выше кабеля. Буква «Т» обозначает «трос», что дает возможность использовать данную продукцию для прокладки по воздуху.

КВК-Внг используется для внутреннего монтажа, а «добавка» «нг» обозначает негорючесть защитной оболочки и возможность использования рассматриваемой модификации в местах с повышенной пожароопасностью.

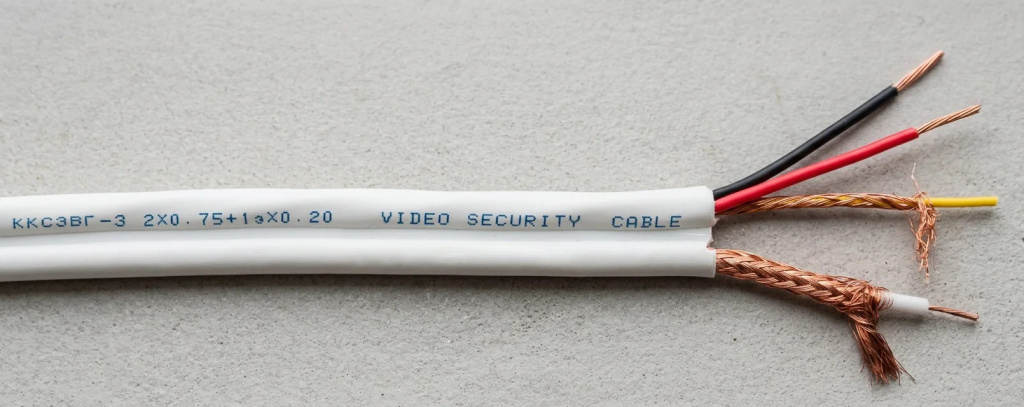

 Для более полного представления картины произведем расшифровку полного наименования маркировки следующего кабеля, а именно ККСЭВГ-3 2*0,75+1э*0,2.

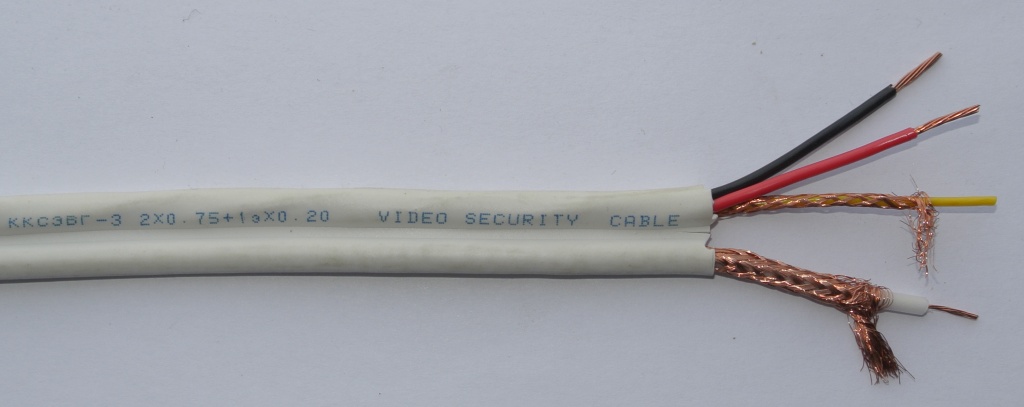

Комбинированный кабель для передачи видео сигнала, питания и аудио.

Кабель для видеонаблюдения комбинированный, в составе которого 3 провода: коаксиальный с волновым сопротивлением 75 Ом медной гибкой жилой (Г) в диэлектрической поливинилхлоридной оболочкой ,кабель питания с двумя изолированными жилами сечением 0,75 кв. мм (2*0,75) и кабель для передачи аудио сигнала экранированный сечением 0.20 мм2 с экраном в виде медной оплетки. Предназначен для прокладки и монтажа внутри помещения для передачи телевизионных сигналов в системах видеонаблюдения с одновременным подключением питания и микрофонных устройств.

Остальные маркировки кабелей для видеонаблюдения формируются аналогичным образом.

Для чего предназначены и чем отличаются различные кабели для видеонаблюдения

Коаксиальный кабель главным образом предназначен для передачи телевизионного сигнала, подключения спутникового и аналогового оборудования.

USB-видеокабель оптимален для подключения выведенной камеры видеонаблюдения напрямую к компьютеру или хабу, свичу.

Комбинированный кабель предназначен для подключения в тех системах видеонаблюдения, где необходимо выводить дополнительно звук, осуществлять передачу дополнительных сигналов управления, а также производить дополнительное питание камер.

Витая пара главным образом предназначена для организации цифровых систем наблюдения при помощи IP-видеокамер и применяется на данный момент в большинстве современных систем за счет универсальности подключения, дешевой стоимости коннекторов и самого кабеля, а также возможности реализации проектов любой сложности и объема.

Как подобрать и на что обратить внимание при выборе кабеля для видеонаблюдения

При выборе кабеля для организации наблюдения через видеокамеры следует брать во внимание следующие особенности:

• Количество подключенных видеокамер и их тип (аналоговые или цифровые);

• Расстояние между видеокамерами и центральным пунктом управления;

• Расположение (на улице, внутри здания, в помещения с повышенной пожароопасностью и т. д.);

• Полоса передаваемых частот и скорость передачи данных;

• Проходят ли провода для видеонаблюдения рядом с другими коммуникациями (требуется ли наличие экранирующей оболочки);

• Какие есть выходы на камеры (USB, RJ-45, аналоговые и т. д.);

• Сложность прокладки и монтажа;

• Другие нюансы, которые могут возникнуть при проектировании или непосредственной реализации проекта.

Форма выпуска кабелей для видеонаблюдения

Как и в большинстве случаев, видеокабели поставляются в виде мотков определенной длины, упакованных в полиэтиленовый слой. Нагрузка, срок службы, год изготовления и другие критерии качества кабелей для видеонаблюдения можно проверить на соответствие заявленным в техническом паспорте изделия и сертификатах, которые должны идти в комплекте с продукцией.

Заключение или какие проблемы могут возникнуть при покупке и монтаже кабеля для видеонаблюдения.

Самые основные совершаемые ошибки, как правило, следующие:

• Покупатель не проверяет качество купленного видеокабеля, включая год выпуска, соответствие с техническим паспортом и сертификатами, возможные разрывы и т. д.;

• Неправильный выбор. Часто возникает ситуация, когда марка кабеля не подходит тем оконечным устройствам, которые будут в системе. Например, приобретена кабельная продукция, подходящая для аналоговых систем видеонаблюдения, а оконечные устройства цифровые (коммутатор, видеокамеры, ретранслятор и т. д.). В таком случае можно постараться вернуть приобретенную продукцию. Если предыдущий вариант невозможен, то придется рассматривать вариант покупки и последующего монтажа коннекторов-переходников или приобретение нового (уже необходимой марки) кабеля для видеокамер в связи с нерентабельностью установки переходных коннекторов.

Будьте внимательны при выборе кабеля для систем наблюдения, реализованного при помощи видеокамер и не бойтесь обращаться к профильным специалистам при возникновении даже самых малейших и кажущихся на первый взгляд глупыми вопросов.
