Кабель КИП, ТехноКИП и КИС для цифровых промышленных сетей, применяющих стандарты RS-485
Для работы современных цифровых промышленных сетей (ЦПС) , автоматизированных систем управления (АСУ), систем «интеллектуальный дом», современных систем охранно-пожарных сигнализаций используют, в большинстве своем, рекомендованный стандарт - интерфейс RS-485.
Если совсем упрощенно, то интерфейс - это так называемый язык общения блоков и узлов системы, на котором происходит передача данных от одного узла системы к другому. Физически передача этих сигналов происходит по так называемым шинам. В качестве шин для этого интерфейса может использоваться различная среда: оптоволокно, коаксиальные линии передач, но чаще симметричные и параллельные кабели. Как раз, про кабель, используемый для передачи данных по этому интерфейсу, и пойдет речь в данной статье. Мы рассмотрим только один из множества типов кабелей для подключения ЦПС, а именно кабель с маркировкой КИПвЭВ и его аналоги.
КИПвЭВ - кабель симметричный, для промышленного интерфейса RS-485, изоляция из пористого полиэтилена, экран в виде оплетки из медной луженой проволоки поверх ламинированной алюминиевой фольги. Производит данный кабель один из лидеров рынка по производству слаботочных кабелей и проводов ООО НПП «Спецкабель».
Существует достаточно много разновидностей кабеля КИП обусловленных различными условиями монтажа и эксплуатации, необходимым количеством жил и сечения, необходимостью использования дополнительной защиты из брони, материалом и видом данной защиты.
Хотелось бы отметить, что изначально повсеместно использовалась продукция иностранных производителей. Со временем отечественные производители создали аналоги, которые лучше соответствуют климатическим и эксплуатационным особенностям России, что обеспечивает максимальное удовлетворение требованиям отечественных потребителей по условиям эксплуатации проектируемых ЦПС в различных климатических зонах России благодаря специальным исполнениям оболочек и дополнительной механической защите в виде брони из стальной гофрированной ленты или оплетки. Данные отечественные марки продукции способны конкурировать по ценам с кабелями западного производства при условии не уступающего им качества.

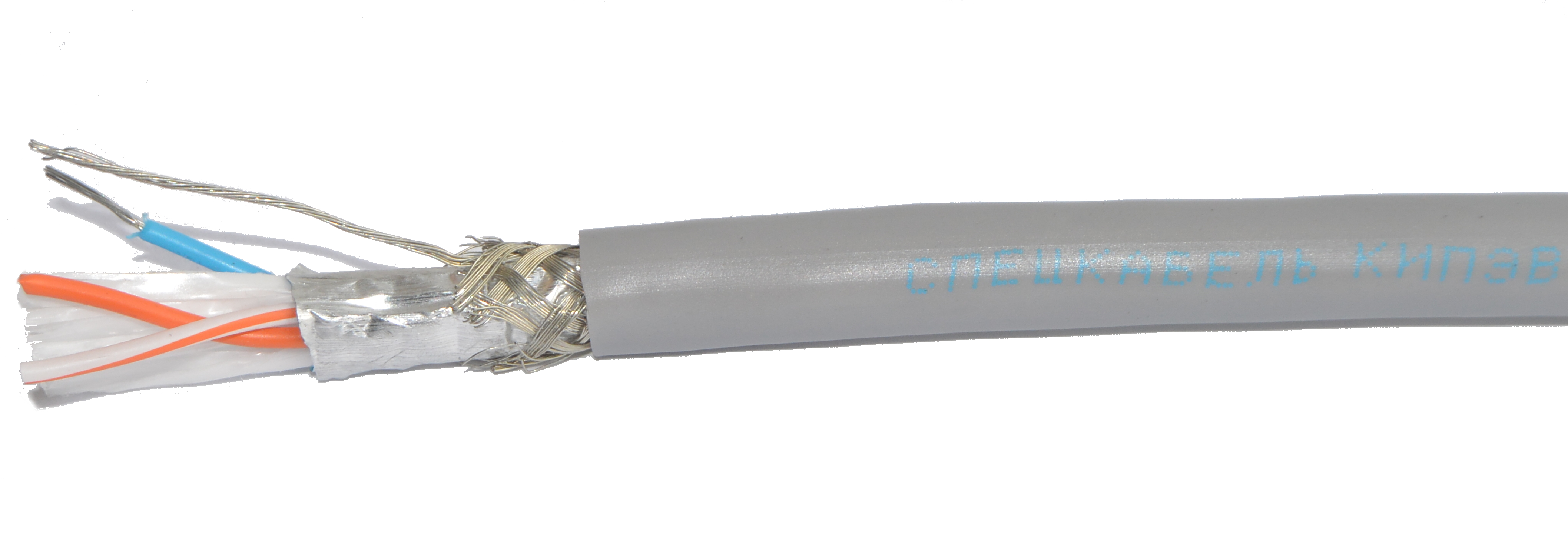

Изоляция проводника в марках кабеля КИП изготавливается всегда из полиэтилена, который в свою очередь может быть или сплошным и тогда диаметр жилы равен 0,6 (24 AWG) как например: КИПЭВ 1х2х0,6.
Или вспененным, тогда диаметр жилы 0,78 (22 AWG) как например: КИПвЭВ 3х2х0,78.

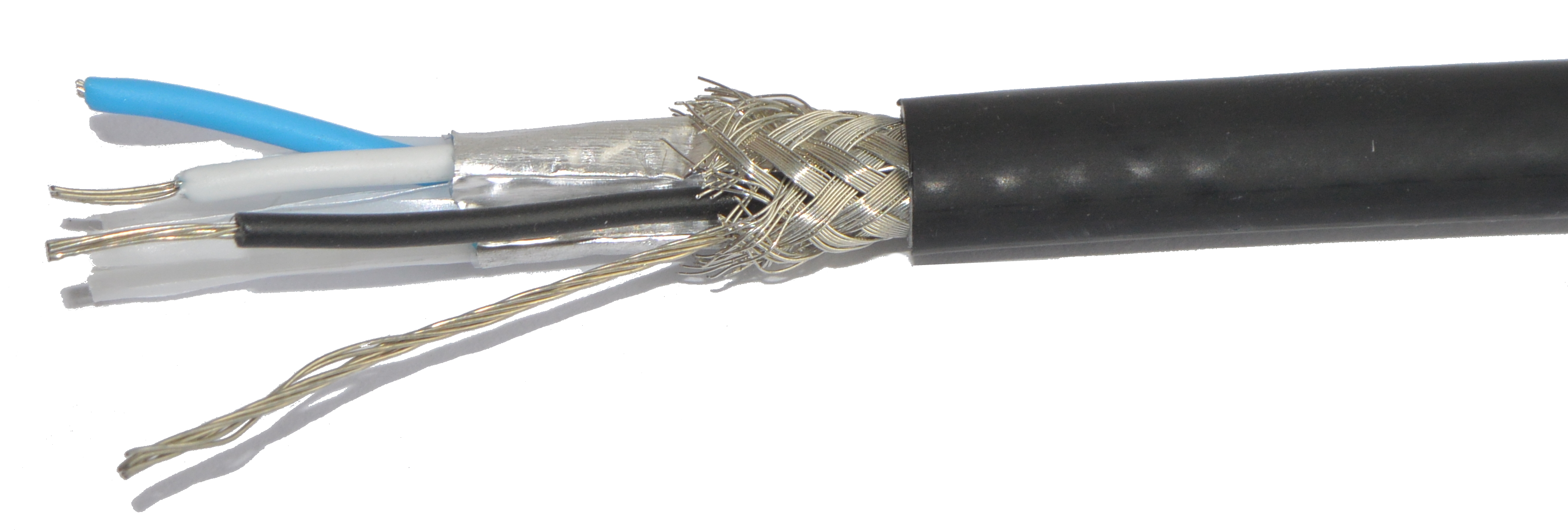

Кабель выполняется с заполнением сердечника продольно уложенными нескрученными полипропиленовыми фибрилированными нитями в общем экране (Э), состоящим из алюмолавсановой ленты и наложенных поверх нее дренажного многопроволочного проводника и оплетки из луженых медных проволок (плотность оплетки 88…92%), в общей защитной оболочке из светостабилизированного полиэтилена (КИПЭП, КИПвЭП)
черного цвета или поливинилхлоридного пластиката (КИПЭВ, КИПвЭВ) серого цвета.
КИП – кабель парной скрутки, но есть исключение: как например КИПЭВнг(А)-LS 1,5х2х0,6 При таком макроразмере фактически получаются три жилы, одна из которых используется для дополнительного заземления подключаемого оборудования изолированным проводником.
Помимо оплетки и экрана у кабеля КИП возможна дополнительная защита броней двух видов, защищающей от скручивания, растяжения, механических воздействий и ударных нагрузок.

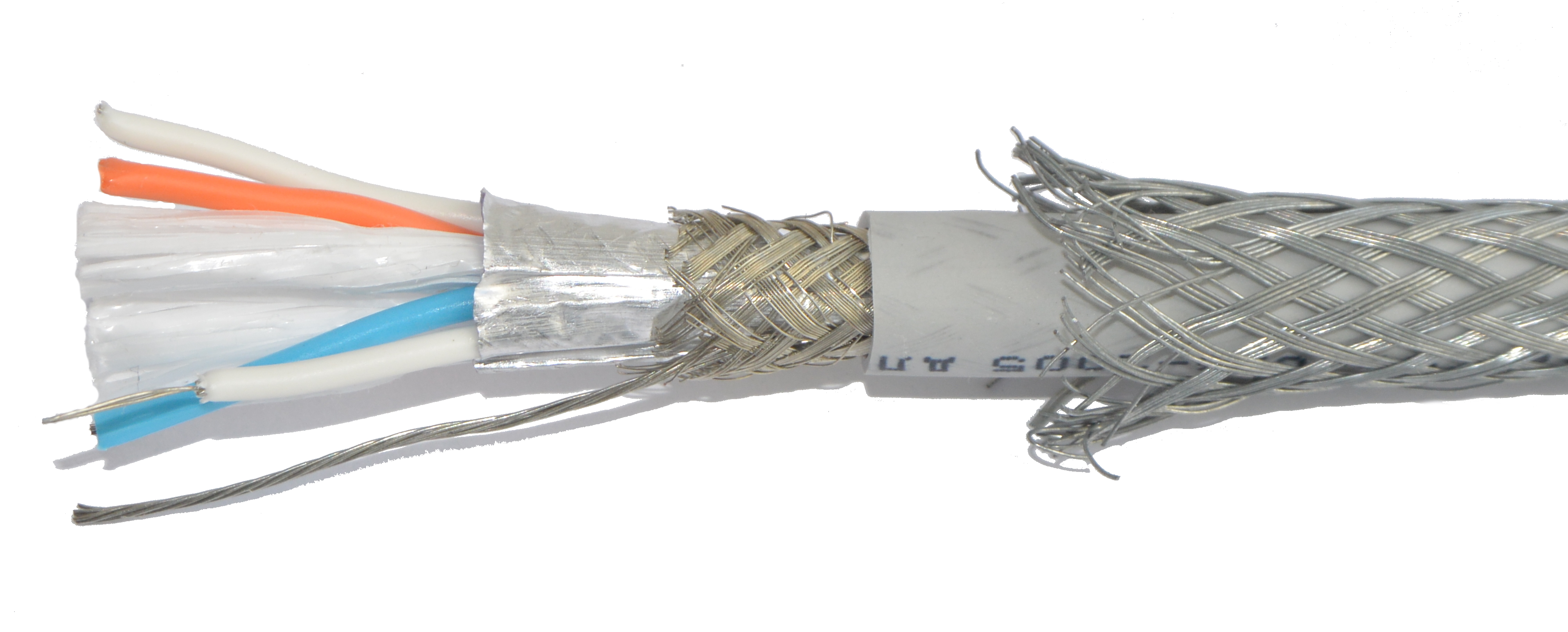

Броня в виде оплетки из стальных круглых проволок без защитного шланга. Маркируется буквами КГ - КИПЭВКГ Nх2хD.

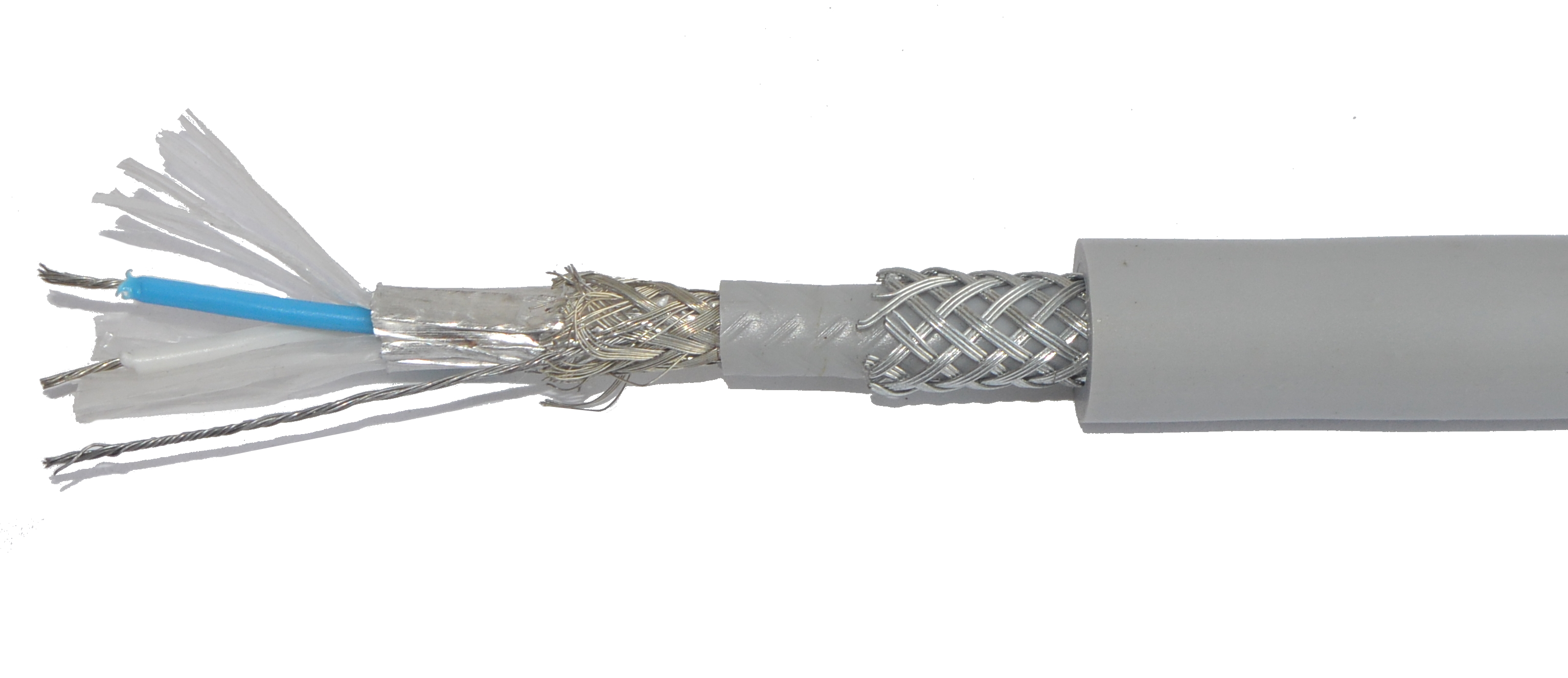

Броня в КИПвЭВКВ (КИПвЭПКП) Nх2хD – расшифровывается как: К-Оплетка из стальных оцинкованных проволок, В - защитный шланг из поливинилхлоридного пластиката (серого цвета),
П - защитный шланг из светостабилизированного полиэтилена (черного цвета). Второй тип брони - броня в виде стальной гофрированной ленты (КИПЭВБВ буква Б в маркировке). Промежуток между броней и оболочкой под ней заполняется герметизирующим гидрофобным материалом, препятствующим продольному распространению влаги.
В случае особых требований пожаро- и взрывозащищенности должны использоваться кабели марок КИПЭВБВ, КИПвЭВБВ, КИПЭВБВм и КИПвЭВБВм, а в случае прокладки во влажных местах и на открытом для солнечных лучей воздухе – кабели марок КИПЭПБП и КИПвЭПБП
Так же ООО НПП «Спецкабель» изготавливает КИПЭВт
и КИПЭВм,
где «т» означает стойкость к агрессивным средам, а «м» – морозостойкий с диапазонами температур: эксплуатация: от –60 до +70, монтаж: от –20 до +50 градусов по Цельсию.

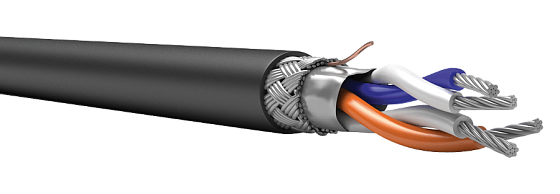

Немного хотелось бы коснуться кабеля, у которого оболочка состоит из без галогенной полимерной композиции Free halogen (HF). Такая продукция маркируется: КИПЭнг(А)-HF
при изоляции жил из сплошного полиэтилена и КИПвЭнг(А)-HF – если изоляция из вспененного полиэтилена. Кабель может быть бронированным голой оплеткой (КГ),

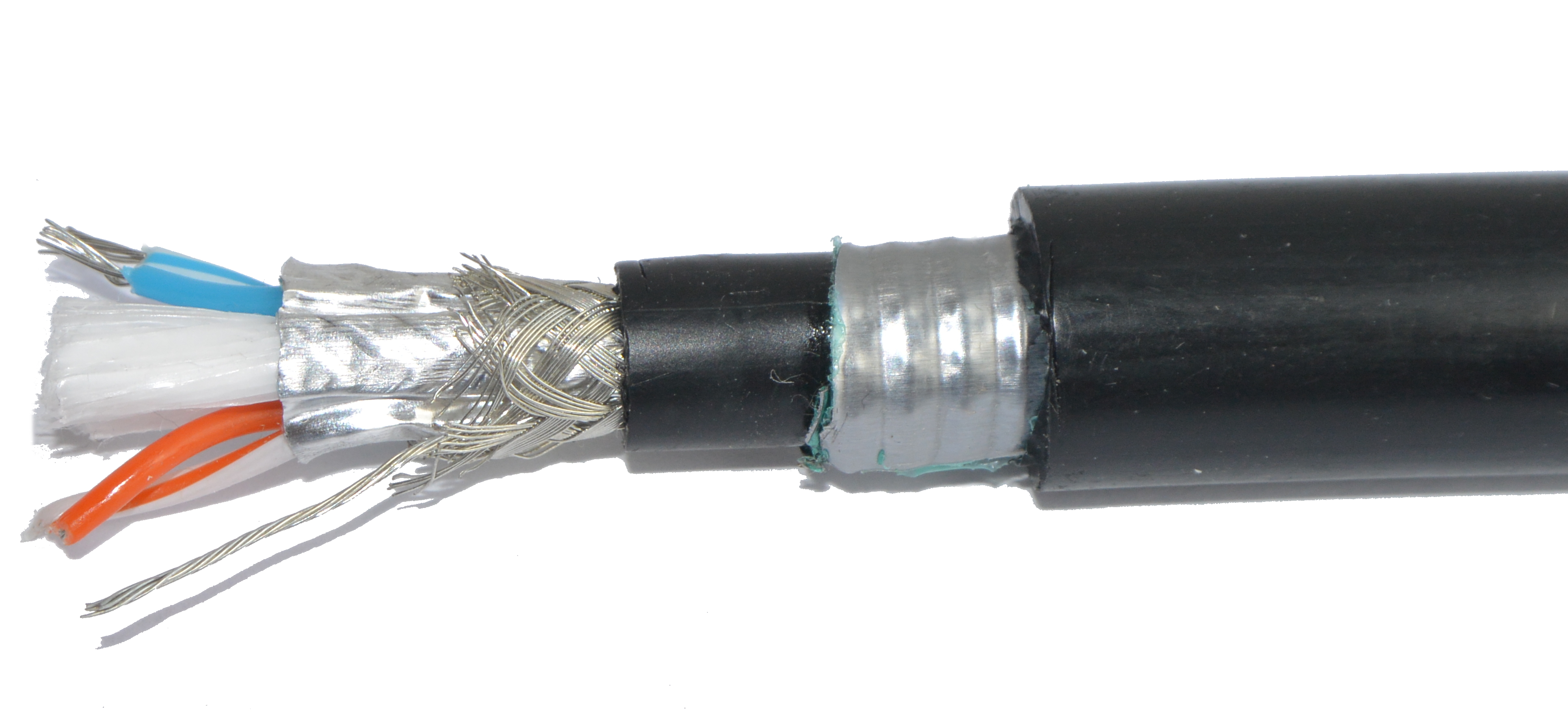

оплеткой, с оболочкой из полиэтиленового шланга (КП) и из ленточной броней (БП).
Компания Атлас сотрудничает со многими производителями кабеля для систем с интерфейсом RS-485. На нашем складе присутствует продукция не только завода «Спецкабель», но и других производителей.
Например, продукция завода «ЭСПКБ Техно», с которым мы тесно сотрудничаем, маркируется ТехноКИП. Ниже приведены примеры лишь небольшой части тех модификаций этой марки, которые производит завод.

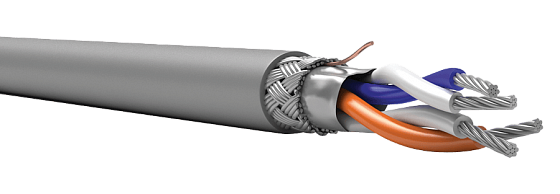

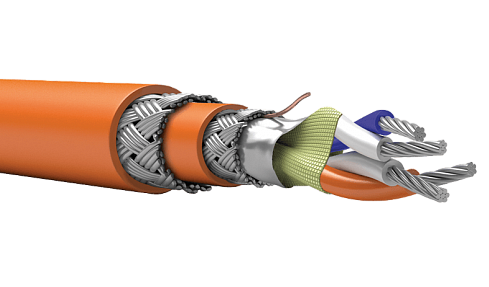

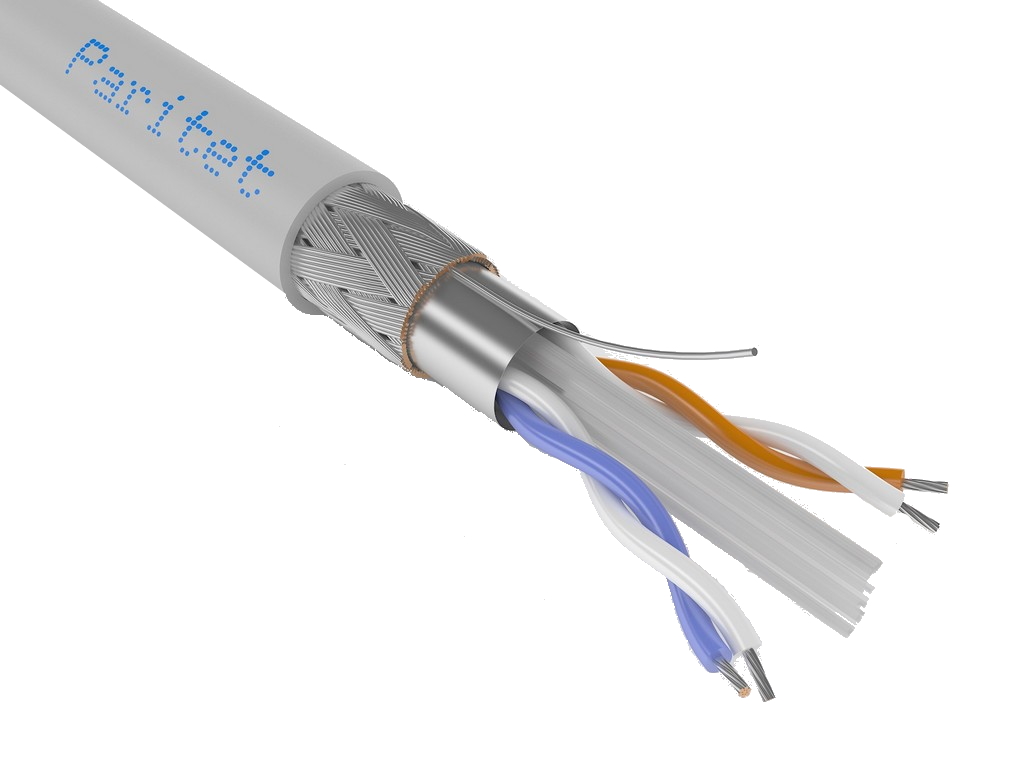

Еще одним нашим давним партнером является завод «Паритет». Он также выпускает кабель для интерфейса RS-485, который маркируется аббревиатурой КИС (кабель интерфейсный симметричный).
Токопроводящая жила - медная лужёная многопроволочная
Изоляция - сплошной полиэтилен для жилы 0,60 мм или пористый полиэтилен для жил 0,78, 0,90 и 1,20 мм
Сердечник - парная или четверочная скрутка
Экран - общий из оплётки медными лужёными проволоками поверх алюмополимерной ленты
Оболочка - ПВХ пластикат

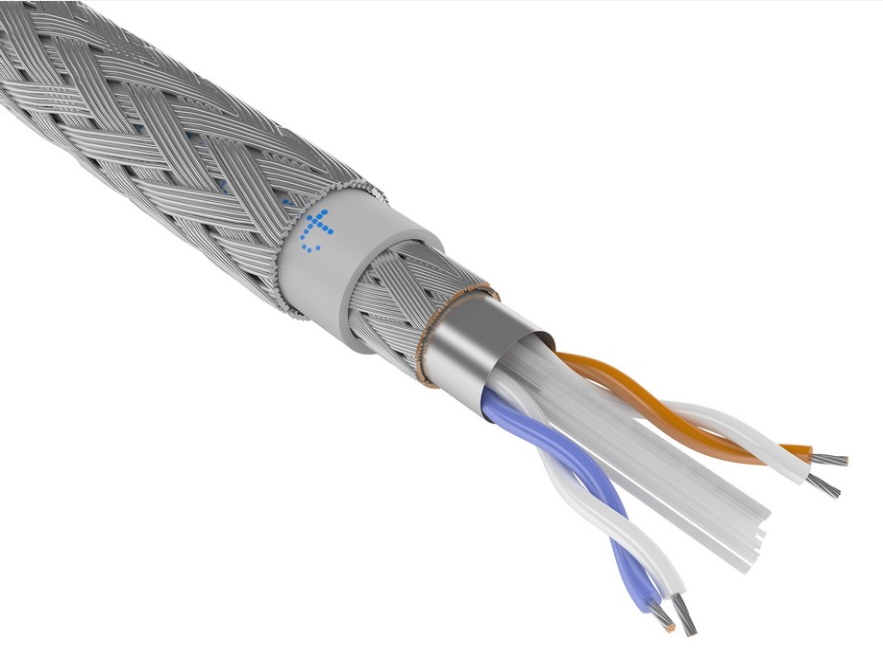

Выпускаются КИС также в бронированом исполнении. Броня - оплётка из стальных оцинкованных проволок плотностью не менее 80%
А также в различных других исполнениях и модификациях ( огнестойкий, безгалогенный, низкотоксичный, маслостойкий, с защитной броней и шлангом поверх нее и без и др.)
