Кабель радиочастотный

К этому типу кабелей относятся кабели, предназначенные для передачи сигнала (электромагнитных колебаний) в радиочастотном диапазоне частотой до нескольких гигагерц. Они характеризуются малым затуханием в этом спектре частот и определённым волновым сопротивлением. Все радиочастотные кабели делятся на три большие группы - симметричные, несимметричные и совмещённые.

Симметричные кабели - это кабели, по которым сигнал передаётся (или принимается) по двум параллельным равнозначным проводам, расстояние между которыми на протяжении всей длины одинаково. Роль изолятора в симметричных линиях может играть воздух (с применением различного рода распорок) или пластиковые элементы в виде колпачков или крестовин. В некоторых случаях, как например, в антенно-фидерных устройствах приёмо-передатчиков, применяются провода без изоляции (на распорках), когда передаваемый сигнал достаточно мощный. Когда же мощность незначительна, применяют обычную витую пару, где оба проводника изолированы друг от друга и скручены между собой. При этом центральная жила может быть многопроволочной.

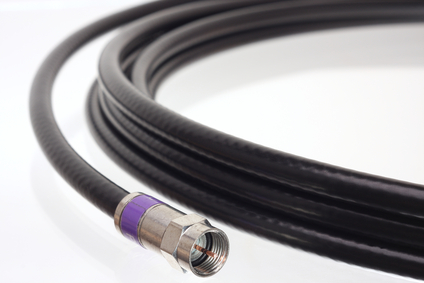

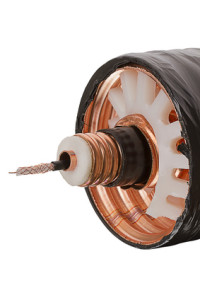

Несимметричные кабели - это кабели, имеющие центральную жилу и экранирующую обмотку. Это большая группа кабелей называется коаксиальными. Характеризуются они таким параметром, как волновое сопротивление. Самыми распространёнными стандартами считаются 50, 75 и 300 Ом. Это такие импортные кабели как, например SAT 703, SAT 50, RG 6, RG 59 или отечественные марок РК 75 и РК 50 в различных конструктивных исполнениях. Выпускаются кабели и с другими значениями волнового сопротивления, но это уже по спецзаказам, для нестандартной аппаратуры. На уровень затухания большое влияние оказывает сечение внутренней жилы, материал, из которого она изготовлена, качество и материал изготовления экранирующей оплётки. Чем выше частота передаваемого сигнала, тем чище (химически) должен быть материал. Обычно, это медь, но встречается и омеднённая сталь. А для уменьшения потерь на более высоких частотах, центральную жилу (медную) дополнительно серебрят. Оплётка также изготавливается из медной проволоки. И чем плотнее она будет, тем лучше. Дополнительно, она может быть облужена.

Совмещённые кабели - это кабели, у которых одна общая изолирующая оплётка и внутри проходят несимметричный коаксиальный кабель и симметричный кабель питания (витая пара). Или, когда применяется 3-х проводная схема подключения с использованием экранной оплётки коаксиального кабеля в качестве общего провода (обычно, минусового) питания.

В качестве изоляционного материала, чаще всего используется ПВХ или ПВД. На сверхвысоких частотах производители применяют фторопласт или его разновидности, так как именно этот материал проявляет хорошие изоляционные свойства при передаче СВЧ сигнала.
