Кабель витая пара (UTP, FTP, ParLan, СПЕЦЛАН)

С появлением телефонной связи, а особенно интернета, особое развитие получили провода, для передачи сигналов. Скорость передачи росла, с развитием технологий. Шины для передачи данных так же развивались, согласно новым требованиям.

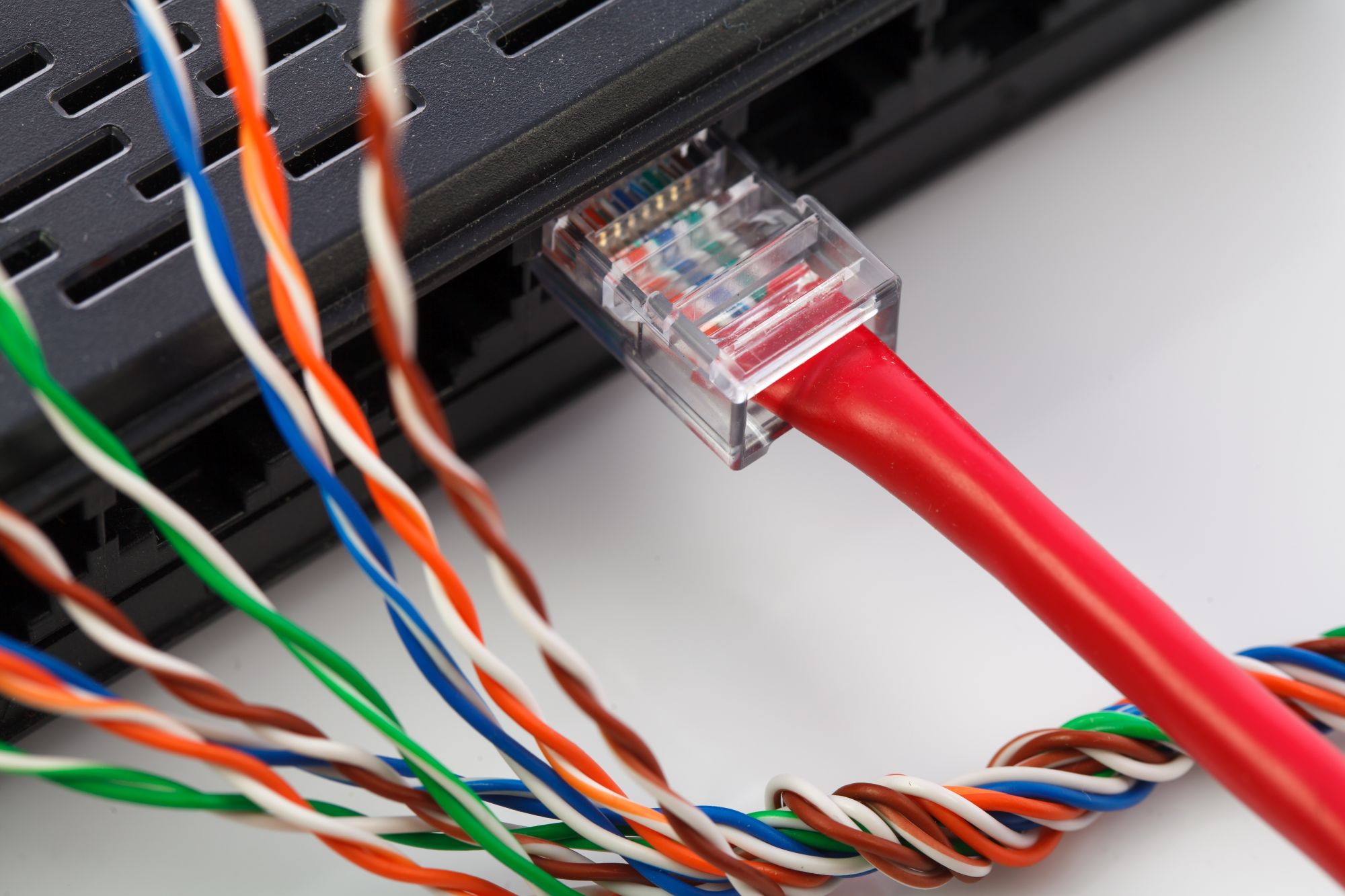

Первые телефонные провода удовлетворяли основную потребность в передаче сигнала. Но со временем скорость передачи увеличивалась, появлялось оборудование, значительно улучшающее качество передачи пакетов с данными, появился интернет, видеосвязь. Было изобретено оптоволокно и между оборудованием пакеты начали передаваться со скоростью света. Появилась потребность в улучшении качества кабеля, соединяющего коммутатор непосредственно с аппаратом, где по-прежнему используются медные провода. Название витая пара – это дословный перевод с английского языка термина телефонный кабель, где две жилы скручены со своим, определенным шагом, при котором передача сигнала на большие расстояния стала качественнее, быстрее и происходит с наименьшими потерями.

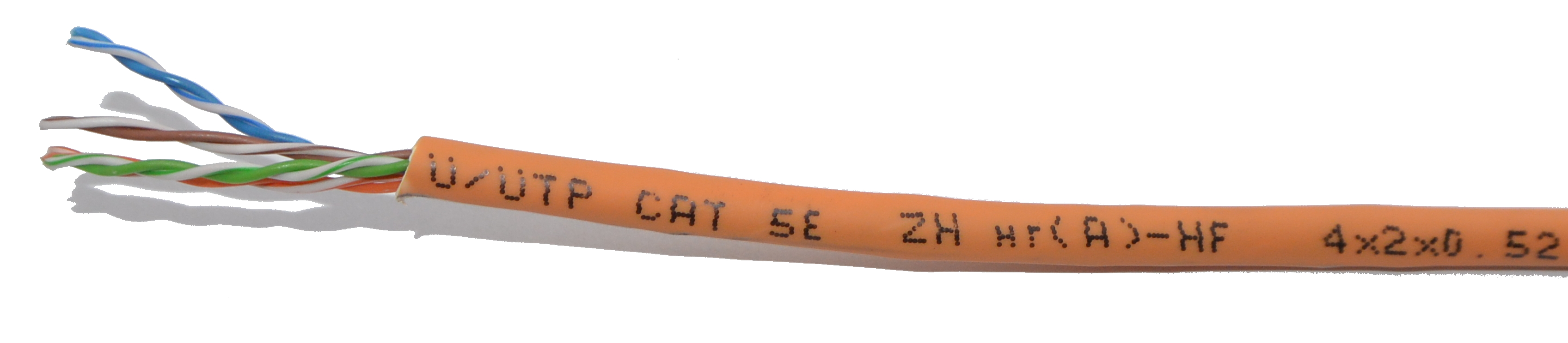

ParLan U/UTP Cat5e 4х2х0,52 ZH нг(А)-HF

Маркировка кабеля производится следующим образом: UTP(FTP) 5е Nх2хP, без экрана или с экраном. Материал для изготовления экрана – алюминиевая фольга. 5е – является самой распространенной категорией, однако, в последнее время, в связи с продолжающимся развитием, все чаще используют категории 6, 6А (с внутренним разделителем пар и частотным диапазоном до 250 МГц)

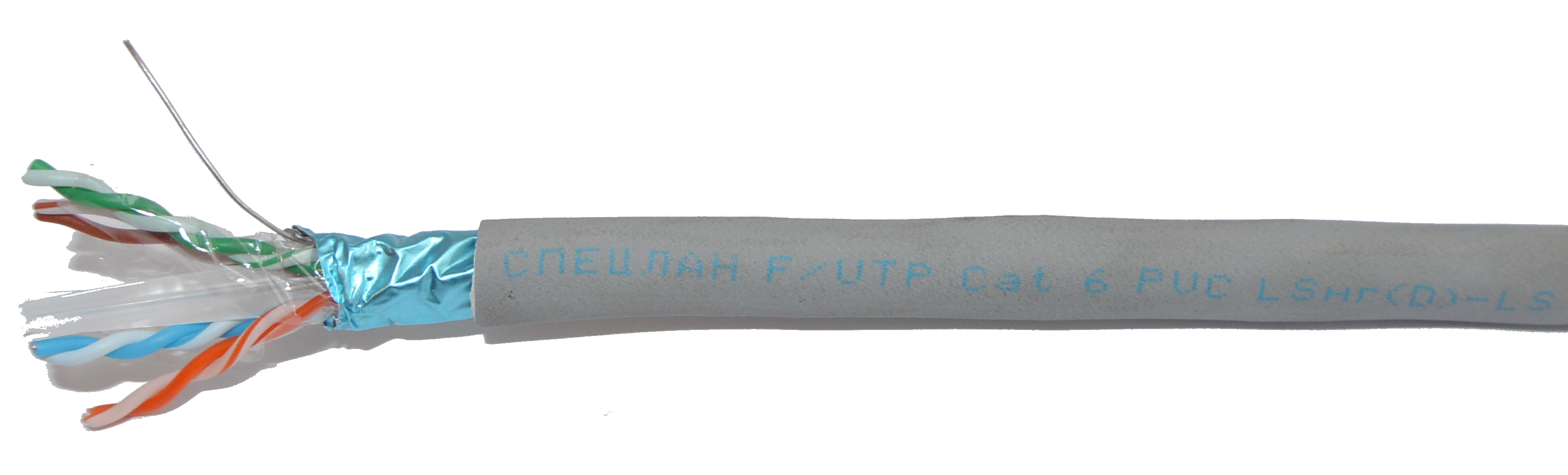

СПЕЦЛАН F/UTP Cat 6A PVC LSнг(D)-LS 4х2х0,57

Так же 7А, у которого частотный диапазон до 650 Мгц, достигаемый за счет экранирования отдельно пар и общего экрана (F/FTP).

 N – количество пар, цифра 2 говорит о том, что кабель парный, Р – диаметр жилы. Встречается маркировка витой пары в таком виде: UTP 4х2   cat 5e  CU  24AWG. CU – означает, что жила сделана из чистой меди. Некоторые поставщики, особенно из Китая, чтобы удешевить производство, делали сердечник не медным, а из другого материала и покрывали сверху медью. Допускается ли такая жила, на сколько падает качество данного кабеля – вопрос дискуссионный, однако руководством нашей компании «Атлас» было принято решение с подобным кабелем не работать. Наши партнеры - отечественные производители кабеля проверенные и вопросов к качеству их продукта не возникает.

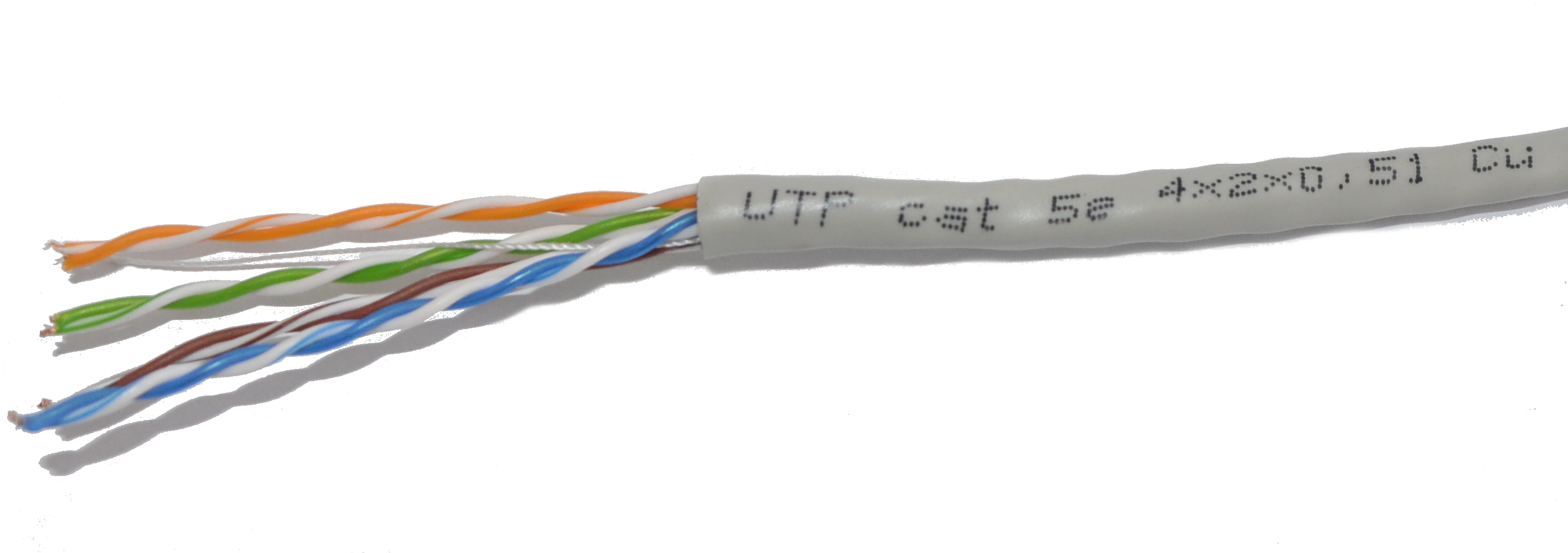

UTP 4х2 cat 5e C U

Аббревиатура AWG пришла к нам из Америки и переводится как Американский калибр проводников. 24 – самый распространенный калибр, соответствует диаметру 0,51 или сечению 0,2. Чем выше цифра калибра, тем меньше значение диаметра, сечения.  Жила используется монолитная (Solid), т.к. она дешевле и проще в производстве, однако  в некоторых случаях, при прокладке с многочисленными изгибами, необходимо использовать гибкую, многопроволочную жилу (Patch). Так же многопроволочная жила используется при создании так называемых патч-кордов – кусков провода для соединения двух цифровых устройств.

Пар может быть от одной до тысячи. Самые распространенные 1,2,4-х парные, при этом все четыре пары задействую, если необходимо создать сеть со скоростью до 1 Гбит/с. Для создания сетей, со скоростью до 100 Мбит/с, пожарной сигнализации и домофонов достаточно использовать две пары.

Мы рассмотрели самый распространенный витой кабель, который больше всего используется в технологии Ethernet. В нашей компании «Атлас» Всегда в наличии бухты по 305 метров как экранированного (FTP)

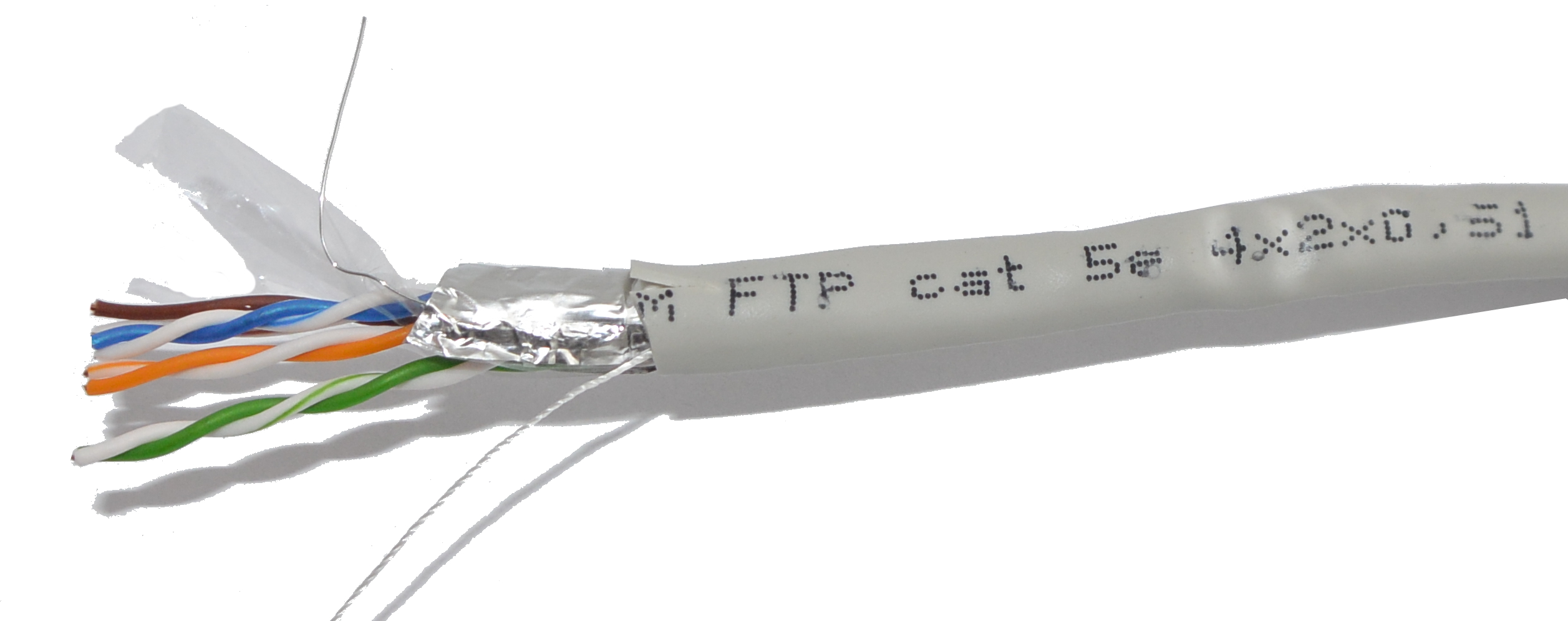

FTP 4х2 cat 5e C U

так и без экрана (UTP). Поддерживаем складское наличие также витой пары для внешней прокладки Oudor.

Прогресс не стоит на месте, появляются новые технологии, новые скорости, новые требования. Наши отечественные производители, с которыми мы плотно сотрудничаем, идут в ногу со временем, принимают вызовы современной промышленности и с блеском их решают. Наиболее плотно мы работаем с двумя лидерами, производителями отечественной витой пары заводами «Спецкабель» и «Паритет», которые вышли на новый уровень в разработках и производстве и оба завода имеют свою торговую марку «Спецлан» и «ParLan».

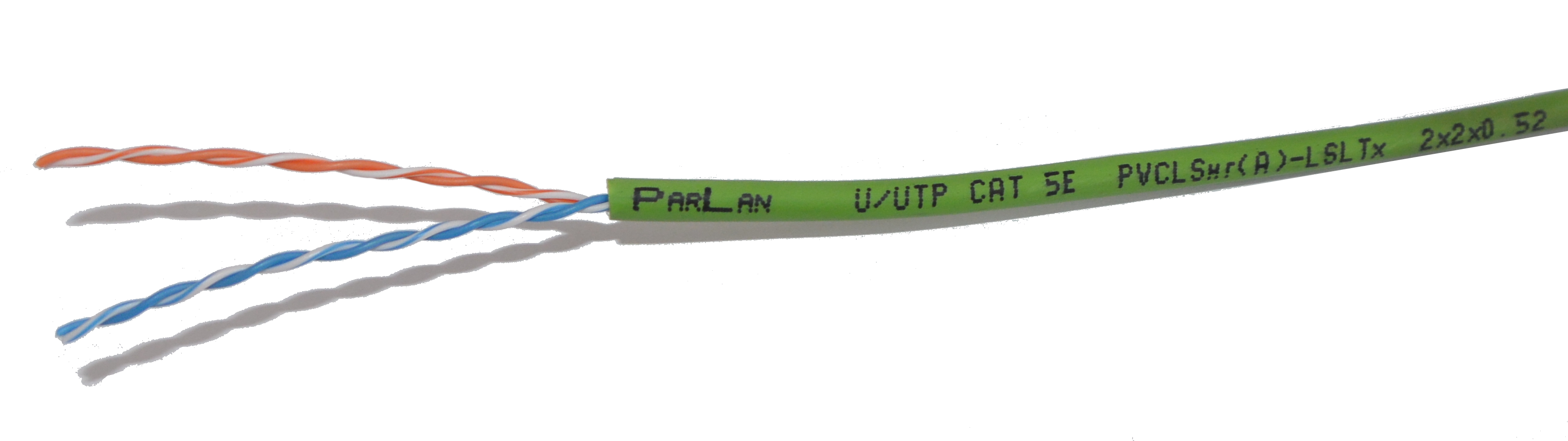

ParLan U/UTP Cat5e 2х2х0,52 PVCLSнг(А)-LSLTx

Как первый, так и второй имеют широкую линейку кабеля витой пары и могут предложить для проектировщиков и пользователей решение любой задачи с помощью своего продукта.

Хотелось бы отметить, что у «Спецкабеля» есть еще кабель КВП – кабель витая пара.

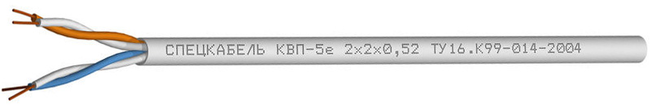

КВП-5е 2х2х0,52 Спецкабель

Он производится как с самой обыкновенной оболочкой ПВХ, так же и с оболочкой ПВХ пониженного дымо-газовыделения, а так же с оболочкой ПВХ пониженной токсичностью и безгалогенной композиции. Основное и главное отличие спецкабелевского КВП от «Спецлана» то, что «Спецлан» дополнительно получает оболочку из огнестойкой композиции и маркируется буквами FR.

Более подробно конструкцию и маркировку широкой линейки наших партнеров заводов- изготовителей рассмотрим в следующей статье.
