Кабели для проводного вещания ПРППМ и ПТПЖ и их замена на современные аналоги.

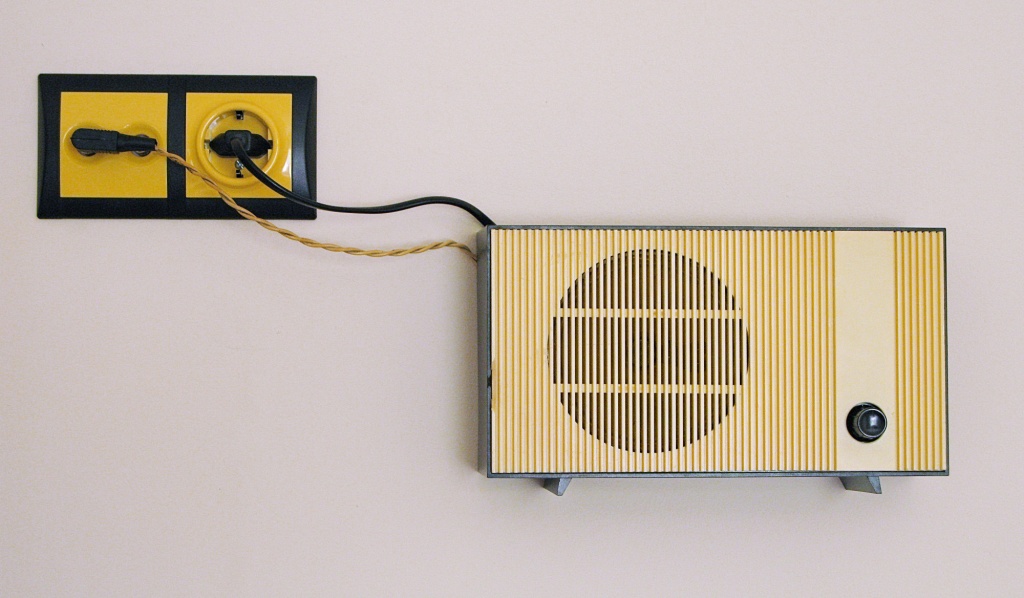

На дворе XXI век, но несмотря на это, в современных многоквартирных домах по-прежнему устанавливают систему проводного вещания, которая постоянно работала на кухне в советское время. Это не прихоть строителей, а требование свода правил, которыми руководствуются проектировщики и строители объектов. Зачастую, сдав объект с подобной системой, о ней все благополучно забывают или даже демонтируют. Однако не провести проводное вещание в дом и до каждой квартиры застройщик не имеет права – надзорные органы не позволят сдать объект. Для подобной системы уже несколько десятилетий используются кабели типа ПРППМ и ПТПЖ.

ПРППМ - кабель радиофикации и телефонной связи, однопарный (двужильный) с медными жилами, полиэтиленовой изоляцией в полиэтиленовой оболочке, работающий при напряжении до 380В частотой до 10кГц Предназначен для работы на абонентских линиях телефонной связи и в распределительных сетях проводного вещания. Расшифровка обозначения: П – Провод; Р – Радиофикационный; П – Полиэтиленовая изоляция; П – Полиэтиленовая оболочка; М - медные токопроводящие жилы.

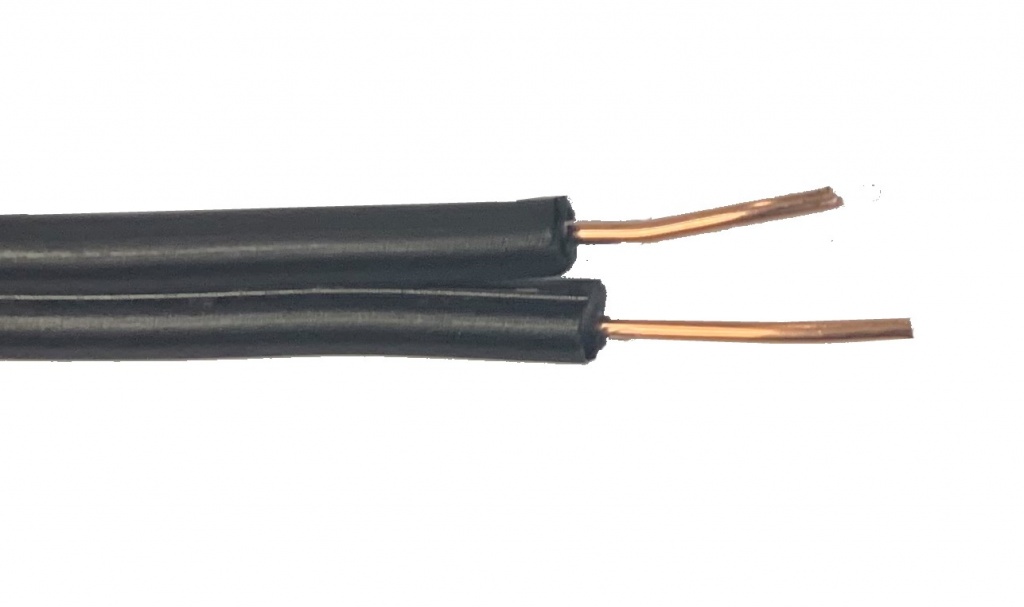

Провод ПРППМ

ПТПЖ – кабель трансляционный, однопарный (двужильный) со стальными (чаще оцинкованными) жилами, изолированными полиэтиленом высокого давления, с плоским разделительным основанием. Расшифровка обозначения: П – Провод; Т – Трансляционный; П - Полиэтиленовая изоляция; Ж - стальные оцинкованные жилы.

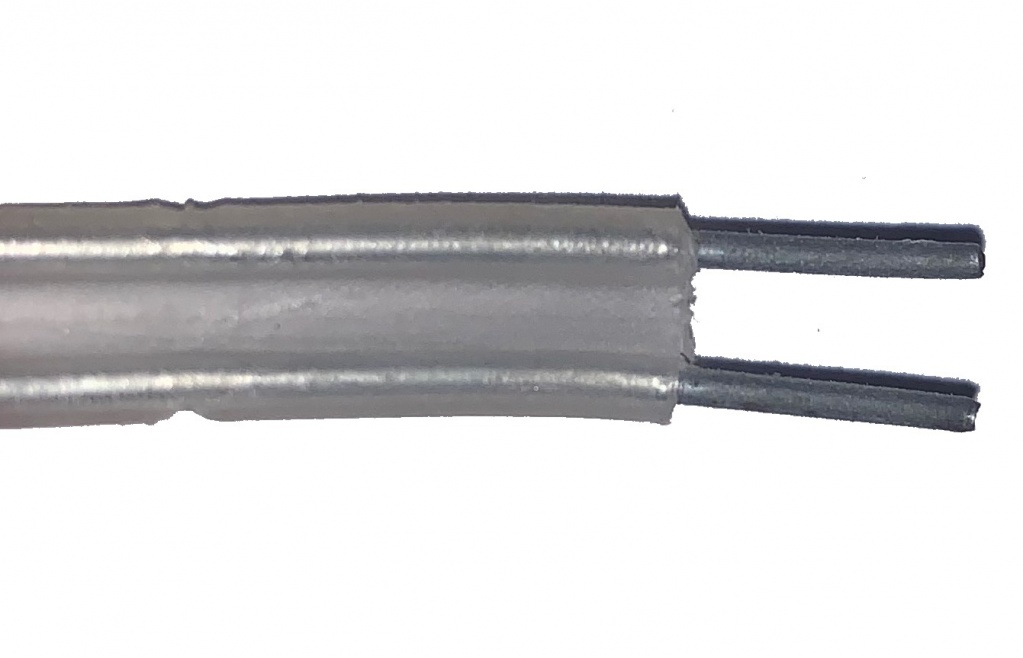

Провод ПТПЖ

Однако в свете ГОСТа 31565-2012 «Кабельные изделия. Требования пожарной безопасности» данные кабели становятся вне закона, так как отлично горят и не могут обеспечить пожарную безопасность. Соответственно, на замену им необходимо использовать кабели с индексом не ниже нг(А)-LS для обычных жилых домов и не ниже нг(А)-LSLTx – для социальных объектов (школы, больницы, дет.сады и пр.).

В июле 2017 года компанией ООО "Корпорация ИнформТелеСеть" (оператор связи систем проводного вещания) были проведены испытания кабелей типа КСВВнг(А)-LS.

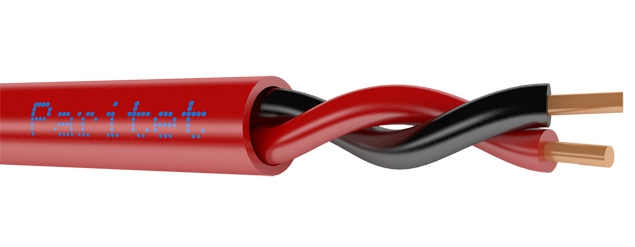

Кабель КСВВнг(А)-LS производства завода Паритет

Кабель КСВВнг(А)-LS обычно используют для систем сигнализации, контроля доступа, управления, сбора данных. Их можно использовать для групповой прокладки в зданиях с массовым пребыванием людей. А с индексом нг(А)-LSLTx для групповой прокладки на социальных объектах (детсады, школы, больницы, дома престарелых и пр.).

Напряжение: до 145 В переменного тока (диаметр жил 0,40-0,64 или сеч

КОНСТРУКЦИЯ:

Токопроводящая жила - медная однопроволочная
Сердечник - парная или общая скрутка
Изоляция - ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением
Оболочка - ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением

Для исполнения нг(А)-LSLTx используется низкотоксичный ПВХ пластикат пониженной пожарной опасности с низким дымо- и газовыделением

Основной задачей было определить возможность их применения в системах радиофикации. Положительный результат испытаний дает основание применять на объектах строительства/реконструкции кабели КСВВнг(А)-LS 1х2х1,38 вместо ПРППМ 2х1,2 и КСВВнг(А)-LS 1х2х0,80 вместо ПТПЖ 2х0,9. На объектах социальной инфраструктуры к применению рекомендуются кабели с низкотоксичными материалами оболочки и изоляции типа КСВВнг(А)-LSLTx.ение 0,12-0,35 мм.кв.) и до 300 В переменного тока (диаметр жил 0,80-1,78 или сечение 0,50-1,00 мм.кв.) частотой 10 кГц.
В марке кабеля указывается диаметр токопроводящей жилы (мм)

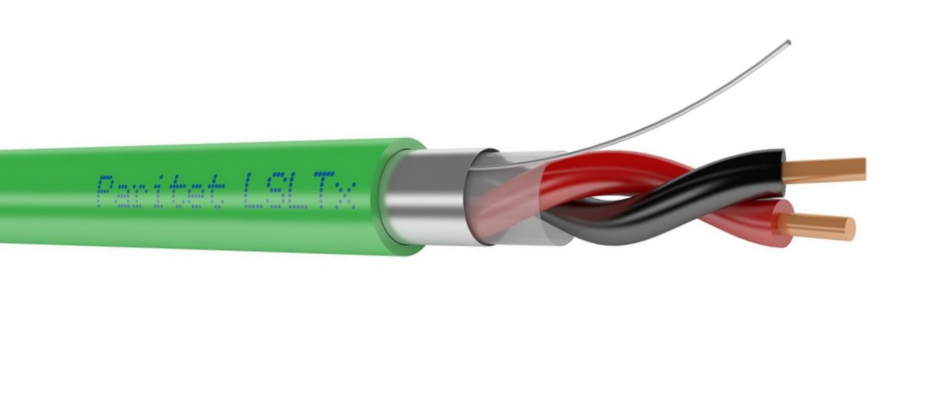

Кабель КСВВнг(А)-LSLTx производства завода Паритет

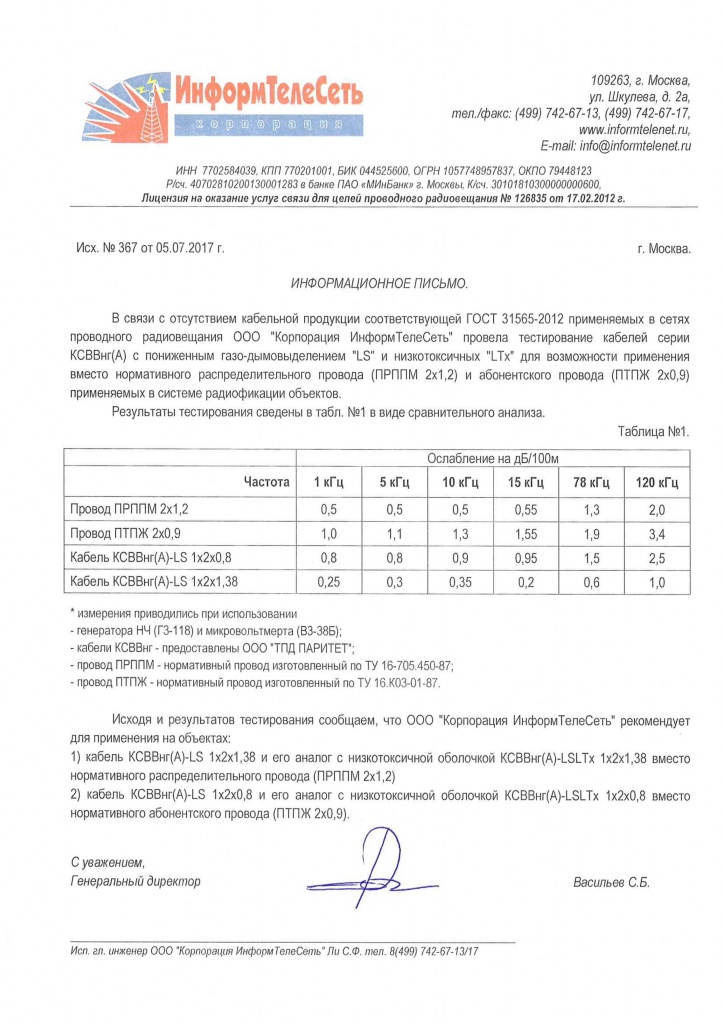

По итогам испытаний было сформировано официальное письмо от компании ООО "Корпорация ИнформТелеСеть" со сравнительной таблицей ослабления сигнала.

Данную продукции можно заказать у менеджеров компании “Атлас” info@atlastpk.ru +7 (495) 543-43-06

Информация взята с сайта производителя и нашего партнера кабельного завода Паритет www.paritet.su
