Кабели для систем видеонаблюдения, какой выбрать?

Выбор кабеля для подключения различных систем видеонаблюдения

Все известные на сегодняшний день системы видеонаблюдения можно поделить на: 1) аналоговые; 2) полуцифровые; 3) цифровые.

Аналоговые системы видеонаблюдения

Первый тип систем ушел в прошлое по причине того, что формат VHS практически уже не используется. Да и само использования видеокассет и видеомагнитофонов для записи и хранения данных уже окончательно устарело.

Полуцифровые системы видеонаблюдения

Полуцифровые системы намного удобнее и функциональнее. Видеорегистратор такой системы осуществляет оцифровку данных с аналоговых видеокамер, сохраняет «картинку» на встроенном жестком диске и передает ее на монитор(ы). Различия в стоимости регистраторов для таких систем обусловлены количеством подключаемых аналоговых камер и мониторов, объемом памяти жесткого диска и наличием/отсутствием всяческих «примочек» для работы с изображениями. Полуцифровые системы имеют несколько недостатков, свойственным и аналоговым системам. Во-первых, высокочастотная линия связи «камера-регистратор» крайне чувствительна к воздействию помех. В некоторых случаях сигнал может быть забит помехами напрочь. А во-вторых, для каждой камеры требуется отдельный аналоговый вход на регистраторе. Это значит, что число кабелей связи будет равно количеству камер, что крайне неудобно в монтаже. И если система большая и рассчитана на большое количество точек наблюдения, то подобрать регистратор будет непросто, а цена его может оказаться очень большой.

Цифровые системы видеонаблюдения

Цифровые системы видеонаблюдения предполагают использование IP-камер, которые уже имеют свой сетевой адрес и передают данные по сети Ethernet. В качестве регистратора в таких системах может выступать обычный сервер, но существует и профессиональная техника для цифрового видеонаблюдения. Цифровые видеорегистраторы часто являются универсальными, то есть они имеют и некоторое количество аналоговых входов для подключения соответствующих камер. Возможности цифровых систем практически неограниченны: любое количество камер, передача данных практически на любое расстояние, в том числе и по сети Интернет, предельное качество изображения. Одним словом, за цифровыми системами будущее.

Варианты подключения аналоговых камер

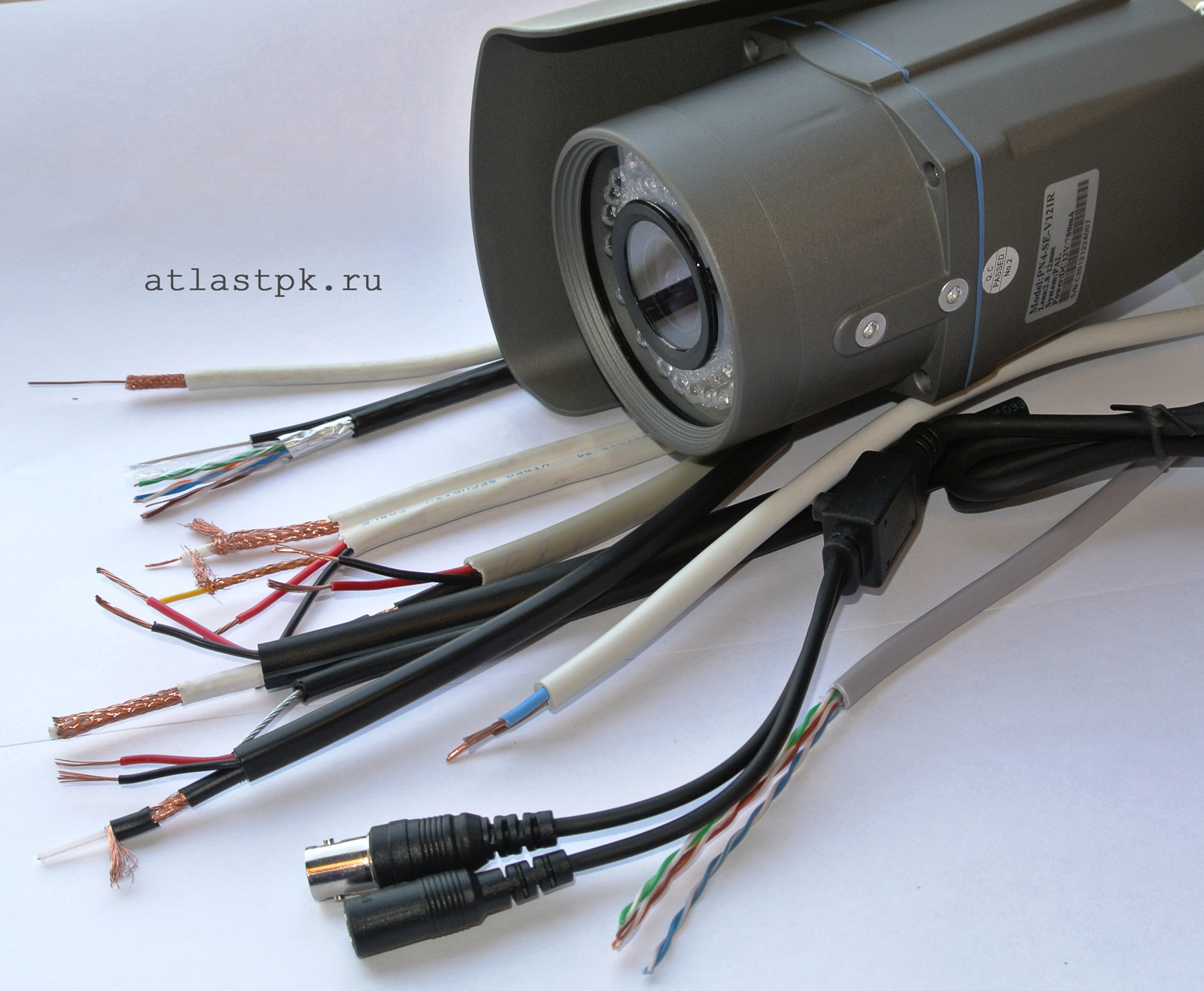

Кабель для подключения видеокамеры Аналоговые камеры чаще всего подключаются коаксиальным радиочастотным кабелем с медной (или хотя бы омедненной) центральной жилой и медной оплеткой. Наиболее распространенным является кабель РК или его зарубежный аналог RG с волновым сопротивлением около 75 Ом. Коаксиальные кабели оконцовываются разъемами типа «тюльпан» или BNC под обжимку или пайку. Но если использовать простой коаксиальный кабель, то остается проблема электрического питания самой видеокамеры, которое в разных случаях осуществляется переменным напряжением 220 вольт или постоянным пониженным напряжением от блока питания. Эта проблема решается прокладкой дополнительной линии кабелем ШВВП или ПВС небольшого сечения, достаточного по условиям падения напряжения. Однако не обязательно прокладывать отдельные линии для передачи данных и для питания камер, поскольку существует специальные комбинированные кабели, имеющие в своем составе коаксиальную жилу в отдельной изоляции со своей отдельной парой жил сечением 0,5 или 0,75 кв. мм. для питания камер. Такие кабели имеют марку КВК, ККСП или ККСВ. Все перечисленные комбинированные и простые коаксиальные кабели могут иметь внешнюю оболочку из ПВХ (например КВК-В) или светостабилизированного сшитого полиэтилена (например КВК-П).

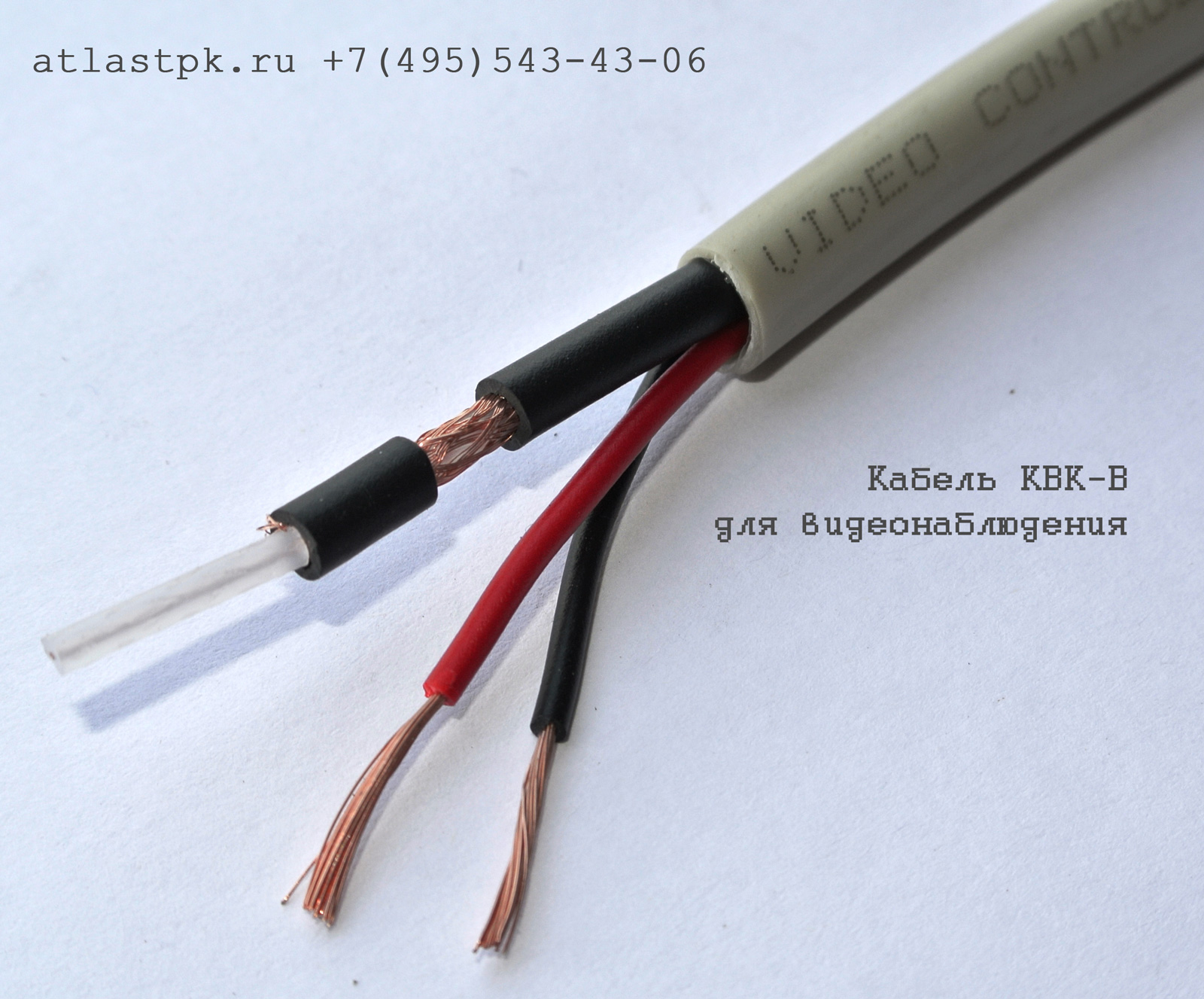

Кабель КВК-В для видеонаблюдения В последнем случае кабель будет более жестким, но полиэтиленовая оболочка позволяет осуществлять прокладку кабельной линии на открытом воздухе.. Поэтому кабели с изоляцией из сшитого полиэтилена рекомендуются для наружного монтажа.

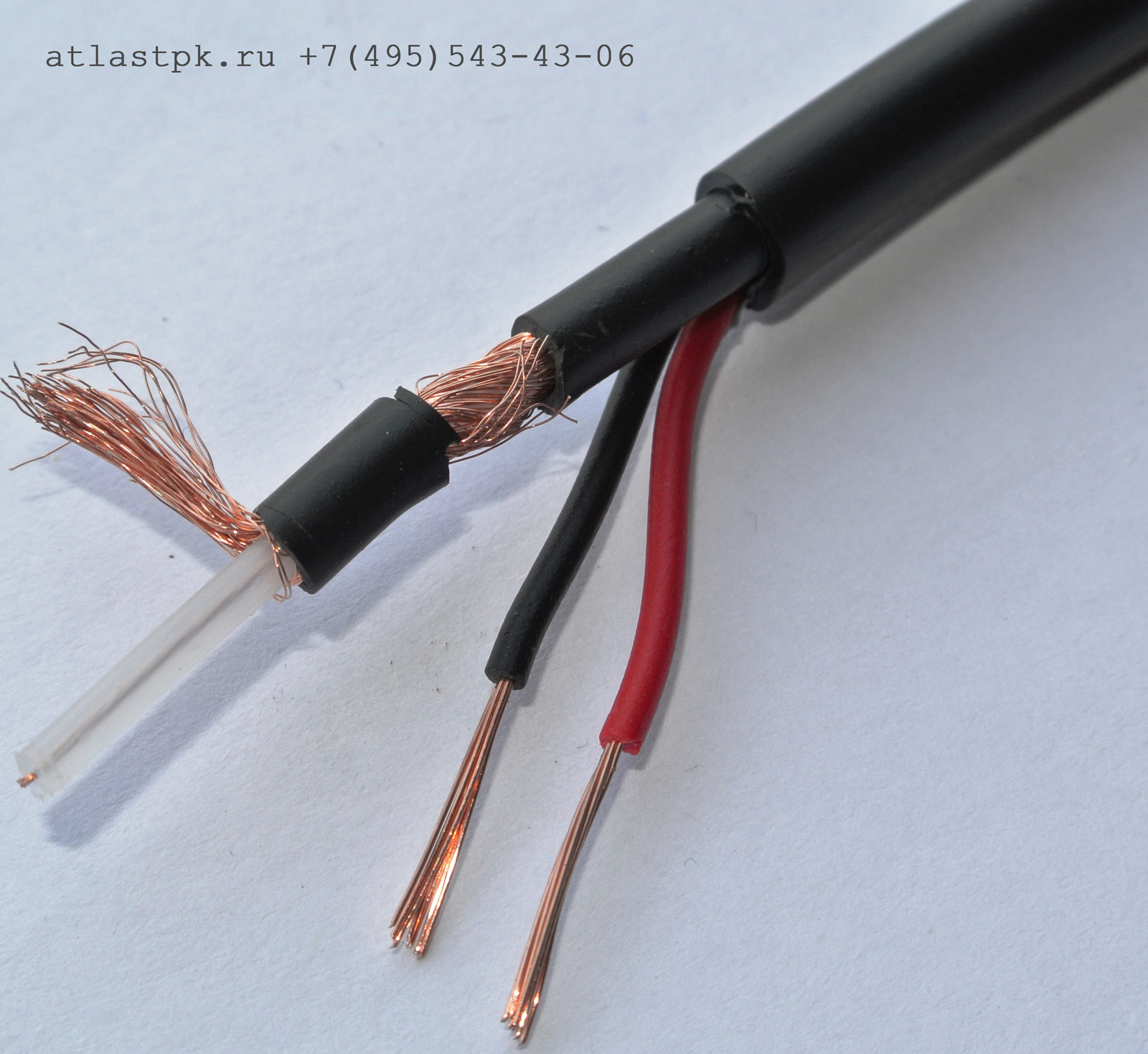

Комбинированный видеокабель КВК-П для улицы Кабели для прокладки на улице могут иметь в своей конструкции несущий стальной трос. Например, кабель марки КВК-Пт.

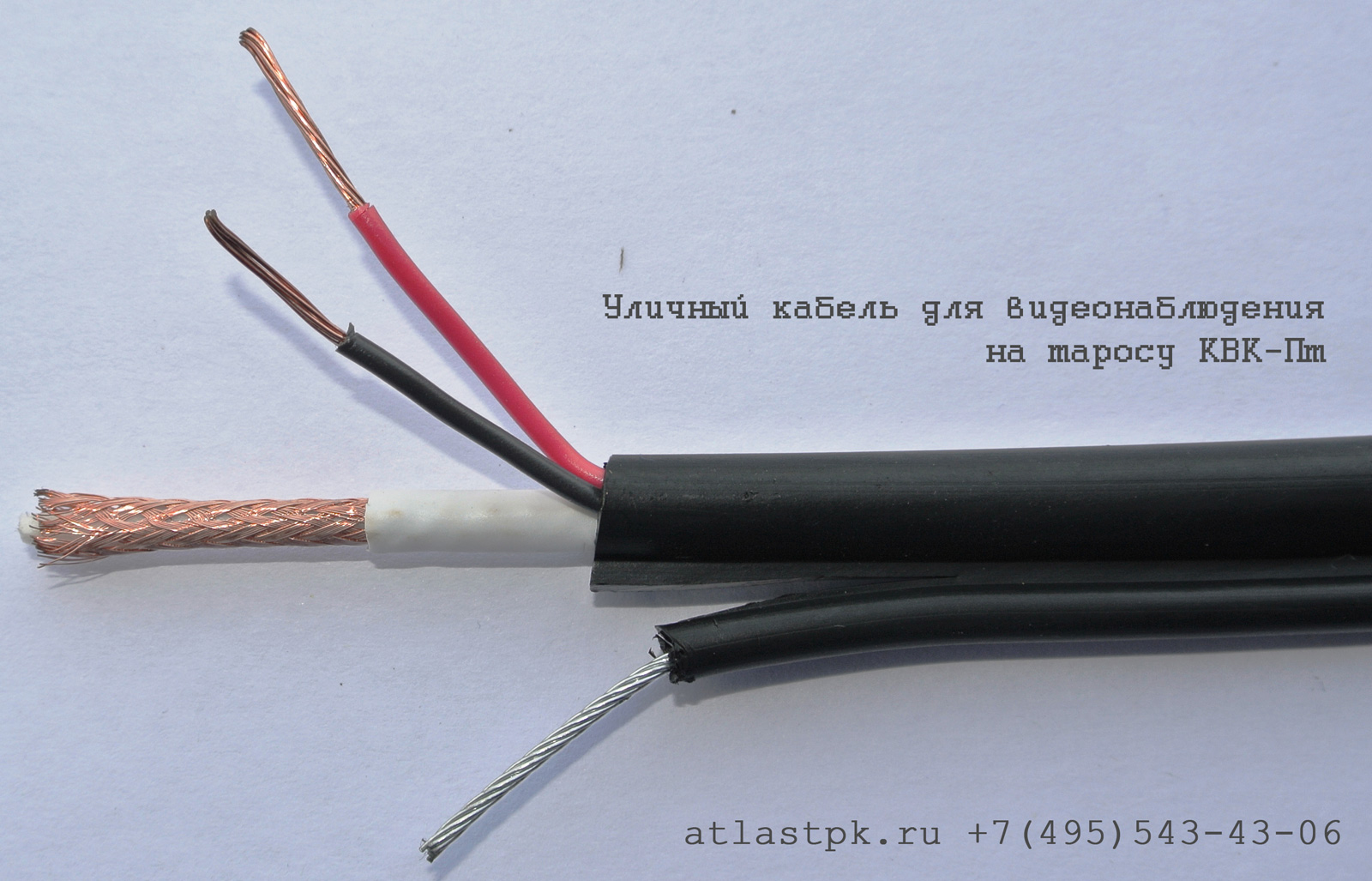

Уличный кабель для видеонаблюдения на тросу КВК-Пт Если требуется подключение камер со встроенным микрофоном или отдельно стоящих микрофонов для фиксации звука, тогда рекомендуется использовать комбинированный кабель, содержащий в своем составе жилу для подключения аудио сигнала. Например, это кабель марки ККСЭВ Этот кабель выпускается в плоском исполнении с разделительным основанием. Т.е. жилы питания и аудио проложены отдельно (на небольшом расстоянии) от коаксиальный жилы.

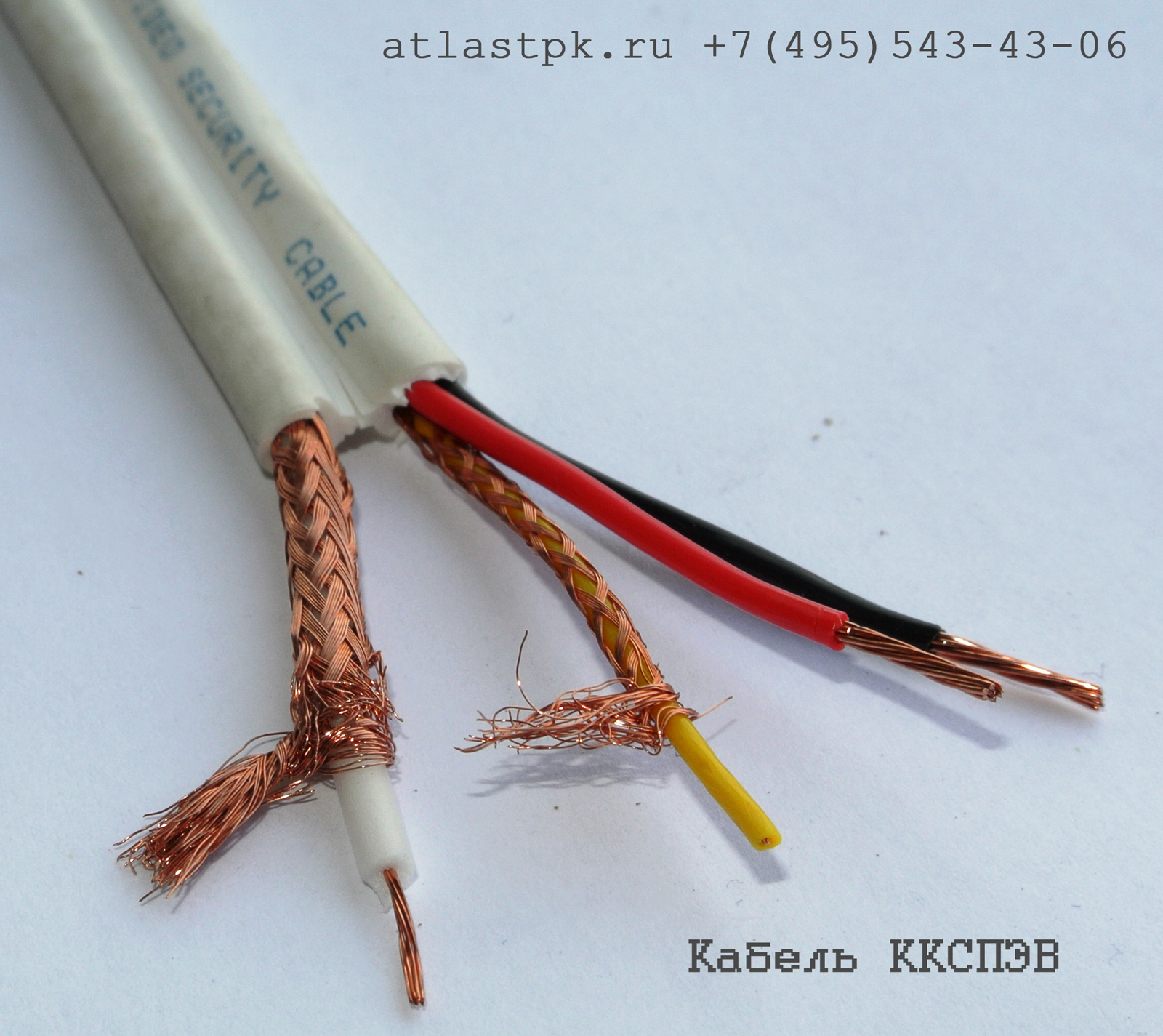

Комбинированный кабель для видеонаблюдения с жилами питания камеры и аудио жилой марки ККСПЭВ

Подключение цифровых камер

IP-камеры подключаются традиционным кабелем UTP с применением разъемов RJ-45. Очевидное преимущество здесь в том, что для целой группы удаленных видеокамер можно использовать одну линию передачи по витой паре, используя коммутатор (свич), расположенный по месту. Причем удаление этой группы от сервера или видеорегистратора может быть весьма значительным и уж во всяком случае, намного большим, нежели в случае передачи аналогового сигнала по коаксиальному кабелю.

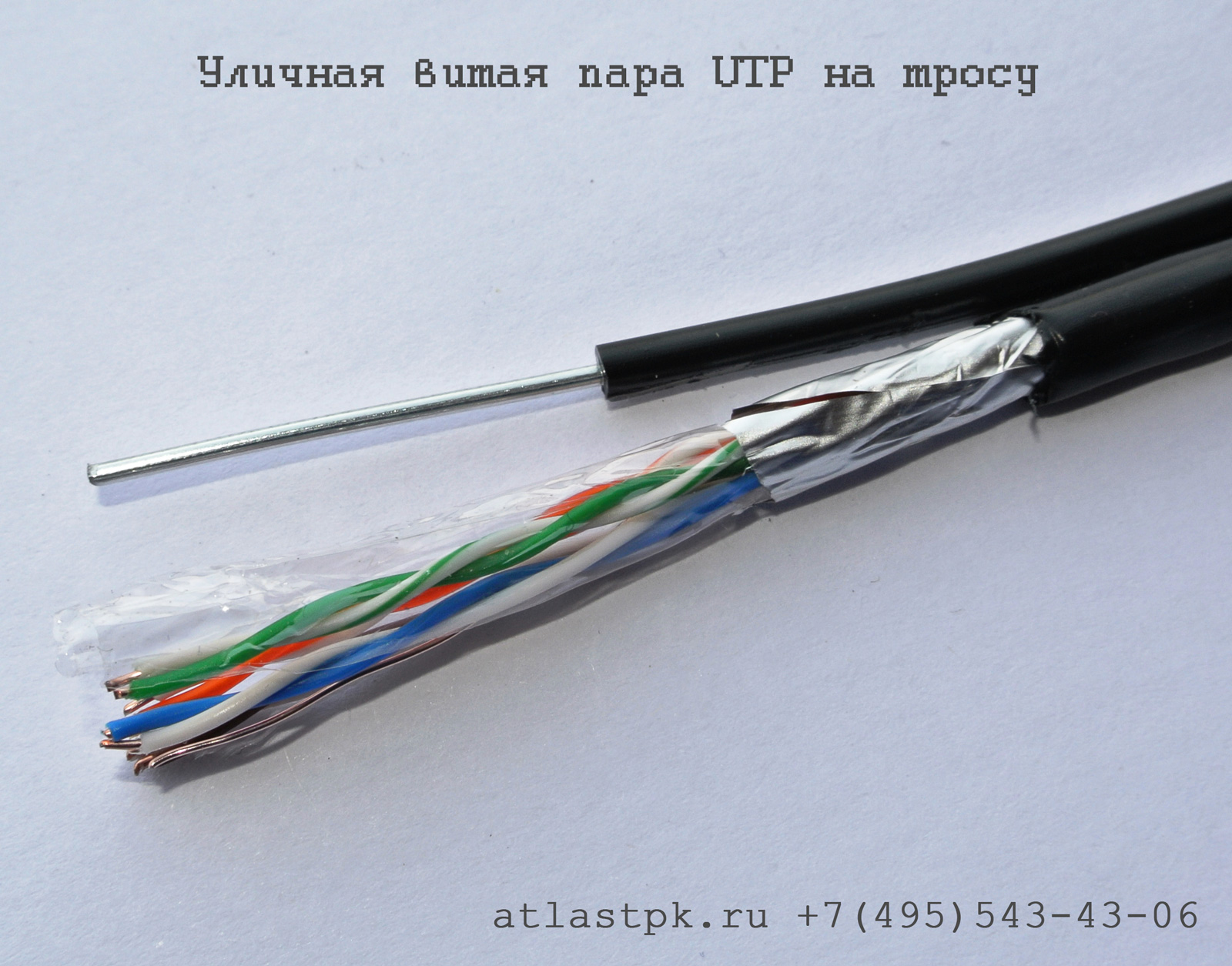

Уличная витая пара UTP на тросу Для электрического питания IP-камер возможны несколько вариантов: прокладка к каждой камере своей кабельной линии питания, установка блоков питания по месту и электрическое питание по свободной паре кабеля UTP. Последний вариант возможен для камер и коммутаторов с поддержкой функции Power-over-Ethernet (PoE), либо для обычного цифрового оборудования при использовании специальных инжекторов Passive PoE, рассчитанных на напряжение до 50-ти вольт. Инжекторы Passive PoE просто позволяют объединить питание и сигнал с обоих сторон единой кабельной линии. Сама же линия выполняется обычной витой парой и оконцовывается RJ-45. Таким образом, имея всего одну кабельную линию из удобного для монтажа UTP, мы решаем проблему питания оборудования и передачи сигнала практически на любое расстояние.
