Соответствие старых марок кабеля и провода новому ГОСТу

ГОСТ Р 53769-2010 на силовые кабели с пластмассовым типом изоляционных материалов, предназначенные для народнохозяйственных целей (прокладки сетей и коммуникаций), вступил в силу с 1 января 2011 года. В дополнение к этому действовавшие ранее нормы госстандартов, в частности ГОСТ 16442-80 утратили силу в отношении кабелей, производимых для гражданских нужд, тогда как для продукции кабельного производства оборонного назначения (изготавливаемой по заказу Минобороны РФ) этот ГОСТ остаётся действительным, но в дополненном виде - ГОСТ ВД 16442-80.

Новый ГОСТ Р 53769-2010 был создан и введён в качестве обязательного благодаря тому, что ситуация в отрасли потребовала более точной стандартизации продукции. Помимо этого, при соответствии новому ГОСТу, кабельная продукция также будет соответствовать документам и стандартам международного значения - МЭК-60502-1, CENELEC - HD 604/HD 603. Вся стандартизация в данном случае была произведена с учётом специфических климатических факторов, сопровождающих прокладку коммуникаций на территории России. Благодаря более подробной и точной систематизации требований, согласно которым классифицируются силовые кабели, предназначенные для прокладки сетей стационарного типа, заметно упростилось понимание требований ГОСТ - они стали более понятными. Помимо этого в ГОСТ З 53769-2010 заложены требования и нормы, предъявляемые к современным силовым кабелям, обеспечивающие более высокий уровень безопасности в процессе их эксплуатации. Разница между действующим на сегодня ГОСТ 53796-2010 и прежним ГОСТ 16442-80 не слишком существенна и касается следующих пунктов:

установлены более точные нормативы средней рекомендуемой толщины изоляционного слоя кабеля (согласно принятым стандартам МЭК);
диапазон соответствующих стандарту сечений жил токопровода (до 1000 мм2) расширен, например для пятижильных кабелей он теперь может достигать 240 мм2;
повышенные требования к производству кабелей, с обязательным заполнением внутренних межжильных пустот материалами оболочного типа (экструзионными и др.) - они приняты для максимального соответствия формы кабеля окружности - в этом случае минимизируется риск механического повреждения кабельной продукции даже в случае эксплуатации в оборудовании с высоким риском опасности взрыва;
стандартизирована система цветовой маркировки жил кабельной продукции, что значительно повысило уровень электробезопасности в случае использования в процессе монтажа продукцию различного производства. Помимо этого сам процесс монтажа значительно упростился;
изменены требования к защитно-изоляционным покровам, применяемым в кабельном производстве;
стандартизирована минимальная масса 1 м кабеля, благодаря чему исключается возможность поставки недобросовестными производителями продукции, в которой сечение токопроводящих жил занижено;
разрешён выпуск кабельной продукции экранированного типа для напряжения в 0,66 и 1 кВ, что позволяет повысить уровень электромагнитной совместимости разных типов коммуникаций, проложенных массово, в непосредственной близости друг от друга.

Также произошли незначительные изменения в маркировке кабельной продукции. Так, согласно комментариям ВНИИКП: http://www.vniikp.ru/cable4.phtml?item_id=3065

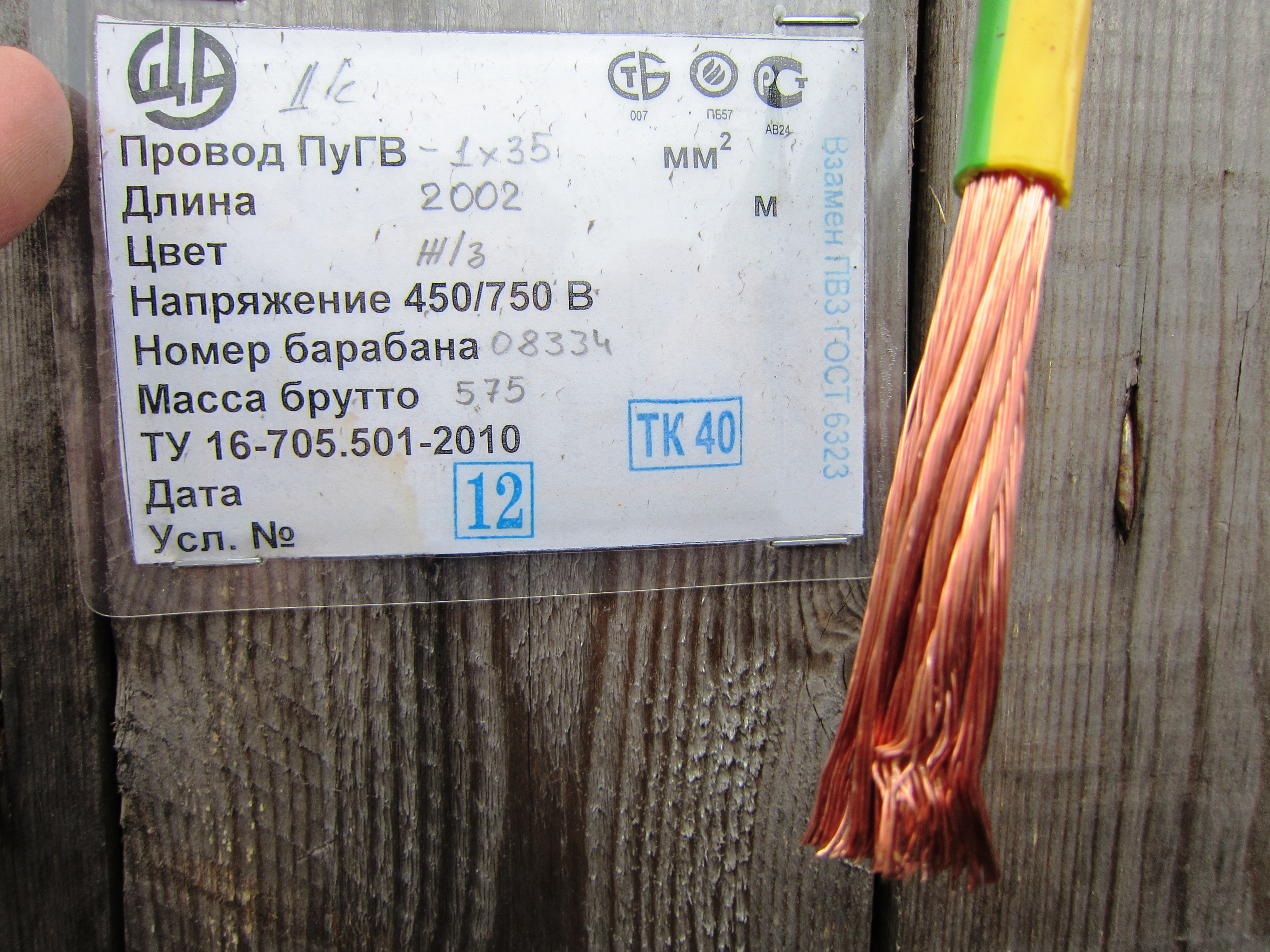

http://www.vniikp.ru/cable1.phtml?item_id=3036 Провод ПуВ ранее носили название ПВ-1, Провод ПуГВ ранее носили название ПВ-3, Кабель ВБШВ ранее маркировался как ВБбШВ, Кабель АВБШВ ранее маркировался как АВБбШВ Нужно ли говорить, что качественно перемена маркировки на эту продукцию принципиально не повлияла. Стоит добавить, что с 1.01.2011 года вступил в силу новый ГОСТ Р 53768-2010, регламентирующий изменения, касающиеся кабельной и проводной продукции для электроустановок с номинальным напряжением до 450/750 В. Прописанные в нём нормы качаются продукции, с типом изоляции на основе ПВХ. В рамках данного ГОСТ, помимо вышеперечисленных мер, прописан запрет на использование алюминиевожильных кабельных изделий, указаны изменения в диапазоны сечений кабелей - теперь допустимые границы составляют от 0,75 до 50 мм2. Также расширен до 400 мм2 диапазон сечений токопроводных жил для одножильного типа проводов.
