Номинальное напряжение однофазной бытовой сети – 220 В. Допускается незначительное отклонение напряжения от номинального значения - +/- 5%. То есть если напряжение в бытовой сети находятся в пределах 210-230 В, то оно считается нормальным и не оказывает негативного влияния на работу бытовых электроприборов, включаемых в сеть. Но если напряжение бытовой сети выходит за эти рамки, то оно считается ненормальным и большинство электроприборов, включаемых в бытовую сеть, в лучшем случае могут работать некорректно, в худшем – могут выйти из строя.
Если напряжение в бытовой сети на порядок выше допустимого максимального значения, то оно считается повышенным, если ниже минимально допустимого уровня – соответственно пониженным. Иногда отклонение напряжения в электрической сети может быть обусловлено временным режимом работы электрической сети. Например, на период ремонта одной из понижающих подстанций 10/0,4 кВ, когда значительная часть потребителей была переведена на питание от другой понижающей подстанции, что привело к некоторому снижению напряжения в бытовой сети в связи с тем, что увеличилась суммарная нагрузка на трансформаторы понижающей подстанции. В данном случае пониженное напряжение бытовой сети – это временное явление и после ремонта подстанции и перевода на нее нагрузки, напряжение в сети нормализуется.
Если же пониженное (повышенное) напряжение в бытовой сети не обусловлено изменениями режима работы электрической сети, и оно находится в данных пределах достаточно долгое время, то данный вопрос необходимо решать. Как решить проблему пониженного (повышенного) напряжения бытовой сети? Ниже постараемся ответить на данный вопрос.
Для того чтобы решить данный вопрос, необходимо, прежде всего определить причину понижения или повышения напряжения в электрической сети.
Для снижения потерь, электрическая энергия передается на высоком напряжении. Далее напряжение понижается до значений, которое является рабочим для тех или иных потребителей. Электрические сети, питающие жилые дома, квартиры, различные учреждения имеют номинальное напряжение 220/380 В.
Для того чтобы обеспечить данное значение напряжения в электрической сети, на электрических распределительных подстанциях осуществляется понижение напряжения при помощи понижающих трансформаторов (автотрансформаторов). На подстанциях 110 кВ напряжение понижается до значений 35 или 10 (6) кВ; на подстанциях 35 кВ до значений 10 (6) кВ; и уже на подстанциях 10 (6) кВ напряжение понижается до значений 220/380 В. Для регулировки напряжения на трансформаторах предусматриваются устройства РПН и ПБВ. Переключением данных устройств обеспечивается необходимое значение напряжение в электрической сети того или иного класса напряжения.

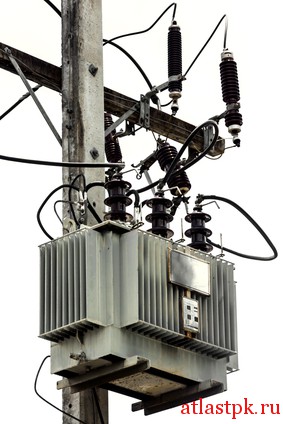

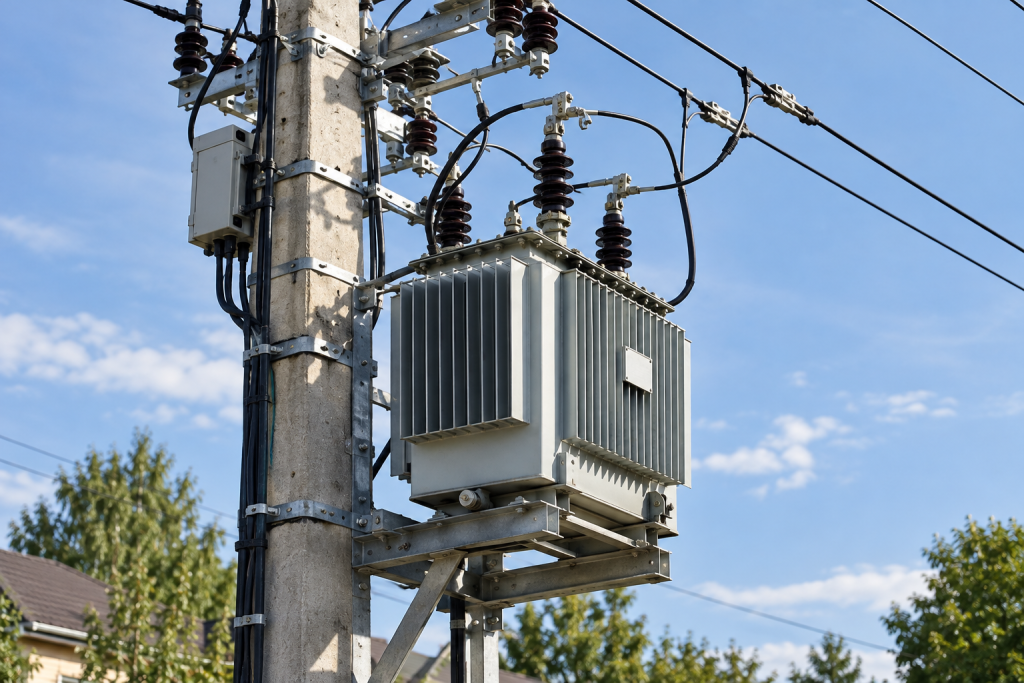

Понижение напряжения при помощи понижающих трансформаторов
Понижение напряжения при помощи понижающих трансформаторов
Если проблема повышенного (пониженного) напряжения наблюдается на нескольких подстанциях, которые питаются от одного источника, например, районной подстанции, то регулировка напряжения осуществляется на данной подстанции. Если проблема отклонения напряжения от номинальных значений наблюдается на отдельных участках электрической сети, питающихся от одной понижающей подстанции 10 (6)/0,4 кВ, то напряжение необходимо регулировать на данной подстанции.
Для решения данной проблемы необходимо обратиться в энергоснабжающую компанию вашего района (РЭС, ПЭС и т.д.). Работники данной организации, осуществляющие оперативное обслуживание понижающих подстанций, должны определить проблему пониженного или повышенного напряжения и устранить ее.
Для решения данной проблемы необходимо обратиться в энергоснабжающую компанию
Для решения данной проблемы необходимо обратиться в энергоснабжающую компанию
Возможно, также причиной понижения или повышения напряжения может быть неравномерное распределение нагрузки по фазам электрической сети. Например, на одной фазе напряжение пониженное, на двух других фазах электрической сети – повышенное. В таком случае решение проблемы несоответствия напряжения сводится к правильному распределению однофазных потребителей по фазам электрической сети.
Также одной из наиболее распространенных причин понижения или повышения напряжения бытовой сети является сезонное изменение нагрузки. Например, в период низких температур нагрузка бытовой электрической сети увеличивается, что приводит к падению напряжения в сети. Это особенно актуально для тех районов, где основным источником обогрева жилья в период низких температур являются электрические обогреватели. При этом летом, когда значительно снижается нагрузка бытовых электроприборов (в большей степени за счет отключения электрических обогревателей), напряжение в бытовой сети повышается выше номинального значения.
В данном случае для нормализации напряжения, работники энергоснабжающих компаний должны несколько раз в год, в зависимости от сезона, осуществлять регулирования напряжения на трансформаторных подстанциях (при помощи устройств РПН, ПБВ).
Очень часто, когда нагрузка потребителей большая и трансформаторы работают в режиме перегрузки, регулировкой напряжения на трансформаторах не решить проблему. В таком случае проблема решается установкой более мощных трансформаторов на понижающих подстанций или установкой дополнительного трансформатора, на который переключается некоторая часть потребителей в период повышения нагрузки потребителей бытовой электрической сети.
Также следует отметить, что значение напряжения зависит от расстояния от источника до потребителя. По мере удаления от источника происходит некоторое падение напряжения. Как правило, напряжение в бытовой электрической сети регулируется таким образом, чтобы обеспечить номинальное значение в средней части электрической сети. Таким образом, в непосредственной близости к источнику (понижающей подстанции) у потребителей наблюдается некоторое повышение напряжение, а в конце линии – уменьшение напряжения.
Если длина линий сети 380/220 В сравнительно небольшая, то проблем с регулировкой напряжения не возникает. Значение напряжения во всех участках электрической сети находятся в пределах допустимых значений.
В том случае, если линия бытовой сети протяженная, то у некоторых потребителей: тех, которые находятся близко к источнику питания или наоборот далеко от него, возникает проблема повышенного (пониженного) напряжения бытовой сети.
Также следует отметить, что проблема значительного падения напряжения в электрических сетях проявляется из-за неудовлетворительного состояния электрических сетей, простыми словами - изношенность линий электропередач.

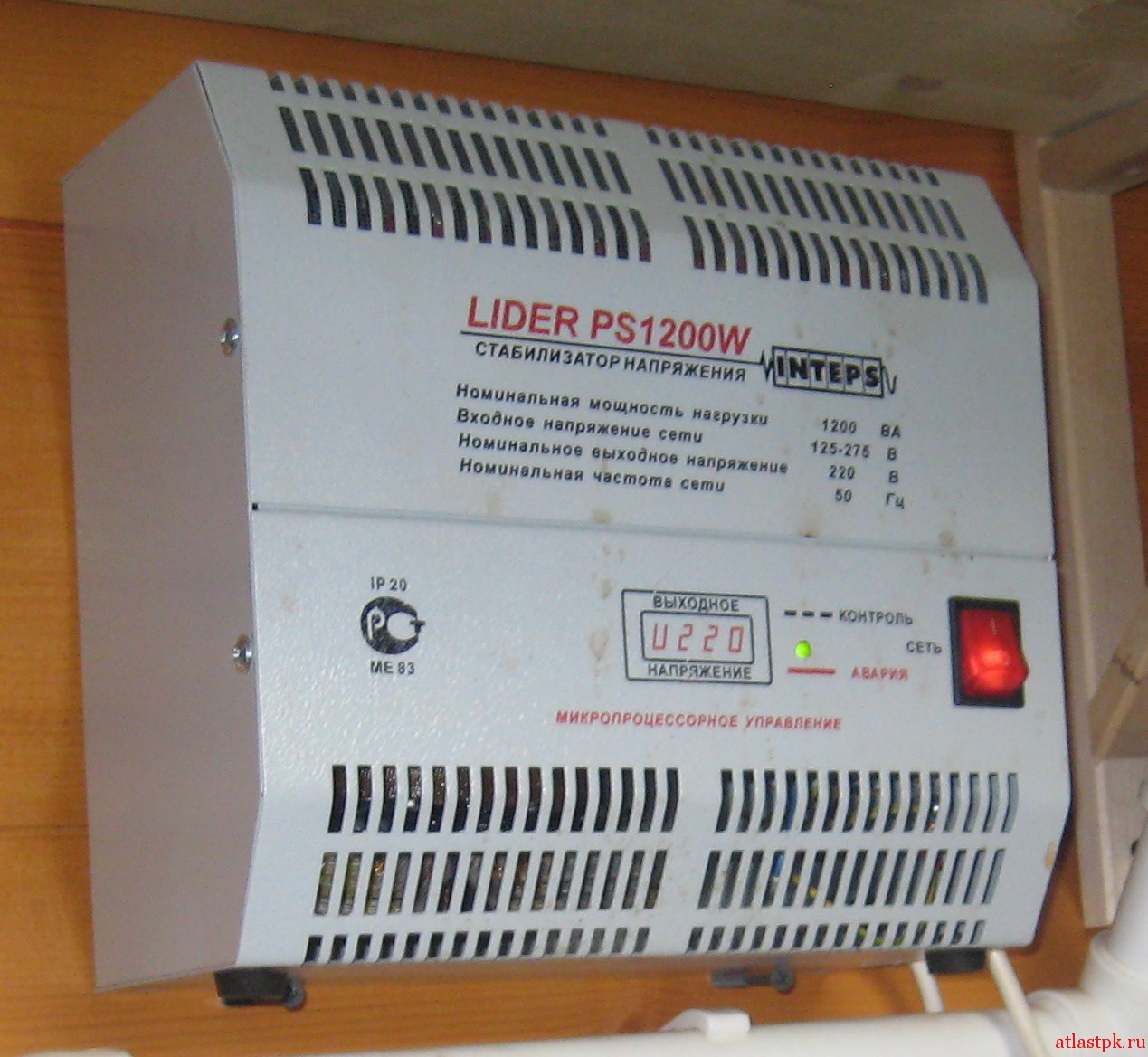

Для решения данной проблемы в быту применяют стабилизаторы напряжения. Существует достаточно много различных стабилизаторов напряжения, применяемых в быту, которые классифицируются по таким параметрам: диапазон изменения рабочего (входного) напряжения, количество фаз, номинальная мощность подключаемой нагрузки, точность, быстродействие.

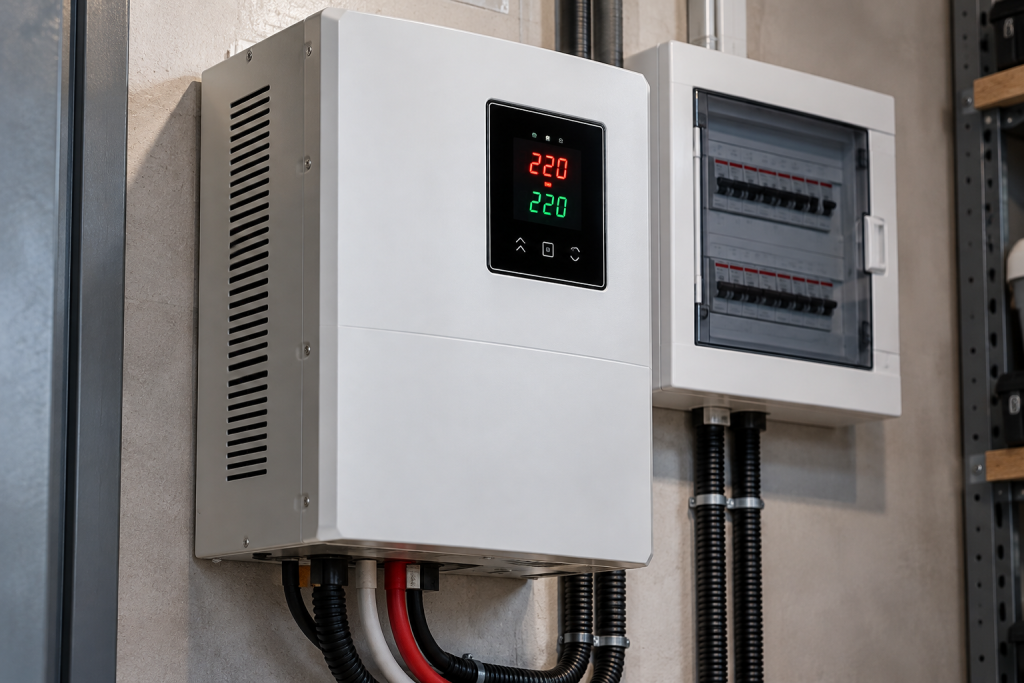

Применение стабилизаторов напряжения
Применение стабилизаторов напряжения
Следует отметить, что стабилизаторы напряжения, помимо нормализации значения напряжения бытовой сети решают такую проблему, как скачки напряжения, которые также являются признаками некачественного электроснабжения. Таким образом, стабилизаторы напряжения продлевают срок службы большинства типов ламп, различных электронных устройств и других бытовых электроприборов, для которых скачки напряжения могут привести к выходу их из строя.
Стабилизаторы напряжения, по сути, предназначены для нормализации напряжения в случае незначительного отклонения и для сравнительно небольшой нагрузки. Есть также стабилизаторы напряжения, которые характеризуются достаточно широким диапазоном входного напряжения. Но, чем выше данный диапазон и номинальная мощность, тем больше габаритные размеры стабилизатора напряжения и выше его стоимость. Если отклонения значения напряжения существенные и нагрузка подключаемых электроприборов большая, то целесообразнее для нормализации напряжения применять понижающие (повышающие) трансформаторы. Во-первых, они значительно дешевле и имеют меньшие габаритные размеры.
Единственный недостаток применения данных трансформаторов – сложность подключения, выбора, расчета требуемых номинальных параметров.
Если стабилизатор напряжения с легкость можно включить в сеть самостоятельно, то для подключения трансформатора не обойтись без специалиста.
Следует отметить, что при использовании повышающего (понижающего) трансформатора в быту, необходимо в обязательном порядке предусмотреть защиту от возможных перенапряжений. Для этой цели используются бытовые реле напряжения, устанавливаемые на вводе в электрическом распределительном щитке квартиры.
На реле напряжения устанавливается требуемая уставка минимального и максимального напряжения и, в случае ее отклонения, данный защитный аппарат размыкает электрическую цепь, тем самым защищая бытовые электроприборы, включенные в сеть от выхода из строя по причине значительного отклонения напряжения от допустимых значений.
