Рано или поздно перед каждым, кто делает ремонт, встаёт вопрос: какой кабель выбрать для электропроводки в доме или квартире? Разберём, чем отличаются провода и кабели, и подробно рассмотрим самые распространённые марки: ВВГ, ВВГнг, NYM и ПВС.
Содержание:
- Провод и кабель: в чём разница
- Кабель ВВГ и ВВГнг
- Какое сечение выбрать
- Кабель NYM
- Провод ПВС
- Сравнение марок
Провод и кабель: в чём разница
Для домашней электропроводки лучше всего подходят провода и кабели с медными жилами. Они различаются по нескольким признакам:
- количество жил — одножильные и многожильные; в многожильных жилы изолированы друг от друга;
- конструкция жилы — жёсткая (однопроволочная) или гибкая (многопроволочная);
- материалы жилы, изоляции и внешней оболочки.
Оболочка защищает изоляцию жил от механических повреждений, химических веществ, солнечного света и влаги. Кабель может быть дополнительно защищён бронёй.
Большинство проводов не имеют защитной оболочки, поэтому их прокладывают скрыто, а открыто — только в трубах, гофре или кабель-каналах. У кабеля есть защитная оболочка, поэтому его можно прокладывать и открыто.
Для домашней проводки чаще всего применяют кабели ВВГ, ВВГнг, NYM и провод ПВС.

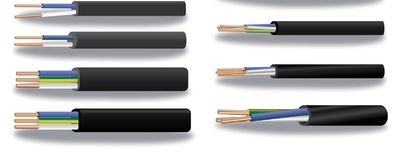

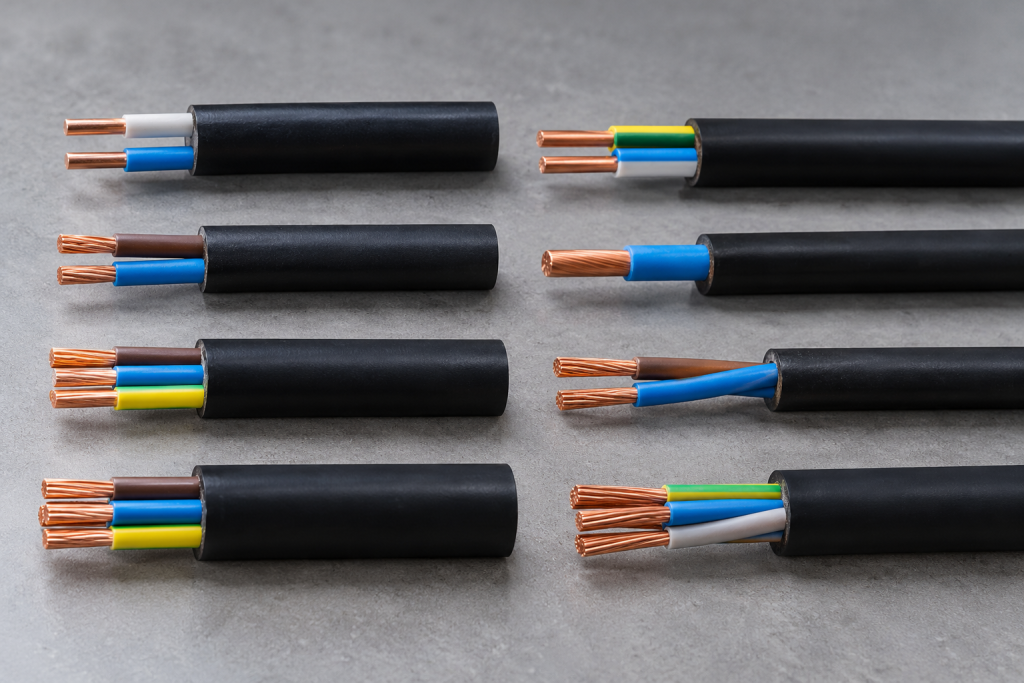

Кабель ВВГ и ВВГнг
ВВГ — небронированный кабель с медными жилами в изоляции из поливинилхлорида (ПВХ) и общей ПВХ-оболочке. Его применяют практически везде, в том числе во влажных помещениях. Жилы имеют цветную изоляцию, что упрощает подключение.
Буквы «нг» означают, что оболочка выполнена из пластиката пониженной горючести и кабель не распространяет горение при прокладке в пучках. Если загорится обычный кабель в пучке, огонь перейдёт на соседние, а ВВГнг позволяет локализовать возгорание. Для жилых помещений рекомендуется кабель ВВГнг(А)-LS — с пониженным дымо- и газовыделением.
ВВГнг бывает:
- плоским — его удобнее укладывать в штробы;
- круглым — его удобнее протягивать в трубы и гофру.
Какое сечение выбрать
Сечение кабеля выбирают по нагрузке линии. Типовые значения для квартиры:
| Линия | Кабель |
|---|---|
| Освещение | ВВГнг-LS 3×1,5 мм² |
| Розетки | ВВГнг-LS 3×2,5 мм² |
| Мощные приборы: электроплита, водонагреватель, духовой шкаф | ВВГнг-LS 3×4 или 3×6 мм² — по расчёту мощности |
Для проточного водонагревателя мощностью 6–10 кВт может потребоваться кабель ещё большего сечения — его подбирают по паспорту прибора.
В современной проводке используют трёхжильный кабель: фаза, ноль и защитный проводник (PE). Даже если в доме пока нет заземления, лучше проложить трёхжильный кабель — тогда защитный проводник можно будет подключить позже, не меняя проводку.

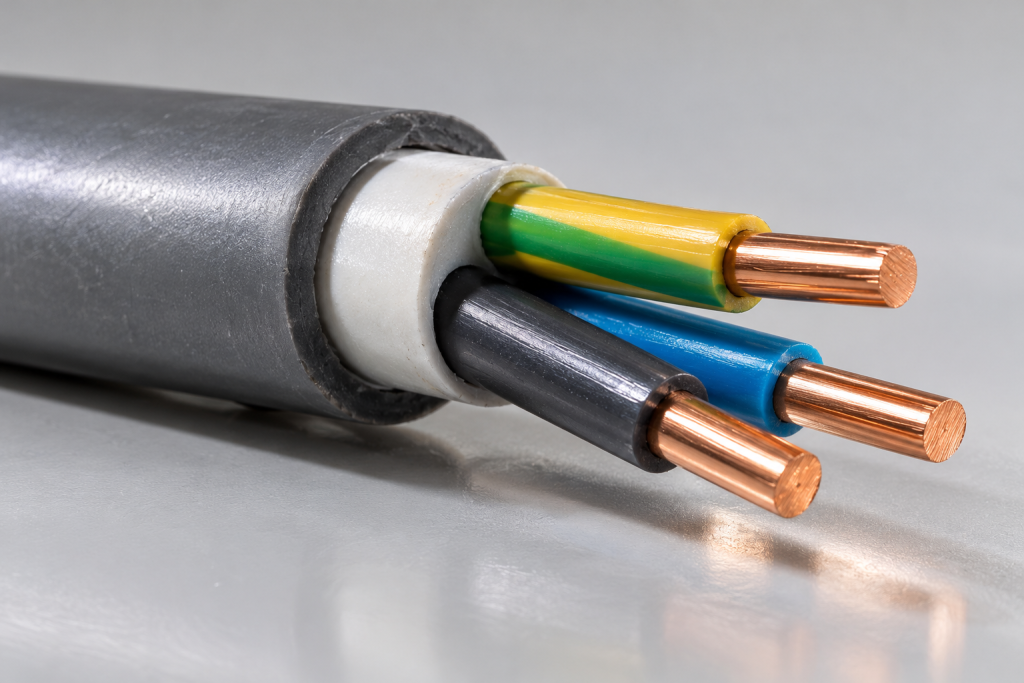

Кабель NYM
NYM — кабель с медными жилами в ПВХ-изоляции, промежуточной оболочкой из мелонаполненной резиновой смеси и внешней оболочкой из ПВХ, не поддерживающего горение. Производится по немецкому стандарту DIN VDE 0250.
Особенности NYM:
- удобная разделка — благодаря промежуточной оболочке внешняя снимается легко, не повреждая изоляцию жил;
- гибкость и пожаростойкость — промежуточная оболочка повышает и то и другое;
- слабая горючесть и низкое дымо- и газовыделение — что важно для жилых помещений;
- прокладка — открытая и скрытая внутри помещений, на открытом воздухе — только без прямого солнечного света.
Применение NYM:
- подключение квартирного щита к этажному;
- соединение квартирного щита с комнатными щитками или распределительными коробками;
- отдельные линии к мощным потребителям.
Можно выполнить кабелем NYM и всю проводку, но он дороже ВВГнг, поэтому для этого его используют реже. Распространённые марки — NYM 3×1,5, 3×2,5, 3×4 мм².

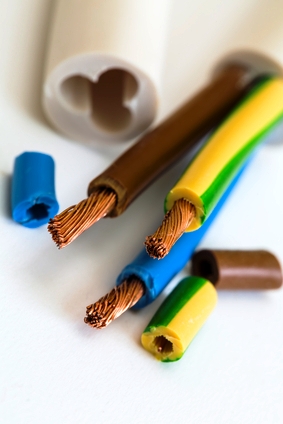

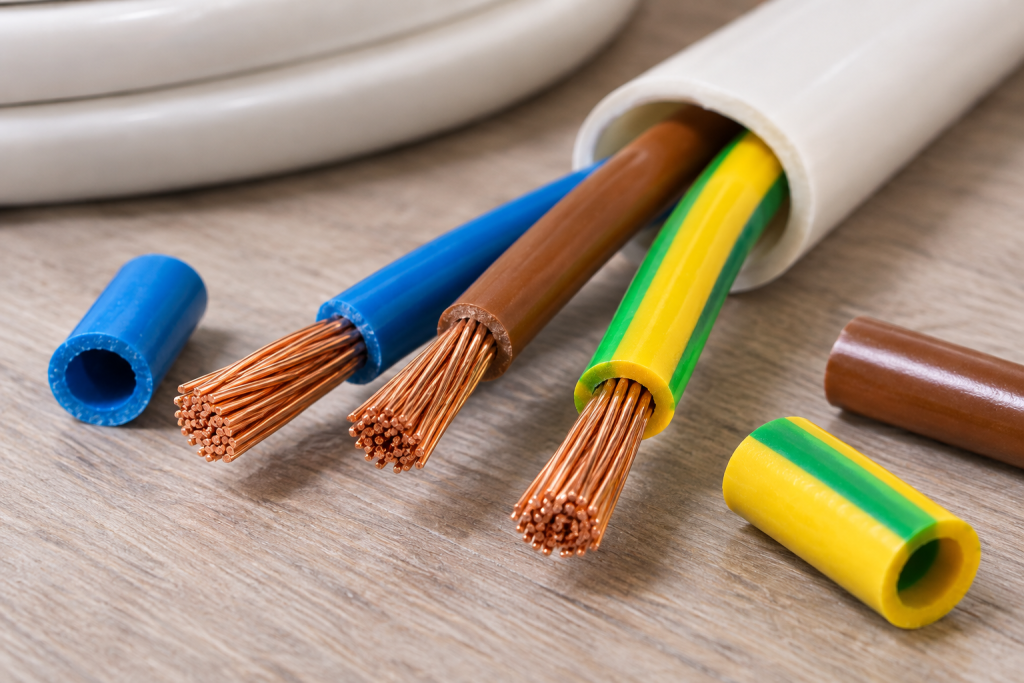

Провод ПВС
ПВС — провод с гибкими многопроволочными медными жилами в ПВХ-изоляции и общей ПВХ-оболочке. Его преимущества:
- изоляция устойчива к механическим повреждениям и плесени;
- широкий диапазон рабочих температур;
- высокая гибкость — провод выдерживает частые и сильные изгибы.
ПВС — это прежде всего соединительный провод: для удлинителей, переносок, подключения бытовых приборов и оборудования, которое перемещают. Для стационарной проводки в стенах лучше использовать кабель с жёсткими жилами — ВВГнг-LS или NYM. Если ПВС всё же применяют, жилы обязательно оконцовывают наконечниками перед подключением к зажимам.
Сравнение марок
| Марка | Жилы | Основное применение |
|---|---|---|
| ВВГнг(А)-LS | Медные, жёсткие | Стационарная проводка в квартире и доме — самый распространённый вариант |
| NYM | Медные, жёсткие | Стационарная проводка, подключение щитов, линии к мощным приборам |
| ПВС | Медные, гибкие | Удлинители, подключение бытовых приборов |
