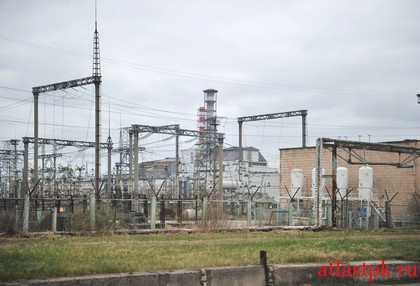

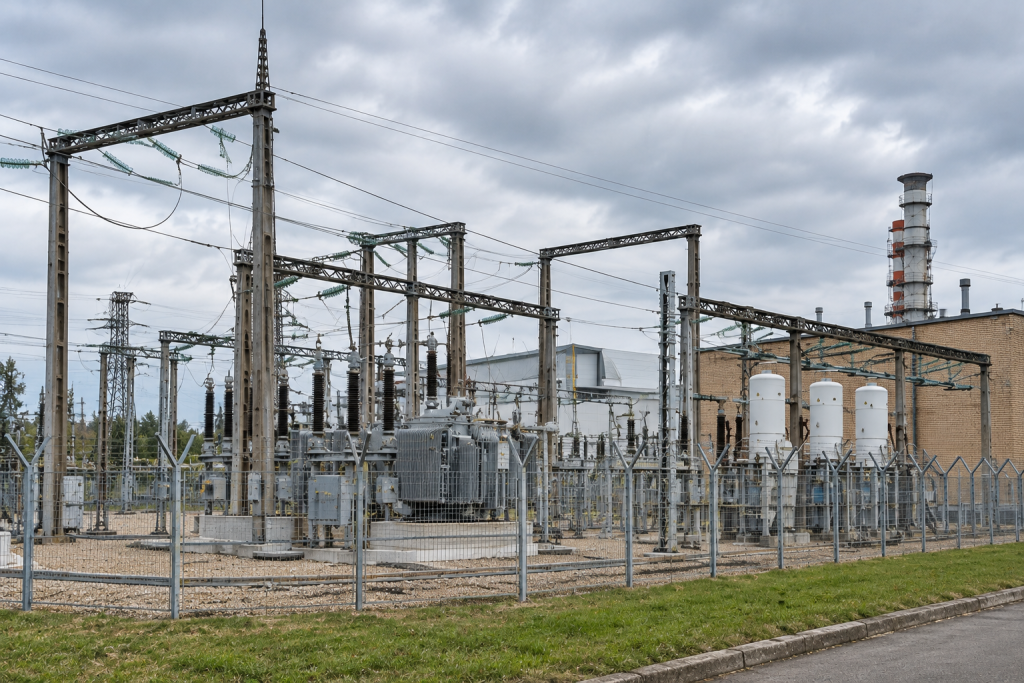

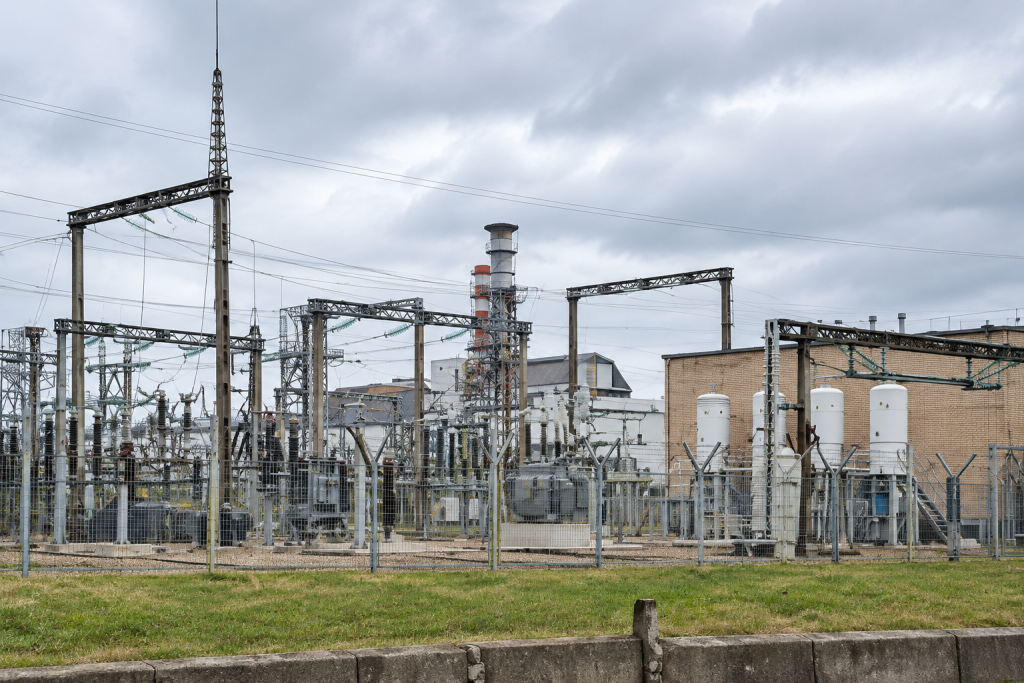

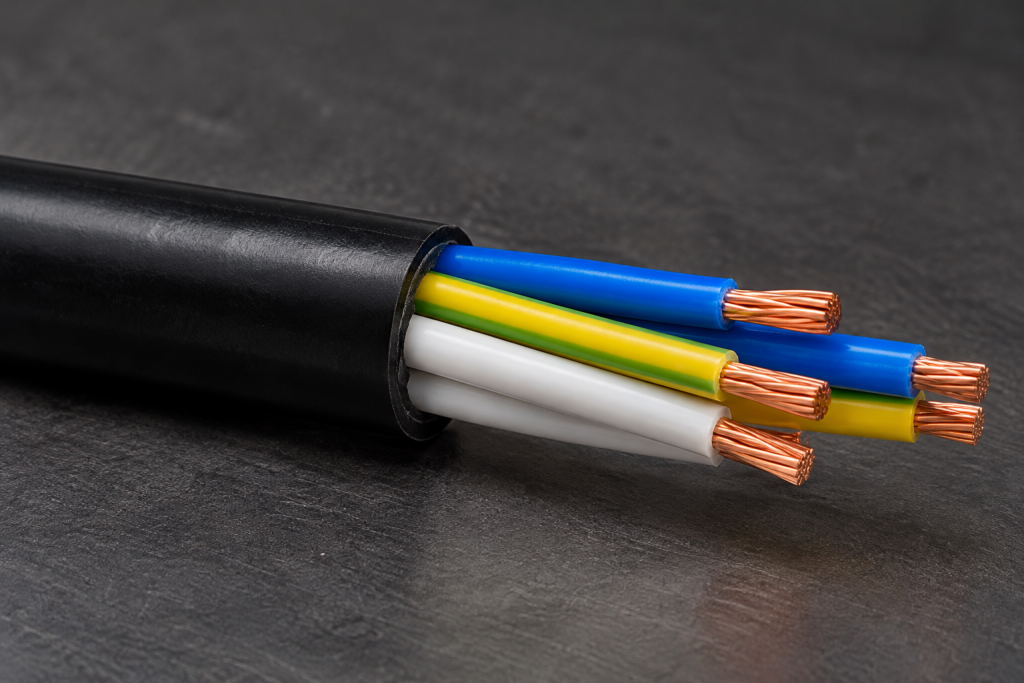

Помимо силовых цепей, в электроустановках и особенно на распределительных подстанциях есть вспомогательные цепи — цепи вторичной коммутации. Для их монтажа применяют специальные контрольные кабели. Разберём, какие марки используются чаще всего, чем они отличаются и где прокладываются.
Содержание:
- Что относится к цепям вторичной коммутации
- Кабель КВБбШв
- Кабель КВВГ
- Сравнение КВБбШв и КВВГ
- Алюминиевые аналоги: АКВБбШв и АКВВГ
- Где прокладывают контрольные кабели
- Провода для монтажа внутри шкафов
Что относится к цепям вторичной коммутации
К цепям вторичной коммутации относятся:
- цепи управления выключателями;
- токовые цепи и цепи напряжения;
- цепи оперативного тока устройств релейной защиты и автоматики;
- цепи сигнализации;
- цепи собственных нужд подстанции.

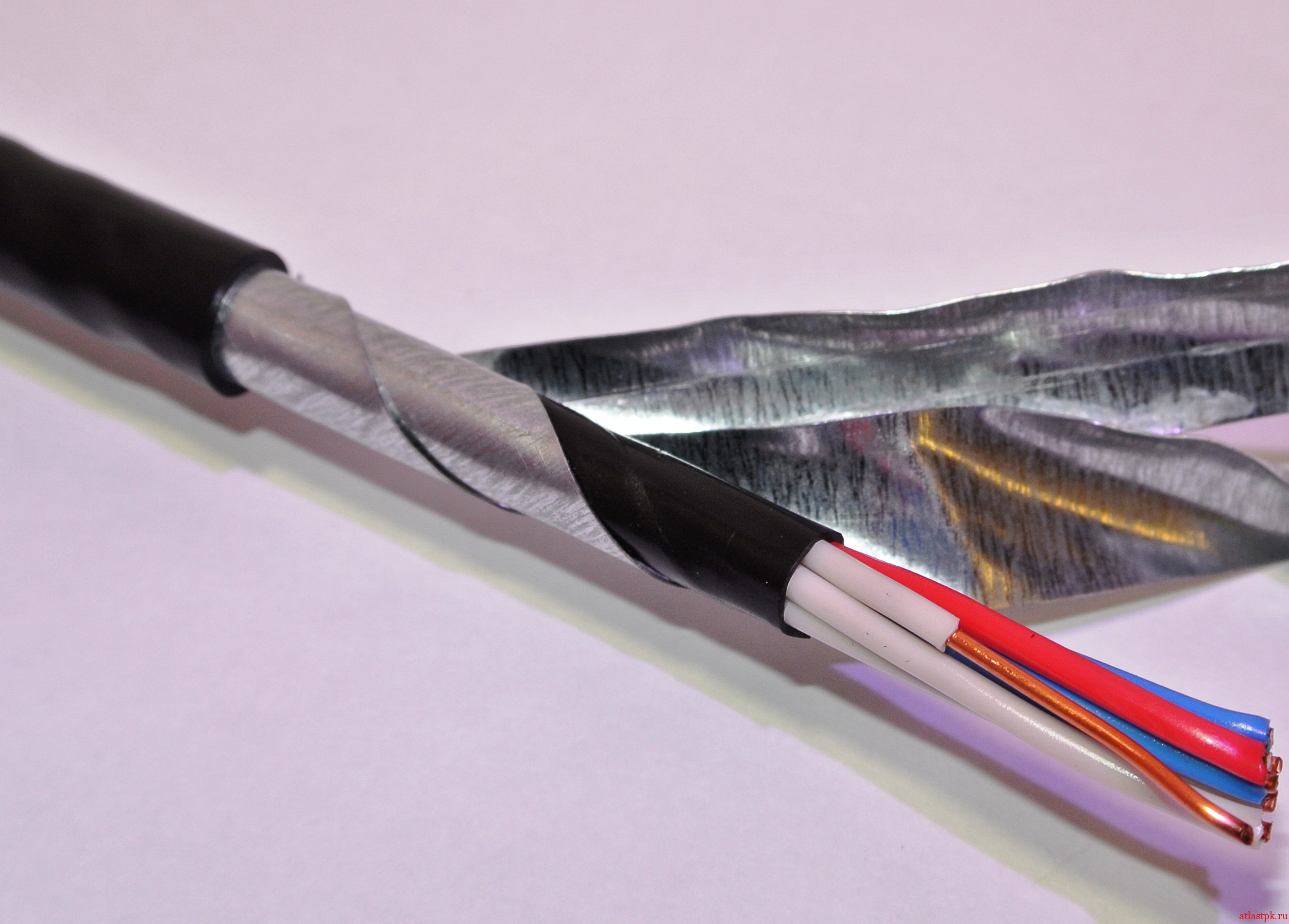

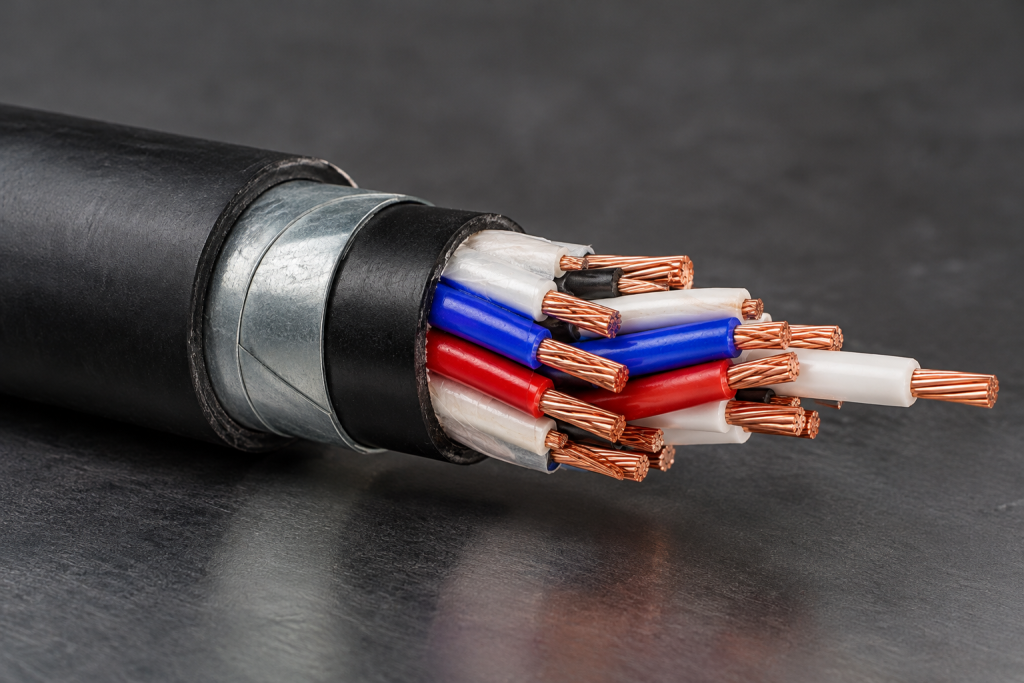

Кабель КВБбШв
КВБбШв — один из самых распространённых кабелей для цепей вторичной коммутации. Это контрольный кабель с медными жилами в ПВХ-изоляции, бронированный двумя стальными лентами и защищённый наружным шлангом из ПВХ.
- Количество жил: от 4 до 37.
- Сечение жил: от 1 до 6 мм².
- Где прокладывают: благодаря броне — без дополнительной защиты прямо в земле, в туннелях, шахтах и на открытом воздухе, в том числе в агрессивной среде.

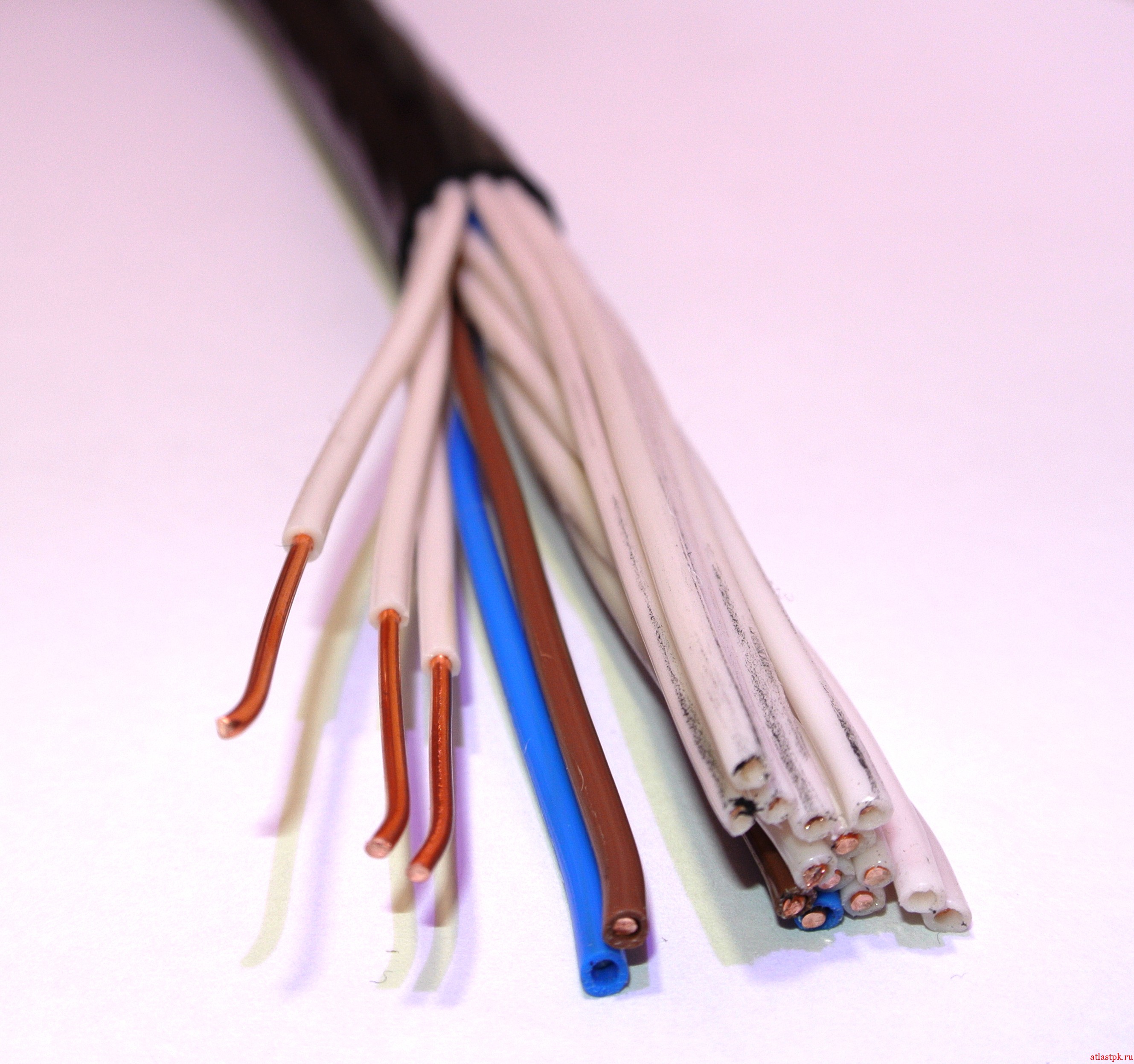

Кабель КВВГ
Ещё один широко применяемый контрольный кабель — КВВГ. По конструкции это аналог силового кабеля ВВГ, но предназначенный для контрольных цепей. Количество и сечение жил — такие же, как у КВБбШв.
Главное отличие от КВБбШв: КВВГ — «голый» кабель, без брони и защитного покрова (на это указывает буква «Г» в марке). Поэтому его прокладывают только там, где он защищён от механических повреждений, агрессивной среды и грызунов:
- в железобетонных и металлических лотках;
- в трубах, в том числе гофрированных.
Сравнение КВБбШв и КВВГ
| Параметр | КВБбШв | КВВГ |
|---|---|---|
| Жилы | Медь, 4–37 жил, 1–6 мм² | Медь, 4–37 жил, 1–6 мм² |
| Изоляция жил | ПВХ | ПВХ |
| Броня | Две стальные ленты | Нет |
| Наружный покров | Шланг из ПВХ | Оболочка из ПВХ, без защитного покрова |
| Прокладка | В земле, туннелях, шахтах, на открытом воздухе, в агрессивной среде | В лотках и трубах, с защитой от механических повреждений и грызунов |
Алюминиевые аналоги: АКВБбШв и АКВВГ

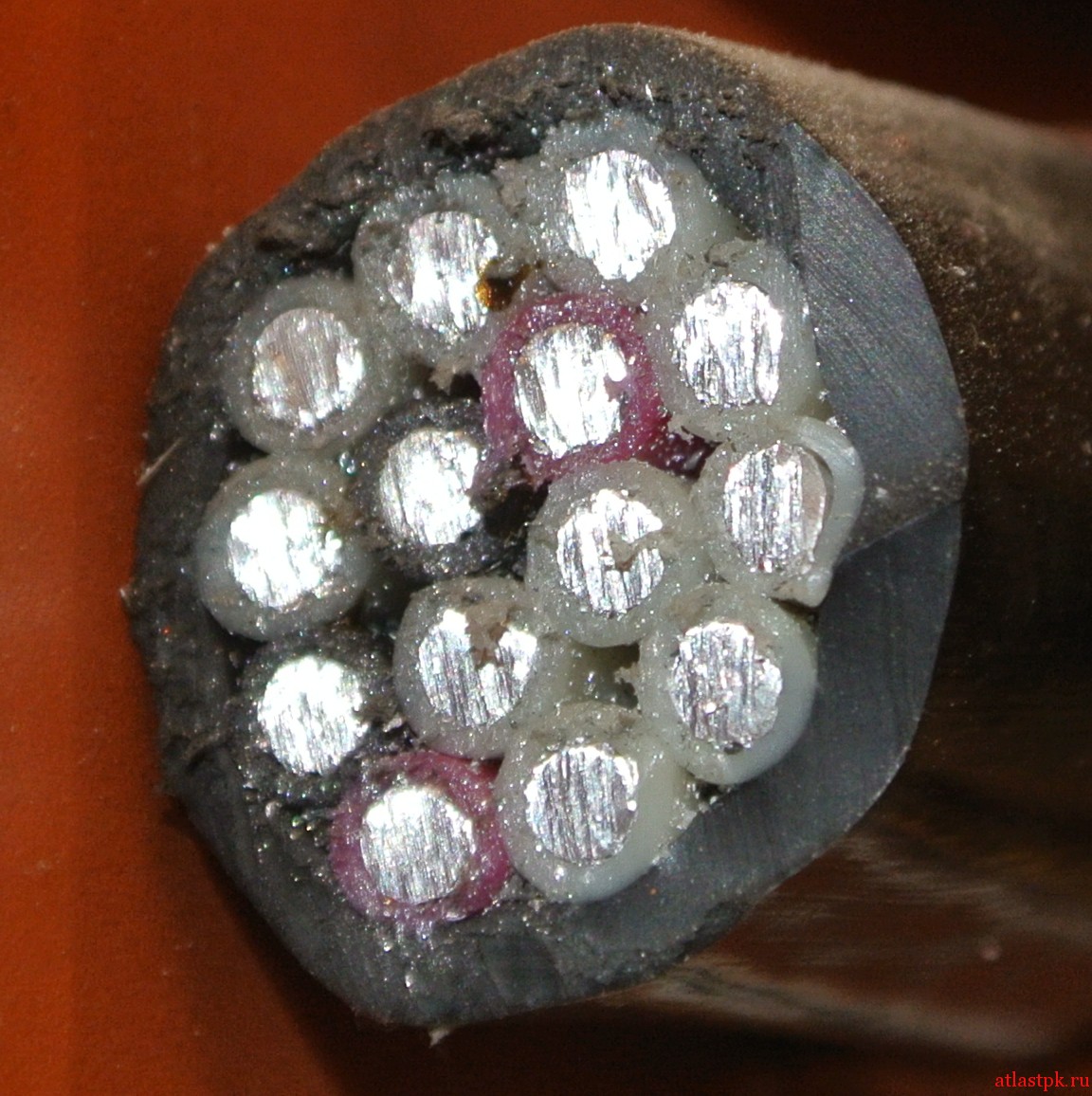

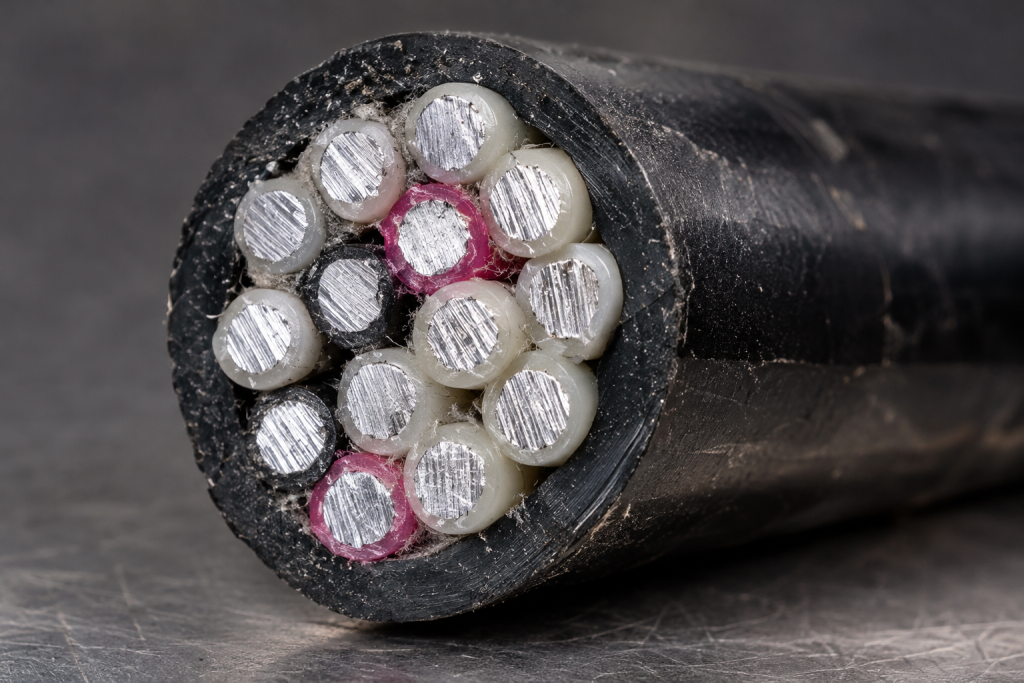

У обоих кабелей есть версии с алюминиевыми жилами — АКВБбШв и АКВВГ (буква «А» в начале марки). Они встречаются почти во всех старых электроустановках: раньше алюминиевые кабели выбирали, потому что они дешевле медных. Сегодня в большинстве случаев предпочтение отдают меди.
Где прокладывают контрольные кабели
КВБбШв, КВВГ и их аналоги используют для цепей вторичной коммутации:
- от шкафов защиты, автоматики и управления — к коммутационным аппаратам;
- от щитов постоянного и переменного тока — к оборудованию распределительных устройств: оперативный ток, электромагнитная блокировка, обогрев приводов, системы охлаждения трансформаторов, РПН, освещение;
- от щитов постоянного и переменного тока — к шкафам защиты: оперативный ток устройств защиты, управления и автоматики, цепи сигнализации;
- между шкафами защиты или их группами.
Провода для монтажа внутри шкафов
Для монтажа и подключения цепей внутри шкафов защиты используют гибкие контрольные кабели, а также монтажные провода:
- ПВ3 — гибкий провод с многопроволочной жилой, удобен для подключения к клеммам и аппаратам;
- ПВ1 — провод с однопроволочной жилой для жёсткого монтажа.
Контрольные кабели КВБбШв, КВВГ и монтажные провода вы можете подобрать в каталоге компании «Атлас».
