Электрические сети классифицируют по нескольким признакам: напряжению, роду тока, назначению, исполнению и другим. Разберём каждый из них с примерами, а также основные меры безопасности при обслуживании сетей.
Содержание:
- Классификация электрических сетей
- По классу напряжения
- По роду тока
- По назначению
- По расположению и характеру потребителей
- По конструктивному исполнению
- По конфигурации
- Меры безопасности при обслуживании сетей
Классификация электрических сетей
| Признак | Виды сетей |
|---|---|
| Класс напряжения | Низковольтные (до 1000 В) и высоковольтные (свыше 1000 В) |
| Род тока | Переменного и постоянного тока |
| Назначение | Силовые и вспомогательные (вторичные); системообразующие, питающие и распределительные |
| Расположение | Открытые (снаружи) и закрытые (внутри помещений) |
| Характер потребителей | Городские, сельские, промышленные, сети электрифицированного транспорта |
| Конструктивное исполнение | Токопроводы, воздушные линии, кабельные линии, электропроводки |
| Конфигурация | Замкнутые и разомкнутые |
По классу напряжения
Сети напряжением до 1000 В называют низковольтными, свыше 1000 В — высоковольтными. Высоковольтные сети, в свою очередь, делят на несколько классов:
| Класс | Напряжение |
|---|---|
| Низкое напряжение | до 1 кВ |
| Среднее напряжение | от 1 до 35 кВ включительно |
| Высокое напряжение | до 220 кВ |
| Сверхвысокое напряжение | до 750 кВ |
| Ультравысокое напряжение | свыше 1000 кВ |
По роду тока
Сети бывают переменного и постоянного тока.
- Переменный ток — основа энергосистемы. Силовые сети, которые питают дома и большинство промышленных потребителей, работают на переменном токе.

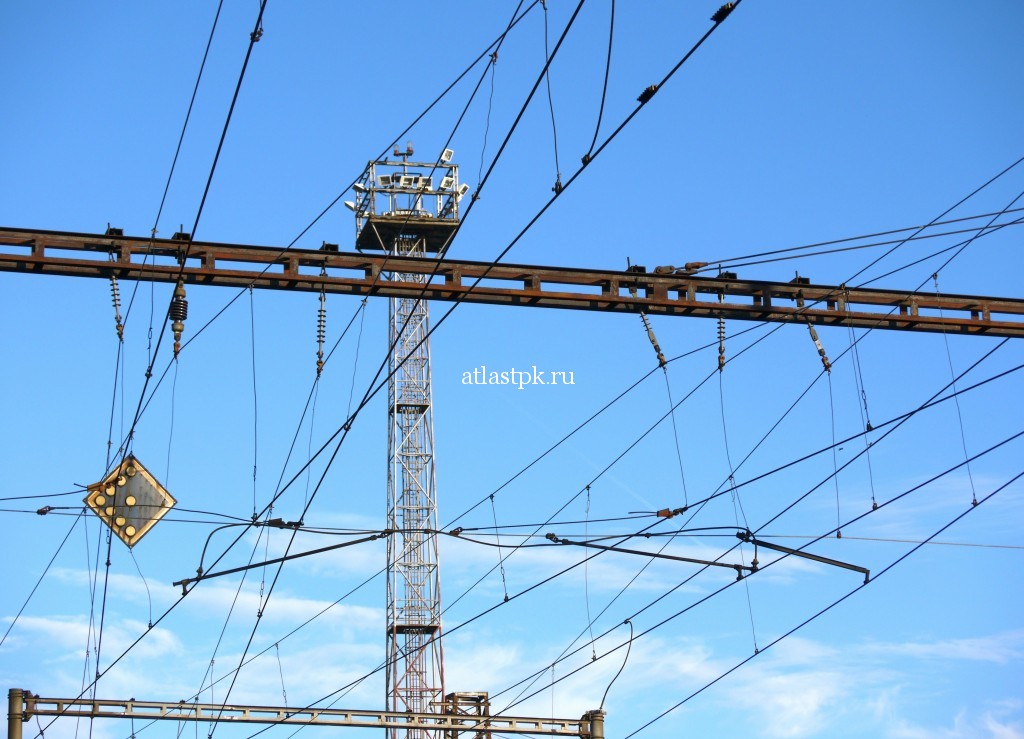

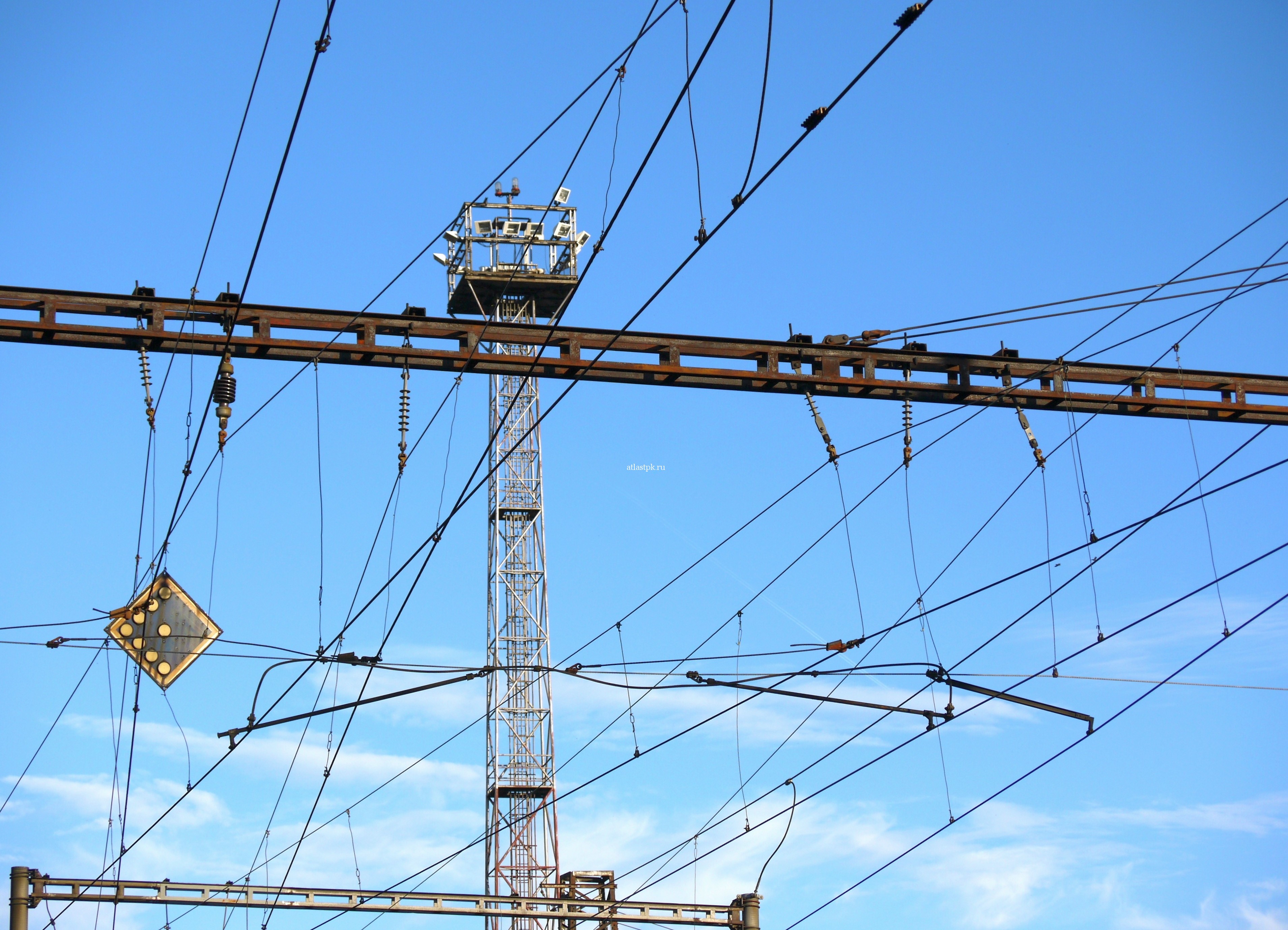

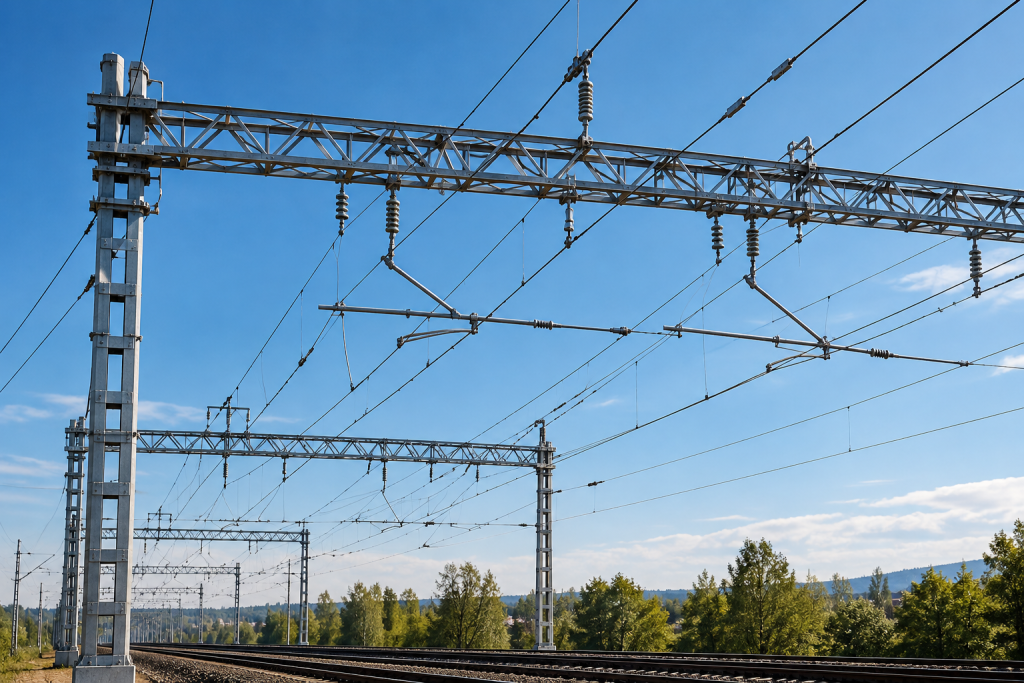

- Постоянный ток используют реже: для питания электрифицированного транспорта (трамваев, троллейбусов, электровозов), а на производстве — для электропечей и электролизных установок.
Существуют и высоковольтные линии постоянного тока. Их применяют в основном для передачи электроэнергии между энергосистемами, которые не синхронизированы между собой.
По назначению
- Силовые сети питают потребителей электроэнергии.
- Вспомогательные (вторичные) цепи выполняют другие функции: учёт, оперативный ток, управление, сигнализация, индикация, обогрев и освещение оборудования.
В масштабах энергосистемы страны сети также делят на системообразующие, питающие и распределительные.
По расположению и характеру потребителей
По расположению сети бывают открытыми — проложенными вне помещений, и закрытыми — внутри помещений.
По характеру потребителей различают сети городские, сельские, промышленные, сети электрифицированного транспорта и другие.
По конструктивному исполнению
- Токопроводы — элементы для приёма, распределения и передачи электроэнергии: ошиновка и шины распределительных устройств электроустановок.

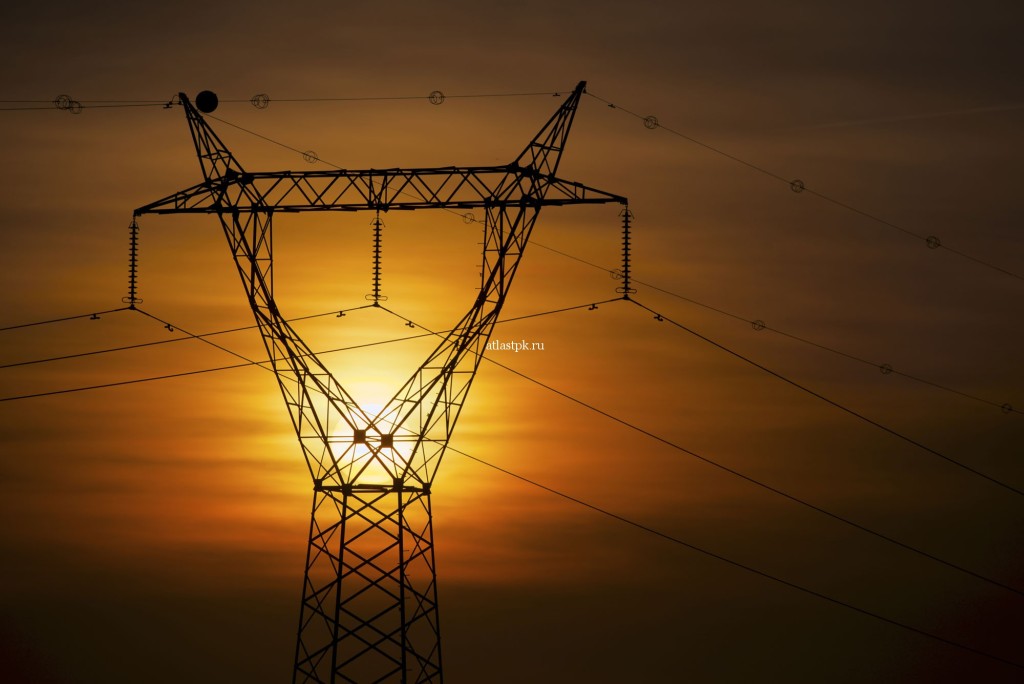

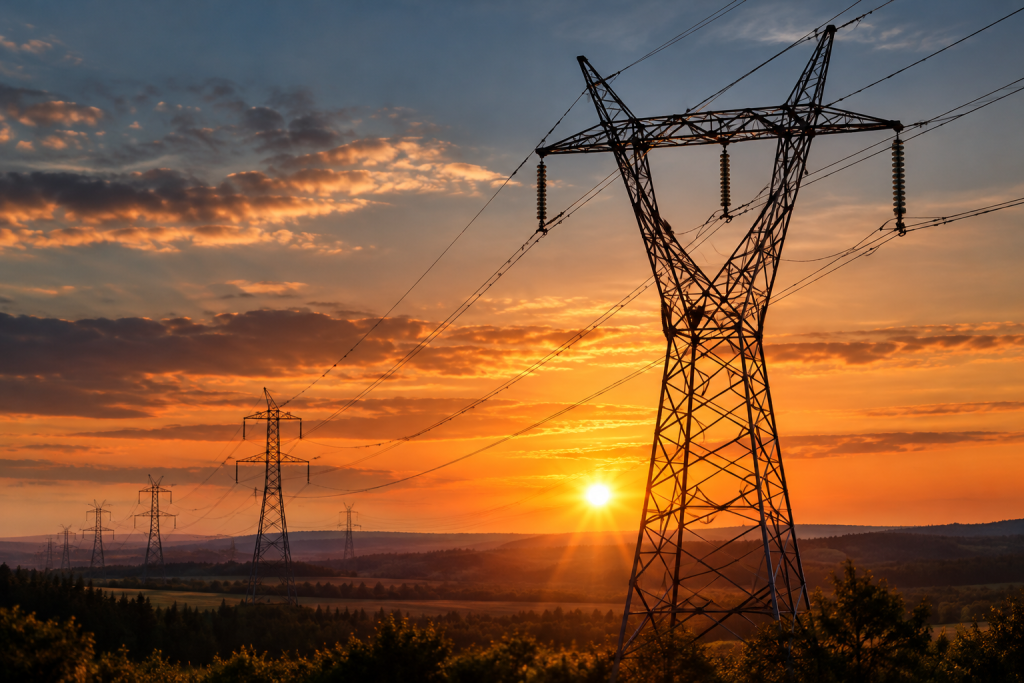

- Воздушные сети — линии электропередачи на опорах.
- Кабельные сети — кабельные линии, проложенные в земле, каналах, туннелях или по конструкциям.
- Электропроводки — распределяют электроэнергию внутри зданий и сооружений: в домах, офисах, на производстве.
По конфигурации
Этот признак относится к силовым сетям.
- Замкнутые сети — потребитель получает питание от нескольких источников, а направление передачи энергии может меняться. Пример — кольцевая схема.
- Разомкнутые сети — электроэнергия поступает к потребителю только в одном направлении.

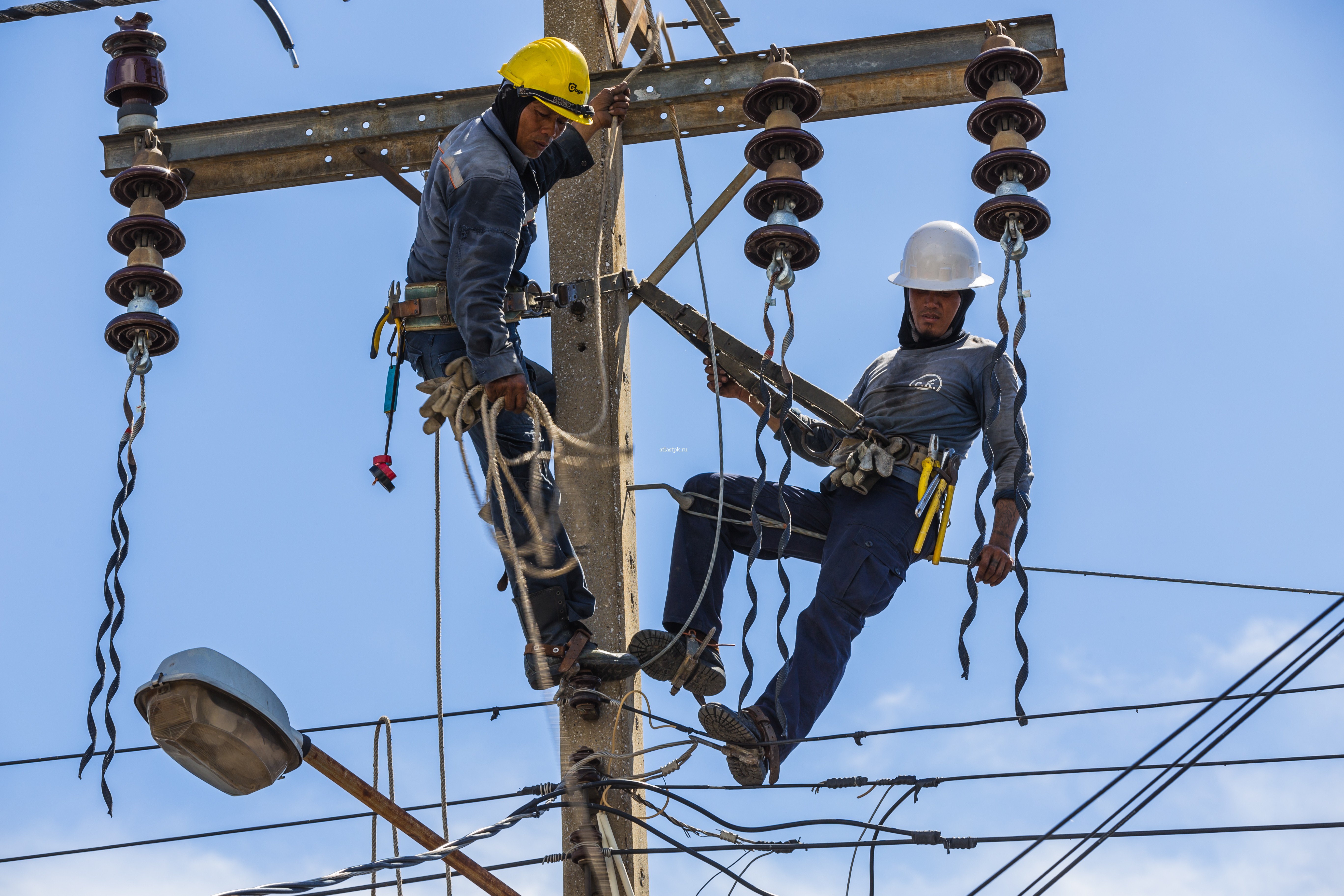

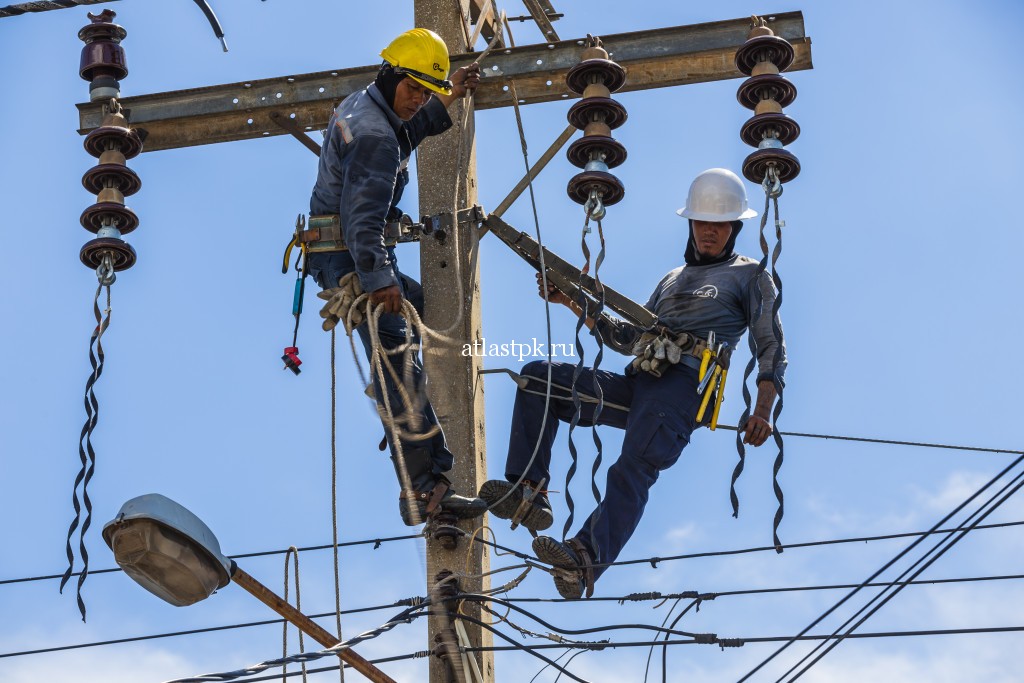

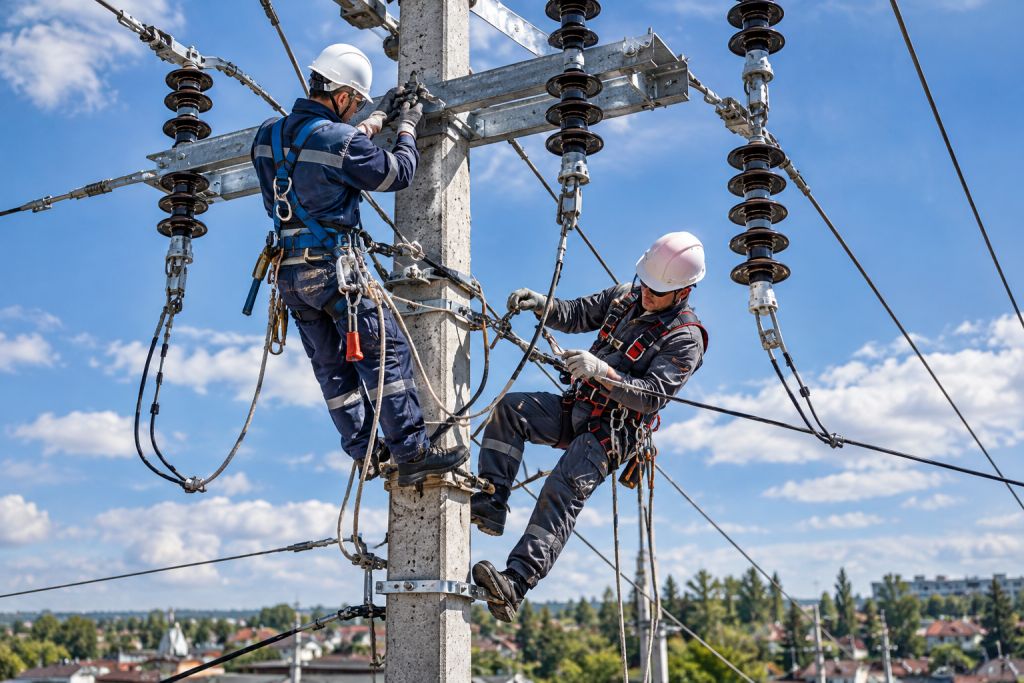

Меры безопасности при обслуживании сетей до и выше 1000 В
Допуск персонала
Обслуживать электрические сети могут только специально обученные работники с практическими навыками безопасного выполнения работ в электроустановках.
Подготовка рабочего места
Работы на участке сети выполняют только после полного снятия напряжения и мер против его ошибочной подачи:
- отключение участка и создание видимого разрыва;
- меры против ошибочного включения коммутационных аппаратов и вывешивание запрещающих плакатов;
- проверка отсутствия напряжения;
- установка заземления;
- ограждение частей, которые остаются под напряжением.
Допустимые расстояния до токоведущих частей
Одна из основных мер безопасности — соблюдение допустимых расстояний от людей, механизмов, приспособлений и транспорта до оборудования под напряжением.
| Напряжение | Минимальное расстояние от человека |
|---|---|
| до 1 кВ | Не допускается прикосновение |
| 1–35 кВ | 0,6 м |
| 110 кВ | 1,0 м |
| 220 кВ | 2,0 м |
Например, при обслуживании сети 35 кВ человеку запрещено приближаться к токоведущим частям под рабочим напряжением ближе чем на 0,6 м.
Защитные средства
При работе в электрических сетях обязательно используют электрозащитные изолирующие средства и средства индивидуальной защиты — в зависимости от характера и условий выполняемых работ.
