Клеммники: краткий обзор распространенных типов клемм

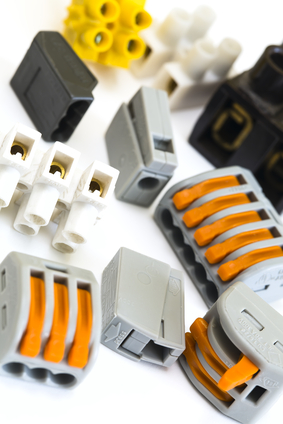

Клеммники предназначены для соединения нескольких проводников. Конструктивно клеммники имеют несколько частей: металлические контакты, закрепляющие устройства и корпус, выполненный из диэлектрического материала. В данной статье сделаем краткий обзор наиболее распространенных типов клеммников.

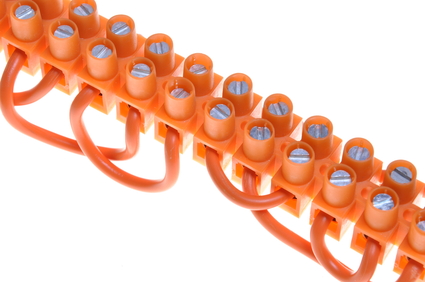

Начнем обзор с наиболее распространенных в быту пластиковых клеммных колодок. Основное преимущество данного типа соединительных устройств - сравнительно невысокая цена. Данные колодки продаются пластинами по 10-12 штук. При необходимости можно легко отрезать необходимое количество колодок. Данные соединительные устройства предназначены для соединения проводников цепей напряжением до 440 В, рабочим током до 100 А.

Еще одно существенное преимущество клеммников данного типа – возможность применения в условиях агрессивной среды, так как материал, из которого изготовлены колодки, защищен от негативного воздействия солей, растворителей и т.д.

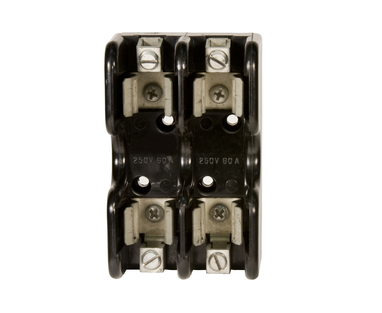

Корпус данных колодок, который является также изоляционным материалом, изготавливают из полиэтилена или полиамида. Отличительная особенность полиамида в том, что он не поддерживает горения. Существуют также пластиковые клеммные колодки с подпружиненными контактами. Характерная особенность данного типа клеммников – наличие дополнительных пружин, которые обеспечивают хороший контакт проводника с клеммной колодкой и предупреждает возможную перетяжку проводов при их присоединении. Среди винтовых клеммников можно выделить карболитовые клеммные колодки. Они предназначены для соединения проводников сечением до 25 кв. мм. Корпус колодок выполнен из карболита, контактные шины из луженой латуни. Присоединение проводников осуществляется винтами, которые прижимают к контактным шинам пластины (зажимы). Данная продукция предназначена для подключения цепей напряжением до 600 В. Количество клемм в одной колодке – 3 – 12 шт. Номинальный ток – до 100 А.

Конструкция зажима карболитовых колодок позволяет присоединять на один зажим два проводника, не нарушая при этом качество контактного соединения. Это особенно актуально при монтаже электропроводки, когда возникает необходимость разветвления одной линии на две. То есть при использовании данной колодки для разветвления одной линии на две достаточно будет одной клеммы.

Наверняка каждый хоть раз слышал о клеммниках WAGO. Рассмотрим несколько распространенных серий данной продукции.

Клеммники серии 222 – это универсальные соединительные устройства, которые предназначены для соединения, как одножильных, так и многожильных проводников. Основные преимущества клеммников данной серии – простота подключения проводников и качественное их соединение. Для подключения проводника достаточно потянуть рычажок, вставить проводник в отверстие и вернуть рычажок в исходное положение. Данные клеммники идеально подходят для монтажа электропроводки квартиры, в частности для подключения проводников в распределительных коробках. Кроме того, благодаря сравнительно небольшим размерам, клеммники серии 222 можно поместить в подрозетник. Следовательно, их можно применять для подключения розеток шлейфом. Среди достоинств данных клеммников можно выделить возможность многоразового подключения. При необходимости замены одной из линий проводки можно без труда отсоединить старые проводники и подключить новые. Клеммники WAGO серии 773 предназначены для одноразового соединения одножильных проводников. Соединение проводников осуществляется врезными подпружиненными пластинами, которые с большой силой прижимают проводник с двух сторон, что обеспечивает хороший контакт.

Для присоединения проводника достаточно вставить зачищенный проводник в клеммник до упора. Клеммники данной серии выпускаются двух типов: со специальной защитной пастой и без нее. Данная паста обеспечивает дополнительный контакт проводника с клеммником, а также препятствует окислению контактируемой поверхности.

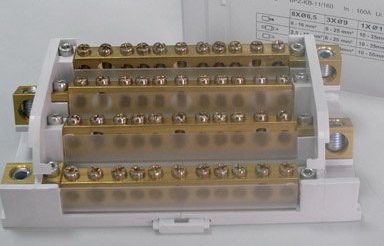

При необходимости распределения одной линии на несколько широко применяются так называемые кросс-модули. Он представляет собой одну или несколько латунных пластин с винтами, которые помещены в изолированный корпус.

Кросс-модули незаменимы при монтаже электропроводки квартиры. Например, если один автоматический выключатель питает четыре линии проводки, то можно использовать кросс-модуль для распределения, как фазного, так и нулевого провода для данных линий электропроводки.
