Коаксиальный кабель

В настоящее время на рынке представлен огромный ассортимент радиочастотных коаксиальных кабелей. Разные производители представляют свою продукцию для различного применения. Самые распространённые марки- РК, SAT и RG могут быть, как импортного, так и отечественного производства. Материалы, применяемые в производстве, различны и существенно влияют на характеристики кабельной продукции. Основные различия, на которые следует обратить внимание, это электрические характеристики, которые необходимо подбирать по имеющимся сертификатам и техническим описаниям, в зависимости от сферы применения. Все радиочастотные кабели имеют одно общее предназначение- это передача сигнала в радиочастотном спектре, поэтому наиболее важным параметром, при выборе, будет волновое сопротивление кабеля. В серии кабелей РК, так же, как SAT и RG, принято три основных стандарта волнового сопротивления продукции. Это 50 Ом, 75 Ом и 300 Ом. При расшифровке маркировки кабеля, легко определяется волновое сопротивление. Например: РК-75-4-11 РК - радиочастотный коаксиальный кабель в сплошной полиэтиленовой изоляции и полиэтиленовой оболочке. 75 - волновое сопротивление в омах. 4 - номинальный диаметр по изоляции в мм. 11-последние две единицы обозначают: 1- группа изоляции и категория теплостойкости 1- номер разработки ( в данном случае означает что токопроводящая жила имеет цельнотянутое  исполнение) По теплостойкости изоляции существует 7 категорий. В данном примере 1-это обычная теплостойкость до 125 градусов.

Коэффициент затухания коаксиального кабеля

Следующим важным параметром является коэффициент затухания. Этот показатель необходимо учитывать при прокладке кабельных линий и коммуникаций большой длины, когда и волновое и электрическое сопротивление кабеля существенно могут ослабить сигнал. Поэтому, при выборе кабеля для прокладки в системах видеонаблюдения и приёмо- передающих антенно-фидерных устройствах предпочтение следует отдавать кабелям с центральной медной жилой и наименьшим коэффициентом затухания. Для сравнения можно рассмотреть характеристики кабеля РК-75-4-12, где по номеру разработки можно увидеть, что вместо одной медной жилы, как в РК-75-4-11, диаметром 0,72 мм., используется многопроволочная центральная жила 7*0,26 мм. На электрических параметрах это изменение сильно не отразилось, коэффициент затухания немного уменьшился с повышением частоты передаваемого сигнала. Но на монтажных характеристиках сказалось положительно. Магистральные кабели, такие как РК-75-7-11 и РК-75-9-13 отличаются от представленных выше, тем, что имеют больший диаметр центральной жилы и, соответственно больший диаметр изоляции - 7 мм. и 9 мм. Коэффициент затухания также несколько различается. У РК-75-9-13 он немного ниже.

Технические характеристики

Встречаются производители, которые предлагают вместо медной жилы, стальную, покрытую тонким слоем меди или алюминиевую. Конечно же, это ведёт к изменению электрических параметров. Но не всегда в худшую сторону. Стальная жила- это всегда увеличение электрического и волнового сопротивления. Вес кабеля, в целом, так же увеличивается. А вот, омеднённый алюминий, по своим электрическим характеристикам намного превосходит сталь, но в монтаже крайне неудобен из-за своей ломкости. На электрические свойства кабеля так же влияет и материал изоляции. Применяемый полиэтилен высокого и низкого давления, полиуретан и вспененные разновидности этих компонентов не всегда применимы в областях передачи сигнала на сверхвысоких частотах. Здесь более уместен фторопласт и его разновидности. Этим можно существенно снизить затухания в кабеле При выборе способа прокладки радиочастотного кабеля также необходимо обращать внимание на то, что кабель в полиэтилене используют обычно для внешней прокладки (на улице, при эксплуатации во влажных и сырых помещениях, при минусовых температурах), а кабель в оболочке ПВХ для прокладки внутри помещения.

Советы по выбору коаксиального кабеля

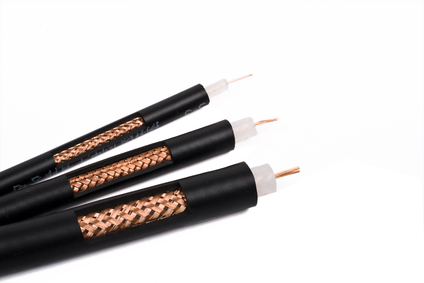

Очень важно при выборе кабеля обратить внимание на качество исполнения экранной оплётки. От плотности и материала его изготовления во многом зависит волновое сопротивление всего кабеля. Экран должен быть плотным и обязательно медным. Также следует обращать внимание на наличие алюминиевой экранирующей оплётки. Она призвана экранировать кабель от влияния помех извне. Но при наличии хорошей медной экранирующей оплётки, от алюминия можно отказаться. Кстати, присутствие в кабеле одновременно двух металлов, меди и алюминия, очень нежелательно. Все эти требования применимы ко всем коаксиальным кабелям, как к РК, так и к SAT и RG, к импортным и отечественным. И всегда при этом помнить, что дорогое не всегда хорошее.
