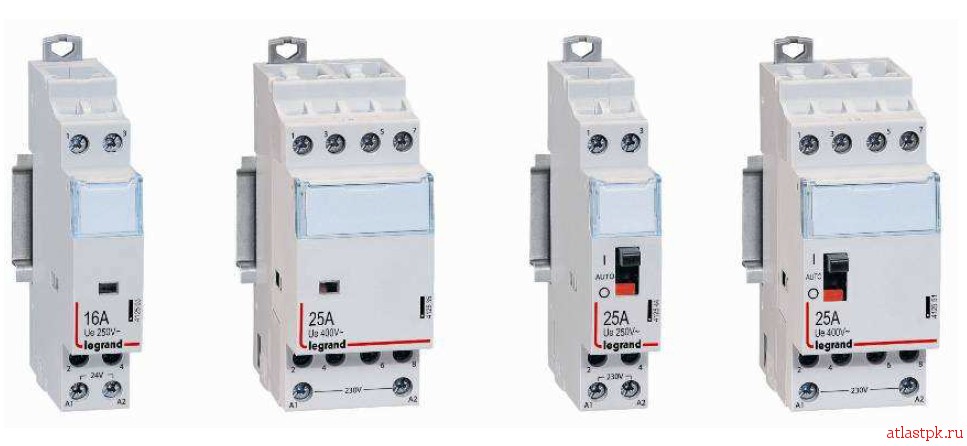

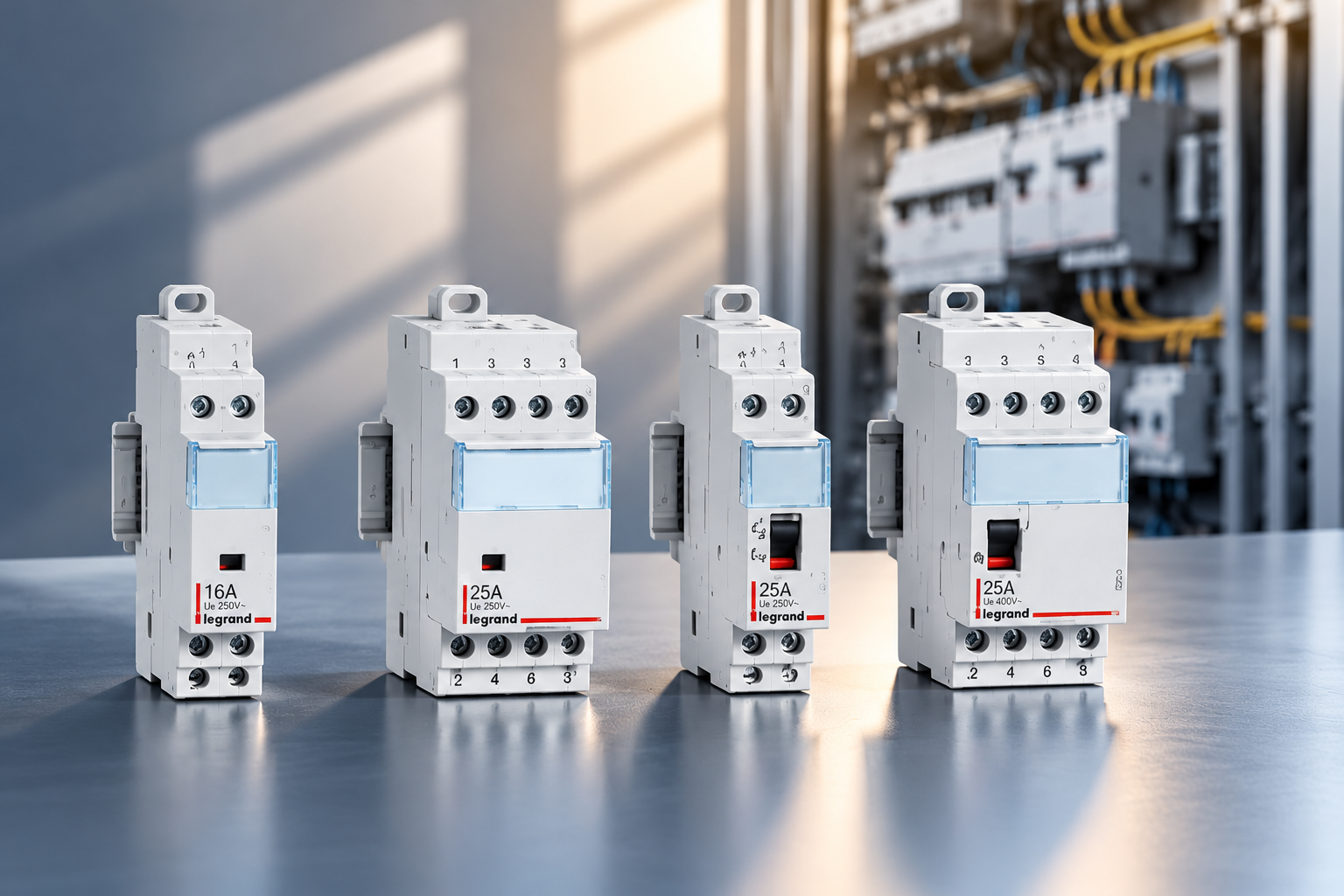

Контактор – краткая характеристика, область применения

Контактор – это электрический аппарат, предназначенный для дистанционных или автоматических коммутаций электрических цепей при нормальном режиме работы. Контактор по принципу работы можно отнести к одному из видов электромагнитного реле. Контакторы классифицируют по нескольким параметрам:

в зависимости от количества полюсов, контакторы классифицируют на одно-, двух- и трехполюсные. Одно- и двухполюсные электрические аппараты применяются преимущественно в сетях постоянного тока, трехполюсные – в сетях трехфазной электрической сети переменного тока. Существуют также четырех- и пяти полюсные аппараты;
по номинальному току силовых контактов. Значения номинального тока варьируются от нескольких ампер до нескольких тысяч ампер;
по номинальному напряжению основных (силовых) контактов. В данном случае значения номинального тока могут находиться в пределах 27-2000 В, в зависимости от рода тока;
по рабочей частоте сетей переменного тока (50-10 000 Гц);
по количеству вспомогательных цепей;
по величине напряжения цепей управления. В данном случае идет речь о величине напряжения, при которой катушка электромагнитного привода контактора обеспечивает замкнутое состояние контактов аппарата.

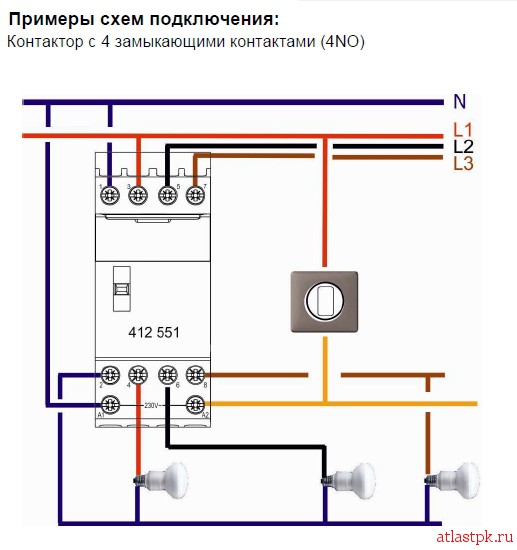

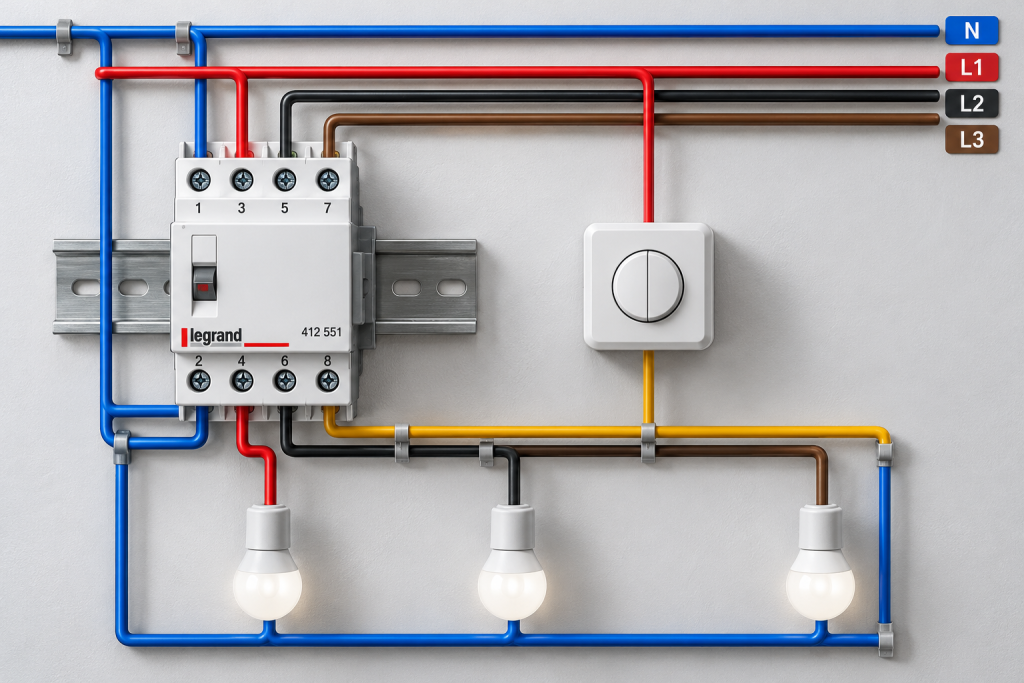

Пример подключения контактора с 4 замыкающими контактами

Пример подключения контактора с 4 замыкающими контактами Перечислим основные конструктивные элементы контакторов, независимо от их типа:

контактная система. В контакторе есть подвижные и неподвижные контакты, в зависимости от назначения, в данном электрическом аппарате, есть нормально разомкнутые и нормально замкнутые контакты. Для подключения вспомогательных устройств (цепей сигнализации, индикации, цепей различных автоматических и защитных устройств) в конструкции контактора предусматриваются вспомогательные контакты (блок-контакты);
электромагнитная система. Основные конструктивные элементы электромагнитной системы – электромагнит, который управляется от вспомогательной цепи (цепи управления) контактора, сердечник, якорь и другие вспомогательные элементы, обеспечивающие замыкание контактов электрического аппарата;
дугогасительная система. Данная система обеспечивает гашение возникшей электрической дуги при коммутации токов контактором. Дуга гасится поперечным магнитным полем в камерах с продольными щелями или в камерах с деионной решеткой.

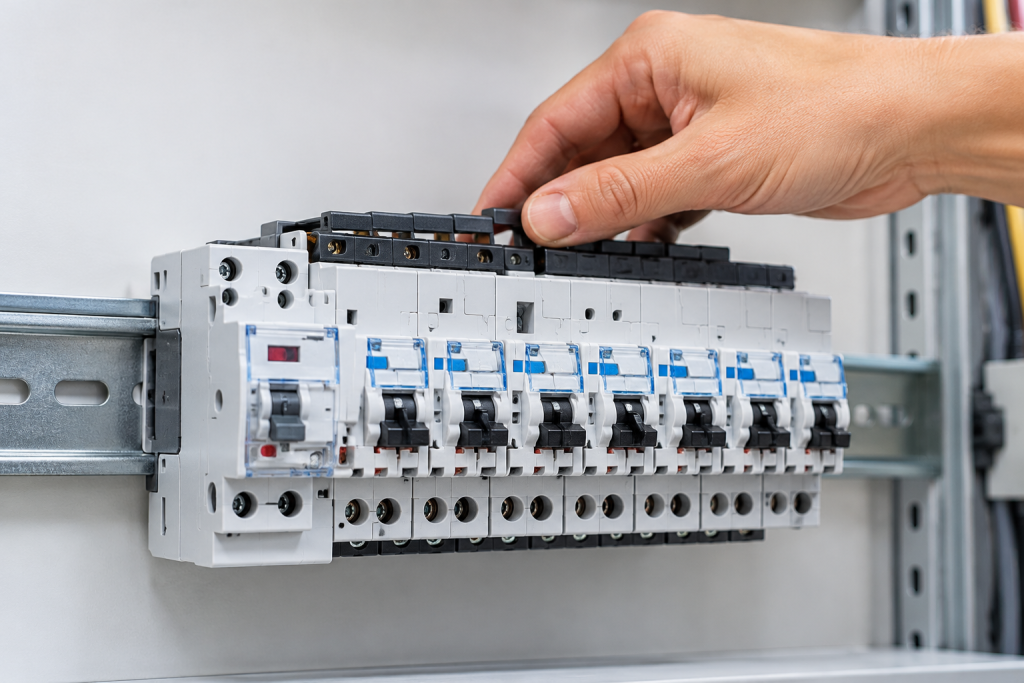

Контактор служит для коммутации токов, которые не более номинальных значений для того или иного электрического аппарата, при этом защиты от аварийных режимов (перегрузки и короткого замыкания) контакторы не обеспечивают. Для этой цели в цепях устанавливаются такие защитные устройства, как автоматические выключатели или плавкие предохранители. Расположение на рейке распределительного устройства: Форма профиля изделия и расположение его зажимов позволяют устанавливать одно- и трехфазные гребенчатые шины в верхней части изделия, не перекрывая при этом доступ к зажимам контактора. Таким образом, не накладываются никакие ограничения на место расположения контактора на монтажной рейке распределительного устройства и обеспечивается установка гребенчатых шин автоматических выключателей, расположенных на этой же рейке.

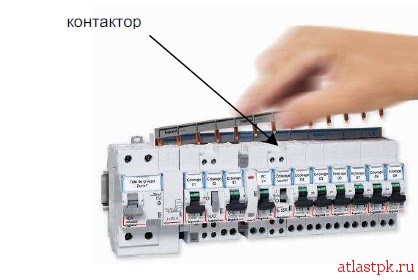

Расположение контактора на ДИН-рейке

Расположение контактора на ДИН-рейке Контактор предназначен для частых коммутаций в электрических цепях (количество операций может достигать нескольких тысяч в час), соответственно к его конструктивным элементам предъявляются повышенные требования. В данном случае идет речь о механической и электрической износоустойчивости конструктивных элементов контактора.

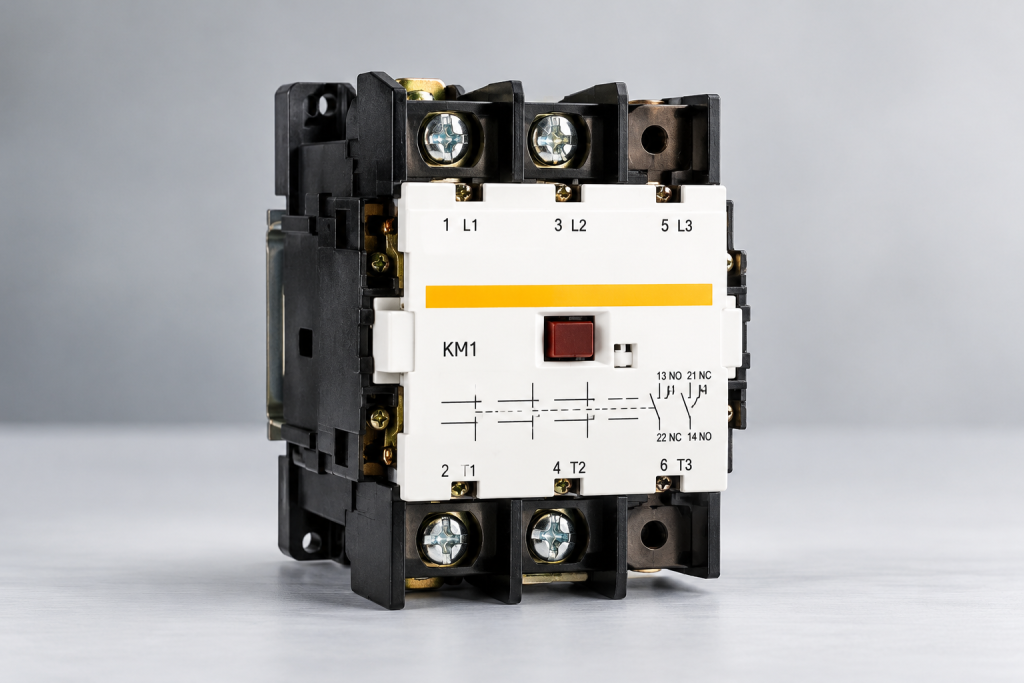

Магнитный контактор

Применение контакторов

Контакторы широко применяются для коммутации токов электродвигателей электрифицированного транспорта (электровозах, троллейбусах, трамваях), лифтов зданий и других устройств и коммуникаций, где применяются электрические двигатели различной мощности.

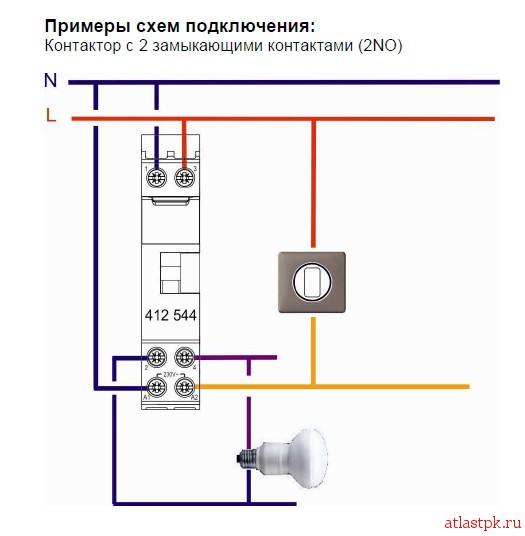

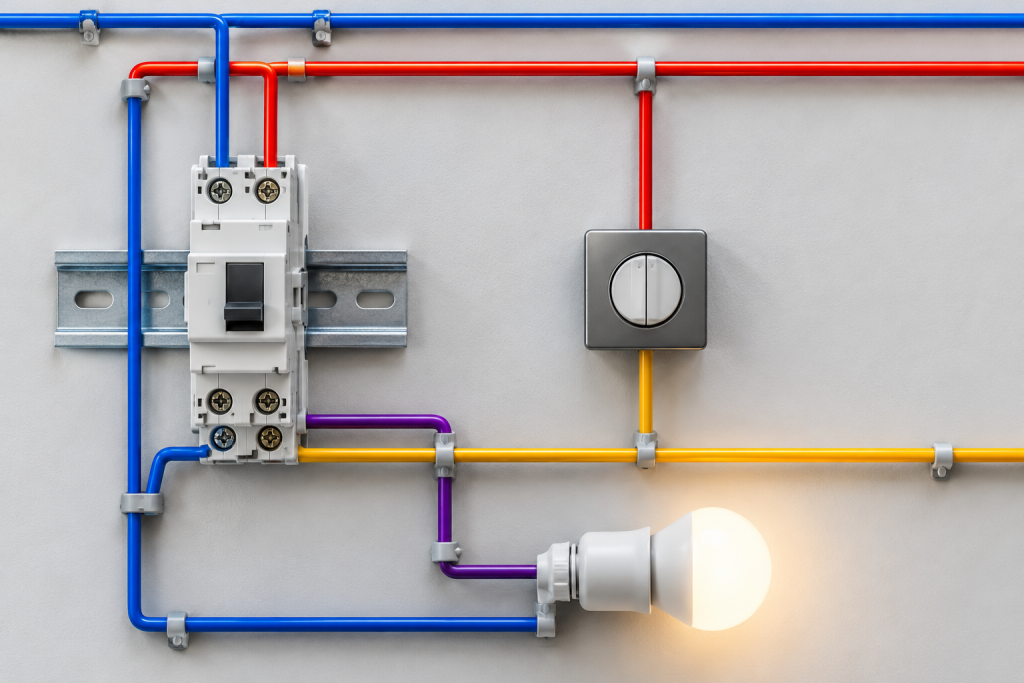

Пример подключения контактора с 2 замыкающими контактами В электроустановках электростанций и подстанций контакторы могут применяться для осуществления дистанционного (автоматического) переключения питания потребителей переменного (постоянного) тока от различных секций щита переменного (постоянного) тока; в устройствах компенсации реактивной мощности (батареи статических конденсаторов, плавно компенсирующие реакторы). Например, освещение, питание устройств связи и других наиболее важных потребителей собственных нужд подстанции подключается к контактору, который в свою очередь получает питание от двух независимых источников – секций щита переменного тока. Действием автоматических устройств обеспечивается контроль наличия напряжения на каждой из секций и в случае обесточивания той секции, от которой в данный момент осуществляется питание, собственные нужды автоматически переключаются на другую секцию щита переменного тока. Таким образом, обеспечивается бесперебойное электроснабжение потребителей переменного тока.
