Контрольный кабель КВВГ: технические характеристики
Контрольные кабели КВВГ применяются, как правило, для передачи различных маломощных сигналов между разнообразными электротехническими устройствами. Какие это могут быть устройства? Рассмотрим конкретный пример.
На высоковольтной подстанции есть множество измерительных приборов. Каким образом прибор получает информацию относительно текущего состояния того или иного элемента оборудования или сети? Для этой цели используется контрольный кабель. Он связывает несколько элементов оборудования подстанции. Например, амперметр связан контрольным кабелем непосредственно с трансформатором тока. В данном случае контрольный кабель осуществляет передачу маломощного сигнала от вторичной обмотки ТТ к измерительному прибору (амперметру). Аналогично производится передача различных сигналов и других параметров оборудования электроустановки.

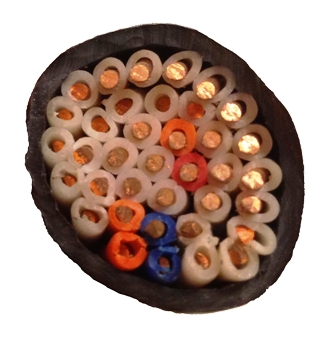

Кабель КВВГ может прокладываться в кабельных каналах, туннелях, лотках или открыто. Изоляционное покрытие жил и оболочка кабеля КВВГ выполнена из поливинилхлорида. Буква «Г» означает голый. Отсутствие дополнительной защитной оболочки (брони) свидетельствует о том, что применение кабеля в условиях возможного механического воздействия на кабель не допустимо. Если планируется прокладка кабеля данного типа в местах, где есть возможность механического воздействия (например, переход кабеля из лотка в помещение), то кабель должен быть дополнительно защищен от возможных повреждений. Кабель типа КВВГ производится сечением от 0,75 до 10 мм2. Количество жил в одном кабеле данного типа может быть в пределе от 4 до 61 шт. Буква «э» в маркировке кабеля свидетельствует о наличии экрана. Данный тип кабеля применяется, как правило, при необходимости прокладки большого количества кабелей в непосредственной близости друг к другу (пучками). Защитный экран значительно снижает межкабельную наводку. При прокладке кабелей в пучках стает вопрос о пожаробезопасности. В данном случае целесообразно применять контрольный кабель с маркировкой «нг» (например, КВВГнг-7x1,5). Кабель данного типа не распространяет горение.
