Помимо базовой классификации электрораспределительных щитков – панелей, силовых, вводных и распределительных, осветительных – существуют и многофункциональные конструкции. Например, когда в корпусе щита устанавливают сигнализацию, счётчик и другие приборы, к непосредственному распределению электропитания непричастные. Это обстоятельство дополнительно расширяет и без того большой ассортимент начинки распределительных щитов.
Типы оборудования
Начинается всё с кабельной системы. Все приборы внутри щита функционируют от электропитания, поэтому надёжное энергоснабжение – залог безаварийной эксплуатации. Кабеля во внутри корпусном пространстве – медные, обычно используют одножильные
провода марки ПВ-1.

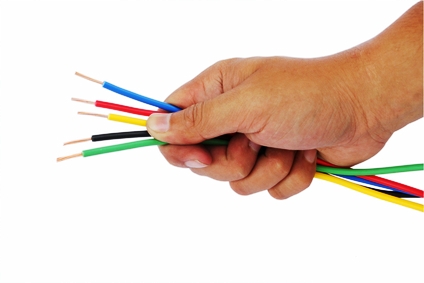

Прокладываются не в натяг. При большом числе кабелей их обычно маркируют, а если энергосистема трёхфазная, то очень желательно, чтобы все основные провода (фазный, заземляющий и нулевой) были разного цвета (нулевой – синий, заземляющий - желтлозеленый, фазные цвета это красный, коричневый, черный, зеленый, желтый, белый). Все кабели кроме заземляющего сперва подаются на общий рубильник, а уже потом на счётчик (если встроен), оттуда фазный идёт на устройства модульной защиты.
Именно однополюсные автоматические выключатели – наиболее часто встечающееся оборудование внутри
распределительных щитов. Кроме них, в зависимости от комплектации под нужды конкретной энергосистемы, в шкафы могут быть установлены силовые автоматы, розетки и выключатели, УЗО, понижающие трансформаторы, вводные выключатели, устройства защиты от перегрузок и коротких замыканий, панели ввода, приборы контроля вводной силовой нагрузки, релейные блоки, приборы управления выключателями, устройства ввода резервного источника электропитания при авариях и т.д.

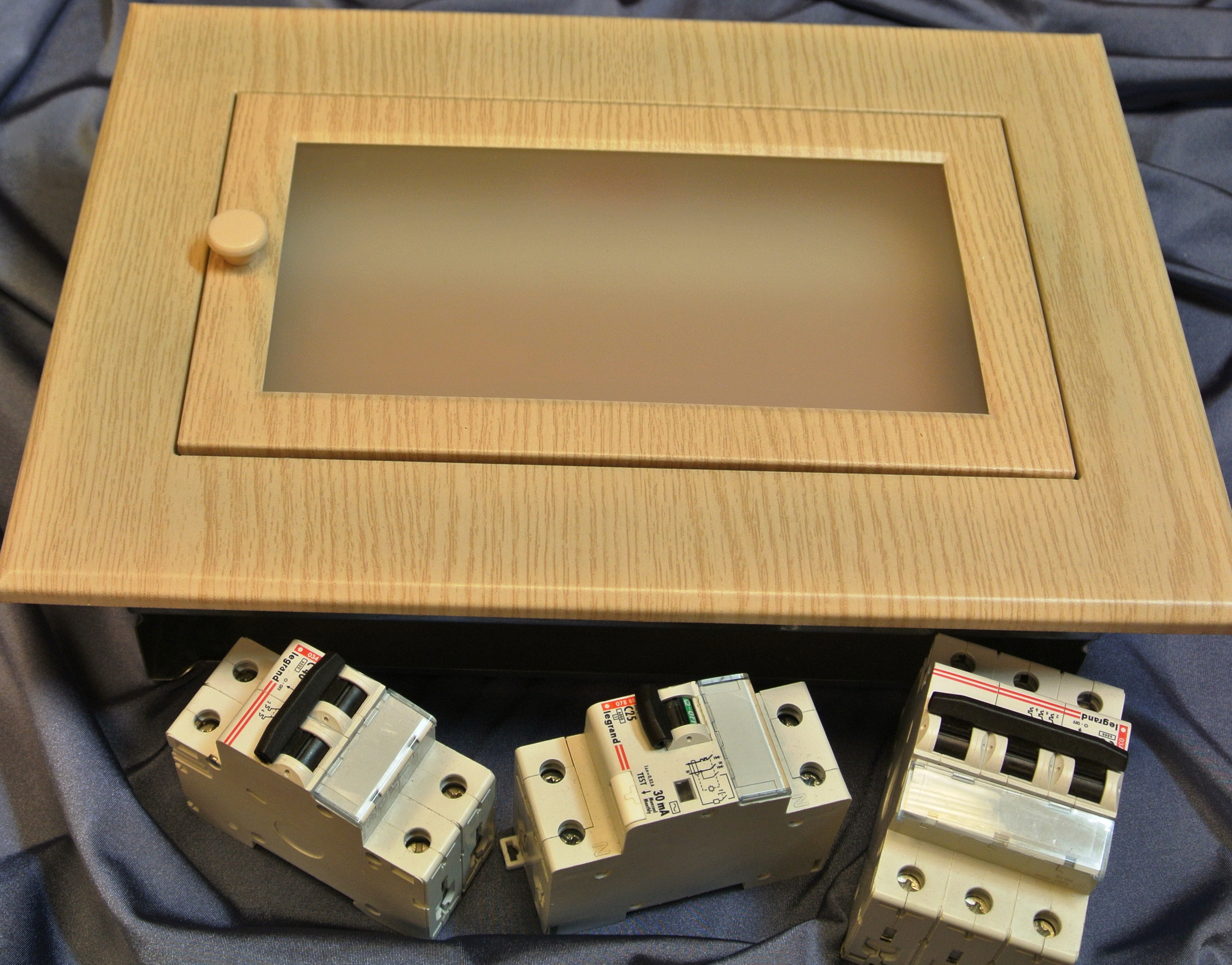

Щит с отделкой под дерево Фотка – Греция и модульное оборудование защиты
К примеру, защитные автоматические выключатели бывают разных конструкций – предохраняют от утечек тока, перегрузки, короткого замыкания. Для использования в энергосистемах с разным напряжением, во всевозможных комбинациях электроприборов, производится много типов
устройств защитного отключения (УЗО) и
дифференциальных автоматических выключателей (ДИФ).
УЗО предохраняет от утечки переменного, импульсного, постоянного и выпрямленного тока – в зависимости от конструкции. ДИФ – это УЗО с защитой от перегрузок и коротких замыканий, поэтому в общем случае дифференциальные конструктивно сложнее и стоят дороже. Мало того: из-за необходимости соответствия номиналов нагрузки ДИФа каждому кабелю (или электроприбору, на который тот подаёт напряжение) приходится ставить отдельный такой автомат на каждую линию, в то время как УЗО может обеспечить и несколько линий, с разными номиналами и нагрузкой.
За усиление безопасности приходится платить не только деньгами, но и габаритами щита: с использованием УЗО щит многолинейной энергосистемы будет не только дешевле в 2-3 раза, но и существенно компактнее.

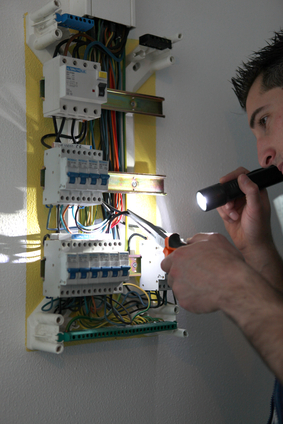

Установка оборудования внутри распределительного щита
В зависимости от обстоятельств, сам корпус распределительного бокса или шкафа может быть установлен как до, так и после прокладки кабельной системы (проводки). Различия обусловлены прежде всего особенностями конкретного объекта: жилой дом с малым числом вводов для электроприборов и освещения – это вовсе не промышленный объект со множеством разнообразного оборудования. Соответственно, отличаются размерами и распределительные узлы: от маленького настенного бокса до огромных напольных шкафов или даже отдельных помещений.
Большие шкафы с модулями групп потребителей, рассчитанные на высокую распределяемую мощность (общую), предполагают монтаж внутреннего оборудования с применением полиблоков, кабельных органайзеров и прочих устройств, сильно облегчающих и ускоряющих процесс подготовки всей энергосистемы к эксплуатации. Относятся к таковым и соединительные шины – медные пластины в корпусе из негорючего диэлектрика.

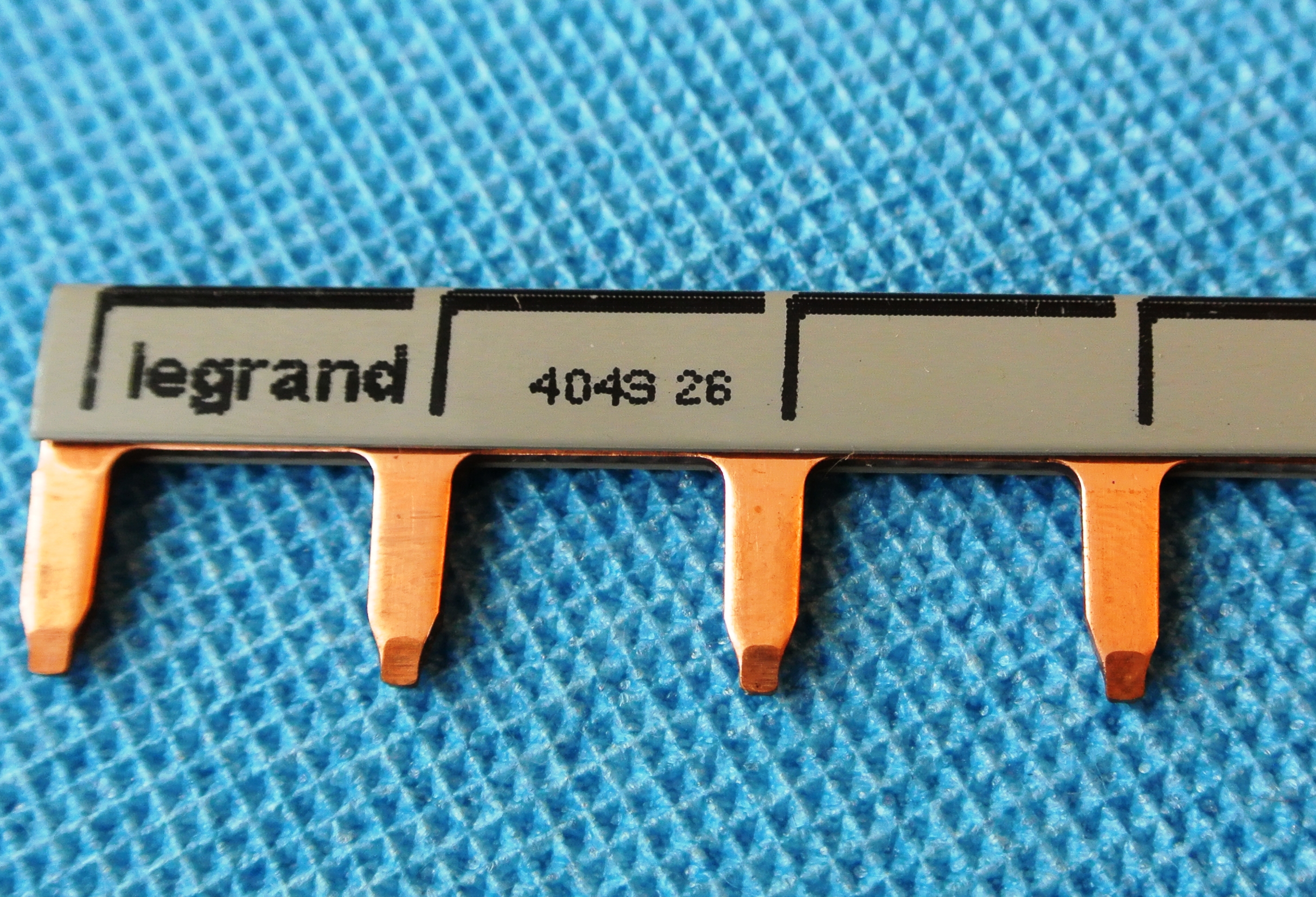

соединительная шина
Кабельные каналы размещаются в крайних секциях распределительного шкафа, а основное оборудование – в центральных. В тех же каналах монтируются и шины.
Основным критерием выбора соединительных шин служат заранее известное напряжение и сила тока в комплектуемом распределительном щите. Смысл применения шин, по сравнению с кабелями – компактность. Это особенно актуально для сложных систем с множеством модулей и различного встроенного оборудования. В монтаже шины столь же безопасны, зато перепутать их труднее, чем кабеля. К тому же использование соединительных шин при большом количестве параллельных автоматов-выключателей занимает гораздо меньше времени, чем монтаж с проводами, а для обеспечения совместимости вводных кабелей, как медных, так и алюминиевых, существуют шины из электротехнической бронзы.
Монтаж нулевой шины
Сам процесс установки нулевой шины аналогичен монтажу прочих. Предназначаются такие шины для механического соединения нулевых проводников электротока – рабочих и защитных. Обычно шина представляет собой пластину (например, из латуни), установленную на негорючий изолятор (чаще всего пластиковый).

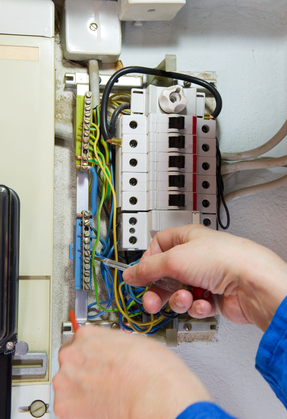

монтаж нулевой шины
Для упрощения идентификации токоведущих проводников и обслуживания энергораспределительного оборудования используют в первую очередь маркировку изоляторов цветом. Устанавливаются изоляторы на все точки крепления шин, в том числе на монтажные панели, рейки. Принято следующее условное обозначение шин: нулевой (N) – синим цветом изоляторов, заземления (PE) – жёлтым, фазной – зелёным.
Монтажные панели
Говоря о монтаже оборудования внутри распределительного шкафа, трудно обойти вниманием основное средство, на котором, собственно, этот монтаж и производят – панели или рейки. Эти рейки располагаются внутри корпуса, на них устанавливают модули различного оборудования. Само название – DIN-рейка – имеет немецкое происхождение (по аббревиатуре соответствующего института стандартизации). Из-за характерного вида их ещё называют DIN-рельсами, профилями.

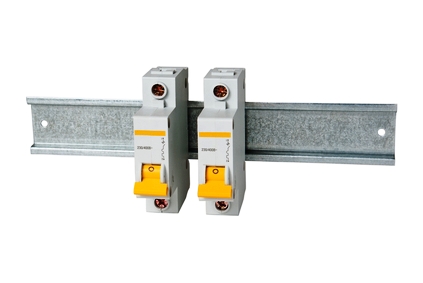

DIN рейка и автоматические выключатели
Изготавливаются такие рейки по международным стандартам, из высококачественной стали с последующей антикоррозионной обработкой. Панели разных производителей отличает лишь длина и возможное наличие перфорированных поверхностей.
На стандартные рейки в любом распределительном шкафу устанавливать модульное либо иное стандартное оборудование гораздо удобнее, чем ломать голову перед пустым корпусом, как и что в нём закрепить. Те же автоматы-выключатели фиксируются на панелях с одного щелчка. Помимо ДИФов и УЗО, на рейках монтируют счётчики электроэнергии, реле, розетки, всевозможные клеммы, аппараты коммутации и т.д.
В обслуживании распределительных шкафов DIN-рейки также очень удобны. Снять с такой панели любой прибор – не сложнее, чем зафиксировать. Для этого надо лишь ослабить зажимы клемм, вынуть токоведущие проводники, оттянуть фиксатор модуля и снять его. Потом на освободившееся место ставится новый модуль, фиксируется, подключается к сети (в обратном порядке подключаются те же провода/шины и зажимаются в клеммных колодках). Остаётся лишь добавить, что крепление на стандартной DIN-рейке сейчас предусматривается производителями практически всех электроприборов, какие только могут быть установлены в распределительном щите.
