Заводские распределительные щиты поставляются практически пустыми. Это просто оболочка для установки аппаратов и арматуры. И хотя в щитах, рассчитанных на шесть и более модулей, обыкновенно предустановлены нулевые шины и рейка DIN, мы все же поговорим о тех случаях, когда распределительный щит собирается «с нуля».

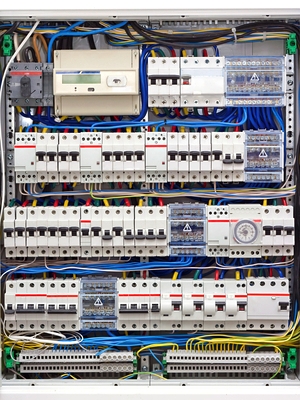

Оборудование в электрических щитках
Прежде всего, необходимо определиться с тем, какие именно аппараты необходимы в нашем щите и в каком количестве. Самые распространенные из них перечислены ниже.Автоматические выключатели (автоматы)
Автоматические выключатели (автоматы) предназначены для ограничения электрического тока в сети. В случае возникновения короткого замыкания или перегрузки такой выключатель срабатывает автоматически, без участия человека. Время срабатывания составляет от сотых долей секунды до десятков минут – в зависимости от уровня тока относительно номинального значения. Номинал автоматов, устанавливаемых в бытовые распределительные щиты, варьируется в пределах от двух до ста ампер.Однофазный автоматический выключатель

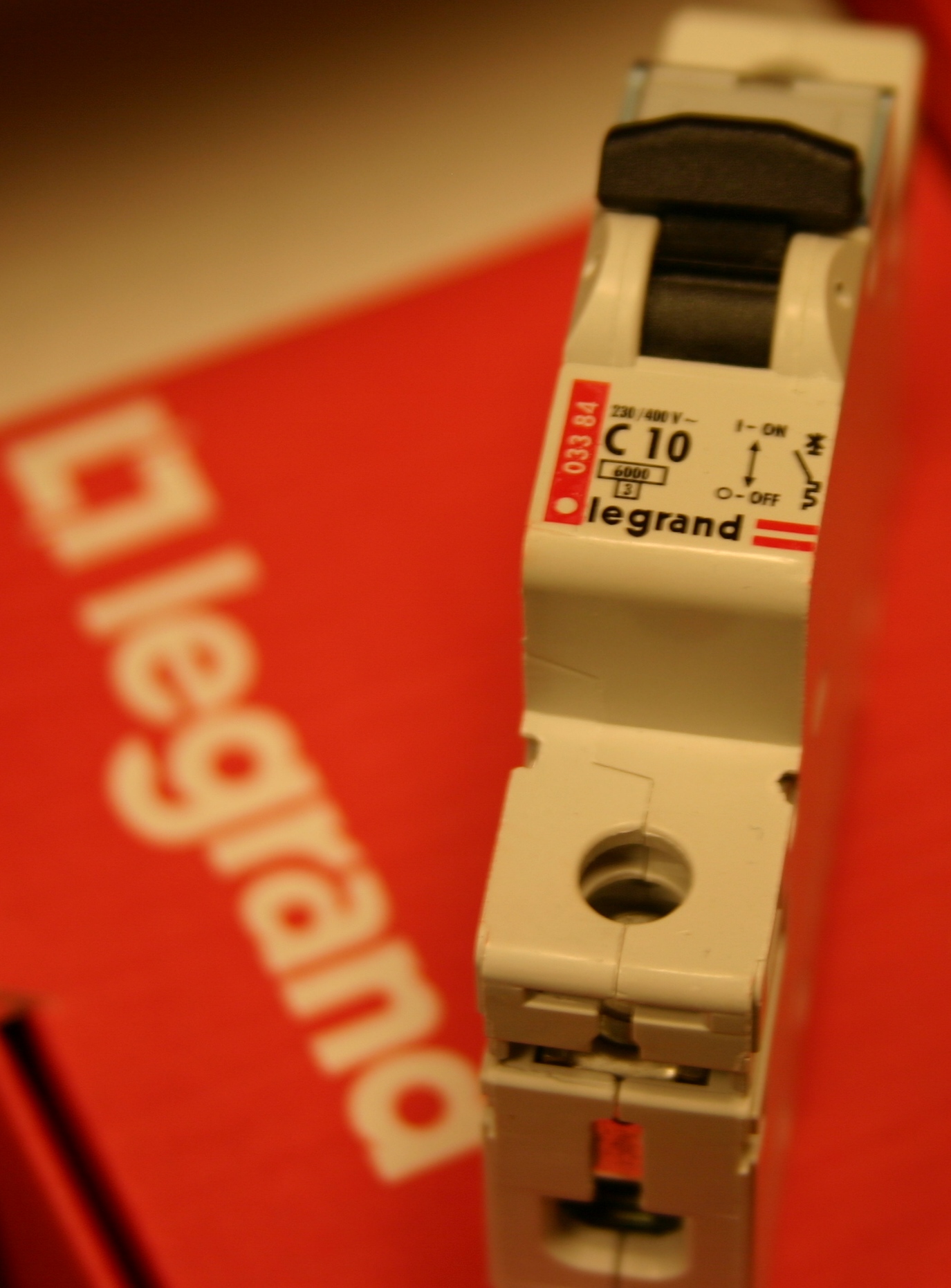

Однофазный автоматический выключатель
Автоматы на 40-100 ампер, как правило, используются в качестве вводных, а автоматы с меньшими номиналами – в качестве групповых распределительных аппаратов. Стоит также отметить, что автоматы могут иметь от одного до четырех полюсов (электрически не связанных контактов, положение которых зависит от общих расцепителей).

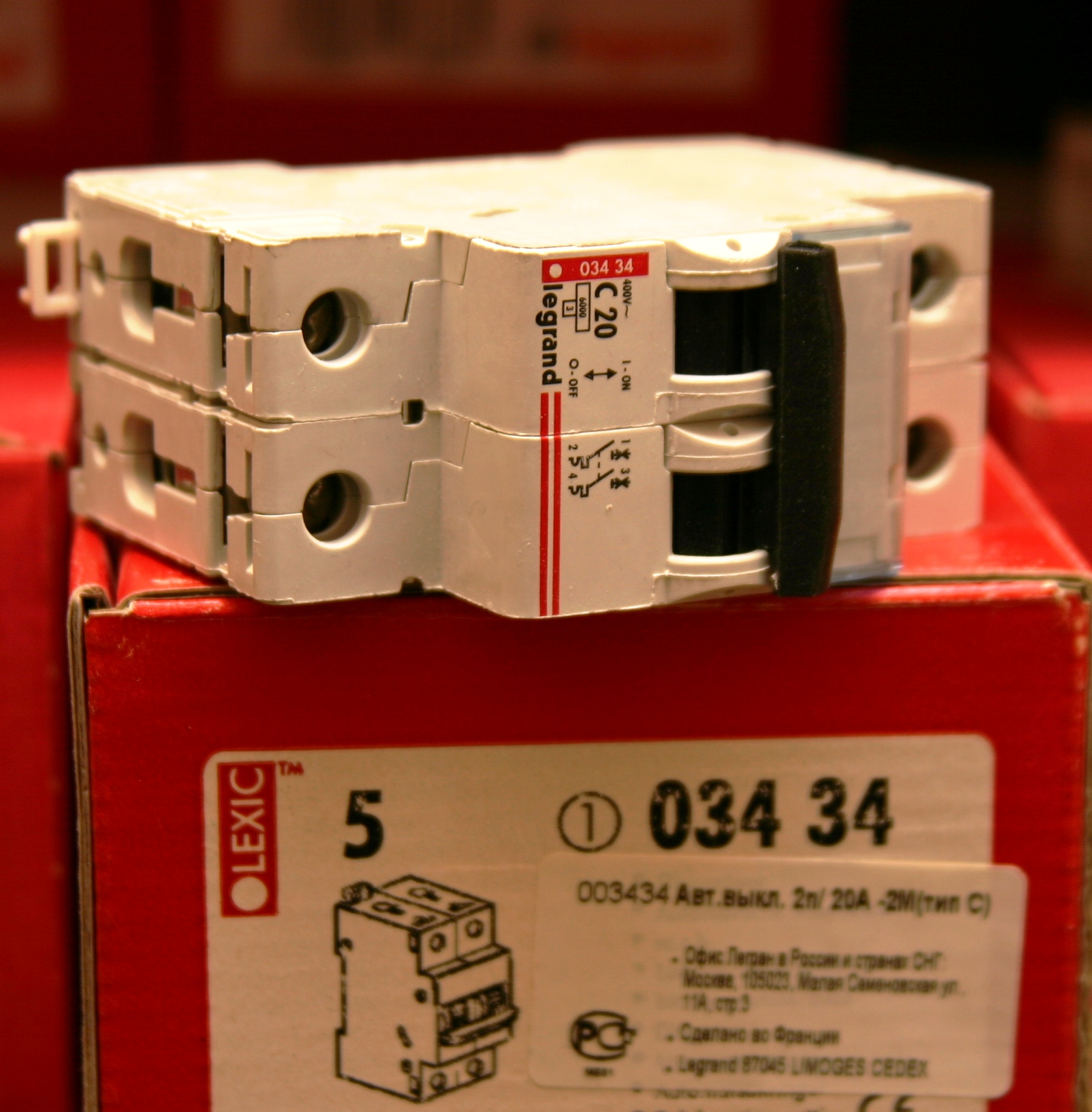

Двухполюсный автомат (2 модуля)
Двухполюсный автомат (2 модуля)
Каждый полюс занимает один модуль в щите, и количество полюсов зависит от характеристик питаемой цепи. Например, обычная розеточная сеть запитывается через однополюсный автомат с прямым соединением нулевого проводника. А трехфазная сеть запитывается через трех- или четырехполюсные автоматы.
Приборы учета электроэнергии (электросчетчики)
Приборы учета электроэнергии (электросчетчики). Современные счетчики прямого включения в общей массе устанавливаются на DIN-рейку, однако многие трехфазные счетчики могут крепиться при помощи винтов в щитах типа ЩРУН.Однофазный счетчик Меркурий с креплением на DIN рейку

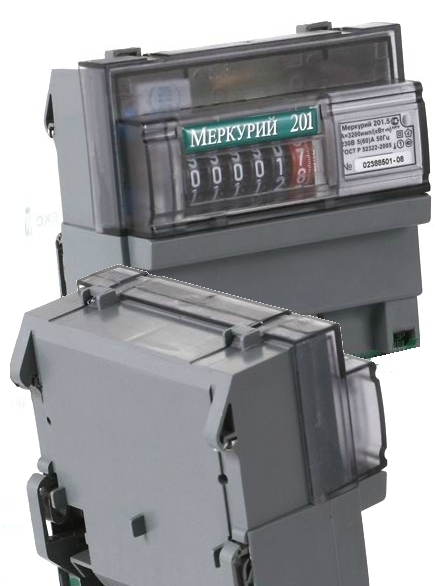

Однофазный счетчик Меркурий с креплением наDIN рейку Выбор счетчика определяется фазностью сети, а также максимальной предполагаемой нагрузкой по току. Допустимый ампераж счетчика должен превышать или быть равным номиналу вводного автомата. Кроме этого, необходимо помнить о том, что счетчик должен иметь максимальную разрядность и быть поверенным в установленном порядке. Иначе инспектор энергосбытовой компании откажется ставить на него пломбу и принимать аппарат для коммерческого учета.
Устройства защитного отключения (УЗО).
Это аппараты, назначение которых состоит в контроле над токами утечки. За исключением противопожарных УЗО, устанавливаемых на вводе и имеющих большой номинал по дифференциальному току (100-300 мА), устройства защитного отключения защищают не сеть, а человека от поражения электрическим током. Минимальный номинал по току утечки для УЗО составляет 10 мА, что обеспечивает безопасность даже в самых неблагоприятных условиях: сеть будет отключена до того, как здоровью человека, косвенно или прямо задевшего фазный провод, будет нанесен какой-то ущерб. Но следует помнить, что УЗО не сможет помочь при одновременном прикосновении к рабочему нулевому и фазному проводнику.УЗО трехфазное (4 модуля)

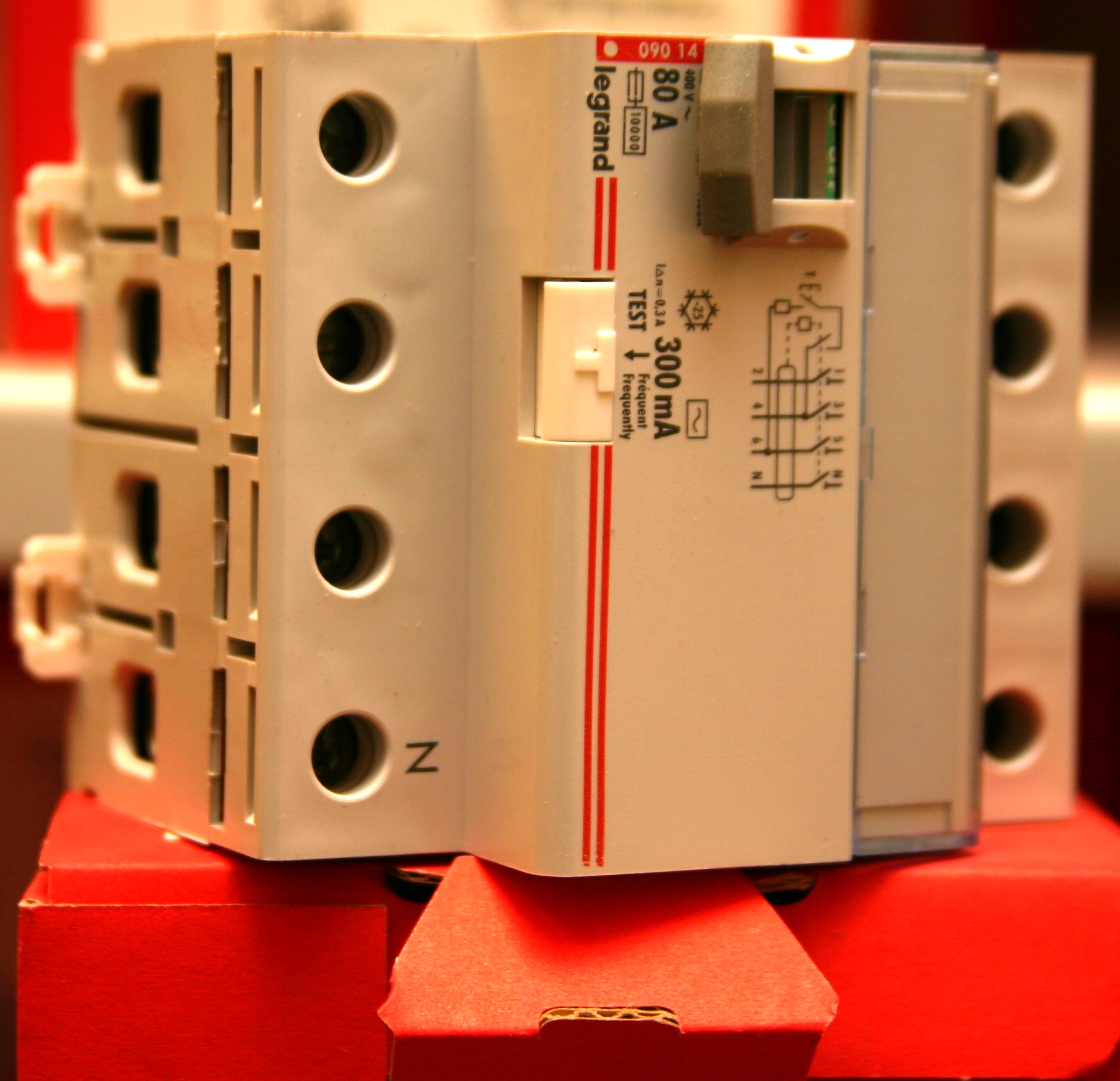

УЗО трехфазное (4 модуля)
УЗО может занимать в щите разное количество модулей в зависимости от количества фаз в сети. При выборе УЗО необходимо руководствоваться не только его фазностью и номиналом по току утечки, но и номиналом по токовой нагрузке, которая должна быть не меньше номинала автомата, защищающего линию.
Дифференциальные автоматы (дифы)
Дифференциальные автоматы (дифы) – конструктивно объединенные в одном корпусе УЗО и обыкновенный автоматический выключатель. Дифавтоматы удобны тем, что при большой функциональности они занимают значительно меньше места, нежели простой автомат в паре с УЗО.Реле напряжения

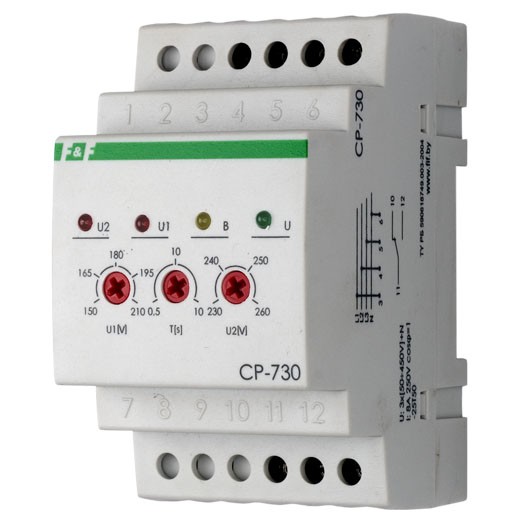

Реле напряжения
Реле напряжения. Используются для защиты сети и оборудования от перенапряжений. В распределительных щитах устанавливаются реле, имеющие модульную конструкцию и работающие в паре с независимым расцепителем автомата (как правило, вводного).
Электромагнитные контакторы (пускатели)
Электромагнитные контакторы (пускатели). В некоторых случаях используются для включения в сеть относительно мощных электроприемников, таких как, например, водонагревательные котлы.Монтаж оборудования в электрических щитках
Подключение аппаратов к линии осуществляется теми же проводами и кабелями, которые используются для монтажа внутри помещения. При осуществлении каких-то внутренних расключений внешнюю оболочку кабеля зачищают и используют только жилы с их внутренней изоляцией. Однако часто возникают ситуации, когда какой-то провод необходимо «размножить», то есть подать как минимум на несколько аппаратов или развести по разным цепям. В распределительных щитах такими проводами являются общие нулевой рабочий и фазный проводники, отходящие от счетчика или вводного автомата, а также нулевой защитной проводник. Фазный проводник размножается на вводах распределительных автоматов. Зачастую это делается при помощи перемычек из проводов того же сечения и структуры, что вводной проводник. Однако проще использовать специальные шины, именуемы в народе «гребенками». Однофазная гребенка – это плоский медный проводник, закрытый пластиковым кожухом и имеющий выводы (электроды) для подключения к вводам автомата. Трехфазная гребенка имеет в своем составе три таких проводника, разделенных изолирующими перегородками кожуха. Электроды с трех проводников трехфазной гребенки выводятся с необходимым шагом, чтобы обеспечить правильное чередование фаз. Внутренний монтаж распределительного щита с использованием гребенок становится намного проще. Но есть одна небольшая проблема: в зажиме первого автомата необходимо одновременно установить и проводник, и электрод гребенки. И хотя это, в принципе, выполнимо, все же многие производители выпускают автоматы с двумя зажимами на один контакт полюса. Оба этих зажима приводятся одним винтом: в первый зажим устанавливается проводник, а во второй – гребенка. Контакт становится надежным.

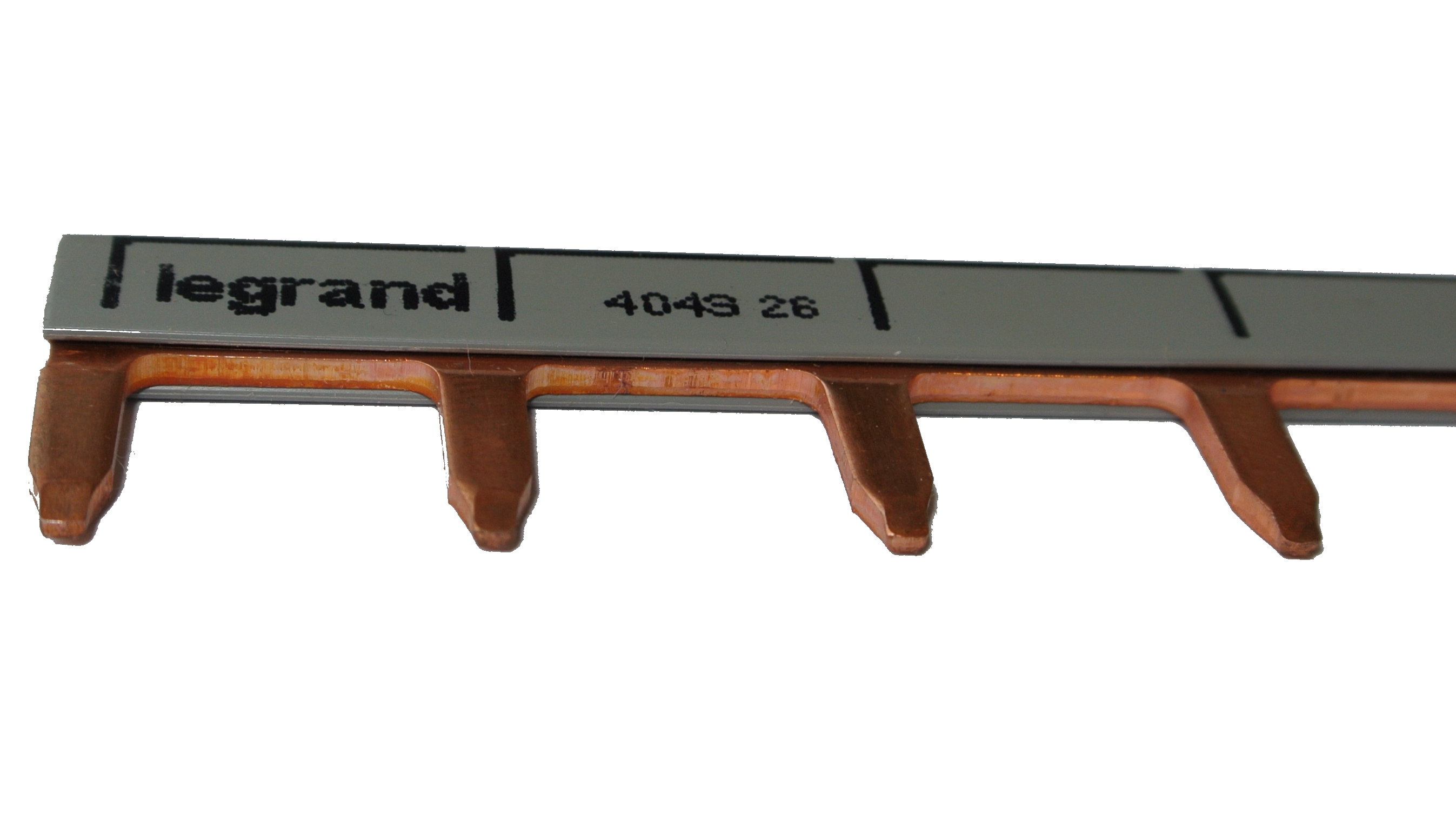

Гребенка

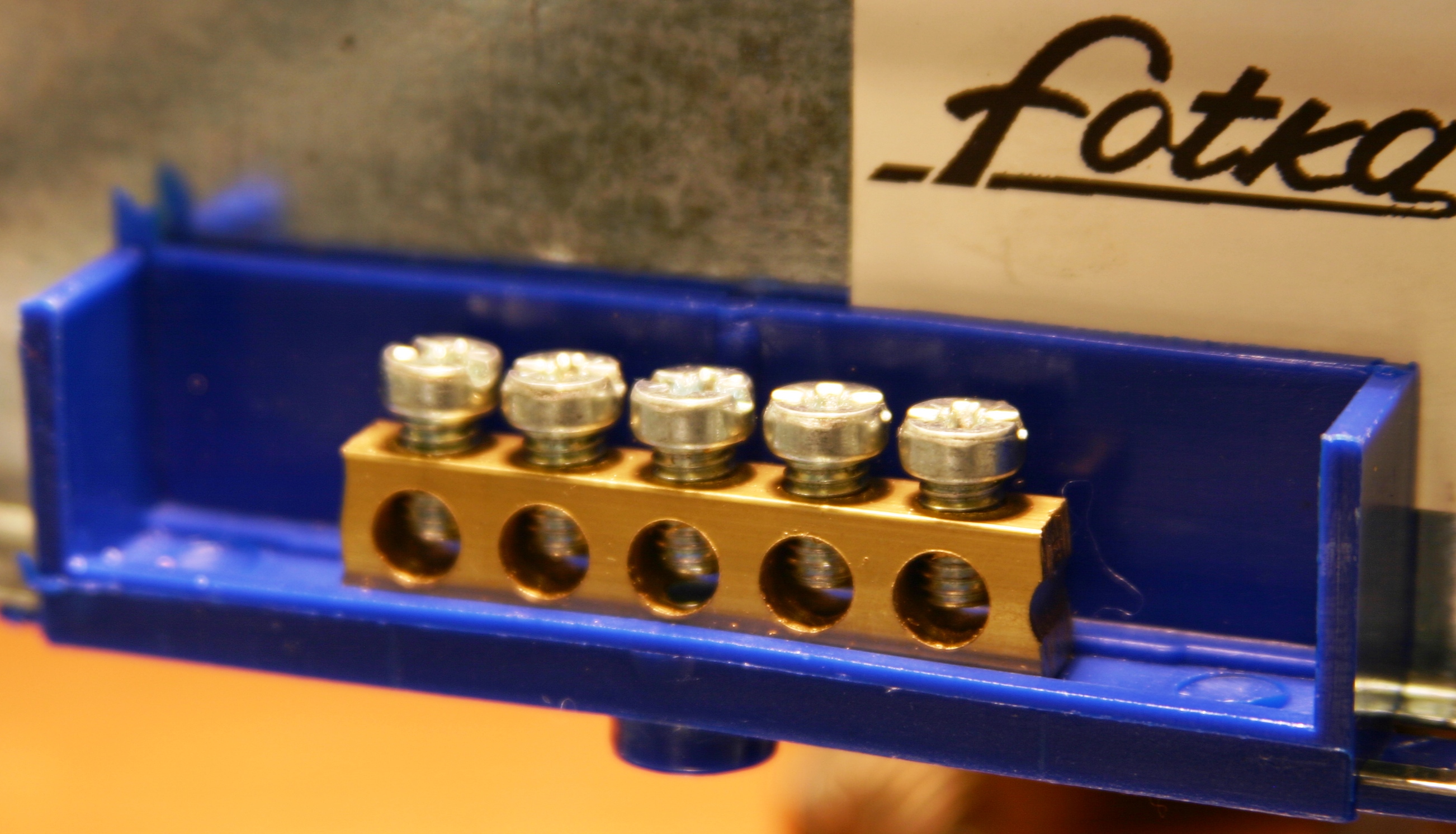

Нулевые рабочий и защитный проводники размножаются на соответствующих латунных шинах с винтовыми зажимами. Часто такие шины идут в комплекте с заводским корпусом щита: шина N – подлиннее, а шина РЕ – покороче. Но при отсутствии комплектных шин их можно приобрести отдельно. Причем штатное место для их установки иметь не обязательно: такие шины крепятся прямо на рейку DIN.

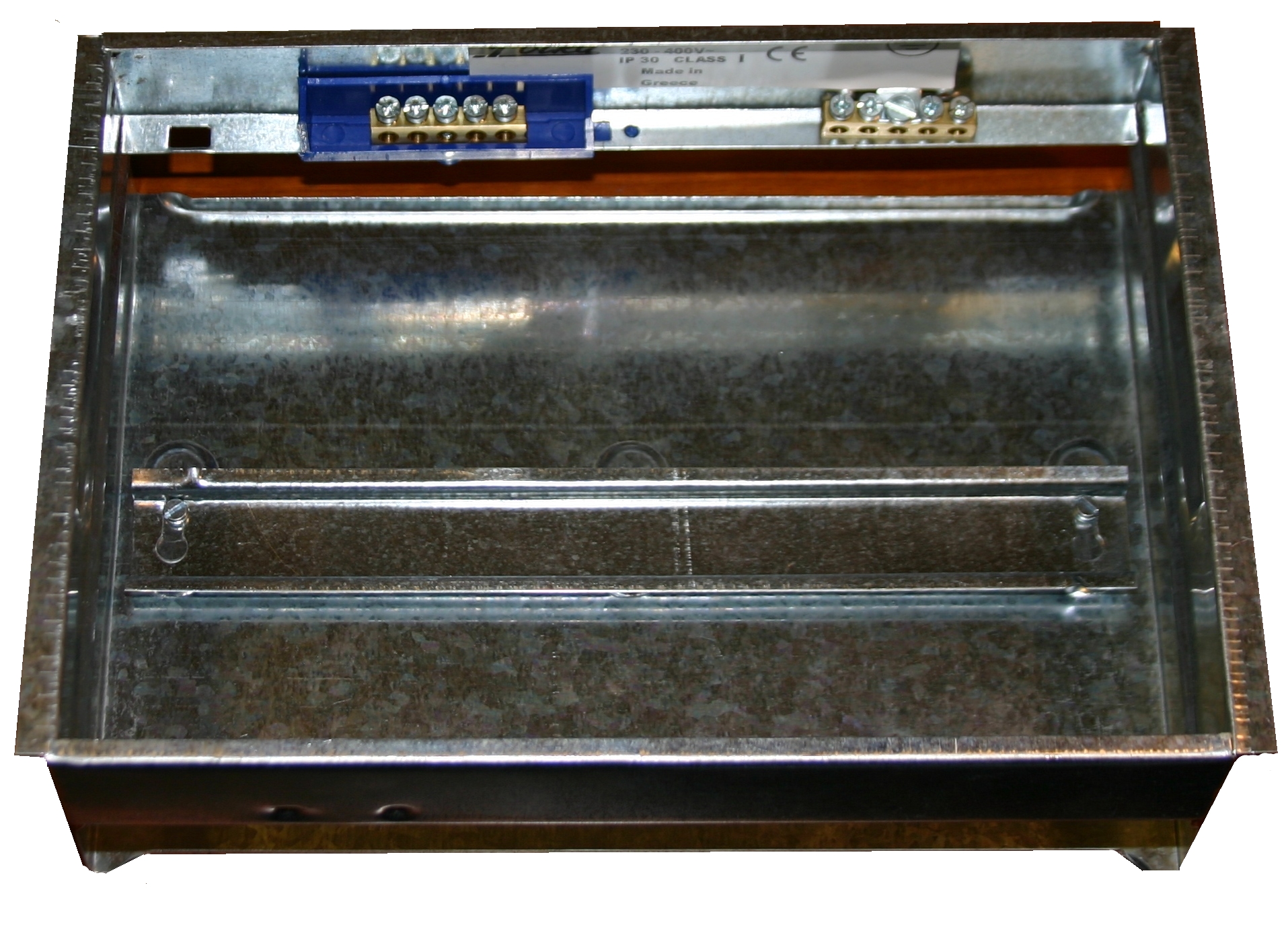

Корпус электрощита на 12 модулей с нулевой и заземляющей шиной
Саму же рейку зафиксировать на внутренней стенке электрического распределительного щита совсем не сложно: достаточно всего двух винтов (саморезов), идущих в комплекте с корпусом щита. По всей своей длине рейка имеет в центре продолговатые отверстия, благодаря которым ее можно установить в любом положении безо всякого сверления или нарезания резьбы.
